Проект вентиляции квартиры

Правильно установленная вентиляционная система позволяет создать комфортные условия для людей, которые живут в квартире. Чтобы не было ошибок и проблем при установке вентиляции, создаётся проект системы вентиляции. Он отображает в себе все особенности планировки вентиляционной системы для конкретного помещения.

Вентиляция в квартире, главным образом, нужна для того, чтобы удалять из квартиры все запахи и излишнюю влагу. Чаще всего вытяжки устанавливаются на кухне, в ванной и в туалете. Но во многих, особенно в старых домах, вентиляционная система работает недостаточно эффективно или вовсе не работает. Если вы замечаете, что из квартиры долго выветриваются запахи или появляется повышенная влажность, обязательно обратитесь за проектом вентиляции к специалисту. Повышенная влажность в может серьёзное влиять на здоровье, поэтому очень важна качественная вентиляционная система в квартире.

Состав проекта вентиляции квартиры

Как и у любого документа, у проекта вентиляции есть свои стандарты оформления и содержания. Существуют данные, которые обязательно должны быть в проекте, чтобы установщики могли понять его и правильно установить вентиляционную систему.

Проект вентиляции квартиры состоит из:

• титульного листа
• копии свидетельства о том, что специалист может заниматься проектной деятельностью
• копии договора между заказчиком и проектным бюро
• расчётно-пояснительной записки
• таблицы воздухообменов (данные о количестве воздуха, которое необходимо для полной замены загрязнённого воздуха)
• таблицы теплопритоков (если есть система кондиционирования)
• характеристика отопительно-вентиляционных систем
• спецификация материалов и оборудования
• лист общих данных
• планы с вентиляционными системами
• схемы вентиляции

Рабочий проект вентиляции

Вы хотите заказать пакет документов для вентиляции квартиры?

Просто позвоните нам по телефону

Перечень документов указан общий, поэтому узнайте, что нужно именно по вашему объекту у специалиста, позвонив по телефону или оставив заявку на почту

Техническое задание для проекта вентиляции квартиры

Техническое задание составляется заказчиком проекта. В нём указываются все данные, которые для каждого объекта индивидуальны. На основе этого документа специалист составит проект вентиляционной системы, которая подходит для конкретного помещения. Если техническое задание составлено по всем правилам и отображает все особенности объекта и требования заказчика, по нему получится точный и уникальный проект. Техническое задание должно включать в себя следующие данные:

• назначение объекта
• расположение (адрес, этаж)
• строительные материалы и их свойства
• количество дверей и окон ( общая площадь остекления)
• планы этажей
• сведения о теплоносителе

Если заказчик не может составить техническое задание (не знает нужных данных и не хочет тратить время на поиск информации), он может обратиться к профессионалу, который составит подробное техническое задание и согласует его с заказчиком.

Какие расчёты проводятся для составления проекта вентиляции квартиры

Чтобы система работала эффективно, исправно и долго, важно на этапе её проектирования провести много расчётов, чтобы не допустить ошибок при выборе оборудования, материалов, устройстве схемы вентиляции.

Обязательно проводятся расчёты следующих показателей:

• производительность оборудования
• мощность калорифера
• давление внутри системы
• сечение вентиляционных каналов
• скорость воздушного потока
• шум в вентиляции

Данные для проекта вентиляции

Чтобы рассчитать производительность (в м3/ч) оборудования, проектировщику нужно знать площадь помещения и высоту потолка. Далее он подставляет известные значения в специальные формулы и получает результат, на который ориентируется. Обычно для квартиры производительность нагнетателей составляет от 100 до 600 м3/ч.

Калорифер — прибор, который служит для нагревания воздуха в системе отопления или вентиляции. Значение его мощности сильно влияет на устройство всей вентиляционной системы. Чтобы его правильно рассчитать, нужно знать минимальное значение температуры воздуха на улице (которое было зарегистрировано в данном регионе), комфортную для жильцов квартиры температуру в помещении и производительность оборудование (выше описано, как оно рассчитывается). Для среднестатистической квартиры достаточно обычного калорифера мощностью до 5 кВт.

Давление рассчитывается на основе данных о размере воздуховода, количестве разветвлений, поворотов и длины системы. Чем меньше поворотов в системе, и чем она короче, тем слабее необходимое давление, создаваемое вентилятором.

Скорость движения воздушных масс и уровень шума зависят от диаметра вентиляционной трубы. Чем выше скорость, тем больше будет уровень шума, вырабатываемый системой. Можно заказать проект с так называемыми тихими воздуховодами. Они хорошо справляются со своей основной задачей — исправной работой без шума. Но есть в них недостаток — большой диаметр, из-за которого они подойдут не каждой системе. Поэтому чаще всего проектировщикам приходится выбирать воздуховоды со средними показателями производительности, уровня шума и размеров. Чаще всего для квартир проектируются вентиляционные системы с гибкими воздуховодами диаметром от 160 до 250 мм со специальными решётками.

Проектирование вентиляции домов, квартир и чистых помещений

Без чистых помещений невозможно представить производство электронных микросхем, фармацевтическую промышленность, эффективное лечение больных, проведение исследований в разных отраслях медицины и приготовление пищи. Чистым считается помещение, в котором количество аэрозольных частиц и число бактерий в воздухе поддерживается допустимого уровня. Существует девять классов чистых помещений в зависимости от концентрации пыли и бактерий в воздухе. Они закреплены в ГОСТе ИСО 14644-1-2000, в основе которого лежит международный стандарт ИСО 14644-1-99 «Чистые помещения и связанные с ними контролируемые среды».

В составе обычного воздуха (которым мы дышим в повседневной жизни) находится большое количество примесей (смог, пыль, пыльца цветов, вирусы, грибки). Перечисленные примеси неприемлемы для чистых комнат, так как они отрицательно сказываются на проведении работы. Поэтому создание систем вентиляции и кондиционирования в чистых помещениях является обязательной составляющей обеспечения подходящего микроклимата.

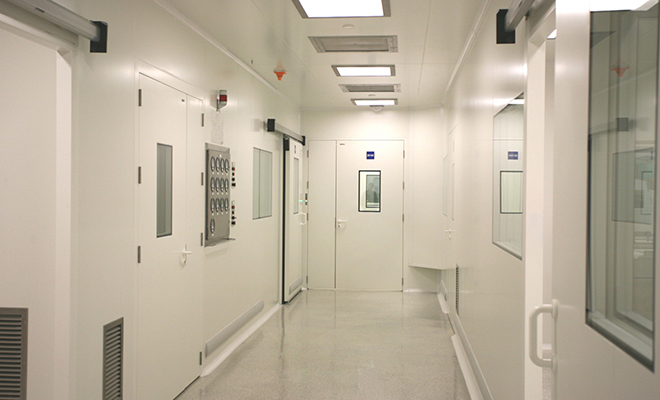

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

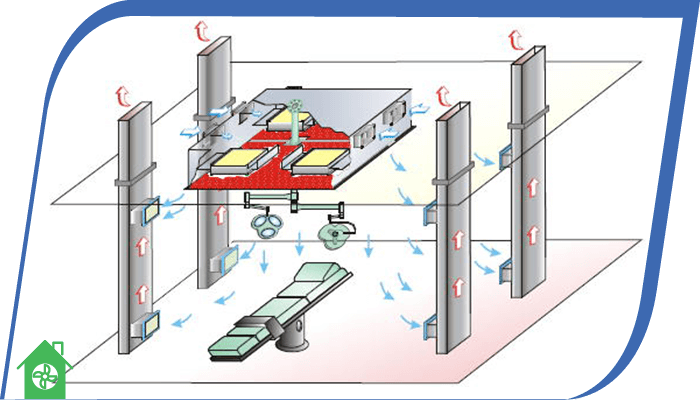

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Вы можете бесплатно получить эскизный проект вентиляции чистого помещения

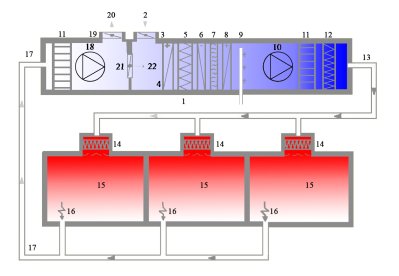

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

1. корпус;
2. фильтры;
3. увлажнитель воздуха;
4. теплообменники;
5. вентиляторы.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации) – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации) – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.

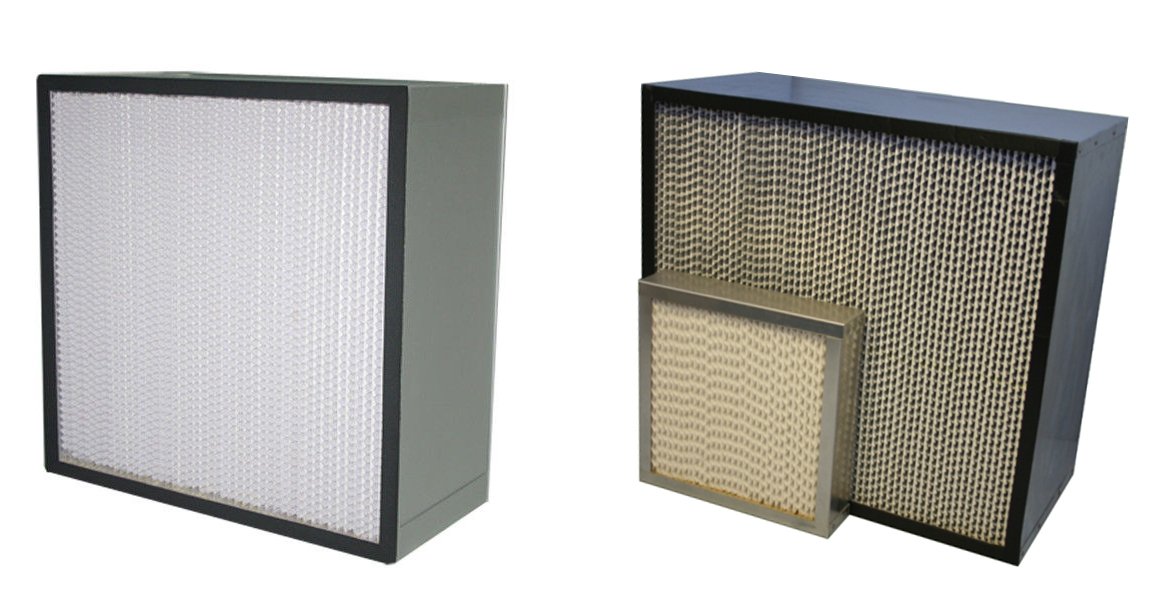

Фильтры HEPA и ULPA

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

1. Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях. Перепад давления должен составлять не менее 10 Па при закрытых дверях.
2. На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места. В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает.
3. Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м . Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух.
4. «Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий.
5. Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха.
6. В чистых помещениях нужно применять HEPA-фильтры и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

А) Однонаправленный поток поддается через вентиляционную решетку.

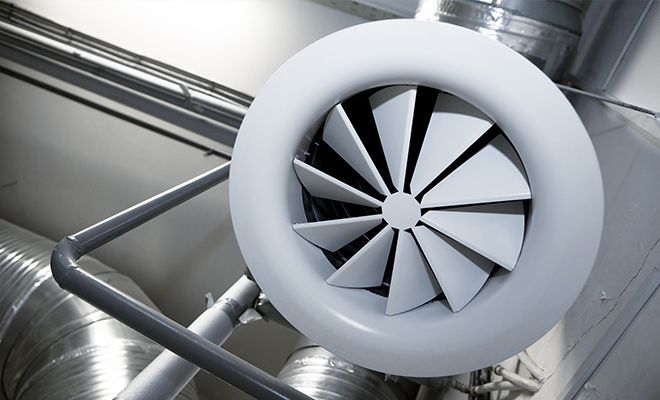

Б) Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.

В) Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.

Г) Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.

Д) Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Требования к вентиляции чистых помещений

К системам вентиляции для чистых помещений предъявляются такие требования:

• Уменьшение количества вредных примесей и бактерий, что включает в себя ряд таких действий: удаление загрязненного и подача чистого воздуха, ограждение рабочего места от вредных примесей и микроорганизмов, блокирование поступления воздуха из других помещений.
• Обеспечение таких параметров воздуха: температура, подвижность, влажность, концентрация вредных примесей.
• Препятствие накоплению статического электричества.

Кроме того, система вентиляции чистых помещений направлена на «блокирование» появления таких эффектов:

• периодические турбулентные завихрения;
• образование пыли на некоторых участках;
• отклонение показателей температуры от нормы;
• разный уровень влажности на разных участках обслуживаемого помещения.

Требования к воздухообмену

Воздухообмен в комнате определяется через подвижность воздуха, которая измеряется в м/с. Только для стерильных помещений в фармацевтической промышленности закреплено четкое определение необходимого воздухообмена – 0,46 м/с ±0,1 м/с (FDA, США). Рекомендуемые нормы подвижности воздуха для чистых помещений колеблются от 0,35 до 0,52 м/с±20%.

Также на воздухообмен влияет наличие окон. Так, в герметичном помещении без окон производительность воздуха должна быть на 20% выше, чем вытяжка, а в комнате с окнами – на 20%.

Получить бесплатную консультацию инженера по вентиляции чистого помещения

Проектирование вентиляции квартиры

Проектирование вентиляции квартиры Вы можете заказать “под ключ”, позвонив по телефону в Москве: . Осуществляем проектирование и поставку систем вентиляции для квартиры по России.

• Стоимость проектирования вентиляции и кондиционирования в квартире
• Для чего нужна в квартирах вентиляция
• Для чего нужен проект по вентиляции
• Что включает в себя проект
• Состав проекта
• Техническое задание на проектирование вентиляции
• Нормативная документация
• Подготовка к монтажу
• Сложности организации вентиляции в квартирах

Отправьте быструю заявку

В квартире, как и в частном доме, правильно спроектированная и смонтированная вентиляционная система позволяет создать комфортные условия для проживания. Однако в отличие от частного дома, проект вентиляции квартиры будет отличаться не только расчетами и используемым оборудованием, но и отдельными нюансами. В данной статье мы постараемся разобрать, для чего нужна вентсистема в квартире, и на что стоит обратить особое внимание при ее проектировании.

Стоимость проектирования вентиляции и кондиционирования в квартире

“Инвест Строй” – профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию “под ключ”. Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание.

Звоните сейчас: . Отправьте заявку

Для чего нужна в квартирах вентиляция

Наверное, многие владельцы квартир замечали наличие специальных отверстий для вытяжки на кухне, в ванной и в туалете. Это вентиляционные каналы, которые позволяют вытягивать воздух из помещения, тем самым удаляя все запахи и излишнюю влажность. Но, большинство таких каналов, особенно в старых домах, работают не достаточно эффективно. Кроме этого, наличие в домах пластиковых окон без вентклапанов, застекленные лоджии и балконы значительно ухудшают циркуляцию и приток свежего воздуха в квартиру. Ввиду этого, на окнах и в углах помещений может образовываться конденсат, воздух становится спертым, наблюдается повышенная сырость. При таком плохом воздухообмене может наблюдаться повышенная усталость жильцов в квартире, и даже длительный сон не поможет восстановить организм и наполнить его силами и бодростью.

Для чего нужен проект по вентиляции

Давайте сразу проясним, для чего составляется проект: он позволяет правильно рассчитать требуемый воздухообмен по каждому помещению в отдельности. При этом учитываются нормы и стандарты, согласно ГОСТам и СНиПам, особенности постройки, расположения и т.д.

Рассчитывать схему вентиляции в квартире, однозначно, должны профессиональные проектировщики. Только квалифицированный специалист знает, какие ГОСТы, СНиПы и другие документы следует применять для разработки проекта, чтобы после не возникло никаких осложнений с согласованием в инстанциях и при дальнейшей эксплуатации вентиляционной установки.

Что включает в себя проект

Проектирование вентиляции для квартиры включает в себя следующие разделы:

• разработка системы приточной вентиляции;
• разработка системы вытяжной вентиляции;
• схемы;
• разрезы;
• расчеты;
• спецификация.

Основанием при разработке такого проекта обычно служит дизайн проект, чтобы готовый интерьер смотрелся лаконично и красиво. В зависимости от концепции дизайна интерьера подбирается и вентиляционное оборудование: решетки, каналы, клапана, вытяжки и т.д

Состав проекта

1. Титульные листы
2. Копия свидетельства СРО о допуске к проектным работам, заверенная печатью организации и подписью
3. Расчетно-пояснительная записка
4. Таблица воздухообменов
5. Таблица теплопритоков (при наличии систем кондиционирования)
6. Характеристика отопительно-вентиляционных систем
7. Спецификация оборудования и материалов
8. Лист общих данных
9. Планы с системами вентиляции
10. Планы с системами кондиционирования (при наличии)
11. Аксонометрические схемы систем вентиляции
12. Аксонометрические схемы систем кондиционирования (при наличии).

Техническое задание на проектирование вентиляции

Составление техзадания к проекту приточной вентиляции предваряет анализ планировки и назначения здания. Поэтому проектировщику необходимо предоставить максимально полные данные:

• назначение объекта;
• расположение (в том числе относительно частей света);
• свойства строительных материалов;
• площадь остекления и количество дверей;
• планы и разрезы этажей;
• сведения о теплоносителе.

Нормативная документация

СП 54.13330.2011 (СНиП 31-01-2003) Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003

Основным нормативным документом является СНиП 31-01-2003 “Здания жилые многоквартирные”. Он предполагает нормы свежего приточного воздуха для спальни, общих комнат, детской при общей площади квартиры на одного человека:

• менее 20 м2 – от 3 м3/ч на 1 м2 жилой площади
• более 20 м2 – от 30 м3/ч на 1 м2 жилой площади.

Подготовка к монтажу

Организация вентиляции в квартире всегда начинается с расчёта кратности воздухообмена. Данный параметр определяет количество притока и оттока воздуха. Расчёты производятся для каждой отдельной комнаты. В расчёт берётся площадь помещения, количество жильцов, а также наличие или отсутствие курящих среди жильцов.

Нормы вентиляции в квартире составляют порядка 70 куб. м. в час на человека. Однако эта цифра подразумевает здоровый образ жизни домочадцев, то есть — отсутствие курильщиков. В противном случае требуется расход воздуха до 150 куб. м. в час.

Расчёт вентиляции в квартире должен учитывать также личные пожелания жильцов. Некоторые предпочитают более прохладный и непременно регулярно поступающий свежий воздух. Для этого потребуется увеличить кратность воздухообмена до 300 куб. м. в час.

Если предположить, что спальня рассчитана на двух человек, то с учётом площади, которая, к примеру, составляет 30 кв. м., смена воздуха выполняется до десяти раз в час, что является излишеством. Поэтому, приняв во внимание всевозможные факторы, можно остановиться на значении 150 куб. м. в час. Судить о том, правильная вентиляция в квартире или нет, можно по результатам: наличие свежего воздуха без образования в помещении сквозняков говорит в пользу вентиляционной системы.

Установка вентиляции в квартире подразумевает также равенство объёмов приточного и вытяжного воздуха. Это сведёт к минимуму образование сквозного движения потоков воздуха. Различные помещения требуют обеспечения разного баланса. Если в таких комнатах, как спальня и зал, приток воздуха на треть должен превышать его вытяжку, то на кухне и в санузле ситуация обратная, и вытяжка должна работать интенсивнее. Коридор вовсе не требует притока воздуха за счёт регулярно открываемой входной двери. В итоге проектирование вентиляции в квартире базируется на полном равенстве объёмов приточного и вытяжного воздуха.

Предварительно составленная схема вентиляции в квартире позволит сориентироваться, где требуется обустраивать вентиляционные каналы или приточные клапаны. Необходимо учитывать приблизительную траекторию движения приточного воздуха. Так, холодный воздух непременно опустится вниз, а прогретый, тёплый воздух поднимется вверх. Вытяжное отверстие естественного типа не формирует струи воздуха, а лишь забирает естественным путём имеющиеся потоки. В случае с приточно-вытяжной системой благодаря работе вентилятора производится принудительный отток отработанного воздуха.

Сложности организации вентиляции в квартирах

Искусственные современные вентиляционные системы имеют огромное количество преимуществ и достоинств, но их сложно назвать популярными у жильцов. Это связано с высокой сложностью организации качественной вентиляции. В первую очередь, собственнику придется заказать профессиональный проект системы у проектного предприятия, после чего проект нужно будет согласовать для получения разрешения на монтаж. Эти работы, помимо высокой стоимости, требуют немало времени и внимания владельца.

Среди других сложностей, с которыми придется столкнуться жильцам квартиры при желании организовать искусственную систему, следует выделить тот фактор, что многие современные вентиляционные средства отличаются внушительными габаритами, потому при малой площади квартиры установка вентиляции может иметь и негативные последствия – снижение полезного жилого пространства.

Но все эти сложности, хоть они и имеют немалое значение, сложно назвать критичными. Среди технических вентиляционных средств на рынке можно найти и весьма компактные современные устройства, использование которых вряд ли серьезно повредит комфортности эксплуатации квартиры. Кроме того, квартиры не относятся к сложным для проектирования объектам, потому создание профессионального проекта может оплатить любой среднестатистический гражданин, которому важен микроклимат в своем жилище.

Собственников небольших квартир может заинтересовать возможность установки малогабаритных и маломощных вентиляционных устройств, которые позитивно сказываются на скорости удаления загрязненного воздуха из внутренних помещений. Подобные устройства могут работать не только на удаление запахов и загрязнений, но также и на подачу кислорода в комнаты квартиры.

Собственники больших квартир имеют гораздо большие возможности в организации функциональных вентиляционных систем. Большая часть вентиляционного оборудования имеет средние и крупные размеры, для установки которых придется пожертвовать определенным объемом полезного пространства комнат. В больших помещениях эти потери не будут серьезно сказываться на условиях проживания и эксплуатации комнат. Из-за особенностей оборудования, такие инженерные системы обычно стоятся в коттеджах, владельцы которых вынуждены заказывать создание проекта вентиляции у профессионалов.

Чтобы подобные системы были не только удобными в эксплуатации, но еще и экономичными, тратили минимальное количество электрической энергии, проектирование следует доверять только самым опытным специалистам, которые не только разбираются в проектировании и действующем законодательстве, но и знакомы с техническими характеристиками всех представленных на рынке материалов и вентиляционных приборов. Заниматься проектированием вентиляции в квартире можно и самостоятельно, но для этого нужно будет самому изучать многие законы и правила проектирования, что отнимет у собственника немало сил и времени. В зависимости от мощности вентиляционного оборудования при выборе технических средств, возможно, придется учитывать особенности электропроекта квартиры.

​

Проектирование вентиляции домов, квартир и чистых помещений

Естественная приточная вентиляция зданий должна соответствовать гигиеническим нормам воздухообмена. Должен обеспечиваться воздухообмен с кратностью не менее 3 м3/ч на 1 м2 жилой площади или 30 м3/ч на одного человека (для многоквартирных зданий: таблица 9.1. СП 54.13330.2011 “Здания жилые многоквартирные”; для одноквартирных домов и коттеджей: СП 55.13330.2011 «Дома жилые одноквартирные»). До недавнего времени регламентировался естественный приток воздуха через регулируемые оконные створки, фрамуги и форточки. Современные герметичные оконные пакеты обеспечивают приток воздуха не более 6-7 м3/ч, а щелевые оконные клапаны дают не более 15 м3/ч на все помещение. Поэтому для соблюдения норм воздухообмена СП 54.13330.2011 п.9.6. стали рекомендовать установку в каждое помещение устройств, обеспечивающих принудительный, регулируемый и достаточный по нормативам приток воздуха.

Оборудование: компактная приточная вентиляция Бризер Тион О2 с очисткой воздуха (до 120 м3/ч, очистка воздуха класса HEPA, климат-контроль)

Механическая вентиляция домов: воздухообмен и очистка воздуха

Принудительная центральная вентиляция зданий в режиме обслуживания должна обладать производительностью не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей. Из кухни в режиме обслуживания должно удаляться не менее 60 м3/час, из ванны, уборной — 25 м3/час.

При наличии систем кондиционирования также целесообразна очистка и обеззараживание воздуха в вентиляции. Проектирование вентиляции с установкой воздухоочистителя в приточный канал дает возможность обеспечить гигиенические нормы чистоты воздуха во всех помещениях, ликвидировать риск возникновения и распространения легионеллеза (проблема возникает при нерегулярном обслуживании систем кондиционирования), а также снизить эксплуатационные затраты на обслуживание вентиляции, в разы снизив периодичность плановой очистки вентиляционных каналов от загрязнений.

Оборудование: В приточный канал вентиляции: канальный обеззараживатель очиститель воздуха Тион Eco (от 300 до 25000 м3/ч)

Очистка и обеззараживание воздуха в помещениях

Если отсутствует центральная вентиляция с очисткой воздуха в помещениях, в которых имеются сильные источники воздушных загрязнителей (например, если в комнате находится курильщики или болеющие люди), целесообразно устанавливать автономные обеззараживатели очистители воздуха.

Оборудование: бактерицидный очиститель воздуха Тион Clever (до 150 м3/ч, фильтрация H11, обеззараживание 99,9%, очистка воздуха от вредных веществ до норм ПДК)

Нормативы по вентиляции для жилых зданий

Нормативы: Актуальные нормы микроклимата, воздухообмена, схемы и расчет систем вентиляции жилых домов приведены в документе Р НП АВОК 5.2-2012 «Технические рекомендации по организации воздухообмена в квартирах жилых зданий» (разработаны на основе СП 60.13330.2012 «Отопление, вентиляция и кондиционирование» с учетом требований СП 7.13130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования», а также:
Для многоквартирных зданий: СП 54.13330.2011 «Здания жилые многоквартирные».
Для одноквартирных зданий (домов и коттеджей): СП 55.13330.2011 «Дома жилые одноквартирные» (взамен СНИП 31-02-2001), МГСН 3.01-01, СП 31.106.2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов».

СП 60.13330.2012 Отопление, вентиляция и кондиционирование (взамен СНиП 41-01-2003 )

7.1.17 Очистка воздуха от пыли в системах механической вентиляции и кондиционирования должна обеспечивать содержание пыли в подаваемом воздухе не более ПДК в атмосферном воздухе населенных пунктов — при подаче его в помещения жилых и общественных зданий;

7.2.3 Системы вентиляции следует предусматривать общими для размещенных в пределах одного пожарного отсека следующих групп помещений: а) жилых;

7.5.5 В помещениях жилых, общественных, административно-бытовых и производственных зданий приточный воздух следует подавать таким образом, чтобы обеспечить требуемые параметры микроклимата в пределах обслуживаемой или рабочей зоны.

7.5.6 В помещениях жилых зданий приточный воздух следует подавать из воздухораспределителей, расположенных в верхней зоне (смесительная вентиляция). В помещениях общественного назначения (с избытком или недостатком теплоты) возможно применение как смесительной, так и вытесняющей вентиляции (подача приточного воздуха через специальные воздухораспределители непосредственно в обслуживаемую зону и удаление воздуха из верхней зоны помещения).

СП 54.13330.2011 Здания жилые многоквартирные (актуализированная редакция СНиП 31-01-2003)

При проектировании и строительстве жилых зданий в соответствии с настоящим сводом правил должны быть предусмотрены меры, обеспечивающие выполнение санитарно-эпидемиологических и экологических требований по охране здоровья людей и окружающей природной среды.

Расчетные параметры воздуха в помещениях жилого дома следует принимать по СП 60.13330 и с учетом оптимальных норм ГОСТ 30494. Кратность воздухообмена в помещениях в режиме обслуживания следует принимать в соответствии с таблицей 9.1.

9.3 При теплотехническом расчете ограждающих конструкций жилых зданий следует принимать температуру внутреннего воздуха отапливаемых помещений не менее 20 °С, относительную влажность — 50 %.

9.4Система отопления и вентиляции здания должна быть рассчитана на обеспечение в помещениях в течение отопительного периода температуры внутреннего воздуха в пределах оптимальных параметров, установленных ГОСТ 30494, при расчетных параметрах наружного воздуха для соответствующих районов строительства.

При устройстве системы кондиционирования воздуха оптимальные параметры должны обеспечиваться и в теплый период года.

В зданиях, возводимых в районах с расчетной температурой наружного воздуха минус 40 °С и ниже, должен предусматриваться обогрев поверхности полов жилых комнат и кухонь, а также помещений общественного назначения с постоянным пребыванием людей, расположенных над холодными подпольями, или следует предусматривать теплозащиту в соответствии с требованиями СП 50.13330.

9.5 Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях и равномерность его распространения. Вентиляция может быть: с естественным притоком и удалением воздуха; с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением; комбинированная с естественным притоком и удалением воздуха с частичным использованием механического побуждения.

9.6 В жилых комнатах и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием. квартиры, проектируемые для III и IV климатических районов, должны быть обеспечены горизонтальным сквозным или угловым проветриванием в пределах площади квартир, а также вертикальным проветриванием через шахты в соответствии с требованиями СП 60.13330.

9.7 Удаление воздуха следует предусматривать из кухонь, уборных, ванных комнат и, при необходимости, из других комнат квартир, при этом следует предусматривать установку на вытяжных каналах и воздуховодах регулируемых вентиляционных решеток и клапанов. Воздух из помещений, в которых могут выделяться вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения здания, в том числе через вентиляционные каналы. Объединение вентиляционных каналов из кухонь, уборных, ванных комнат (душевых), совмещенных санузлов, кладовых для продуктов с вентиляционными каналами из помещений с газоиспользующим оборудованием и автостоянок не допускается.

9.8 Вентиляция встраиваемых помещений общественного назначения, кроме указанных в 4.14 СП 54.13330.2011, должна быть автономной.

9.9 В зданиях с теплым чердаком удаление воздуха из чердака следует предусматривать через одну вытяжную шахту на каждую секцию дома с высотой шахты не менее 4,5 м от перекрытия над последним этажом.

СП 55.13330.2011 Дома жилые одноквартирные (актуализированная редакция СНИП 31-02-2001)

8.3. Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях в соответствии с санитарными требованиями и равномерность его поступления и распространения. Вентиляция может быть:

с естественным побуждением удаления воздуха через вентиляционные каналы;

с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением;

комбинированная с естественным притоком и удалением воздуха через вентиляционные каналы с частичным использованием механического побуждения.

Удаление воздуха следует предусматривать из кухни, уборной, ванны и при необходимости — из других помещений дома.

Воздух из помещений, в которых могут быть вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения, в том числе через вентиляционные каналы.

Для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания помещений дома через окна, форточки, фрамуги и др.

8.4. Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей. Из кухни в режиме обслуживания должно удаляться не менее 60 м3 воздуха в час, из ванны, уборной — 25 м3 воздуха в час.

Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (МГСН 3.01-01)

не менее 75 м3/ч при 3-комфорочных плитах;

1. В одной из спален следует предусматривать расчетную температуру воздуха 22 С0.

2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.

3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 С0.

4. Температура для расчета дежурного отопления.

5. В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.

6. В угловых помещениях квартир, одноквартирных домов и общежитий расчетную температуру воздуха следует принимать на 20 С0 выше указанной в таблице (но не выше 22 С0).

Проектирование систем вентиляции

Проектирую системы вентиляции в частных домах, ресторанах, магазинах и офисах. Выполняю проекты для строительных и монтажных организаций, у которых чаще всего нет своих проектировщиков в штате. Меня зовут Алексей Гольцов. Я инженер-проектировщик систем отопления, вентиляции и кондиционирования.

В этой статье я разберу основные этапы проектирования вентиляции, расскажу на что стоит обратить внимание.

Содержание

1. Особенности проектирования вентиляции зданий

Существует 3 типа систем вентиляции, и только для механической общеобменной вентиляции требуется полноценный проект с расчетом воздуховодов, решеток и подбором оборудования. Кратко разберем особенности проектирования в зависимости от типа здания.

Вентиляция в квартире должна быть функциональной и очень компактной.
Высота потолков всего 3,1– 3,2 м. Приточно-вытяжные установки большинства компаний, таких как NED, Корф и Systemair нам не подойдут. Они громоздкие и не поместятся в квартире.

Для квартир мы подбираем компактное оборудование фирм SHUFT, Electrolux или Ventmachine. Приточные установки с электрическим нагревателем воздуха и компактным рекуператором размещаем в запотолочном пространстве технических помещений: кладовых, балконов, ванных комнат. Некоторые установки можно разместить на фасаде здания. Воздуховоды проектируем высотой не более 10 см, чтобы максимально сохранить высоту потолка, но и обеспечить бесшумность работы системы.

Проект вентиляции в квартире выполняется по нормам: СП 60.13330.2016, СП 54.13330.2016, Р НП АВОК 5.2-2012.

Вентиляция в частном доме проектируется как общая на весь дом, так и на отдельные группы помещений. Последнее время проектируем приточно-вытяжную вентиляцию в цокольных этажах для удаления влаги из сауны с мокрой зоной и комнатой отдыха, вытяжную вентиляцию гаража с датчиком СО.

Проектируем вентиляцию с функцией переменного расхода воздуха VAV. Оборудование размещаем в цокольном этаже, под потолком технической комнаты и коридора, в чердачном прострастве. Высота приточных установок для частного дома обычно не превышает 300 мм. Проектируем на оборудовании NED, Корф, Systemair и Breezart.

Проект вентиляция в коттедже выполняется по нормам: СП 60.13330.2016, СП 55.13330.2016, CаНпиН 2.1.2.2645-10 .

Вентиляция в ресторане зависит не от количества людей в зале, а от насыщенности оборудованием «горячего цеха», т.е кухни. Чем больше плит, конвектоматов и печей, тем мощнее система вентиляции.

Производительность вентиляции ресторана зависит от количества вытяжных зонтов на кухне и периода их работы. При размещении ресторана в жилом здании потребуется установка фильтров очистки воздуха типа Тион или АэроЛайф. Для кухонных зонтов над мангалом требуется установка гидрофильтров ИГВТ или аналогов. В проектах используем оборудование компаний: Лиссант, Веза, КлиматВентМаш, Тион, Аэролайф и Systemair.

Проект вентиляции в ресторане выполняется по нормам: СП 60.13330.2016, ТСН 31-320-2000, СП 44.13330.2011, СП 118.13330.2012, Р НП «АВОК» 7.3-2007

Вентиляцию в офисах и магазина проектируем в зависимости от кратности воздухообмена, количества людей и технологии. Производительность такой системы вентиляции зачастую в 100 раз превышает воздухообмен загородного дома.

Приточные и вытяжные установки имеют большие габариты, размещаются на кровле и в помещениях венткамер. Проектировать новые офисные и торговые центры зачастую проще, чем остальные типы зданий. Огромный размер воздуховодов компенсируется большой высотой потолков и многообразием схем воздухообмена, вариантов прокладки воздуховодов.

Проект вентиляции в офисных центра и магазинах выполняется по нормам: СП 60.13330.2016, СП 44.13330.2011, СП 118.13330.2012 и другим отраслевым стандартам .

2. Состав проекта вентиляции

Рассмотрим подробнее состав листов которые обязательно входят в проект:

✎ Общие данные по чертежам
Включает краткое описание систем, чтобы любой монтажник и строитель мог быстро сориентироваться в проекте. В общие данные входит сводная таблица характеристик систем вентиляции с параметрами всего вентиляционного оборудования и нагрузками на систему электроснабжения и теплоснабжения здания.

✎ Планы систем вентиляции
Ключевые листы проектной документации. По ним выполняются монтажные работы, согласование инженерных систем и последующее сервисное обслуживание. На планах показывают трассировки воздуховодов, их размеры, расходы воздуха на каждом участке, марки решеток и вентиляционного оборудования.

✎ Схемы систем вентиляции
На схемах показывается размещение воздуховодов по вертикали и возможные опуски в местах пересечений. В нашей команде схемы строятся в 3D программе MagiCAD. Программа автоматически просчитывает расходы воздуха и балансирует ветки.

✎ План и схемы систем теплоснабжения
В комплект проекта вентиляции обязательно входит раздел теплоснабжения приточных установок. Приточный воздух зимой должен подогреваться. Для этого чаще всего используется водяной нагреватель и рекуператор. Воздух нагревается в рекуператоре, а затем проходить через секцию водяного нагрева, которая подключается к системе теплоснабжения. Трубы теплоснабжения и всю обвязку нагревателей должен просчитать инженер-проектировщик. Система теплоснабжения должна быть сбалансирована с другими потребителями.

Без планов и схем теплоснабжения невозможно запустить вентиляцию в зимнее время! Эту работу должен выполнить инженер-проектировщик вентиляции .

✎ Узлы крепления воздуховода
Стандартные элементы любого проекта. Воздуховоды разного размера и конфигурации крепятся по-разному. Крепежные элементы дополнительно заказываются монтажной организацией и должны строго соответствовать указанным в проекте требованиям.

✎ Спецификация оборудования и материалов
Спецификация — это точное количество материалов и оборудования, которые понадобятся для прокладки систем. В современном проектировании это стало намного проще. Программа MagiCAD автоматически просчитывает длины воздуховодов по чертежу. Проектировщику остается проверить расчет и самостоятельно дополнить недостающие элементы.

Без проекта невозможно правильно выбрать размеры воздуховодов, решеток, точно закупить необходимое количество материалов. Без проекта будет сложно сбалансировать систему.

В ходе проектных работ выполняются следующие расчеты:

✔ расчет воздухообменов. Расход воздуха в каждом помещении рассчитываем по нормам кратности или дополнительным расчетам на удаления избытков тепла или влаги.

✔ аэродинамический расчет. В ходе расчета мы решаем 2 задачи. Во-первых, узнаем полное давление, которое должен обеспечить вентилятор, чтобы гарантировано подавать воздух во все помещения. Во-вторых, мы балансируем ветки системы вентиляции между собой. Одна ветка вентиляции длиннее, а другая короче. Воздух всегда идет по кратчайшему пути, и нам необходимо сбалансировать систему так, чтобы воздух по всем веткам системы подавался равномерно.

✔ дополнительные расчеты на удаление избытков тепла и влаги. В некоторых помещения главной задачей является не подача воздуха на дыхание человека, а удаление избытков теплоты (например, на кухне) или влаги (например, в бассейнах). Есть много помещений, где воздухообмен не считается по нормам, а выполняется свой отдельный расчет.

3. Этапы проектирования вентиляции

Существует 2 основных этапа, совершенно равнозначные по объему работ. Первый этап (50%) – сбор исходных данных для проектирования и согласование основных принципиальных решений. Второй этап (50%) – разработка проекта вентиляции.

Сбор исходных данных
После обращения в нашу команду, нам предстоит пройти следующий путь:

① Выбрать тип системы вентиляции
Существует 3 варианта систем вентиляции. Естественная вентиляция – шахты в санузлах любого здания. Гибридная вентиляция — приточные клапаны и мини-приточные установки в каждом помещении. Приточно-вытяжная вентиляция – как раз, которая требует детального проектирования. Подробно — плюсы и минусы каждой системы вентиляции.

② Выбрать комплектацию и марку оборудования вентиляции
Если Вы выбрали принудительную систему вентиляции, нам предстоит определить марку и дополнительную комплектацию оборудования. Механическая вентиляция может совмещать функции фильтрации, нагрева, охлаждения, увлажнения и даже ионизации воздуха. Стандартно в состав установки входит фильтр, нагреватель воздуха и секция шумоглушителя.

③ Выбрать способы распределения воздуха и тип решеток
Если коротко, можно сделать решетки «из стены» или «из потолка», а в некоторых случаях «из пола». Можно подключить вентиляцию к системе кондиционирования и подавать воздух через решетки канальных блоков. Можно проложить воздуховоды под потолком, и даже в стяжке пола. Можно купить простые и дешевые решетки, а можно вихревые, сопловые или щелевые. Вместо полноценной дорогостоящей системы вентиляции можно сделать канальные кондиционеры с функцией подмеса свежего воздуха с улицы, но везде есть свои подводные камни.

④ Выбрать тип воздуховодов, места размещения оборудования , заборные и выбросные отверстия, систему теплоснабжения для подогрева воздуха зимой. Нам предстоит согласовать Техническое задание и эскизный проект, чтобы не пришлось по несколько раз корректировать готовые проекты .

⑤ Дополнительные вопросы до начала проектирования вентиляции:
«Есть ли у Вас архитектурные планировки в цифровой версии, в программе AutoCAD (или ArchiCAD)?»

Нам подойдут планировки PDF или даже JPEG, но перевод чертежей в стандарт AutoCAD займет время. Планировки в AutoCAD нам нужны для точного расчета количества материалов и правильного подбора оборудования.

Разработка проекта вентиляции
После сбора всех исходных данных, согласования Технического Задания и Эскизного проекта мы начинаем разработку проектной документации. Выполняем необходимые расчеты по уже согласованным с Вами эскизам. В таком случае, нам не придется корректировать готовые проекты и пересчитывать сеть. Мы заранее обсудим все вопросы.

4. Цена проектирования вентиляции

Стоимость проектирования это всегда 7-10% от стоимости оборудования и монтажных работ.
Общеобменная вентиляция — самая дорогая внутренняя инженерная система. Стоимость оборудования и материалов системы вентиляции начинается от 300 000 рублей, поэтому и нормальный проект не может стоит дешевле 30 000 рублей. Если Ваша цель экономить — поищите компанию в Рекламе Яндекса. Они за 10 000 рублей сделают проект, в котором мы найдем десяток ошибок. На проектировщика вентиляции учатся 5 лет и 7 лет работают для получения профессионального опыта. Опытный проектировщик не будет работать за 10 000 рублей. Профессия редкая.

Предварительную стоимость проекта Вы можете посчитать в нашем калькуляторе на странице «Услуги». Мы не скрываем цены, ничего не накручиваем в зависимости от Вашего благосостояния. Калькулятор не может учесть всех нюансов. Уточнить стоимость проекта вентиляции Вы можете по запросу на почту proekt@hvac-life.ru. Обязательно прикрепляйте к письму архитектурные планы Вашего здания.

Порядок стоимости проектов вентиляции:
от 20 000 до 30 000 руб.- для квартир
от 25 000 до 60 000 руб. – для коттеджей и частных домов.
от 30 000 до 35 000 руб. – проект вентиляции частного бассейна.
до 300 000 руб. – для торговых центров и офисных зданий.

Зачем нужен проект и какие задачи выполняет – читайте в этой статье.

5. Примеры проектов вентиляции

Также вы можете ознакомиться кратко с нашими другими объектами на странице Портфолио.

Прикрепляем 3 проекта систем вентиляции: в квартире, коттедже и ресторане.

Если Вам понравилась моя статья и Вы ищете надежных специалистов по проектированию вентиляции – звоните и пишите мне на почту.

Вентиляция чистых помещений

уществуют помещения, в которых концентрация микроорганизмов, а также пылевых частиц не должна превышать определенного значения. Этот показатель поддерживается при помощи вентиляционной конструкции, нагнетающей воздух и создающей в комнате избыточное давление.

Для того чтобы возник воздушный дисбаланс, объем приточного воздуха должен быть больше, чем объем вытяжного. Таким образом предотвращается попадание внутрь патогенной микрофлоры и пылевых частиц из смежных помещений.

“ИНТЕХ-Климат” готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ “под ключ”: проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: . Отправьте заявку

Что такое «чистые помещения»

Состав воздуха, вдыхаемого человеком, особенно внутри зданий, не идеален: в нем содержится много примесей. Степень его загрязнения зависит от многих факторов, среди которых и расстояние от промышленных предприятий и оживленных автомобильных трасс.

Существуют помещения, где подобная ситуация недопустима, так как их специфика требует максимальной чистоты циркулирующего воздуха. Поэтому чистые помещения — это помещения, в которых количество взвешенных пылевых частиц и микроорганизмов, а также соединений химических веществ не превышает уровня загрязненности, допустимых, чтобы обеспечить выполнение той или иной деятельности.

Эти специфические комнаты должны быть оснащены следующими элементами:

• антистатическим полом;
• передаточными окнами;
• переходными шлюзами;
• стеновыми панелями глухой структуры;
• потолками с освещением.

Система очистки воздуха с приточно-вытяжным принципом работы, является главной вспомогательной конструкцией для таких помещений.

Для того чтобы добиться нужных параметров воздуха в чистых комнатах, вентиляционные системы нагнетают поток, создавая избыточное давление. Оно должно быть на 20% больше, вытяжного, а если в чистом помещении присутствуют окна, то на 30%. Доведено, что такая система вентилирования очень эффективно справляется со своей задачей.

В чистых помещениях нуждаются такие сферы деятельности человека, как фармацевтическое производство, медицина, создание и выпуск электронных устройств, приготовление пищи.

Классификация комнат особого назначения

Степень загрязненности воздушных масс, попадающих в комнату, зависит от количества в ней пыли и микроорганизмов. Измеряется величина примесей в миллиграммах на кубический метр. Измеряются данные параметры воздуха с помощью специального оборудования.

Требования к степени стерильности в чистых помещениях четко определенные и зависят от их предназначения. Существуют следующие классы чистоты, и в комнатах соответственной стерильности работниками выполняются такие виды деятельности:

• кл. 1 — изготавливаются интегральные микросхемы;
• кл. 10 — производятся интегральные микросхемы, в которых промежуток между проводниками не более 2 мкм;
• кл. 100 —фармацевтикой создаются инъекции, требующие стерильности, а также в операционных проводятся трансплантации органов и другие хирургические вмешательства;
• кл. 1000 — изготавливаются высокоточные оптические изделия, собираются прецизионные гироскопы и подшипники, а также проводятся испытательные работы;
• кл. 10000 — производится пластик, собирается гидравлика и пневматика, часы с высокой точностью;
• кл. 100000 — создаются оптические приборы, собираются электронные детали.

Общие требования вентиляции

Системы вентиляции обеспечивают подачу необходимого количества воздуха по санитарным нормам, удаляют вредные вещества. Фильтруют поток на входе для достижения нужного класса чистоты, поддерживая заданные параметры микроклимата.

По каждому фактору оцениваются объемы воздухообмена еще на этапе проектирования. При затребовании большей кратности этого параметра в ущерб очистке, производится перерасчет для его снижения.

Для чего учитывается:

• Время восстановления после внесения загрязнений
• Скорость движения воздуха
• Температура и влажность
• Удаление вредных примесей

Основные типы вентиляционных систем

Исходя из требований к классу чистоты, выбирается система вентиляции чистых помещений из следующих типов:

• Прямоточная
• С рециркуляцией
• Прямоточная с рекуперацией тепла
• С локальными зонами
• Двухуровневая

Выбор обосновывается конкретными факторами, с учетом капитальных затрат и условий экономии энергии. Локальные установки, как правило, имеют вентилятор и могут располагаться в самом помещении или вне его. Дополняются НЕРА фильтрами, по необходимости химическими, нейтрализующими запахи и другими.

Прямоточная система

Схема простая, подается воздух с улицы, затем он проходит все основные циклы обработки. Экономически не выгодно, по причине больших энергозатрат и большими затратами на фильтрационные расходные материалы.

С рециркуляцией

Одноуровневая система, включает в себя кондиционирование для чистых помещений с возвратом воздуха из очищенной зоны на обработку. Энергозатратность средняя.

Прямоточная с рекуперацией тепла

Пропускаемый в данном варианте через фильтры воздушный поток по замкнутой схеме возвращает тепло в помещения.

Двухуровневая

Предъявляемые требования вентиляция чистого помещения в этой системе оправдывает лучше всего. Если кондиционеров несколько, как и обслуживающих комнат, идет разбивка на центральный (только в него поступает уличный воздух) и рециркуляционные кондиционеры.

Местная с локальными зонами

Используется для локализации зон с повышенными требованиями по санитарной обработке. Чаще всего монтируются модули вентиляторов с фильтрами, иногда специальные установки рециркуляции.

Циркуляция воздуха в чистых помещениях

Вентиляция в чистых помещениях может обеспечивать воздушную циркуляцию в трех вариантах: ламинарном (однонаправленном), неупорядоченном и смешанном.

Ламинарная, или так называемая однонаправленная вентиляция организуется для критических зон в помещении, например, для зоны операционного стола. При такой циркуляции струи приточного воздуха, пройдя через HEPA/ULPA-фильтры, направляются параллельно друг другу (принцип воздушной завесы), отсекая асептическую зону от окружающего пространства. Вытяжка осуществляется через пол с перфорированными отверстиями. Ламинарные воздухораспределители устанавливаются в потолок, поэтому часто называются «операционным потолком», и занимают, в среднем, не менее 9 м² его площади.

Неупорядоченная вентиляция также осуществляется по всей поверхности потолка, но потоки воздуха проходят только через HEPA-фильтр и имеют различное направление, близкое к вертикали. Вытяжка происходит через решетки, размещенные снизу на стенах по всему периметру.

При смешанной циркуляции в одном чистом помещении может формироваться несколько зон, удовлетворяющих разным требованиям по качеству очистки воздуха. Вытяжные решетки в этом случае устанавливаются так, чтобы загрязнения не распространялись по помещению.

Вентиляционная система чистых помещений проектируется с избыточным давлением, чтобы воздух перетекал из них в менее «чистые», а затем – в «грязные» помещения.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

1. корпус;
2. фильтры;
3. увлажнитель воздуха;
4. теплообменники;
5. вентиляторы.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации) – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации) – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

1. Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях. Перепад давления должен составлять не менее 10 Па при закрытых дверях.
2. На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места. В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает.
3. Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух.
4. «Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий.
5. Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха.
6. В чистых помещениях нужно применять HEPA-фильтры и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

• Однонаправленный поток поддается через вентиляционную решетку.
• Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.
• Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.
• Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.
• Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Проектирование вентиляции

Проектный отдел Группы НИМАЛ, обладая уникальным опытом работ и обширной технической базой, решает следующие задачи:

• Проектирование вентиляции, систем кондиционирования, отопления, а также систем автоматики и электрических коммуникаций, необходимых для безупречной работы систем.
• Подготовка нескольких вариантов технико-коммерческих предложений, на основе использования различных типов оборудования и материалов.
• Эскизное проектирование.
• Разработка полного комплекта проектной документации.
• Согласование проектной документации с СЭС, органами Госпожнадзора и другими городскими службами Москвы.
• Техническая экспертиза имеющегося оборудования и выдача рекомендаций по его использованию, модернизации или замене.
• Экспертиза готовых проектов.
• Авторский и технический надзор за выполнением монтажных работ.

Особенности проектирования систем вентиляции

Данный процесс сопряжен с определенными сложностями: проектировщику необходимо рассчитать множество нюансов вентиляции. Для проектирования качественной вентиляции требуется участие высококвалифицированного специалиста.

На этапе обсуждения проекта с заказчиком необходимо объяснить клиенту, насколько важно грамотное составление данных и оформления технического задания на проектирование вентиляции. Специалист учитывает в схеме проекта конструктивные особенности помещений: наличие монолитных элементов, балок.

Грамотное проектирование вентиляции подразумевает экономию пространства для успешной реализации архитектурных требований объекта.

Энергоэффективная вентиляция

В настоящее время существенное значение при проектировании вентиляции приобретает требование к экономии ресурсов, так как данная система является одной из энергоемких компонентов зданий.

Согласно стандартной схеме вентиляции, в холодное время отработанный воздух просто выпускается на улицу. Напротив, проектирование энергоэффективной вентиляции подразумевает отбор теплого воздуха и его перенос в холодный воздух, поступающий с улицы. В данном случае проектировщики обращают внимание на КПД рекуперации влаги и тепла, подбирают оптимальные виды рекуператоров для конкретного случая.

Преимущества проектирования вентиляции в компании Нимал

Специалисты группы «НИМАЛ» выполняют проектирование различных видов вентиляции в соответствии с основными действующими нормативными документами, ГОСТами, СНиПами. Среди преимуществ вытяжных вентиляционных систем от нашей компании:

• Низкий уровень шума;
• Энергоэффективность;
• Защита против дыма при пожаре;
• Профессиональный расчет аэродинамических показателей при проектировании вентиляции;
• Расчет воздухообмена по вредным веществам и избыткам тепла;
• Автоматизация вентиляционных систем и воздухораспределения в помещениях.

СРО-Проект

В соответствии с Федеральным законом от 22 июля 2008 г. N 148-ФЗ «О внесении изменений в Градостроительный кодекс РФ» с 1 января 2010 года лицензирование видов деятельности в строительстве (проектирование, строительство зданий и сооружений и инженерные изыскания для строительства) полностью прекращается. Предоставление лицензий в этой области прекратилось с 1 января 2009 года, при этом действие ранее выданных лицензий сохранялось до 31 декабря 2009 года.

С 1 января участие в СРО стало единственной возможностью получить допуск к работам по установке кондиционеров на объектах. Поэтому для компаний, выполняющих работы по монтажу, кондиционированию, вентиляции, отоплению, холодоснабжению для продолжения своей законной деятельности необходимо вступить в СРО.

Проектирование

• Промышленных (производственных) зданий: фабрики, заводы, комбинаты, цеха;
• Общественных и административно-бытовых зданий: банки, офисные центры, учреждения (здравоохранения, образования и пр.);
• Торговых зданий: торговые центры, магазины;
• Предприятий общественного питания: рестораны, кафе, бары;
• Культурно-просветительных и зрелищно-развлекательных учреждений: кинотеатры, торгово-развлекательные центры, спортивные комплексы, игровые залы, клубы;
• Зданий специального назначения: радиостанции, телецентры, серверные, медицинские учреждения (лаборатории), станции сотовой связи;
• Жилых зданий: квартиры, коттеджи, частные дома, гостиницы, в том числе сауны, бани, бассейны.

Образцы выполненных проектов

• Проект офиса;
• Проект квартиры;
• Проект холодоснабжения.

Подбор оборудования

• Системы холодоснабжения на базе чиллер-фанкойл Climaveneta, Carrier, General Climate, Liebert Hiross;
• Мультизональные системы VRV (VRF) кондиционирования воздуха Toshiba, Hitachi, General Climate;
• Системы прецизионного кондиционирования Liebert Hiross;
• Проектирование систем вентиляции и вентиляционного оборудования на базе оборудования Systemair, General Climate;
• Бытовые кондиционеры: инверторные, мульти и моно сплит-системы, оконные кондиционеры, сплит-системы канального, колонного и кассетного типа Panasonic, Toshiba, Samsung, Lg, Hitachi, General Climate;
• Газовые котельные малой мощности на базе настенных котлов Junkers (для поквартирного отопления);
• Газовые и дизельные топочные установки малой, средней и большой мощности на базе оборудования Buderus;
• Системы отопления на базе отопительных приборов Kermi, Alux, Demrad, Mohlenhoff, Sira, General Climate;
• Системы обогрева (инфракрасные обогреватели Frico Ir) и энергосбережения на базе оборудования Frico.

Узнать стоимость и сроки проектирования систем вентиляции и кондиционирования можно у наших специалистов по телефонам, указанным на сайте. Группа НИМАЛ обладает огромным опытом в области проектирования и монтажа климатического и вентиляционного оборудования.

Прайс-лист на проектые работы

Указаны базовые стоимости выполнения проектных работ по инженерным системам, соответствующие стадии рабочего проекта. Окончательная стоимость проектирования для каждого конкретного объекта определяется после составления технического задания и категории сложности. В указанные ниже цены не входят следующие работы:

• согласования в соответствующих инстанциях / организациях,
• точечные привязки,
• акт скрытых работ,
• авторский надзор,
• исполнительная документация,
• контроль качества выполненных по факту монтажных работ.

Разовый выезд проектировщика на объект или в офис Заказчика входит в стоимость проекта.

Правильное проектирование вентиляции в квартире: почему это важно

Необходимость выполнить проектирование вентиляции в квартире возникает у любого хозяина, который решил реконструировать или модифицировать существующую структуру.

Чтобы разработать проект вентиляции, нужно ответственно отнестись к каждому этапу. Лучше всего доверить такую операцию лицензированным специалистам. Таким образом, можно обеспечить грамотное обустройство жилища и создать комфортные климатические условия в помещениях. Эффективная правильная вентиляция в квартире требует специальных знаний и опыта.

Для чего нужен проект системы вентиляции

Составление проекта систем вентиляции является обязательным условием. Его наличие даст возможность точно представить конфигурацию будущей структуры, а также определить объём материалов, который будет использоваться для её формирования. Более того, появится возможность точно рассчитать стоимость.

Этапы проектирования вентиляции в квартире

Если возникает необходимость составить проект вентиляции квартиры, то необходимо понимать, что нужные действия при выполнении такой процедуры осуществляются в определенной последовательности.

Каждый этап требуется предварительно изучить перед началом каких-либо процедур. Такой подход позволит добиться максимальной эффективности, а также обеспечить получение благоприятного результата при создании проекта по вентиляции за сравнительно небольшой промежуток времени.

Этапы проектирования вентиляции в квартире

Сбор исходных данных для расчета.

Разработка системы воздухообмена на основе данных, согласно строительным и санитарным нормам.

Аэродинамический расчет сечения воздуховодов.

Схема акустического расчета вентиляционной системы, установка максимального уровня шума, который может поступать от установленного оборудования.

Создание чертежей и полной документации, которая будет подана на утверждение и передана заказчику.

Согласование документации с разрешительными организациями.

Составление сметы и обоснование всех работ.

Особенности вентиляции в квартиры

Людям, которые в первый раз собираются монтировать систему вентиляции для квартиры в многоэтажном здании, необходимо понимать, что она должна обладать:

Более того, формируемая структура должна отвечать требованиям безопасности, а также санитарным нормам.

Какую вентиляцию выбрать для квартиры

Если возникает необходимость выбрать вентиляционную систему для установки в квартире, то лучше всего отдать предпочтение приточным структурам, относящимся к компактной или полноценной разновидности. Каждый тип имеет свои особенности, которые в обязательном порядке нужно изучить перед выбором.

Первый тип работает на приток чистого воздуха и характеризуется небольшим размером, а второй является усовершенствованным устройством, способным распределить воздух по всей площади.

Владельцы квартир обращаются в климатические компании для установки дополнительных вентиляторов, чтобы обеспечить стабильный поток свежего воздуха. В противном случае нередки случаи образования плесени и грибка на стенах, которые вредят здоровью людей.

Приточная вентиляция

Приточная вентиляция эффективно работает в небольших помещениях. Установка громоздкого оборудования не требуется. Это не трудозатратный вид вентиляции, после которого не нужно дополнительно делать ремонт в комнатах. Можно установить следующие виды приточной вентиляции.

Центральная — монтируется в прихожей или на балконе, проходит по потолку. Обеспечивает свежий поток воздуха в каждое помещение.

Бризеры — устройство со сложной конструкцией из фильтра, датчика, клапана, управляющей системы. Регулировать поток воздуха можно через жалюзи даже дистанционно, с помощью пульта управления.

Проветриватели — механические устройства для нагнетания воздуха с регулировкой скорости потока.

Вытяжная вентиляция

Вытяжная вентиляция монтируется на кухне или в санитарной комнате, где сосредоточены источники различных запахов. Настенные вентиляторы и кухонные вытяжки отлично справляются с задачей принудительной вентиляции. Проектирование системы вентиляции можно осуществлять так, чтобы устройства можно включать по необходимости или устанавливать таймер. Вентилятор забирает свежий поток воздуха из внешней среды путем нагнетания. Проходя через фильтр, воздух очищается, нагревается и поступает в помещение. Отток застоявшегося воздуха из комнаты происходит через вытяжной вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция устанавливается как усиление естественной. Составляет план системы вентиляции с распределением оконных и настенных клапанов. Для больших квартир с пластиковыми герметичными окнами такой вариант — самый удачный. Принудительная подача и отток воздуха обустраивается с помощью вентиляторов. Приточная и вытяжная установки устанавливают отдельно. Приточная центральная распределяется по всей квартиры и дополняется вытяжной на кухне и в санузле. Скорость вращения вентиляторов и интенсивность воздуха можно регулировать в автоматическом режиме. Приточно-вытяжная вентиляционная система создает отличный баланс наружных и внутренних воздушных масс, задавая определенный температурный и влажностный режим.

Выводы

От профессионального проектирования вентиляции в квартире зависит здоровье и хорошее самочувствие проживающих членов семьи. Документация проходит этап согласования, поэтому все разрешительные документы тщательно подготавливаются. Схемы и чертежи разрабатываются грамотно и понятно для бригад, монтирующих оборудование.

Источник http://oooipm.ru/vnutrennie-seti/proekt-ventilyaczii/proekt-ventilyaczii-kvartiry/

Источник http://master-plyus.ru/ventilyacziya/proektirovanie-ventilyaczii-domov-kva

Источник http://wikipotolok.com/pravilnoe-proektirovanie-ventilyatsii-v-kvartire-pochemu-eto-vazhno

Источник
