Система вентиляции для квартиры – Вентиляция в квартире своими руками: схема, как сделать, приточной вентиляции, монтаж | РемонтСами!

Приточно-вытяжная вентиляция для квартиры: разновидности

В квартире мы проводим длительное время. Для работающего человека время пребывания в родных стенах составляет около 10 — 14 часов, а для домочадцев, которые лишь учатся или вообще выходят на улицу только погулять — три четверти суток. Людям знакомо ощущение, которое появляется, если целый день, а то и два-три не выходить на свежий воздух. Его не назовёшь недомоганием, но и приятного в нём ничего нет. Тянет подышать свежим воздухом. Причиной может быть недостаток воздухообмена. Решить эту проблему можно только одним способом — устроив приточно-вытяжную вентиляцию для квартиры.

Приточно-вытяжная вентиляция для квартиры

Сущность вентиляции в помещении

Вентиляция — это процесс постоянного обновления воздушных масс в жилом или производственном помещении. Она необходима по той простой причине, что человек в процессе своей жизнедеятельности поглощает кислород и выделяет углекислый газ. Если оставить человека в герметично закрытой комнате, он через время задохнётся. Если людей будет несколько, процесс пойдёт быстрее — кислород из воздуха будет употреблён дышащими, а его место займёт газообразная углекислота. Этот процесс длительный, ведь человек за один вдох не может впитать весь кислород из воздуха, втянутого в лёгкие. Но речь ведь и не идёт о гибели, а лишь о комфорте. Постоянный приток воздуха, в котором растворён 21% кислорода — основная задача квартирной вентиляции.

Скопление углекислоты при недостаточной вентиляции вредно для здоровья

Есть ещё одна причина, по которой вентиляция помещений является стандартом эксплуатации квартир. В жилом доме поглощает кислород и выделяет вредные газы не только человек. Газовая плита, колонка, духовка делают это намного быстрее. Без отвода вредных газов через вентканалы они накапливаются в опасных концентрациях. При неисправности водогрейного и кухонного оборудования на природном газе он может начать выделяться, не сгорая. Наполнив помещение, он создаст риск взрыва от одной зажжённой спички. Не дать накопиться газу накопиться в опасной концентрации — также задача вентиляции. Поэтому нельзя пренебрегать требования к воздухообмену в квартире.

Вентиляция от застройщика

Было бы странно, если бы при серьёзности вопроса дома строились без вентиляционных решений. И они есть в каждой квартире. Но обустройство вентиляции по индивидуальному проекту — это затратный комплекс процедур, который не всегда выполняется даже в элитном жилье. Проект здания ограничен созданием вертикальных вентиляционных каналов, которые проходят через всё здание от низа до верха, и куда выводятся отверстия для удаления использованного воздуха и каждой квартиры. Это та самая вытяжка, то есть вытяжная вентиляция. Но из физики ясно, что воздух не может просто исчезнуть их комнаты. Чтобы часть воздуха постоянно удалялась, нужно сформировать приток свежего, то есть уличного воздуха, в котором показатели процентного содержания газов будут в оптимальном соотношении.

Старые дома, в проёмы которых ставили деревянные окна, не содержали никакой специально организованной приточной вентиляции. Воздух проникал внутрь помещения через микропоры древесины и щели в деревянных рамах. В современных металлопластиковых окнах с герметичными стеклопакетами и двумя уплотнительными контурами такое проникновение невозможно. Единственный способ впустить воздух в квартиру — это открыть окно. Но как только это сделать, в квартиру начнёт проникать холод зимой, жара летом, да вдобавок ко всему уличный шум.

Классика жанра — запотевшие стеклопакеты, по которым струйками стекает влага — и есть недостаток вентиляции

Совет: при заказе металлопластиковых окон обратите внимание на режим «микропроветривания» — когда створка открывается на пару миллиметров. Это может улучшить воздухообмен вообще без каких-то специальных работ.

Что касается вытяжной части, то она организована только в некоторых помещениях — ванной комнате и кухне, которые примыкают к стенам, в которых проложены вентканалы. Если санузел раздельный, то вытяжное отверстие устраивается в каждом помещении. Циркуляция воздуха осуществляется благодаря создаваемой тяге. Здесь-то и кроется несовершенство системы: ослабление притока уменьшает тягу. На верхнем этаже многоэтажного дома тяга и вовсе невелика, так как высота вентканала для этого должна быть не менее трёх метров. В доме с плоской крышей чердак отсутствует, вытяжной канал получается коротким. Выход один — монтировать систему приточно-вытяжной вентиляции для обеспечения нужного климата и воздухообмена.

Приточно-вытяжная вентиляция с рекуператором

Простейшая система принудительной вентиляции проста: устраивается входной и выходной каналы, на каждом из них ставятся вентиляторы, создающие направленный поток движущегося воздуха. Приточный вентилятор нагнетает воздух в квартиру, а вытяжной — удаляет из неё использованную газовую смесь. При таком устройстве встаёт серьёзная проблема. В холодное время года в квартиру в большом количестве поступает холодный воздух с улицы. Учитывая объёмы, он быстро приведёт к понижению температуры в помещении. Включённая система отопления расходует больше энергоносителей, потому как подогретый ей воздух постоянно выводится наружу через вытяжной канал. Нередко можно наблюдать картину, как из вытяжного патрубка квартиры или частного дома валит пар. Он получается от разницы температур при морозной погоде. Логика подсказала инженерам путь, с помощью которого можно добиться экономии на отоплении и одновременно решить проблему с охлаждением квартиры. Он называется рекуперацией.

Внешний вид рекуператора

В основе рекуперации воздуха лежит процесс теплообмена между двумя воздушными потоками различных температур. Дело в том, что воздух, поступающий в помещение, холодный, он нуждается в нагревании. Воздух, выводимый из помещения, наоборот, тёплый, потому что был нагрет от системы отопления и других источников тепла в квартире. Если их смешать, произойдёт передача тепла от тёплого воздуха холодному.

Перемешивание нельзя осуществить прямо, иначе весь смысл вентиляции потеряется. Для рекуперации используется теплообменник, построенный по такой же схеме, как аналогичный агрегат котла или кондиционера. Теплообменник состоит из блока тонких каналов, разделённых перегородками. Одни из них в шахматном порядке подключены ко вводу воздуха, другие удаляют его из комнаты. Таким образом каналы с тёплым воздухом расположены рядом с каналами, несущими холодный воздух с улицы, и согревают их содержимое. Нагревание получается ощутимым: температура всасываемого системой воздуха лишь на пару-тройку градусов ниже того, который выбрасывается на улицу.

Принцип работы рекуператора

Вся система состоит из нескольких узлов — входного и выходного патрубков с оголовками, системы трубопроводов, а также самого рекуператора, все элементы которого монтируются в единый корпус. Корпус делают из тонкостенной листовой стали. Требования к прочности стенок — выдерживать давление, которое оказывает на них саморасширяющаяся монтажная пена. Ей заполняются все щели между конструкцией, стенами, потолком, чтобы обеспечить максимальную звукоизоляцию. Такая прослойка поглощает вибрации, возникающие при работе вентиляторов.

Совет: рекуператор с вентиляторами лучше устанавливать в кладовой, гардеробной или коридоре, так как небольшой шум от его работы всё же будет.

Воздуховоды от рекуператора размещают таким образом, чтобы приточный воздух поступал в одну часть помещений (обычно сверху), а втягивался в вытяжку — с другой. Благодаря этому образуется циркуляционный поток, поступивший свежий воздух успевает нагреться, послужить в качестве дыхательной смеси и (и способствующей горению — например, в кухне с газовой плитой) с максимальной температурой поступить в рекуператор для вывода наружу.

Вариант расположения трубопроводов

Входной и выходной каналы закрываются с уличной стороны решёткой. Она препятствует попаданию в систему крупных объектов — птиц, крупных насекомых, мусора, который может попасть в канал, будучи выброшенным из окна. Для пыли и мелких насекомых предусмотрены фильтры тонкой очистки. Ничего сложного в них нет — это мелкие сетки, по типу схожие с сетками из внутреннего блока бытового кондиционера. Они неплотные, потому что в противном случае создадут барьер на пути втягиваемого воздуха, и вентиляторы будут работать с перегрузкой, чтобы обеспечить необходимый уровень тяги. Эта же ситуация наблюдается, когда фильтр забивается уличной пылью и мелким мусором. Поэтому сетки нужно регулярно извлекать, чистить и промывать.

Дорогие системы вентиляции рассчитаны на установку целых станций очистки воздуха, в которых уже могут быть не только механические, но и химико-бактериологические фильтры, ультрафиолетовое обеззараживание и ионизатор. Для монтажа таких систем требуется место, плюс в них нужно регулярно менять картриджи с расходными материалами. В итоге на выходе вы получаете практически идеально сбалансированный состав воздушной смеси без вредных включений.

В условиях климата, где царят сильные холода в зимние месяцы, а температура воздуха опускается ниже нуля уже осенью и весной, процесс рекуперации не может выдать тёплый воздух необходимых параметров. В помещении всё равно будет холодно. Для этого в рекуперационный блок добавляют калорифер — устройство, состоящее из нагревательных элементов, мимо которых воздух просачивается и нагревается. Благодаря этому достигается необходимая температура. Калориферы вентиляционных систем питаются от электричества, имеют небольшую мощность и имеют возможность регулировки в зависимости от погодных условий. Неизбежное пересушивание воздуха в процессе его подогрева в сухом калорифере компенсируется встроенным увлажнителем, возвращающим влагу, столь нужную для комфортной жизнедеятельности человека. В дорогих регенерационных установках влага может изыматься из выводимого наружу воздуха за счёт эффекта конденсации, а потом по капиллярам поступать в увлажнитель. Процесс этот сложен, потому что выпавшая влага требует очистки, и встречается редко.

Намного чаще сбор конденсата организован в специальные ёмкости, из которых вода после выводится в канализацию или за пределы квартиры. Обычный сток воды по трубке, как в кондиционерах, здесь не подходит, так как в мороз выводная трубка просто промёрзнет насквозь. Обледенение канала подачи и вывода воздуха приводит к сокращению пропускной способности именно в теплообменнике. Для разморозки в систему врезается байпас, то есть трубопровод, идущий в обход теплообменника. Когда подогретый воздух перестаёт охлаждаться, прекращается осаживание влаги и её обмерзание, теплообменник оттаивает естественным образом. Когда холодный воздух с улицы заходит через байпас, он никак не согревается, поэтому в такой системе в обязательном порядке предусматривают калорифер. Обычно он подсоединён к датчику входящей в помещение температуры. Если она опускается ниже указанного предела, калорифер начинает дополнительный подогрев.

Видео — Приточно-вытяжная вентиляция с рекуперацией в квартире

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

Совет: выбирайте кондиционер с возможностью подогрева воздуха и встроенным подогревом картера наружного блока — тогда для работы зимой можно будет не ставить отдельный калорифер. Какой кондиционер лучше выбрать для квартиры? В специальной статье рассмотрим рейтинг популярных моделей, критерии и оценки выбора.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Вентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентилятором

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.

Вентиляция в квартире своими руками

В квартире стало слишком душно, окна начали запотевать, а характерные кухонные и туалетные запахи подолгу остаются в помещениях? Причина всех бед одна – недостаточно эффективная вентиляция.

Вентиляция в квартире своими рукамиВентиляция в квартире своими руками

Эта проблема требует скорейшего решения. В противном случае вы рискуете распрощаться с обоями, мебелью и прочими предметами обустройства квартиры, которые попросту начнут гнить в условиях чрезмерной влажности.

Обустроить эффективную и надежную вентиляционную систему в квартире можно собственными силами. Владеть какими-то специализированными навыками для выполнения такой работы абсолютно необязательно – нужно лишь иметь основные знания по проведению соответствующих мероприятий и уметь работать с элементарными строительными инструментами.

Плохая вентиляция в квартиреПлохая вентиляция в квартиреПлохая вентиляцияПлохая вентиляция

Ознакомьтесь с представленным руководством, сделайте все в соответствии с приведенными рекомендациями, и вы навсегда забудете о проблемах, возникающих в условиях недостаточно эффективного вентилирования квартиры.

Требования к вентиляции в квартире

Схема работы приточной и вытяжной вентиляции в квартиреСхема работы приточной и вытяжной вентиляции в квартире

В соответствии с действующими санитарными нормами достаточной считается такая вентиляция, при которой в каждом помещении отработанный воздух полностью заменяется свежим не менее двух раз в час.

Изначально вентиляция подведена в каждую квартиру от общего вентиляционного канала. Однако в некоторых ситуациях мощности такой системы оказывается недостаточно для обеспечения требуемого уровня воздухообмена.

Узнайте, как сделать вентиляцию в частном доме, а также ознакомьтесь с пошаговой инструкцией по монтажу, из нашей новой статьи.

Для проверки эффективности работы вентиляционной системы вовсе необязательно вызывать специалистов. Вы можете воспользоваться элементарными приемами и сделать выводы о качестве воздухообмена самостоятельно.

Типовая схема вентиляции квартирТиповая схема вентиляции квартир

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляцииПроверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Настоятельно не рекомендуется использовать для проверки эффективности воздухообмена зажженные свечи или спички, т.к. в вентиляционных каналах могут скапливаться горючие газы. Это случается крайне редко, но игнорировать подобную вероятность нельзя – неосторожное обращение может привести к катастрофическим последствиям.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумагиПроверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Узнайте, как сделать вентиляцию в ванной комнате и туалете, а также рассмотрите требования к ней, из нашей новой статьи.

Чистка каналов

О необходимости очистки вентиляцииО необходимости очистки вентиляции

Приступайте к индивидуальной проверке каждой отдушины. Если бумага будет вести себя по-разному, загрязнения присутствуют во внутренних коробах.

Для устранения такой неприятности достаточно вооружиться обыкновенным посудным ершиком, присоединенным к гибкому и тонкому стальному тросу, и пройтись подобной конструкцией по вентиляционному ходу.

Чистка вентиляции в квартире Чистка вентиляции в квартире

Избавиться от остатков мусора можно при помощи пылесоса с длинной трубкой. К примеру, можете подключить длинный кусок обыкновенного гибкого шланга для полива. Такое изделие имеет требуемую гибкость и является, при этом, достаточно жестким.

Если в результате проведения вышеописанных мероприятий вы не обнаружили никаких засорений, то проблема находится на уровне главного вентиляционного хода. Его чистка выполняется в уже знакомом вам порядке, нужно лишь взять более крупный ерш. Дополнительно вам могут понадобиться другие приспособления, к примеру, стеклопластиковый прут, металлическая либо деревянная штанга, крюк и пр.

Чистка вентиляцииЧистка вентиляции

Будьте предельно осторожны в процессе чистки главного вентиляционного хода. В них нередко строят свои гнезда осы и прочая опасная или крайне неприятная живность.

Очистка вентиляции от жировых отложенийОчистка вентиляции от жировых отложений

Учитывайте и тот факт, что в большинстве случаев жильцам многоквартирных домов запрещается самостоятельно лезть в главный вентиляционный ход – уход за ним входит в обязанности организации, на балансе которой находится строение, либо же домовладельца. Поэтому лучше сразу подайте заявку в соответствующее место, чтобы избежать в дальнейшем неприятных разбирательств и не заниматься выполнением лишней работы, не входящей в ваши обязанности.

Руководство по обустройству вентиляционной системы

В приведенном руководстве будет рассмотрен порядок самостоятельного обустройства простейшей вентиляционной системы, состоящей из приточного клапана и вытяжного вентилятора. Набравшись опыта, вы сможете самостоятельно монтировать и более сложные воздухообменные комплексы, а пока ознакомьтесь с инструкцией и пошагово выполните все ее пункты.

Монтаж приточных вентиляционных клапанов

Клапан природной приточной вентиляцииКлапан природной приточной вентиляцииКомплектацияКомплектация

Традиционно клапаны устанавливаются над отопительными батареями в пространстве до подоконника.

Работа клапана основывается на предельно простой схеме: посредством трубы в клапан поступает уличный воздух. Ввиду близкого расположения клапана к вентилятору, воздух будет подогреваться при прохождении мимо батареи до приемлемой температуры.

Конструкция клапана выполнена таким образом, что воздух в помещение попадает уже без частичек пыли.

Порядок обустройства приточного клапана

Первый шаг. Пробурите в стене отверстие диаметром порядка 60-70 мм. Сверлите так, чтобы отверстие имело небольшой уклон вниз, в противном случае в помещение будет попадать наружная влага.

Пробурите в стене отверстие диаметром порядка 60-70 ммПробурите в стене отверстие диаметром порядка 60-70 ммОтверстияОтверстия

Перед началом работы откройте окно. В противном случае через только созданное отверстие в комнату начнет затягивать пыль.

Второй шаг. Вставьте в готовое отверстие подходящую по размерам трубу. Внешний конец трубки должен быть расположен заподлицо с поверхностью стены, а уже внутри комнаты выступать приблизительно на 10 мм.

Установка моноблочной системы вентиляции не займёт много времениУстановка моноблочной системы вентиляции не займёт много времени

Третий шаг. Заполните свободное место между стенками пробуренного отверстия и трубкой монтажной пеной.

Четвертый шаг. Прикрепите к стене короб из комплекта. Для фиксации используйте дюбеля.

Пятый шаг. Вставьте в коробку шумопоглощающий материал из комплекта.

Порядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапана

Шестой шаг. Закройте установленный клапан лицевой крышкой.

Для обеспечения достаточного и равномерного притока чистого кислорода подобные клапаны необходимо оборудовать в каждом помещении. Один клапан способен обеспечивать приток свежего воздуха в среднем на уровне 30-45 м3 за час. Одному человеку для нормальной жизнедеятельности нужно 30 м3 воздуха в час.

Владея приведенными выше данными, вы сможете установить требуемый приток воздуха и нужное количество клапанов конкретно для вашего жилья.

Вытяжной клапан, вид с улицыВытяжной клапан, вид с улицы

Монтаж вытяжного вентилятора

Для обеспечения максимальной эффективности и производительности вентиляционной системы, смонтируйте в санузле и кухне современные вытяжные вентиляторы. На сегодняшний день в специализированных магазинах доступен большой выбор таких устройств с разнообразными характеристиками.

Вытяжные вентиляторыВытяжные вентиляторы

Для определения подходящей мощности вытяжного вентилятора вам нужно умножить объем помещения на 7 для санузла, для кухни умножайте на 10.

Для установки в ванной комнате лучше всего приобрести агрегат, оснащенный датчиком влажности. Такое приспособление будет автоматически запускаться при повышении уровня влажности воздуха выше допустимого показателя.

Вытяжные вентиляторыВытяжные вентиляторы

Для туалета хорошо подойдет вытяжной вентилятор с предустановленным таймером. Благодаря таймеру агрегат будет автоматически выключаться спустя некоторое время после запуска.

Разметка установки вытяжного вентилятораРазметка установки вытяжного вентилятора

Для установки в кухне постарайтесь найти модель вентилятора, оснащенную сеткой. Благодаря сетке будет исключена вероятность проникновения в комнату разного рода насекомых и мусора. Такие сетки легко снимаются и промываются обыкновенной водой.

Вытяжной вентиляторВытяжной вентилятор

В случае если вам не удалось найти в продаже описанные выше вытяжные вентиляторы либо же если вы не можете купить их по причине отсутствия достаточных денежных средств, приобретите обыкновенную модель. В санузле вентилятор рекомендуется подключать напрямую к выключателю – в результате вытяжка будет запускаться вместе с включением света.

Засверленные отверстия по окружностиЗасверленные отверстия по окружностиОбработанное отверстие для вентилятораОбработанное отверстие для вентилятора

Установка агрегата выполняется в соответствии с инструкцией, ничего сложного в этом нет. Обычно достаточно попросту прикрепить корпус и сопутствующие детали к стене с помощью саморезов. В целом же следуйте рекомендациям производителя выбранной вами модели вентилятора.

Смонтированный вентиляторСмонтированный вентиляторПанель для вентилятораПанель для вентилятора

Для дополнительного повышения эффективности воздухообмена рекомендуется создать 1-1,5-сантиметровые зазоры между полом и нижними гранями межкомнатных дверей. Такие зазоры нужны везде, за исключением санузлов. Для маскировки зазора можете установить специальную декоративную перфорированную панель или сетку.

Установка вентилятора с внутренней стороныУстановка вентилятора с внутренней стороныКонцевой выключатель для отключения вентилятораКонцевой выключатель для отключения вентилятораМонтаж проводов в кабель каналыМонтаж проводов в кабель каналы

Теперь вы владеете информацией, необходимой для самостоятельного обустройства простой приточно-вытяжной вентиляции. Следуйте полученным рекомендациям, и вы навсегда забудете о проблемах, связанных с неэффективным воздухообменом.

Установка вытяжного вентилятораУстановка вытяжного вентилятора

Цены на вентиляционные установки

Видео – Вентиляция в квартире своими руками

7 советов по организации системы вентиляции в квартире и доме: виды и варианты

Стараясь максимально сохранить драгоценное тепло в квартире, мы планомерно избавляемся от всех щелей. Не прошло и десятка лет, как практически все сменили старые деревянные окна на современные герметичные стеклопакеты, поставили двери, плотно прилегающие к коробке, заделали все щели в стенах. К нам пришло долгожданное тепло, но пришло оно не одно, а с непрошеными гостями – духотой, сыростью и плесенью. Виноваты мы сами, ведь до такой степени загерметизировали жилище, что избавили его от притока свежего воздуха. Пытаясь решить проблему, мы открываем форточки и окна, делая еще хуже, чем было раньше, а ведь решить подобную проблему несложно – нужна продуманная система вентиляции в квартире. Разбираемся с основными видами вентиляции и решаем, какой же вариант наиболее применим в каждом конкретном случае.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

  • естественная;
  • искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух. alt=»вентиляция в квартире» /> alt=»вентиляция в квартире» />

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

  • приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
  • вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать. alt=»вентиляция в квартире 3″ /> alt=»вентиляция в квартире 3″ />

По зоне обслуживания вентиляция бывает:

  • местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
  • общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

  • наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
  • моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше. alt=»вентиляция в квартире 2″ /> alt=»вентиляция в квартире 2″ />

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

  • для жилых зон воздухообмен должен составлять не менее 30 м 3 /час на каждого человека. Если площадь жилой зоны менее 20 м 2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м 3 на каждый квадратный метр помещения;
  • для кухни воздухообмен должен составлять 90 м 3 /час, если используется газовая плита на 4 конфорки, и 60 м 3 /час при использовании электрической плиты;
  • для ванной комнаты воздухообмен 50 м 3 /час при совмещенном санузле и по 25 м 3 /час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

№3. Проверка естественной вентиляции в квартире

Что в частных домах, что в многоквартирных естественная вентиляция работает одинаковым образом. Это самый простой вариант, дающий при определенных условиях неплохие результаты. Принцип работы естественной вентиляции был описан выше. При всей надежности такая система не всегда справляется со своей задачей. На вентиляционные каналы приходится около 40% теплопотерь квартиры в зимнее время, при установке современных окон пропадает источник свежего воздуха, поэтому приходится обустраивать клапаны или прочие системы, превращающие естественную вентиляцию в принудительную. К тому же, естественная система нередко становится причиной сквозняков и попадания шума в квартиру. alt=»принцип естественной вентиляции» /> alt=»принцип естественной вентиляции» />

Эффективность работы естественной системы вентиляции зависит не только от возможности притока свежего воздуха, но и от вентиляционного канала – он должен быть чистым, чтобы пропускать отработанный воздух.

Проверить работу естественной вентиляции в квартире несложно:

  • необходимо поднести к вентиляционной решетке зажженную спичку или свечку. Пламя должно наклоняться в сторону канала – это признак, что воздух спокойно покидает квартиру. Также используется небольшой кусочек тонкой бумаги, он должен прилипнуть к решетке; alt=»проверка естественной вентиляции» /> alt=»проверка естественной вентиляции» />
  • если пламя остается неподвижным, то можно попробовать снять решетку и убрать из канала скопившуюся грязь и пыль;
  • после очистки проверка повторяется, и если результаты неутешительны, то придется совершенствовать не только приточную вентиляцию, но и вытяжную. Если же с вентканалом все нормально, а в доме все равно душно и влажно, то модернизации потребует только приточная вентиляция.

Для повышения эффективности естественной циркуляции на кухне рекомендуют устанавливать вытяжку. alt=»проверка естественной вентиляции 2″ /> alt=»проверка естественной вентиляции 2″ />

№4. Виды систем принудительной вентиляции квартиры

В зависимости от поставленных целей принудительная вентиляция может быть:

  • принудительно приточной с естественной вытяжной;
  • принудительно вытяжной;
  • принудительно приточно-вытяжной с рекуперацией тепла или без нее. alt=»принудительная вентиляция» /> alt=»принудительная вентиляция» />

№5. Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

  • клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;принудительная вентиляция клапанпринудительная вентиляция клапан
  • механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;принудительная вентиляция проветривательпринудительная вентиляция проветриватель
  • бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;принудительная вентиляция бризерпринудительная вентиляция бризер
  • приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.принудительная приточная вентиляцияпринудительная приточная вентиляция

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

  • настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
  • кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

  • производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
  • наличие влагозащиты обязательно;
  • распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
  • обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру. alt=»принудительная вентиляция вентилятор» /> alt=»принудительная вентиляция вентилятор» />

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

№7. Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов. alt=»приточно вытяжная вентиляция» /> alt=»приточно вытяжная вентиляция» />

Вам будет интересно  Вентиляция в квартире

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

Виды вентиляции, функции, характеристики, цены

ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.

Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

  • По способу циркуляции воздуха: естественная и принудительная (механическая).
  • По назначению: приточная, вытяжная или приточно-вытяжная.
  • По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
  • По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

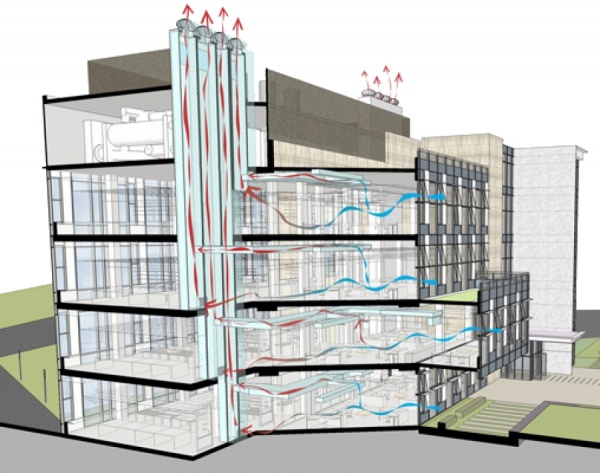

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.

Канальная и бесканальная вентиляция

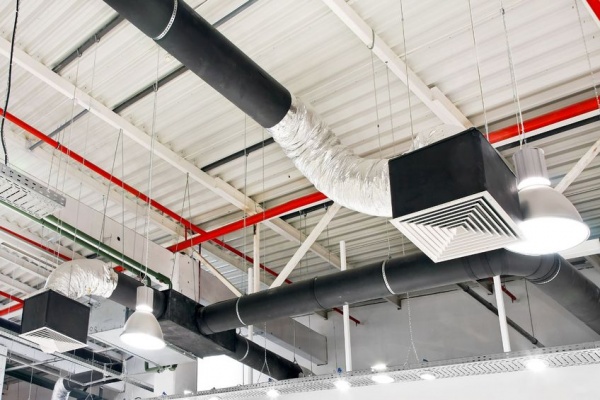

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.

Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.

Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

Приточно-вытяжная вентиляция квартиры — проектирование и монтаж

Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

2. Идти в ногу со временем, и установить современную систему вентиляции квартиры

Что дает правильная вентиляция в квартире?

1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.

2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы

Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.

Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире — это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.

Нормы по вентиляции и кондиционированию в квартире

Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

  • Кухня с электроплитой — 60 м3/час
  • Кухня с газовой плитой — 90 м3/час
  • Ванная, душевая, туалет — 25 м3/час
  • Совмещённый санузел — 50 м3/час
  • Кладовая, гардеробная — 25 м3/час

В соответствии, с которым оптимальная температура для жилых помещений составляет:

— В теплый период года – 22-25 гр.С

— В холодный период – 20-22 гр.С

Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой

2. С механическими притоком и вытяжной

3. Комбинированная: с механической вытяжкой и естественным притоком

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекупераций тепла - вентиляция в квартире

Приточно-вытяжная установка с рекуперацией

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года. Подробнее о рекуперации.

Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.

Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.

Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Приточно-вытяжные установки с рекуперацией тепла различного исполнения - вентиляция квартиры

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Рекуперация тепла
  • Удобное управление
  • Требуется место под оборудование
  • Относительно высокая стоимость
  • Требуется профессиональный монтаж

Принудительная приточно-вытяжная вентиляция без рекуперации

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.

Монтаж приточной установки в квартире

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или «iFresh» Lufberg или их аналоги.

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.

  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Удобное управление
  • Необходимо место для размещения оборудования и воздуховодов
  • Нет рекуперации тепла
  • Требуется профессиональный монтаж

Комбинированная система вентиляции

Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».

Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.

  • Относительно недорогой монтаж
  • Минимум места под оборудование
  • Минимум технического обслуживания
  • Нет фильтрации приточного воздуха
  • Нет подогрева притока
  • Минимальные нормы воздухообмена

Центральное кондиционирование

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

В качестве охладителей применяются фреоновые наружное блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Определённым недостатком центрального кондиционирования является сложность в регулировании температуры в разных помещениях. Изменять температуру приточного воздуха можно только всего сразу.

Также этот вид кондиционирования не дает сильного холода, поскольку производительность зависит от кратности, а в приточной вентиляции она не высокая. Скорее это облегченный тип кондиционирования, создающий легкую фоновую прохладу во всей квартире.

  • Высокое качество воздуха зимой и летом
  • Фильтрация, подогрев или охлаждение приточного воздуха
  • Гибкость управления
  • Нет внутренних блоков, лючков, дренажей т.п.
  • Сервис в одном месте
  • Требуется место для размещения оборудования
  • Относительно высокая стоимость
  • Сложность в регулировании температуры по зонам
  • Требуется профессиональный монтаж

Проектирование систем вентиляции и кондиционирования в квартире

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

  • Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.
  • Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.
  • В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.
  • Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую — из верхней зоны кухни — общеобменную.
  • Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.
  • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
  • Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с
  • Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.

Монтаж вентиляции и кондиционирования в квартире

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

  • Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.
  • Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
  • Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.
  • Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.
  • На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.
  • К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция - организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации. Уровень углекислого газа влияет на самочувствие

Уровень углекислого газа влияет на самочувствие

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление. Один из вариантов организации притока свежего воздуха - клапан в стене

Один из вариантов организации притока свежего воздуха — клапан в стене

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что "вытягивать" канал должен весь требуемый объем воздуха

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана - простое устройство

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме - устанавливаются вентиляторы подходящего типа

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция - отдельные устройства в каждой комнате, вытяжка - через кухню или ванну

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка - централизованная

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

    Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования. Сначала надо нарисовать, как будет двигаться воздух - от притока, к вытяжке

Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения. Деталировка - подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Приточная вентиляция в квартире с фильтрацией: виды, монтаж

До недавнего времени мы не задумывались о качестве воздуха в наших квартирах, полагаясь на то, что вполне достаточно периодического проветривания и установки вытяжки на кухне. Сегодня создание дополнительных систем становится необходимостью. Это понимают не только владельцы квартир и частных домов, но и изготовители, которые предлагают эффективные вентиляционные установки. Как не растеряться при выборе и что будет максимально полезно для создания благоприятного микроклимата в помещении? Приточная вентиляция в квартире с фильтрацией для подачи свежего воздуха – это самое оптимальное решение, которое по желанию можно дополнить разнообразными полезными опциями.

Принцип работы приточной вентиляции

Читайте в статье

Зачем нужна приточная вентиляция с фильтрацией в квартире

Во время проведения ремонтных работ в первую очередь уделяют внимание дизайну, выбирают отделочные материалы, анализируют их сочетание. Мало кто задумывается о микроклимате. И зря. Современные материалы являются высококачественными в плане экологичности, имеют отличные показатели энергосбережения, пожароопасности. Но многие из них обладают низкой воздухопроницаемостью. На это не все обращают внимание.

Если взять обычную среднестатистическую квартиру и проанализировать материалы, мы видим:

Обычная квартира довольно герметична. Естественным путём без проветривания свежий поток воздуха практически не попадает в квартиру. Помимо этого, часто для отделки выбирают натяжные потолки, виниловые обои, ламинированные панели, кафельную плитку, гипсокартон. Это усугубляет воздухопроницаемость.

Недостаток свежего воздуха сказывается на здоровье. Это нарушение сна, головные боли, снижение иммунитета, частые простудные заболевания, онкология. Естественная вентиляция решает проблему воздухообмена лишь на время. Самое эффективное и комфортное – это устройство в квартире принудительной вентиляции.

Эффективность работы приточной вентиляции справляется с разными видами загрязнений

Приточная вентиляция − что это такое

Приточно-вытяжная вентиляция обеспечивает максимально комфортный микроклимат в помещении. К основным её достоинствам относят:

  • все элементы изготовлены из экологически безопасных материалов;
  • перед подачей в помещение воздушные массы проходят предварительную очистку;
  • дополнительно устройство можно укомплектовать системой увлажнения, обеззараживания, ионизации воздушных потоков;
  • при правильном монтаже система абсолютно безопасна;
  • большой срок эксплуатации;
  • возможность самостоятельного монтажа, что существенно сокращает затраты.

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

«Систему приточной вентиляции можно укомплектовать рекуператором (теплообменником) роторного или пластинчатого типа.

«Организация приточно-вытяжной системы в частном доме

Статья по теме:

Качественная очистка воздуха в квартире при помощи приточной вентиляции с фильтрациейРекуператор для частного дома помогает обеспечить достаточный доступ свежего воздуха. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.

Принцип работы приточной вентиляции

Устройство приточно-вытяжной вентиляции в многоквартирном, частном доме или гараже подразумевает предварительную прокладку вентиляционных каналов, по которым поступают в помещение воздушные массы. Вентиляционная установка может монтироваться на улице. С её помощью свежий воздух поступает в дом.

При необходимости в помещении для нагрева уличного воздуха устанавливается конвектор. Уровень обогрева или охлаждения зависит от производителя.

Принцип работы системы следующий:

  1. Воздух нагнетается в квартиру вентиляционной установкой.
  2. В помещении, благодаря перепаду давления, загрязнённые массы выходят наружу через вытяжные каналы.

Невзирая на то, что в многоквартирных домах вентканалы монтируются во время строительства, при необходимости индивидуальную вентиляционную систему для квартиры можно установить и самостоятельно.

Устройство компактной приточно-вытяжной системы

Основные разновидности приточной вентиляции

Оптимальным считается вентилирование, с помощью которого в течение 2 часов объём воздуха полностью меняется. Это возможно только с помощью приточной системы. Работу приточно-вытяжной вентиляции для квартиры разделяют на 2 этапа:

  • приточная система принудительно подаёт воздушные массы с улицы, очищает их, при необходимости нагревает;
  • вытяжная система удаляет загрязнённый воздух.

Приточно-вытяжная вентиляция объединяет эти два процесса. В результате микроклимат в помещении становится комфортным и сбалансированным.

Вытяжная система предотвращает появление плесени и грибков в местах повышенной влажности

Основные элементы приточно-вытяжной вентиляции для квартиры

Устройство принудительной вентиляции в квартире с пластиковыми окнами включает в себя следующие узлы, оборудование и элементы:

  1. Узел воздухозабора. В него включены раструб, клапан регулирования и решётка.
  2. Система фильтрации.
  3. Узел подогрева воздушного потока.
  4. Система приточного воздуховода. Она состоит из труб, которые соединены в раструб, по ним массы подаются в помещение. Дополнительно может быть установлена система фильтрации, в том числе и шумопоглощающая.
  5. Может быть установлен рекуператор.
  6. Вентканалы вытяжные для отвода загрязнённых масс из помещения. Они монтируются в стенах или на потолке.
  7. Вентилятор, создающий в каналах напор и разряжение.
  8. Система управления настраивает характеристики процесса воздухообмена.

Это следует знать! Температура воздушных масс, которые поступают в помещение, не должна быть ниже +18°C, в связи с чем приточно-вытяжную систему чаще всего монтируют с подогревом.

Типы приточных систем вентиляции для квартиры

Приточно-вентиляционную установку можно классифицировать по следующим признакам:

  • канальные и бесканальные. В первых воздушные массы подаются по воздуховодам, во вторых – через приточные отверстия;
  • сборные и моноблочные. Первые состоят из отдельных частей. В конструкцию вторых входят фильтр, система воздуховодов, нагреватель воздуха, элементы управления.

Также приточные системы можно разделить по способу вентилирования:

  • местные − приток к определённому месту;
  • комплексные – приточная система работает равномерно по всей площади;
  • аварийные или противодымные – срабатывают при повышенной задымлённости во время пожара.

Приточная вентиляция с подогревом воздуха

Непрерывный подогрев воздушных потоков происходит благодаря теплообменнику − рекуператору. Это необходимо для создания комфортного микроклимата в прохладное и зимнее время года. Принцип работы следующий: теплообменник пропускает воздушные потоки, не смешивая их с массами, которые выводятся из помещения. Иными словами, входящие и выходящие потоки распределяются по разным каналам, которые расположены впритык друг к другу, за счёт чего между ними происходит теплообмен.

Второй вариант обогрева − с помощью кондиционера, работающего в режиме теплового насоса, или калорифера. В такой системе отработанные воздушные массы смешиваются с приточными, очищаются, нагреваются до установленной температуры и подаются в помещение.

Приточно-вытяжная система с калорифером

Кондиционер с приточной вентиляцией для квартиры

Такой вид установки самый дорогостоящий. В нём предусмотрена система дополнительной фильтрации, установка компрессора, конденсатора и испарителя. Она включает в себя одновременно и вентилирование воздушных масс, и охлаждение / обогрев.

Самые дорогие имеют автоматическое управление. Датчики самостоятельно мониторят состояние воздуха, сравнивают с заданными параметрами и включают требуемый режим.

Приточно-вытяжная система с кондиционером в интерьере комнаты

Система очистки воздуха для квартиры

При выборе оптимальной и эффективной системы очистки приточно-вытяжной установки для квартиры учитывают несколько факторов:

  • производительность вентиляционной установки, с помощью которой за определённый период должна быть произведена одно- или двукратная замена воздушных масс;
  • показатель шума в установке не должен превышать допустимые санитарные нормы;
  • техническое обслуживание и ремонтопригодность.

Для небольших городских квартир можно остановить свой выбор на небольших системах. Они стоят недорого, их установка обычно не вызывает сложностей. Оборудование компактно, его можно поставить на балконе, в комнате под окном, на стене или под потолком. Работают такие агрегаты с небольшим показателем шума и обслуживают площадь до 50 кв.м. Дополнительно могут быть укомплектованы функцией подогрева воздушных масс.

Полноценные системы следует приобретать для частных домов или квартир большей площади. Они оборудованы дополнительными опциями: климат-контролем, непрерывным воздухообменом, мониторингом качества воздуха.

Установка системы очистки в одном корпусе

Выбор фильтра воздуха для квартиры

Система очистки комплектуется фильтрами. В зависимости от заданных характеристик они классифицируются на следующие виды:

ФотоОписаниеСтепень очистки
G3-G4 −грубой очистки. Для них применяется синтетическое тканевое полотно или сетка из металла.До 10 мкм
F5-F9 – тонкой фильтрации, выполненный из стеклоткани.До 1 мкм
НЕРА-фильтры.До 0,1 мкм

Фильтры для воздуха в квартиру защищают вентиляционную систему от попадания загрязнений, благодаря этому продлевается срок эксплуатации установки, в помещение проникает минимальное количество пыли и загрязнений, что способствует более благоприятному микроклимату. Их установку следует закладывать ещё на стадии проектирования.

Фильтры для приточной вентиляции в квартире можно классифицировать на следующие виды:

  • механические – выполняют двойную защиту: очищают воздух и приточно-вытяжную вентиляцию от внешних загрязнений. Они задерживают крупные частицы, шерсть и пыль;
  • рулонные − они изготовлены из полиэстера. Фильтры разных производителей могут отличаться по толщине;
  • ячейковые – могут быть гофрированными в виде кассеты или мешочными (карманными). Первые устанавливаются практически во всех вентиляционных установках. Карманные используются после фильтров грубой очистки. Они способны улавливать пылевые отложения;
  • электростатические – улавливают масляные отложения. Для них требуется периодическая очистка;
  • панельные – выполнены в виде рамки с сеткой, на которой закреплена фильтрующая ткань.

Борьба с бактериальным загрязнением воздуха

Для борьбы с бактериальными загрязнениями фильтры средней и грубой очистки не подойдут. Для этих целей предназначен ионизатор воздуха. С его помощью не только очищаются воздушные массы, он также способен уничтожать бактерии и вирусы. Ионизатор работает не отдельно, а комплексно с системой вентиляции.

Совместная работа узлов качественно и эффективно уничтожает различные виды загрязнений воздушных потоков, продлевается срок эксплуатации приточно-вытяжной вентиляции.

Система с ионизацией воздушных масс максимально очищает воздушные потоки

Основные нюансы монтажа приточной вентиляции в квартире своими руками

Систему вентиляции можно сделать по-разному: с балкона, на полу или с наружной стороны здания. Проще всего её смонтировать под потолком. Работы выполняются после черновой отделки. Можно выбрать моноблочную конструкцию или систему, состоящую из наборных элементов.

Моноблочную приточно-вытяжную вентиляцию установить своими руками проще. Все узлы собраны в одном блоке, который оснащён хорошей звукоизоляцией, к тому же она компактна. Можно выбрать установку с рекуператором и увлажнителем воздушных масс.

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

«При выборе установки предпочтение следует делать системе с дополнительной фильтрацией, которая максимально очищает воздух.

В наборную систему включены следующие узлы:

  • вентилятор приточно-вытяжной;
  • рекуператор;
  • система фильтрации;
  • дополнительные узлы, которые повышают качество воздушных масс.

Пошаговый процесс монтажа приточно-вытяжной в комнате представлен в таблице ниже:

ФотоОписание работ
В первую очередь необходимо подготовить отверстие в наружной стене. Для этого предварительно на ней следует закрепить установку для бурения.
Далее вставить трубу воздуховода в отверстие, снаружи нужно закрыть декоративной решёткой.
Выполнить монтаж и крепление системы со стороны квартиры.
Декоративная панель вписывается в оформление помещения.

Данный процесс монтажа подробнее можно посмотреть в видео ниже:

Обзор приточной вентиляции «Бризер Тион 02»

Для домашней установки хорошо зарекомендовала себя приточно-вытяжная система «Бризер Тион 02» производства РФ. По отзывам потребителей, она гарантирует хорошее очищение воздуха. Кроме того, систему довольно легко установить своими руками.

Основные технические характеристики:

ПараметрыВеличина
Мощность, мин/макс, Вт40−120
Напряжение, В/Гц220/50
Расход воздушных масс, куб.м/ч45, 70/120
Уровень шума, дБ8,5
Габариты, В×Ш×Г, мм511×451×163
Вес, кг8,5
Температурный режим, °CОт -25 до +45

Приточная вентиляция «Бризер Тион 02» предназначена для обслуживания помещений до 40 кв.м. К основным достоинствам конструкции относят:

  • работает в трёх режимах;
  • имеет 3 степени очистки воздуха. Есть базовый угольный фильтр, который задерживает 60 видов загрязнений. НЕРА-фильтр со степенью очистки до 95%, который задерживает мельчайшие бактерии, грибок и аллергены. Адсорбционно-каталитический фильтр задерживает запахи, смог, выхлопные газы;
  • встроенная система климат-контроля:
  • пониженный уровень шума;
  • вентиляторная установка работает в 3 режимах;
  • есть ночной режим;
  • пульт с дистанционным управлением.

Установку рекомендовано монтировать около окна, монтаж занимает не более часа. Со стороны улицы канал закрывается декоративной решёткой.

Модель «Бризер Тион 02»

Обзор цен на системы приточной вентиляции для квартиры

Стоимость установки зависит от многих факторов: производителя, мощности, наличия дополнительных опций. Перед покупкой приточной вентиляции следует рассчитать её мощность к площади помещения, выбрать необходимый набор опций. Предлагаем ознакомиться с ориентировочной стоимостью некоторых установок:

Статья по теме:

Качественная очистка воздуха в квартире при помощи приточной вентиляции с фильтрациейВентиляция в частном доме своими руками. В публикации рассмотрим общие параметры и требования, виды, схемы вентиляционных систем, подготовку расчетов и проектной документации, пошаговый монтаж с комментариями и советами специалистов.

Заключение

Для создания качественного и благоприятного микроклимата в квартире или частном доме важна не только подача свежих воздушных масс, но и устранение загрязнённых. Вентшахты, которые монтируются во время строительства, неспособны выводить отработанные воздушные массы с должной эффективностью. Современные приточно-вытяжные системы обеспечат поступление чистого воздуха, устранят запахи. Кроме этого, они предотвратят проявление грибковых образований и плесени.

В статье мы подробно объяснили возможности приточно-вытяжных установок, их положительное влияние на создание здорового микроклимата в помещении. Надеемся, что обзор был полезен нашим читателем. Поделитесь вашим мнением в комментариях. Мы с удовольствием ответим на все вопросы.

И в заключение предлагаем посмотреть видео, как работает приточно-вытяжная система, её польза для здоровья всех членов семьи:

Качественная очистка воздуха в квартире при помощи приточной вентиляции с фильтрацией

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как сделать вентиляцию приточную, вытяжную

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Типы вентиляции

Различают следующие типы вентиляции:

Приточная, когда на входе воздушного потока в помещение искусственно создается давление внутри комнаты меньше чем снаружи. Вытяжная, когда наоборот, избыточное давление создается для выхода потока воздуха из помещения.

В сущности, задача как правильно сделать вентиляцию своими руками и сводится к созданию разности давлений. При этом потоки воздуха должны соответствовать следующим требованиям:

а) двигаться равномерно, без завихрений, (носить «ламинарный» характер);б) не создавать сквозняков, то есть «узких» потоков воздуха, более холодных чем воздух в помещении;в) обеспечивать воздухообмен в пределах санитарных требований.

Строительными нормами предусмотрены следующие параметры воздухообмена: для жилых помещений не менее 3 м3/час на м2 площади; для санузлов и кухонь от 60 м3/час (в зависимости от вида плиты).

Кажется, что объемы велики, однако стоит учесть, что канал, сечением 120х120 мм при скорости потока воздуха порядка 2 м/с обеспечивает проход 100 кубометров воздуха в час. Сила такого потока способна вызвать заметное отклонение пламени свечи, но с трудом ощущается (или даже не ощущается вообще) на сухой коже.

По методу обеспечения перепада давления, вентиляция бывает естественной и принудительной. В последнем случае как раз и используют вентиляторы различных моделей.

Естественная вентиляция использует тот факт, что воздух, имеющий разную температуру, имеет разную плотность и, соответственно, разный вес. Теплый, легкий воздух устремляется вверх, выходя из открытых форточек, щелей, вентиляционных каналов. Более тяжелый, холодный, заходит через различные щели и проемы, вытесняя легкий теплый.

Составные части системы

Более сложные варианты приточно-вытяжной вентиляции могут дополнительно включать в себя следующие элементы:

  • вентилятор для принудительного удаления воздуха;
  • звукоглушители для любых вентиляторов;
  • воздуховод, воздухозаборники и распределители для обеспечения непрерывной циркуляции воздушных потоков по комнатам;
  • воздухозаборную решетку, которая защищает вентиляцию от попадания в нее животных и мелких предметов;
  • клапан на воздухозаборнике – препятствует поступлению воздушного потока в помещение при отключении системы;
  • фильтр;
  • калорифер для подогрева воздушных масс в холодное время;
  • рекуператор для экономии электроэнергии.

Если глобальный ремонт в вашем доме не планируется, добиться естественной вентиляции можно такими способами:

  • подрезать уплотнитель на пластиковых окнах для получения щелей;
  • сделать отверстие в стене и затем встроить в него приточный механизм;
  • купить и поставить пластиковый стеклопакет со встроенным регулируемым клапаном;
  • встроить такой клапан в обычное пластиковое окно;
  • обзавестись бытовым кондиционером с функцией воздушной подачи с улицы.

Виды вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта обустройства:

  1. Естественная – потоки свежего воздуха поступают в помещение через щели, окна, двери. Насыщенные углекислым газом – выходят через вентиляционные отверстия в санитарных комнатах (туалете, ванной) и на кухне.
  2. Принудительная – все процессы воздухообмена выполняет специализированное оборудование.
  3. Смешанная – одно из естественных направлений воздуха (приток или забор) заменяют механическим.

Естественная вентиляция основана на разнице температур и давления на улице и в помещении. Отсюда и недостаток – стабильная работа возможна в холодное время года и тогда, когда температура внутри здания выше наружной. Кроме того, для ее функционирования воздух должен постоянно и беспрепятственно поступать и отводиться.

Элемент механической вентиляции

Принудительная вентиляция в частном доме подразделяется на: наборную, в составе – отдельные компоненты и моноблочную, у которой все элементы конструктивно собраны в один блок. Недостатками считается высокая цена, сложности монтажа, для наборной – необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме разное для каждого вида. Так, естественная вентиляция оборудуется только венткоробами и трубами.

Для принудительной вентиляции применяют:

  • вентиляторы;
  • фильтры;
  • ионизаторы;
  • электронагреватели воздуха;
  • осушители;
  • рекуператоры.

Приточная вентиляция в доме побуждается такими устройствами:

  • стеновым клапаном;
  • клапаном инфильтрации;
  • приточной установкой.

Для работы вытяжной, в основном, используют вентиляторы с разными конструктивными решениями – осевые, канальные. Зачастую, с их помощью удается решить проблему «вялого» забора влажного и отработанного воздуха в ванной и туалетной комнатах.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в помещение может быть из различных мест, а удаление воздуха только через одну или две вентиляционных шахты.

Для проверки силы потока воздуха, который уходит из квартиры, нужно приложить лист бумаги на вытяжную решетку полностью закрыв её. При нормальном потоке воздуха бумага должна прилипнуть к решетке.

Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную

Если бумага прилипла, то вытяжка работает.
Проверка вентиляции с помощью открытого огня считается небезопасным методом. В вытяжной шахте при её неисправности может скопиться горючий газ.

Если же этого не произошло, то можно говорить о слабом потоке воздуха. Слабый поток воздуха может быть вызван двумя причинами: отсутствие нормального притока воздуха и проблемы в вытяжной шахте. Выяснить, какая из причин влияет на вентиляцию, очень легко. Достаточно открыть окна в комнате. Если бумага после этого прилипла к вытяжному отверстию, то проблема в недостаточном притоке воздуха, значит нужно организовывать дополнительный приток. Это можно сделать с помощью установки приточного клапана.

Если же при открытых окнах бумага не прилипает, то необходимо проверять вытяжную шахту. Для собственников квартир в многоквартирных домах для проверки вытяжной шахты следует обращаться в управляющую компанию.

4 Определяемся с оптимальной системой

Фото типичного проекта

Профессионалы акцентируют внимание на том, что проектирование вентиляции в частном доме принято начинать еще на стадии подготовки документации будущего жилья. Качественный критерий любого современного проекта – наличие всех коммуникаций, необходимых для комфортной жизни людей

И в этом контексте наличие свежего воздуха – важная составляющая гармонизации окружающего пространства.

Многие хозяева коттеджей не выполняют никаких предварительных расчётов, а оборудуют жильё мощными механическими системами. В таком случае вентиляторы могут принудительно охлаждать внутреннее пространство

Специалисты акцентируют внимание на том, что вытяжка в частном доме должна быть естественной, если необходимости в дополнительном воздухообмене нет. Ввиду своей природности она гарантирует естественный влажностный режим для всех, кто находится в черте жилого пространства

Объём чистого воздуха для разных комнат

Правильная вентиляция в частном доме своими руками создается на основе заданной нормы объёмной скорости воздуха. Если речь идёт о механическом решении, соответствующее значение может варьироваться в пределах от 3 до 5 м3/час. Естественная система обеспечивает прогон до 1 м3/час. Сложность заключается в том, что если жилье имеет подвальные помещения, то без принудительной системы не обойтись.

На видео ниже представлена информация о том, как устроена система вентиляции в загородном доме:

Использование приточного клапана

Приточный клапан может быть установлен в современный оконный блок или в наружную стену помещения. В первом случае возможна его самостоятельная установка или покупка оконных систем, уже имеющих такое устройство в своей конструкции.

Что касается установки приточного клапана во внешней стене помещения, то она также не представляет особой сложности и может быть выполнена своими силами. Такой клапан монтируется над батареей отопления или под потолком. В первом случае появляется возможность несколько повысить температуру поступающего в квартиру воздуха в зимний период.

Для повышения эффективности функционирования такого клапана может использоваться вентилятор. В тех местностях, где средняя температура зимой опускается до низких значений, используют электрический подогрев воздуха в приточных клапанах.

Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную

С внешней стороны стены отверстие для забора воздуха закрывается решеткой, что позволяет избежать попадания в него пыли, мелкого мусора, насекомых и т. д.

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

  • для жилых зон воздухообмен должен составлять не менее 30 м3/час на каждого человека. Если площадь жилой зоны менее 20 м2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м3 на каждый квадратный метр помещения;
  • для кухни воздухообмен должен составлять 90 м3/час, если используется газовая плита на 4 конфорки, и 60 м3/час при использовании электрической плиты;
  • для ванной комнаты воздухообмен 50 м3/час при совмещенном санузле и по 25 м3/час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

Создание схемы вентиляции частного дома

Сказать точно, какую именно систему вентилирования лучше всего выбрать, нельзя, потому как все зависит от этажности здания, его проекта и других особенностей. Главное, что необходимо помнить при создании плана вентиляции в частном доме своими руками, это то, что составляются они под определенный, конкретный проект, и самым эффективным считается комбинированный вариант.

С выходом в стену

Нередко при строительстве дома используют вентиляцию с выходом в стену. Этот вариант считается более простым и менее затратным, поэтому она так популярна среди застройщиков.

Свежий воздух в здание поступает либо через оконные проемы, либо же через специально созданные отверстия в стенах. Такой вариант вентиляции отлично подходит для сложных проектов.

С выходом через кровлю

Такой способ проветривания подходит для несложных проектов, потому как сложная конструкция кровли очень сильно усложняет систему воздухообмена в сооружении. Если же хозяин дома все-таки решил выбрать рассматриваемую вентиляцию, то он должен позаботиться о том, чтобы вентиляционная труба была достаточно высокой, тогда и вентилирование будет действительно эффективной.

Вентиляция в частном доме своими руками, схема планирования которой должна быть тщательно продуманной и при ее расчете должны быть учтены все факторы, которые могут повлиять на ее эффективность.

Вентилируем помещение с пластиковыми окнами

Преимущества и недостатки систем естественной и принудительной вентиляции

В таблице показаны основные достоинства и недостатки разных систем вентиляции в частном доме.

При наличии не герметичных строительных конструкциях и отопительных приборов горения минимальная

Таким образом, для частных домов (кроме герметичных), наиболее рациональна комбинированная схема: принудительная вентиляция подвала, санузла и кухни, естественная приточная вентиляция в частном доме, остальных помещениях.

Нормативные требования

Поскольку обмен воздуха непосредственно воздействует на качество жизни, точные параметры его указаны в специальных нормативных документах. Их составители широко использовали плоды многолетних научно-технических исследований. Главным источником, с которым следует ознакомиться любым заказчикам вентиляционных систем, является свод правил 54.13330.2016 «Здания жилые многоквартирные» – это дальнейшее развитие норматива 2003 года

Но важно понимать, что расчеты нельзя завершать простым суммированием цифр по отдельным помещениям. В случае жилых комнат воздухообмен трактуется как приход воздуха снаружи и отвод его в кухню или санитарный узел

Что касается технических частей квартиры, тут воздухообмен определяется как сочетание приходящего из жилых комнат воздуха и его отвода за пределы объекта владения. Отсюда следует, что придется вычислять нужные величины приточной и выходящей массы. За основу обычно берут наибольшее значение, чтобы гарантированно застраховаться от неожиданностей.

Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную

Приличный уровень расчета воздухообмена (с минимальной погрешностью) возможен исключительно для искусственного варианта. Нормативы предусматривают, что при естественной циркуляции должны учитываться:

  • избыточная концентрация водяных паров;
  • дефицит кислорода;
  • избыточная по сравнению с нормой концентрация углекислоты.

Другим требованием, предусмотренным в российской нормативной базе, будет поддержание притока уличного воздуха в жилой и кухонной зоне. Удалять воздушную массу нужно как минимум из кухонь, туалетов и ванных, вне зависимости от площади этих комнат. Строжайше запрещается проникновение воздуха, побывавшего в технических помещениях, в другие помещения квартир. Стандарты предусматривают также то, что воздух должен проходить из одного помещения в другое даже тогда, когда двери плотно притворены. Придется или делать отверстия, или поднимать полотно над порогом, оставляя зазор.

Комнаты подлежащие оборудованию вентиляционными каналами

На кухнях рекомендуется использовать дополнительную автономную вытяжку, заранее определяясь с ее типом. Проще и дешевле всего установить подвесную конструкцию, но она требует регулярной замены угольных фильтров. Если актуальна повышенная мощность такого устройства, надо выбирать встраиваемый вариант. Дополнительным преимуществом его оказывается длительная эксплуатация алюминиевого фильтра. Этот очиститель просто моют и возвращают на место.

Бывает так, что даже сила встроенных моделей не удовлетворяет людей. В этом случае нужно выбирать каминные (иногда называемые купольными) вытяжки. Они становятся отличными помощниками в кухне большого размера. Что касается ручного проветривания, его смело можно охарактеризовать как наименее эффективный способ решения проблемы. Дело не только в зависимости от человеческих усилий: снаружи поступает воздух, который обильно насыщен токсинами, аллергенами, в комнате становится шумно.

Вентиляция с подогревом актуальна в зимнее время. Но потребность в ней также присутствует и осенью, и весной. Во многих регионах России погодные условия и в летний период могут ухудшаться до опасных значений. Подогрев входящего воздуха помогает избавиться от опасности холодных сквозняков и провоцируемых ими респираторных заболеваний.

Варианты систем вентиляции для квартиры

Одним из решений в данной ситуации является установка приточной вентиляции. Из каких вариантов в этом случае предстоит выбирать?

Канальная система приточной вентиляции для квартиры – это инженерный комплекс, который способен обеспечить принудительный (с помощью вентилятора) приток, фильтрацию, подогрев и вывод воздушных масс. В состав канальной вентиляции обычно входят вентиляторы в комплекте с глушителем, гофрированные трубы, блоки фильтрации, рекуператор/нагреватель. Воздуховоды, как правило, монтируются над потолком, а само оборудование – на балконе или лоджии. Этот вариант – один из лучших, практически бесшумный и комплексный.

Вместе с тем это дорогое удовольствие – вместе с монтажом такая «приточка» обойдется в среднем в 300 000-500 000 рублей для квартиры площадью от 90 кв.м. Не подходит для типового жилья в многоэтажках с высотой потолков 265 – 275 см и общей площадью менее 100 квадратных метров. Также требует ежегодное полноценное обслуживание и чистку воздуховодов.

Вариант второй: монтаж вентиляционных клапанов

Приток воздуха с улицы в этом случае обеспечивается через специальные клапаны, которые врезаются в профиль стеклопакета пластикового окна. Этот вариант требует замены стеклопакета на стекло с подготовленным отверстием. Есть и альтернатива – можно поискать в продаже специальные окна с уже встроенными вентиляционными клапанами. Цена вопроса – около 40 000 рублей за одно стандартное окно.

Вариант третий: бесканальные «приточки»

Бесканальные вентсистемы – это разновидность вентиляционного оборудования, которое лишено воздуховодов. Оно обеспечивает приток воздуха через сквозное отверстие в смежной с улицей стене. Такие «приточки» разделяются по способу подачи:

  • пассивные (воздушный поток попадает в квартиру «самотёком», за счет разницы давлений);
  • принудительные (оснащенные встроенным электрическим вентилятором и подогревом).

Примером пассивной бесканальной вентиляции является приточный клапан – пластиковая трубка с теплоизоляцией и шумоизоляцией. Вставляется в отверстие, которое бурится в стене.

Активная «приточка» – это устройство, оснащенное вентилятором и фильтром (или комплексом фильтров). Монтируется на внешнюю стену.

Пример проектирования и расчёта

Система вентиляции ванной комнаты в частном доме

Обустраивая систему вентиляции своими руками в ванной, необходимо учитывать, что в ходе пользования ванной комнатой, там возникает избыточная влажность, появляется конденсат. Металлические детали и элементы, на которых собирается конденсат в ванной начинают ржаветь.

Схема вентиляции ванной комнаты должна быть предусмотрена проектом. Она предполагает устройство вентиляционной шахты, вход в которую со стороны ванны закрывается решеткой. Приточный воздух может попадать в помещение ванной через открытые форточки и зазор между дверью о полом. Естественная вентиляция обеспечит оптимальную влажность и температуру в помещении ванной.

Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную Как сделать вентиляцию приточную, вытяжную

На заметку! Если ванная комната расположена на втором или третьем этаже дома, для устранения влажности и конденсата, применяется принудительная вентиляция. В такой системе используют вентилятор.
Схема движения потоков воздуха внутри помещения.

В совмещенных ванных комнатах и санузлах применяется вентиляция канализации в частном доме. Существует несколько вариантов установки вентиляционных труб для таких помещений. Один из них – проведение вентиляционной трубы вдоль стены дома. Такая труба внешне будет походить на водосточную трубу. Длина вентиляционной трубы должна быть такой, чтоб начало ее было выше покрытия крыши. Рекомендуется применять диаметр трубы 11 см. Полную и подробную инструкцию можно найти в видео-материалах о монтаже вентиляции в санузлах.

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Схема вентиляции в квартире многоэтажного дома. Система вентиляции в многоэтажных зданиях

До сих пор еще «живы» знаменитые «пятиэтажки-хрущевки», серийное строительство которых длилось в период 1959-1985 гг. по максимально дешёвым типовым проектам с возможностью посемейного заселения. К середине 80-х (срок, отведенный для окончательного построения коммунизма) в них проживало 85 процентов семей СССР. Часть из них живет в таких панельных сооружениях и сейчас, хотя название страны и исчезло с карты.Технология строительства была относительно проста: компоненты панельного дома (крупноформатные железобетонные плиты) в большинстве своем изготавливались в заводских условиях. Строительство панельного дома можно сравнить со сборкой детского конструктора. Дома такого типа обеспечивали крышу для проживания большинству советских семей, но имели существенные недостатки: межпанельные швы, сквозь которые со временем начинали проникать сквозняки и влага, высокая звукопроницаемость.

В перечень элементов панельных зданий входит все, что имеется в современных жилых зданиях (от фундамента до крыши), в том числе и инженерные системы. О них, а точнее о вентилирующих системах, главнейшей составляющей комфортной жизнедеятельности человека, и поговорим.

Схемы организации вентиляции

Естественное побуждение притока и оттока воздуха в раздельном режиме (неуправляемая схема). Приток воздуха осуществляется самопроизвольно, благодаря тяге, возникающей при его оттоке. Здесь устраивают разводку отводных вентиляционных каналов с обязательным зонированием с целью сохранения чистоты воздушного потока и возможно полным исключением проникновения использованного воздуха обратно в жилые помещения, а также с учетом этажности последних. Для этого выполнялись внутренние вытяжные вентиляционные шахты (каналы-спутники), объединяемые в блоки, и их выводка к общему (сборному) каналу через этаж. Для вентканалов двух верхних этажей (5-6 этажи) устраивали отдельные отводы, т.к. на такой высоте сравнительно малый уровень наружной зашумленности.

Естественный приток воздушной массы и механический отвод использованного воздуха (комбинированная схема). В панельных зданиях чаще применялась схема приточно-вытяжного вентилирования с естественной тягой, не требующей дополнительного обслуживания. В ней использовался физический принцип воздухообмена за счет разницы температур внутренних (за счет щелей и форточек) и наружных воздушных потоков. Процесс вентилирования может выполняться и наоборот. Но эта схема оказалась качественно неэффективной − уличный шум, излишние потери тепла, повышение влажности из-за незначительного притока воздуха извне. Все это вынудило применять механическую вытяжную схему воздухообмена, т.е. регулируемую комплексную вентиляцию, в особенности, принудительный отток воздушных масс.

Механические приток и отвод воздушного потока(полностью принудительная схема вентиляции). Как уже отмечалось, для каждой квартиры дома из панелей в начале строительства предусматривается свой индивидуальный канал – так называемая разгонная (сборная) шахта для компенсации разницы давлений в здании на разных этажах. В панельных домах (5 этажей и ниже) шахта одна, а кухонные вентотверстия выходят сразу в нее. Для санузлов сооружены отдельные каналы. Поэтому двери в туалетах и ванных комнатах не должны быть абсолютно герметичными и препятствовать проходу чистого воздуха.

Эта схема организации воздухообмена функционирует на основе смешивания воздушных потоков на высокой скорости и их выдавливания. Она состоит из герметичных, хорошо утепленных вертикальных каналов с отверстиями, закрытыми специальными решетками, либо отдельных шахт, конструкция которых и расположение непосредственно зависят от степени чистоты забираемого воздуха. Герметичность предотвращает конденсацию водяных паров удаляемого воздуха и препятствуют образованию ледяных пробок внутри воздуховода. Утепление снижает теплопотери и звукопроницаемость.

Устройство вентиляции панельного дома

Приток воздуха. Приток воздуха в жилые квартиры происходит через входную дверь, окна и щели, а наружу удаляется через вентотверстия в шахту, затем через венттрубу на крыше. На последних этажах здания вентиляция слабее, и в таких квартирах может быть смонтирована принудительная вентиляция, для чего еще на этапе строительства дома застройщиком предусматривается вентиляционное оборудование: в воздуховод размещаются вентиляторы, или специальные осевые устройства (вытяжки), усиливающие естественную тягу воздушного потока.

Отток воздуха. Вентиляция − это единая система. В панельном доме на нормальное функционирование этой системы влияют все ее составные части, то есть квартиры. Может случиться, что в разгонных шахтах значительного количества квартир по каким-либо причинам (засорение, перекрытие или самовольный перенос вентиляционного канала) она нарушится, возможен сбой в работе общей шахты. И еще. Сегодня вентиляции нужно уделять больше внимания при установке пластиковых окон − современного, скрытого до поры до времени, «бича» для «хрущевок», особенно старой постройки. Из-за их высокой герметичности стабильная циркуляция воздуха нарушается, и придется задуматься о дополнительном способе обеспечения притока воздуха извне в квартиру.

Заключение

В заключение скажем, что вентиляция (комбинированная схема) в невысотном здании из ж/б панелей — самый подходящий вариант из существующих систем вентилирования, поддерживающий постоянную подачу чистого воздуха и невозможность попадания запахов из кухни и санузла в жилые комнаты, но требующий себе определенных инженерных решений, а также правильного отношения жильцов квартир к системе вентилирования, и тогда воздушный комфорт и личное здоровье будут надолго и надежно обеспечены.

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано , которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

Схема устройства принудительной вентиляции в многоэтажном доме

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

  1. Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
  2. При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
  3. При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Нужно ли устанавливать громоотвод на крыше частного дома

Локальный метод подразумевает отделение каналов верхнего этажа от общего воздушного потока, с последующим заведением в вентиляционную шахту поверх короба. Вам потребуется провести тщательное утепление этих индивидуальных каналов, чтобы избежать нарушения температурно-влажностного режима чердака.

По третьему варианту работает вентиляция практически во всех современных многоэтажках. В большинстве случаев, вентиляция на последних этажах в таких домах сопровождаются не обратной тягой, а ослабленной. Воздух, в таких случаях, при попадании в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате этого вентиляция не пропадает, но воздухообмен на последних этажах заметно снижается. При открытых межсекционных и входных дверях чердака может возникнуть сильный сквозняк, из-за которого тяга на верхних этажах становится хуже.

Для устранения этой проблемы следует нарастить индивидуальные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы такого же диаметра, а стыки аккуратно замазываются алебастром. Трубы выводятся на высоту 1 метра и слегка наклоняются в сторону общей шахты таким образом, чтобы поток воздуха, который поднимается снизу и проходит рядом с выведенными трубами, вытягивал воздушные потоки из каналов верхнего этажа.

В многоквартирных домах каждая квартира оборудуется системой приточно-вытяжной вентиляции. Как правило, схема вентиляции является следующей: в ванных комнатах, кухнях и санузлах находятся вытяжные отверстия, а приток свежего воздуха обеспечивается за счёт проветривания помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

Схема устройства естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном доме

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

Чертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

Для наиболее качественной вентиляции каждой комнаты обязательно потребуется установка воздуховодов, монтаж которых может осуществить любой человека. Обычно воздуховоды устанавливаются под навесной потолок или встраиваются в стены.

Книга раскрывает базовые принципы проектирования систем вентиляции для многоэтажных зданий, в ней представлены методы определения необходимого воздухообмена в помещениях и расчеты инфильтрации воздуха через неплотности ограждений, даны описание и оценка вентиляционных систем многоэтажных жилых домов, приведены технико-экономические и эксплуатационные показатели этих систем.

Особенности вентиляции высотных жилых домов

Доклад был основан на материалах книги И. Ф. Ливчак а «Вентиляция многоэтажных жилых зданий», которая была издана в 1951 году Государственным издательством архитектуры и градостроительства.

Книга раскрывает базовые принципы проектирования систем вентиляции для многоэтажных зданий, в ней представлены методы определения необходимого воздухообмена в помещениях и расчеты инфильтрации воздуха через неплотности ограждений, даны описание и оценка вентиляционных систем многоэтажных жилых домов, приведены технико-экономические и эксплуатационные показатели этих систем.

Несмотря на то, что книга была издана в 1951 году, она сохраняет актуальность до настоящего времени – потому что сегодня вопросы, связанные с качеством внутреннего воздуха, комфортными параметрами микроклимата зданий и помещений, имеют особенную значимость.

В этом номере журнала мы публикуем одну из глав этой книги – «Особенности вентиляции высотных жилых зданий», которая была написана И. Ф. Ливчак ом совместно с инженером Т. А. Мелик-Аркелян.

К высотным зданиям относятся дома выше 15 этажей, в которых, как правило, имеются технические этажи, разбивающие здание по высоте на зоны высотой до 10–12 этажей.

Технические этажи имеют герметические перекрытия и перегородки с герметическими дверями на лестничной клетке, препятствующие перетеканию воздуха из этажей нижележащей зоны в этажи вышерасположенной зоны.

Большая высота здания и его планировочные и эксплуатационные особенности оказывают существенное влияние на работу вентиляции. К числу основных факторов, которые должны учитываться при проектировании высотных жилых домов, относятся следующие:

1. Возможность усиленного перетекания воздуха зимой из нижних этажей в верхние вследствие большой высоты здания и влияния расположенных друг над другом зон. Это положение создает увеличенную инфильтрацию наружного воздуха в нижние этажи зоны.

2. Увеличенные скорости ветра на больших высотах от земли. Это создает увеличенную инфильтрацию наружного воздуха в наветренных помещениях верхних этажей.

3. Увеличенные гравитационные напоры в системе вентиляции вследствие большой высоты здания, доходящие в 30-этажных зданиях до 20 мм вод. ст. при t н = -15 °C и падающие до 7 мм вод. ст. при t н = 5 °C против 5–2 мм вод. ст. в многоэтажных зданиях массового строительства.

Величина располагаемых напоров создает возможность использования их в качестве хорошего побудителя для тяги при низких наружных температурах. Вместе с тем значительные колебания напора могут создать существенную неравномерность в работе вентиляции.

4. Значительная длина воздуховодов и вследствие этого большие гидравлические потери в них, что вызывает понижение эффективности действия дефлекторов на вытяжных шахтах.

5. Невозможность проветривания санитарных узлов в летнее время вследствие отсутствия в них, как правило, окон.

К отмеченным факторам следует добавить, что высотные здания, в отличие от обычных зданий массового строительства, оснащены сложным инженерным оборудованием: пылесосными установками, собственными телефонными станциями, мусороудалением, лифтовым хозяйством, водопроводными и отопительными насосными установками и пр.

Это сложное инженерное оборудование вызывает необходимость содержания технически квалифицированного эксплуатационного персонала, который может быть использован и при эксплуатации вентиляционных систем жилого здания.

Поэтому для рассматриваемых зданий вполне возможно устройство вентиляции с механическим побуждением.

1. Выбор системы вентиляции

Санитарные узлы

Невозможность проветривания санитарных узлов через окна и неэффективная работа дефлекторов приводят к необходимости устройства в санитарных узлах высотных зданий вытяжной вентиляции с механическим побуждением, т. к. в противном случае в течение длительного периода, при наружных температурах 10–15 °C и выше, когда гравитационный напор отсутствует, эти помещения останутся без вентиляции.

Так, например, в Москве среднее число дней с температурой выше 15 °C, по многолетним климатологическим наблюдениям, составляет 75,72; они приходятся, главным образом, на май, июнь, июль, август, сентябрь и, частично, октябрь. (В апреле всего лишь 0,3 дня имеют температуру выше 15 °C, а в октябре – 3,5 дня.)

Кухни, вентилируемые общей с санитарными узлами системой вентиляции, являются основным источником образования вредных выделений. Эти выделения при открывании окон кухни, расположенных с наветренной стороны, могут распространиться в жилые комнаты. Поэтому кухни также следует оборудовать вентиляцией с механическим побуждением.

Вентилирование кухни и санитарных узлов общими вытяжными системами только упростит систему вентиляции здания в целом.

Механическое побуждение в вытяжной вентиляции даст возможность проектировать системы вентиляции с повышенным сопротивлением проходу воздуха, что позволит понизить отрицательное влияние изменений гравитационного напора.

Так, например, считая производительность вентиляционной системы пропорциональной корню квадратному из величины действующего напора и расчетное сопротивление системы 30 мм вод. ст., получим увеличение производительности для 30-этажного здания при изменении наружной температуры от +5 до –5 °C в

30+20=1,15 раза
30+7

Если бы расчет проводился только на естественное побуждение при наружной температуре 5 °C, то соответственное увеличение производительности системы было бы в

20=1,7 раза
7

Такое увеличение производительности (если не регулировать напор дросселированием) привело бы к излишнему воздухообмену в комнатах, перерасходу топлива или переохлаждению помещений.

Значительное сопротивление вытяжной системы вентиляции с механическим побуждением будет также способствовать уменьшению излишней инфильтрации в наветренных комнатах. При небольшом сопротивлении в системе инфильтрующийся в комнаты наружный воздух будет относительно свободно уходить в вытяжную вентиляцию, вследствие чего давление внутри помещения будет падать, а перепад давлений по обе стороны наветренного окна будет увеличиваться, что в свою очередь увеличит инфильтрацию наружного воздуха.

Такая система будет наиболее эффективна в наветренных квартирах без сквозного проветривания, расположенных на большой высоте, при больших скоростях ветра.

Таким образом, необходимость устройства вытяжной вентиляции с механическим побуждением из кухонь и санитарных узлов вполне очевидна.

Жилые комнаты

При анализе работы вентиляционных устройств домов массового строительства было признано недостаточным наличие вытяжной вентиляции с естественным побуждением только из санитарных узлов (при отсутствии в жилых комнатах).

При наличии гарантированного механического побуждения на вытяжке из санитарных узлов вентилятор, развивающий достаточно большой напор, может создать нужное разрежение в квартире, подсосать наружный воздух через щели оконных проемов и обеспечить таким образом в жилых комнатах требуемый вентиляционный воздухообмен.

Однако при такой системе неизбежно дутье от окон, особенно при низких температурах наружного воздуха.

Кроме того, отсутствие специальных вентиляционных устройств в жилых комнатах может привести к нарушению нормальных температурных условий.

В комнатах с более воздухопроницаемыми оконными переплетами воздухообмен будет увеличиваться за счет уменьшения воздухообмена в комнатах, где переплеты менее воздухопроницаемы.

Таким образом, не могут быть обеспечены устойчивые условия воздушной среды в жилых комнатах, и они будут зависеть от многих случайных причин. Поэтому не следует оставлять жилые комнаты в высотных зданиях без специальных вентиляционных устройств для притока.

Наиболее простым вентиляционным устройством для организованного притока воздуха в жилые комнаты является установка в наружных стенах под потолком помещения «хлопушек». Однако это не исключает дутья в помещении, и, кроме того, отверстия «хлопушек», выходящие из каждой комнаты на наружную поверхность стены, будут портить фасад здания.

Более совершенным устройством является так называемый подоконный прибор, представленный на рис. 1 и 2.

Здесь забор воздуха осуществляется через щель под отбойным металлическим щитком оконного проема высотой 2,5 см. Такая щель снаружи совершенно не заметна.

Воздух проходит над отопительным прибором по коробу 3 из тонкой нержавеющей стали размером 60 х 2,5 см в конце короба воздух ударяется о вертикальную стенку подвижного клапана 2 и выходит в помещение в направлении сверху вниз. При выходе в помещение приточный воздух смешивается с токами восходящего теплого воздуха от нагревательного прибора, вследствие чего дутье в значительной степени уменьшается.

Достоинством приточного подоконного прибора является возможность регулирования количества приточного воздуха, достигаемая изменением ширины щели, через которую воздух поступает в помещение. Регулирование щели производится клапаном, двигающимся в ту или другую сторону при вращении регулировочного винта 1 в стойке 4.

На рис. 3 показано другое устройство для децентрализованного притока наружного воздуха в помещение с подогревом его отопительным прибором.

Забор воздуха осуществляется также под металлическим козырьком окна. Далее воздух направляется вниз, здесь он смешивается с воздухом помещения, поднимается вверх, соприкасаясь с радиатором, нагревается и выходит в помещение.

На рис. 4 показаны возможные положения регулировочного клапана, при помощи которого (в случае надобности) можно регулировать степень подогрева поступающего воздуха.

Приточный подоконный прибор значительно проще, чем рассмотренное выше устройство для притока воздуха с подогревом его нагревательным прибором (рис. 3).

Слабым местом последнего является узкий клапан, по которому воздух спускается вниз. В нем возможно образование сырости; кроме того, этот канал будет с течением времени засоряться, очистка же его оказывается невозможной.

Очистка от пыли приточного подоконного прибора (рис. 2) особых затруднений не вызывает.

Все рассмотренные варианты децентрализованного притока имеют общие недостатки: в них приточный воздух поступает в помещения без необходимой очистки. Очистка нужна даже для верхних этажей, ибо в крупных промышленных центрах даже на больших высотах наружный воздух, особенно в зимний период, оказывается весьма запыленным.

Вторым недостатком децентрализованного притока является неравномерность его работы вследствие действия ветра.

Избыточный напор и разрежение, возникающие под влиянием ветра у наружной поверхности здания и, следовательно, у заборных отверстий приточных устройств, будут увеличивать и уменьшать количество приточного воздуха.

Для уменьшения действия скорости ветра на вентиляционные отверстия с наружной стороны устанавливаются специальные козырьки. Однако это мероприятие не приносит существенных результатов, т. к. вентиляционное отверстие остается незащищенным от возникающего под воздействием ветра статического напора.

Неравномерность притока воздуха может быть значительно уменьшена путем увеличения сопротивления проходу воздуха в отверстии.

Так, если сопротивление приточного отверстия принять равным 0,5 мм вод. ст., то дополнительное давление на наружной поверхности порядка 0,25 мм вод. ст., образуемое, например, ветром скоростью 3 м/с при аэродинамическом коэффициенте 0,5, будет увеличивать количество приточного воздуха через отверстие в

0,5+0,25=1,15 раза
0,5

Таким образом, в помещении, где имеется децентрализованный приток, следует поддерживать разрежение порядка 0,5 мм вод. ст., что обычно и достигается вытяжной вентиляцией. Вытяжная вентиляция и устройство для децентрализованного притока должны быть отрегулированы на эту величину.

Работа децентрализованного приточного устройства на большем сопротивлении нежелательна, т. к. это вызывает повышение разрежения в квартире, что приводит к значительному неорганизованному подсосу воздуха через щели окон.

Здесь уместно заметить, что для того чтобы обеспечить подсос приточного воздуха через подоконные щели в жилых комнатах, в зданиях, оборудованных вытяжной вентиляцией и децентрализованным притоком, следует добиваться возможно большей герметизации окон, особенно в кухнях.

Более совершенной является централизованная приточная система, ибо она свободна от указанных недостатков децентрализованного притока воздуха в жилые комнаты. Именно централизованную приточную вентиляцию с механическим побуждением и следует рекомендовать для жилых комнат высотных зданий, хотя сооружение такой системы обходится дороже, чем устройство децентрализованного притока.

Механическое побуждение в приточной вентиляции дает возможность обеспечить централизованную очистку наружного воздуха в приточной камере.

Повышенное сопротивление системы приточной вентиляции, возможное при механическом побуждении, уменьшит регулировку, необходимую при переменной разности температур наружного и внутреннего воздуха.

Не исключена возможность оборудования жилых комнат и приточно-вытяжной вентиляцией, обеспечивающей в каждой комнате приток и вытяжку от централизованных приточных и вытяжных систем. Однако такое решение нельзя считать экономически целесообразным, т. к. оно, кроме значительного увеличения единовременных затрат на сооружение вентиляции и ее усложнение, повысит и эксплуатационные расходы вследствие увеличения (примерно вдвое) общего воздухообмена по квартире.

2. Особенности расчета

Количество свежего воздуха, поступающего в помещения высотных жилых домов при одинаковой плотности заселения, должно быть таким же, как в жилых домах массового строительства. Однако инфильтрация свежего воздуха, вследствие повышенной скорости ветра на больших высотах и влияния расположенных друг над другом зон, в высотных зданиях получается иной.

Интенсивность инфильтрации зависит от ветра, разности температур, герметичности ограждающих конструкций и многих других факторов, причем для каждого здания, в зависимости от его планировочных особенностей, интенсивность инфильтрации будет различной.

По произведенным авторами ориентировочным расчетам, для трех- четырехкомнатных квартир без сквозного проветривания, оборудованных приточно-вытяжной вентиляцией и двойными квартирными дверями, в 30-этажном здании, разделенном на три равные зоны, инфильтрация наружного воздуха при наружной температуре -5 °C и средних скоростях ветра выражается следующими средними величинами:

Первая зона (до 40 м от земли): скорость ветра 2–3 м/с; средняя кратность обмена, создаваемая инфильтрующимся наружным воздухом, 0,25, с увеличением в нижних этажах до 0,3 и уменьшением в верхних до 0,2 обм/ч.

Вторая зона (40–80 м): скорость ветра 3–4 м/с; средняя кратность обмена 0,35 обм/ч, с увеличением в нижних до 0,4 и уменьшением в верхних до 0,3 обм/ч.

Третья зона (80–120 м): скорость ветра 4–5 м/с; средняя кратность обмена 0,45 обм/ч, с увеличением в нижних этажах до 0,5, а в верхних до 0,4 обм/ч.

Кратность воздухообменов в жилых комнатах, создаваемая приточно-вытяжной вентиляцией (при вышеуказанных данных), должна быть следующей:

В нижних этажах:

1,25 – 0,3 = 0,95 обм/ч;

В верхних этажах:

1,25 – 0,2 = 1,05 обм/ч.

В нижних этажах:

1,25 – 0,4 = 0,85 обм/ч;

В верхних этажах:

1,25 – 0,3 = 0,95 обм/ч.

В нижних этажах:

1,25 – 0,5 = 0,75 обм/ч;

В верхних этажах:

1,25 – 0,4 = 0,85 обм/ч.

Во всех промежуточных этажах каждой зоны кратность обмена может быть определена интерполяцией с округлением до 0,05 обм/ч. Таким образом, значение воздухообмена для жилых комнат многоэтажного высотного здания определяется в пределах 0,75–1 обм/ч, что и рекомендуется временными техническими условиями.

Кратность обмена в кухнях и санитарных узлах должна приниматься такой же, как и в жилых домах массового строительства. Количество извлекаемого и подаваемого в квартиру воздуха должно быть одинаково.

Исходной величиной для определения сечения каналов приточной и вытяжной вентиляции в высотных зданиях следует считать скорость движения воздуха, которая принимается с таким расчетом, чтобы в случае бездействия вентилятора система могла работать на естественном побуждении. Из этих соображений радиус действия системы вентиляции желательно иметь не более 10–12 м.

Для увеличения сопротивления системы вентиляции при нормальной работе с действующим вентилятором на каждом приточном и вытяжном канале следует устанавливать шибер или дроссель-клапан. Эти регулирующие устройства устанавливаются в непосредственной близости с вентиляционной решеткой или в месте объединения группы каналов.

Подбор вентиляторов приточной и вытяжной вентиляции производится по напорам в зависимости от высоты здания: при 20 этажах не менее чем в 20 мм вод. ст., при 30 этажах не менее чем в 30 мм вод. ст. и т. д.

В остальном расчет вентиляционных устройств никаких особенностей не имеет и ведется обычным способом.

3. Конструктивное оформление системы

Для уменьшения числа вентиляционных камер в высотных зданиях допускается присоединение к одной камере квартир, расположенных в разных зонах.

Для работы вентиляции на естественном побуждении приточную камеру располагают ниже, а вытяжную – выше обслуживаемых помещений. Местом размещения вентиляционных камер могут быть подвал, технические этажи и чердаки. В целях исключения опрокидывания тяги при работе системы на естественном побуждении выбрасывание воздуха из вытяжных систем, обслуживающих сообщающиеся между собой помещения, должно быть на одном уровне.

Устройство самостоятельных вентиляционных каналов от камеры до вентилируемого помещения и высотных зданиях при большом числе этажей вызывает серьезные затруднения. Поэтому допускаются следующие объединения приточных и вытяжных каналов:

а) обслуживающих жилые комнаты – в один горизонтальный канал в пределах одной квартиры;

б) обслуживающих ванные комнаты и туалеты – в один горизонтальный канал в пределах одной квартиры;

в) вертикальные каналы – в один сборный канал в пределах одной зоны.

Допускается также объединение в пределах зоны вертикальных вытяжных каналов из однородных помещений в один канал с разрывом через два этажа, как это схематично показано в разрезе здания, изображенном на рис. 5. Такое объединение можно допустить в исключительных случаях, т. к. при неблагоприятных условиях может произойти перетекание воздуха из одной квартиры в другую. Во всяком случае такое объединение каналов, обслуживающих комнаты, выходящие окнами на противоположные стороны, допускать не следует.

Вертикальные приточные и вытяжные каналы рекомендуется располагать преимущественно в стенах или в специальных шахтах из несгораемых материалов.

В качестве материалов для воздуховодов допускается применение шлакобетона – для каналов больших сечений и гипса – для сухого воздуха в сухом месте; асбоцементные каналы допускаются при условии защиты их от разрушения при пожаре.

Применение металлических воздуховодов не рекомендуется. На рис. 6, 7 представлен пример решения приточно-вытяжной вентиляции 48 квартир, расположенных между двумя лестничными клетками 24-этажного дома, разделенного на три зоны.

Подогрев приточного воздуха, осуществляемый в приточной камере, может производиться пластинчатым калорифером или калорифером из гладких радиаторов или труб. Пластинчатый калорифер более компактен, чем калорифер из гладких радиаторов или труб, но сопротивление в нем значительно больше, что исключает возможность подогрева воздуха при бездействующем вентиляторе, когда система вентиляции работает на естественном побуждении.

Установку калориферов следует производить так, чтобы можно было очищать всю его поверхность от пыли.

Очистка воздуха от пыли производится с помощью масляных бумажных или матерчатых фильтров. Первые, более сложные в эксплуатации, дают лучшую очистку, чем вторые, более простые в эксплуатации.

Следует отметить, что сопротивление воздуха при проходе через фильтры достигает 10 мм вод. ст., что исключает возможность нормальной работы системы при бездействии вентилятора.

Если забор наружного воздуха для вентиляции производится на высоте более 50 м, то специальная очистка его от пыли не обязательна.

В схеме каналов как приточной, так и вытяжной системы вентиляции должна быть предусмотрена возможность прохода воздуха, помимо вентилятора, через обводной клапан, для того чтобы при бездействии вентилятора (авария или временный перерыв) система могла работать на естественном побуждении.

Для уменьшения шума рекомендуется устанавливать вентиляторы с мотором на одной оси, а в случае невозможности – на текстропной передаче. Окружная скорость колеса центробежных вентиляторов не должна превышать 18 м/с при установке в подвале и 15 м/с при установке в технических этажах.

Кроме указанных ограничений, для предотвращения передачи шума рекомендуется устройство под вентилятором и мотором самостоятельного фундамента, не связанного со стенами здания, установка звуко- и виброизоляционных прокладок между фундаментом и вентилятором, соединение вентиляторов с воздуховодами посредством эластичных патрубков. Для устранения передачи звука по воздушному тракту предусматривается установка в воздуховодах звукоглушителей.

Для облегчения обслуживания большого числа расположенных в разных местах вентиляционных установок рекомендуется сосредоточивать кнопочные пускатели всех электровентиляторов в одном центре управления. Там же в электрическую цепь необходимо включить приборы для контроля работы вентиляторов.

Желательно иметь в центре управления приборы, показывающие температуру и влажность приточного воздуха, поступающего в камеры.

Для осмотра и очистки вентиляционных каналов рекомендуется устройство в них специальных смотровых люков.

Люки наиболее целесообразно располагать в техническом этаже, на чердаке или в нижнем этаже, в месте присоединения вертикальных каналов к общему сборному воздуховоду.

На вертикальных каналах в месте присоединения их к сборному воздуховоду устанавливаются клапаны монтажной регулировки.

Прокладка вентиляционных каналов и установка приточных вытяжных решеток в высотных жилых домах производится так же, как для жилых домов массового строительства.

Без притока свежего воздуха с улицы и удаления воздушных масс, загрязненных продуктами жизнедеятельности человека, невозможна эксплуатация любого здания. При этом система вентиляции в квартире многоэтажного дома имеет существенные отличия от этой же инженерной сети частного коттеджа, что влияет на обслуживание и возможность подключения специальных бытовых устройств. Понять все ее тонкости и нюансы поможет инструкция, приведенная ниже.

Назначение и функции

Устройство вентиляции в многоэтажных домах предусмотрено действующими строительными, противопожарными и санитарными нормами. Ее основное назначение – удаление вредных примесей из воздуха в жилых (спальня, гостиная) и вспомогательных (сантехнический блок, кухня) помещениях.

Основными источниками загрязнения в квартире являются:

  • кухонная плита; ;
  • санитарное оборудование (унитаз, ванная).

В результате функционирования перечисленного выше оборудования в воздухе накапливаются водяные пары и газы, оказывающие негативное влияние на организм человека.

Неправильно работающую или не выполняющую возложенные на нее задачи вентиляцию легко распознать по следующим признакам:

  • запотевание стекол в оконных рамах;
  • появление конденсата на стенах;
  • сырость в углах комнат;
  • плесень и грибок, покрывающие различные поверхности в квартире.

Обратите внимание! Некачественный воздухообмен в жилом помещении может привести к тяжким последствиям, особенно если в квартире проживает ребенок. Плесень и сырость часто являются причинами заболеваний дыхательных путей.

Проверить, работает ли вентиляционная шахта в многоэтажном доме, можно и своими руками. Достаточно взять отрезок газеты размерами 20 на 4 см и поднести его в решетке, закрывающей воздуховод.

Листок должен «прилипнуть» к отверстию. В противном случае необходимо позаботиться о ремонте или прочистке вентканала.

Разновидности

В последнее время все большее количество людей жалуется на недостаточную эффективность систем проветривания в городских многоквартирных комплексам. Это связано с тем, что схема вентиляции в многоэтажном доме, построенном в прошлом веке, не предусматривала установку герметичных оконных конструкций, препятствующих притоку свежего воздуха с улицы.

Кроме того, причиной плохой работы вытяжной шахты может быть ее недостаточная длина (особенно это касается квартир, расположенных на верхних этажах). Дело в том, что для появления тяги воздух должен проходить в трубе не менее двух метров, чего проблематично достичь на последнем этаже дома.

Перед тем как ознакомится с путями решения этой проблемы, необходимо изучить существующие схемы систем проветривания.

Итак, естественная вентиляция в многоэтажном доме по СНиПу бывает нескольких основных видов:

  1. Каждая квартира имеет индивидуальный вытяжной канал, который выходит непосредственно на крышу. Такой тип воздуховода наиболее эффективен, но ввиду возросшей этажности зданий и увеличения количества квартир в последнее время он не используется.
  2. Вытяжные каналы, идущие от квартир, на верхнем инженерном уровне соединяются горизонтальным коробом, который и выходит на крышу.
  3. Все оканчиваются на чердаке, который играет роль своеобразной вентиляционной комнаты. Затем отработанный воздух выбрасывается наружу через специально обустроенные шахты. Именно этот способ применяется в строительстве современных многоквартирных домов.

Общий горизонтальный канал

Если вентиляция многоэтажных жилых зданий сконструирована по этому типу, то воздух, выходящий из квартир в вертикальные трубы, соединяется в один поток в горизонтальном канале. При этом по достижении чердака воздушные массы ударяются в горизонтальную стену (кромку короба) и поворачивают к выходному отверстию.

Способ имеет несколько недостатков:

  1. При маленьком внутреннем сечении горизонтального вентиляционного канала в нем появляется участок, где давление воздуха повышается, вследствие чего излишки воздушных масс попадают обратно в вентканал, а иногда и в квартиру верхнего этажа.
  2. Если выходящее отверстие короба смонтировано слишком низко, может возникнуть так называемая обратная тяга. В результате воздух, поднимающийся с нижних этажей, не выходит на улицу, а попадает в жилые помещения верхнего этажа.

Существует два способа устранения перечисленных выше проблем:

  1. Переделка короба на техническом этаже . Необходимо увеличить размеры горизонтального вентиляционного канала примерно в 2-3 раза, а также обустроить внутри него элементы, рассекающие воздушный поток. Недостатки этого способа – высокая цена и необходимость привлечения специалистов. Однако вы можете быть на 100% уверены, что после модернизации вентиляция в многоэтажном жилом доме будет работать безупречно.
  2. Обустройство индивидуального вентиляционного канала, который выводит загрязненный воздух наружу, минуя общий короб.

Обратите внимание! В случае такой переделки обязательно позаботьтесь о нормальной теплоизоляции воздушных каналов, иначе можно нарушить температурный и влажностный режим технического помещения, что запрещено СНиП.

Воздушная камера на чердаке

Такая схема организации воздушных потоков используется во всех современных домах. Если при проектировании были допущены ошибки и неточности, жильцы верхних этажей страдают от того, что в вентиляционном канале не создается нужная тяга.

Это связано с тем, что воздух, вместо положенных 2 метров, проходит около 30 см. Вентиляция присутствует, однако, не в состоянии прокачать нужный объем воздуха. Кроме того, при открытии дверей на чердаке там появляется сквозняк, что еще больше уменьшает тягу.

Устранить возникшую проблему несложно. Необходимо лишь обустроить или нарастить индивидуальные вентиляционные каналы квартиры, расположенной на верхнем этаже, доставив трубу длиной около 140 см. Ее нужно наклонить в сторону общей шахты, чтобы поднимающийся снизу воздух создавал дополнительную тягу.

Способы организации движения воздуха

Воздушные потоки в вентиляционной системе многоквартирного жилого дома могут двигаться в задуманном инженерами направлении как самостоятельно (на основании законов физики), так и принудительно (с помощью вентиляторов и другого оборудования).

Учитывая это, описываемая инженерная сеть подразделяется на такие виды:

  • естественная – приток свежего воздуха осуществляется через окна и форточки, а удаление – через вентиляционный канал (тяга образуется за счет разности давлений и температур);
  • механическая – как поступление, так и удаление воздушных масс производится с помощью вентиляторов, устанавливаемых на заборные и выводящие отверстия, а также внутрь вентканала;
  • комбинированная — в этом случае вытяжка осуществляется принудительно, а приток естественным путем.

Ремонт вентиляции

Правильно спроектированная и сконструированная вытяжная вентиляционная система не требует обслуживания со стороны жильцов дома. Этим должны заниматься специалисты организации, которая несет ответственность за эксплуатацию строения. Единственное допустимое действие – очистка от пыли решетки, закрывающей входящее отверстие.

Иное дело, если воздух из квартиры удаляется исправно, а неприятные запахи от соседей и конденсат на окнах продолжают вас донимать. Тогда проблема кроется в недостаточном притоке воздушных масс. Часто с этим сталкиваются жильцы, установившие пластиковые или алюминиевые оконные блоки, которые не пропускают воздух.

Справиться с ситуацией поможет регулярное проветривание, но более приемлемым вариантом является установка приточных клапанов, которые монтируются между подоконником и радиатором центрального отопления. В этом случае холодный воздух, дующий извне, подогревается.

Существует несколько разновидностей впускных клапанов:

  • механические – оборудованы заслонками, позволяющими вручную регулировать интенсивность входящего потока;
  • электронные – имеют специальные устройства, которые открывают и закрывают клапан, опираясь на информацию, получаемую от внешних датчиков (влажности и температуры).

Обратите внимание! Многие владельцы квартир в старых домах пытаются бороться с влажностью и неприятными запахами с помощью кондиционера. Это неправильное решение, так как подобное климатическое оборудование не может заменить полноценной вентиляционной инженерной сети.

Установка принудительной системы проветривания

Этот способ решения проблемы используется в случае, когда все перечисленные выше способы не принесли желаемого результата. Следует отметить, что самостоятельно выполнить все необходимые операции по монтажу невозможно, так как сечение воздушных каналов и мощность оборудования рассчитывается индивидуально.

Рассмотрим лишь основные разновидности наиболее часто применяемых систем:

  1. Если вам нужно обеспечить свежим воздухом небольшую по площади однокомнатную квартиру, поможет специальное моноблочное устройство, которые стоит недорого, но отлично справляется с возложенными на него задачами.
  2. В случае когда в вытяжном канале тяга достаточна, можно ограничиться установкой приточных устройств. Мощность оборудования зависит от количества жильцов в квартире, площади комнат и некоторых других факторов.

В комплекте с вентилятором, как правило, поставляются все необходимые элементы:

Вентиляция канализации

Особенностью многоквартирных домов является необходимость установки вентиляции не только для жилых и нежилых помещений, но и для канализационной сети. В противном случае существует опасность появления неприятных запахов и проникновение в квартиру испарений, опасных для здоровья обитателей.

В домах высотой свыше 9 этажей используется несколько способов вентилирования системы удаления сточных вод:

  1. Прямая вентиляция . В этом случае центральный стояк, куда сливаются все стоки, выводится на технический этаж здания и не герметизируется. Свежий воздух поставляется через верхнюю часть трубы. Недостаток – в случае повышения давления в нижней части системы существует опасность выдавливания водяного затвора.
  2. Параллельная вентиляция . Особенности этой конструкции препятствуют всасыванию и выталкиванию гидрозатворов. Суть метода состоит в том, что параллельно обустраивается дополнительный, вентиляционный. Они соединяются друг с другом на каждом этаже с помощью специальных фасонных деталей.

Вывод

Система вентиляции многоквартирного дома – сложная инженерная сеть, конструирование и ремонт которой требует специальных знаний, навыков и оборудования. Неумелое техническое обслуживание может привести к поломкам, которые отразятся не только на вашем жилище, но и причинят неудобства соседям.

Более подробно об эксплуатации вентиляции в городском многоэтажном доме вы узнаете из видео в этой статье.

Во время строительства многоэтажного здания нужно учитывать многие важные инженерные моменты. Одним из таких моментов является кондиционирование воздуха. Вентиляция многоквартирного жилого дома — это сложная схема циркуляции воздуха. Поэтому от проектирования этой системы зависит правильность ее работы. Кондиционирование помещений в сочетании с отоплением создают в ваших домах микроклимат, от которого зависит ваше здоровье и хорошее настроение. Основными источниками загрязнения воздуха в помещении являются: кухонная плита, стиральная машина и санузел. В результате чего в воздухе образуется большое количество вредных паров и газов, которые оказывают пагубное влияние на организм человека.

Чтобы знать, правильно ли у вас работает вентиляционная система, нужно обратить внимание на следующие признаки:

  • запотевание стекол в окнах;
  • конденсат на стеклах и стенах;
  • сырость в углах комнаты;
  • появление грибка.

Важно! Повышенная влажность и грибок могут привести к заболеванию дыхательных путей.

Существует самый простой и эффективный способ проверить свою вытяжку. Достаточно просто подойти к ней и приложить небольшой кусочек бумаги. При правильной работе бумагу начнет затягивать в воздушный клапан.

Особенности вентиляции в многоэтажном доме

Эти особенности заключаются в следующем:

  • воздух должен двигаться так, чтобы выветривать неприятные запахи из комнат, кухни и санузла;
  • для каждого строения конкретно рассчитывается своя вытяжная система;
  • некоторые здания оборудованы вытяжными вентиляторами, поэтому в таких домах должна быть предусмотрена дополнительная шумоизоляция;
  • кондиционирование воздуха в многоэтажных домах должно контролироваться, чтобы уменьшить затраты на обогрев воздуха.

Виды проектирования вентиляционной системы

Естественная вентиляция бывает следующих видов:

  • индивидуальная — каждая квартира имеет свой вытяжной канал, выходящий на крышу. Но сейчас этот способ вентиляции не пользуется популярностью;
  • вытяжные каналы всех квартир соединены одним горизонтальным коробом, выходящим на крышу;
  • вентиляционные коммуникации всего дома ведут в одно помещение, из которого воздух выводится наружу при помощи специального оборудования.

Для того чтобы лучше понять, как устроена вентиляция в многоквартирном доме, рассмотрим какие же бывают способы движения воздуха:

  • естественный;
  • комбинированный;
  • механический.

Естественный способ подразумевает проникновение свежего воздуха в квартиру через окна, а выход через вентиляционные каналы за счет разности давлений и температур.

Комбинированный способ предусматривает создание искусственного потока воздуха и естественный его выход или наоборот.

Механический способ или принудительная вентиляция, обеспечивает кондиционирование помещения при помощи приточного и вытяжного оборудования. Этот вид вентиляции используется практически во всех современных зданиях и сооружениях.

Вентиляция домов

Наиболее простой способ вентиляции в многоквартирном доме является система приточно-вытяжной вентиляции. По этой системе воздух в помещение поступает через окна, а выходит через вентиляционные каналы, расположенные в основном в санузле и кухне, которые, в свою очередь, соединены одним общим воздушным каналом. Таким способом налажено проветривание практически во всех старых многоэтажных постройках. Это неудивительно, система простая и недорогая, но не совсем эффективная.

А вот в современных многоэтажных постройках стало модно использовать новую систему вентиляции, к тому же она более эффективная. Принцип работы вентиляции в многоквартирном доме осуществляется механическим способом. На крыше такого дома предусматривается наличие приточных и вытяжных вентиляторов. Эти устройства работают как часы, здесь не нужно учитывать атмосферное давление и особенности конструкции здания. Такой способ проветривать помещение стал наиболее эффективным и популярным, но принудительная вентиляция имеет два недостатка: высокая стоимость конструкции и зависимость от электричества. Однако, когда хочется дышать свежим и чистым воздухом у себя дома, об этих недостатках никто не думает.

Интересно! Механическая система вентиляции помещений создает оптимальный микроклимат вашего дома.

Существующие схемы вентиляции

Чтобы понять, как же работает вентиляция в многоквартирном доме, схема просто необходима. В таком доме конструируется один общий сборный вытяжной канал, к которому присоединены вытяжные каналы каждого из этажей. Схема организации воздухообмена предусматривает два вида вентиляции — перемешивание или выдавливание воздуха.

Кондиционирование помещений методом перемешивания воздуха подходит для домов, которые не пропускают воздух. Это постройки из кирпича и бетона. Вентиляция в этих домах осуществляется с помощью небольших вентиляционных отверстий. Воздушные потоки смешивают свежий и грязный воздух, а выходят через эти отверстия. Только правильная спроектированная системы вентиляции позволит эффективно ее эксплуатировать.

Совет! Для эффективной работы вентиляции, приточные и вытяжные устройства нужно оборудовать в каждой комнате и соединить с центральным блоком.

Проект вентиляционной системы

Проект вентиляции многоквартирного жилого дома необходимо сделать до начала строительства здания для более эффективной работы этой системы. Правда, если здание уже построено, можно постараться наладить эффективную работу системы кондиционирования. Вытяжная система — это сложная инженерная конструкция, монтаж которой предусматривает наличие особых навыков и специального оборудования. Этот проект помогает регулировать воздушную сферу каждого помещения. Поэтому проектирование вентиляции требует учета особенностей каждого этажа здания. Самым важным в этом проекте является выбор надежного оборудования, которое сможет работать без сбоев и перегрузок длительное время.

Во время проектирования необходимо учитывать следующие моменты:

  • технические и архитектурно-строительные моменты. Оборудование должно подбираться с учетом всех требований по пожарной безопасности;
  • вытяжная система не должна портить фасад и интерьер здания;
  • циркуляция воздуха в помещении должна отвечать всем санитарным нормам;
  • цена выбранного оборудования не должна отражаться на его качестве. С экономической стороны никому не хочется выбрасывать на этот проект много денег, поэтому все стараются выбрать более дешевый вариант, но в этом случае, главное, не перестараться.

Основные этапы проектирования:

  • начинается все с расчета объема воздухообмена ваших помещений;
  • согласно им и всем нюансам вашего проекта разрабатывается схема, которая включает в себя аэродинамические и акустические расчеты: сечения воздуха в вытяжных каналах и уровень шума всего специального оборудования; Каменная печь для бани и дома
  • Лошадь (конь) (символ). К чему снится Лошадь? Что значит видеть сне коняЛошадь (конь) (символ). К чему снится Лошадь? Что значит видеть сне коня
  • Почему крупнейшая база научных статей Sci-Hub теперь недоступна в России и как на это реагирует научное сообщество?Почему крупнейшая база научных статей Sci-Hub теперь недоступна в России и как на это реагирует научное сообщество?
  • Планета крутится вокруг своей осиПланета крутится вокруг своей оси
  • Трубы пэ sdr. Информация на трубах. Показатель SDR труб из полипропилена. Что это такое? Какие ещё характеристики нужно учестьТрубы пэ sdr. Информация на трубах. Показатель SDR труб из полипропилена. Что это такое? Какие ещё характеристики нужно учесть

Источник http://stavnistavim.ru/raznoe/sistema-ventilyacii-dlya-kvartiry-ventilyaciya-v-kvartire-svoimi-rukami-sxema-kak-sdelat-pritochnoj-ventilyacii-montazh-remontsami.html

Источник http://odstroy.ru/ventilacia-svoimi-rukami-v-dome-kvartire-shemy/

Источник http://fondeco.ru/shema-ventilyacii-v-kvartire-mnogoetazhnogo-doma-sistema-ventilyacii-v/

Источник

X

Читайте также:

Добавить комментарий

Ваш адрес email не будет опубликован.

12 − 10 =
