Летний водопровод на даче из шланги. Водоснабжение дачи — все доступные системы подачи воды в дом

Н еобходимость водопровода на даче либо приусадебном участке очевидна. Здесь мы рассмотрим, как сделать водопровод на даче/огороде своими руками , причем с учетом эксплуатации в различные времена года.

Содержание
1.
2.
3.
4.
5.
6.
7.

Для устройства водопровода можно применить пластиковые трубы с соединениями на пайке либо на специальных пластиковых фитингах. Для соединения на пайке используется специальный электрический паяльник. Стоит он не особо дорого, порядка 2000 рублей, и кроме того, специализированные магазины по продаже труб и фурнитуры для и нередко оказывают услуги по прокату таких паяльников. Для прокладки трубопровода паяльник понадобится не больше чем на один день. Для соединения на фитингах паяльник не нужен, такие соединения можно собрать, что называется, «голыми руками».

Для обычной дачи вполне достаточно труб диаметром двадцать, в крайнем случае, двадцать пять миллиметров.

Летний водопровод своими руками

Сначала рассмотрим устройство водопровода, эксплуатировать который предполагается только в летний период года, то есть летний водопровод на даче, огороде, приусадебном участке. Такой водопровод служит в основном для полива растений, подключения летнего душа, текущих бытовых нужд. В зимнее время его эксплуатация не предусматривается. Летний водопровод может быть как постоянный, так и разборный.

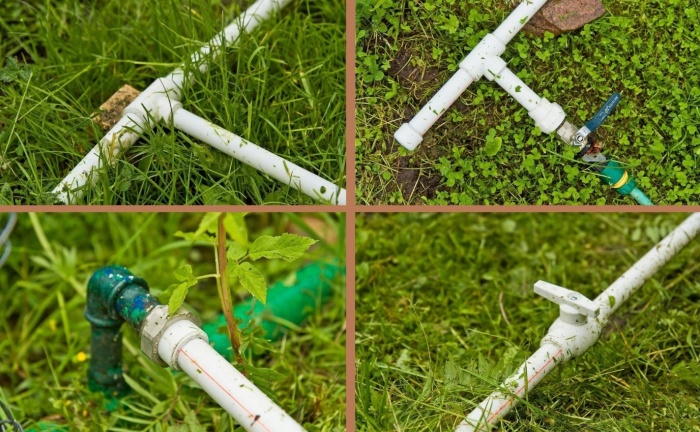

Наиболее распространенный летний водопровод на даче – это трубы (шланги), лежащие прямо на земле . Сделать такой водопровод можно из обычных силиконовых или резиновых шлангов, которые соединяют между собой переходниками. Соединительные переходники есть в продаже, они изготавливаются из пластмассы (см. фотографию), либо оцинкованной стали (последние лучше, но дороже). В продаже есть и специальные защелки. С одной стороны у них «ерши», на которые надевают шланг, а другая сторона представляет собой удобный подпружиненный разъем, соединяются и разъединяются такие защелки в одно движение и обеспечивают надежный стык. Как видите, сложности никакой, единственное, покупая шланги, стоит покупать резиновые с толстыми стенками, армированными капроновыми волокнами. Такой шланг дороже пластикового, зато прослужит лет пятнадцать, как минимум.

Для постоянной летней схемы водопровода на даче своими руками трубы прокладывают в земле, выведя на поверхность только водоразборные краны. Глубина размещения труб невелика, достаточно лишь немного засыпать их землей, чтобы не спотыкаться самим и, разумеется, для сохранности от хищения в отсутствие хозяев.

Решить вопрос водоснабжения дачного участка раз и навсегда позволяет устройство капитального водопровода, способного действовать в любое время года. С решением этой задачи рано или поздно встречается каждый дачник. Ведь временные сооружения, используемые лишь в летний период, демонтируются до наступления заморозков и хранятся до следующего сезона. Соорудив постоянно работающий водопровод на даче своими руками, можно избавить себя от всех ежегодных хлопот по обеспечению участка водой. При этом дача используется не только летом для выращивания овощей, но и зимой для активного отдыха на природе.

Узнать подробнее о том, как сделать водопровод на даче собственными силами, можно из данного видеоролика. Рекомендации, данные автором видео, помогут сориентироваться в прокладке водопроводной сети для круглогодичной эксплуатации.

Классификация дачных водопроводов

Водопроводы, монтируемые на дачах, классифицируются по источнику снабжения водой на два типа:

  • централизованные системы, подключаемые к магистрали, через которую снабжается водой весь поселок;
  • децентрализованные системы, в которых в качестве источника воды выступает колодец, скважина, естественный водоем, родник и др.

Также дачные водопроводы подразделяют на два вида по сезону использования. Бывают летние и зимние сооружения, монтаж которых отличается глубиной закапывания водопроводных труб в землю.

Важно! Летние водопроводы можно прокладывать по поверхности земли. Однако для постоянного эксплуатирования трубы немного заглубляют в землю под уклоном, позволяющим сливать всю воду из системы перед ее консервацией.

Дачный водопровод, предназначенный для круглогодичной эксплуатации, должен располагаться в земле ниже уровня промерзания грунта. В каждом регионе данная величина известна. При ведении строительных и монтажных работ глубина промерзания грунта учитывается в обязательном порядке.

Составление схемы водопровода и расчет материалов

Начинать монтаж водопровода на даче можно лишь после составления подробной схемы его расположения на участке и в доме. При составлении схемы выявляются трудности, с которыми можно встретиться при прокладке труб. Все вопросы решаются заранее на бумаге, что потом скажется на скорости проведения земляных работ и их объеме. К тому же, схема дает полное представление о количестве расходных материалов, которые надо будет приобрести заранее. Дешевле все необходимое купить сразу оптом, чем потом докупать недостающие элементы по розничным ценам.

Схема устройства децентрализованного водопровода на даче. Вода, поступающая в дом для питья, подвергается двухступенчатой степени очистке через систему фильтров

Важно! Схема устройства водопровода на даче должна храниться у хозяина участка. Ведь со временем можно забыть, где проходят трубы. Информация о месте расположения элементов трубопровода пригодиться для ремонта его участков, а также при проектировании строительства других сооружений на даче. При продаже участка наличие схемы водопровода повысит привлекательность сделки.

Что потребуются для монтажа?

Набор необходимых инструментов зависит от труб, которые будут выбраны дляпрокладки водопровода на даче. Если трубопровод предполагается выполнить из металлических труб, то потребуется пила для их резки, а также сварочный аппарат. Если трубопровод будет проложен из полипропиленовых труб, то надо запастись специальным резаком (можно заменить ножовкой) и электрическим паяльником, позволяющим герметично соединить все отдельные элементы. Хотя сборка пластиковых труб может вестись и с помощью фитингов. В этом случае не обойтись без газового ключа №2. Для рытья траншеи понадобятся лопаты (штыковая и совковая), а также небольшой лом.

Важно! Перед началом земляных работ выполняется разметка и разбивка территории участка с учетом естественного уклона местности. При этом используют бечевку, колышки и, конечно же, измерительную линейку.

Из материалов в обязательном порядке понадобятся:

  • трубы (металлические или полипропиленовые);
  • уголки;
  • вентили;
  • краны;
  • фитинги;
  • фильтры;
  • утеплители;
  • станция водоснабжения (если устраивается децентрализованный водопровод) и др.

Преимущества использования полипропиленовых труб

С появлением на строительном рынке труб из полипропилена металлические изделия для монтажа водопроводов стали применять все реже. Это обусловлено тем, что полипропиленовые трубы не подвержены коррозии, устойчивы к повреждениям, в том числе механическим. Эксплуатировать их можно полвека. Помимо этого экологические качества полипропилена не вызывают сомнений. С течением времени не меняется вкус воды, а стенки труб не обрастают отложениями. Монтаж полипропиленовых труб настолько быстр и прост, что под силу любому мастеровому человеку. Дачники относятся к этой категории людей.

Выбор и установка станции водоснабжения

При выборе станции водоснабжения учитывают исходные условия автономного источника, а также планируемый объем водопотребления в сутки. В зависимости от модели станции подбирается диаметр водопроводных труб. При выборе места установки станции водоснабжения приходится считаться с удаленностью источника (колодца, скважины, водоема и т.д.) от дачного дома. Если источник находится в непосредственной близости от дома, то монтаж оборудования проводят в помещении. Если расстояние значительно, то придется оборудовать место для установки станции водоснабжения на улице, не забыв, утеплить его. Качественная теплоизоляция места размещения оборудования обеспечит его бесперебойную работу в любых условиях, особенно, зимой.

Необходимость установки фильтров

Для безопасного использования воды, поступающей по дачному водопроводу в дом, для питья и приготовления пищи, необходимо установить в колодец фильтры грубой и тонкой очистки. Данное оборудование обеспечить надежное качество очистки воды, а также защитит элементы системы водоснабжения от преждевременного износа.

После установки фильтров и проверки прочности всех соединений приступают к проверке системы. В случае успешной работы всех элементов во время пробного испытания водопровода его принимают к постоянной эксплуатации.

Простейшая схема устройства дачного водопровода

Можно обеспечить водоснабжение дачи в течение круглого года, используя совсем простую схему. Конечно, этот вариант не является идеальным, но, все же, помогает решить проблему при минимальных финансовых затратах. Внимательно изучите эскиз данной схемы, приведенный ниже. Секрет кроется в том, что в период зимней эксплуатации водопровода через небольшое отверстие в дополнительном сливе постоянно вытекает вода в приямок и впитывается в грунт. Это позволяет воде не замерзать в трубопроводе. В летнее время зимний вентиль держат открытым, используя только «летний» вариант.

Важно! Минусом этой простой схемы устройства дачного водопровода можно считать постоянную влажность в приямке. Однако с этим можно смириться, ведь вода-то будет на даче круглый год.

Простейшая схема устройства водопровода на даче, используемого в течение всего года. В зимнее время вода медленно вытекает из дополнительного слива в приямок, что не дает перемерзнуть трубам

Надеемся, вы поняли, как провести водопровод на даче своими силами? Если нет времени и желания заниматься прокладкой трубопровода и всего сопутствующего оборудования, то пригласите специалистов. Ведь потратив один раз средства на монтаж постоянного водопровода, можно пользоваться им без проблем несколько десятилетий.

Сегодня уже трудно увидеть человека, который поднимает воду из колодца вручную. Многие владельцы участков стараются сделать водопроводную систему. То же самое касается и дачи. Здесь, на участке, который предназначен для выращивания овощей и садовых деревьев, вода – самый необходимый ресурс. Именно поэтому о том, как провести водопровод на даче своими руками, интересуются многие. Об этом и пойдет речь в данной статье.

Этапы создания

Перед тем как начать монтаж водопровода на своей даче, необходимо провести некоторые подготовительные работы. Во-первых, определиться с источником воды. Во-вторых, составить схему расположения всех элементов водопровода.

Обратите внимание! Стоит продумать, на какой период вам нужна будет вода. Зимний и летний водопровод будут отличаться как по используемым материалам, так и по своей конструкции.

Ну и конечно, не стоит забывать о применяемых трубах. В этом плане современные производители могут предложить два проверенных варианта:

  • металлические трубы;
  • изделия из пластика.

Еще совсем недавно, кроме стальных труб, использовать было нечего. Но такой материал не отличается долговечностью. Металл подвергается коррозии, и водопроводная система быстро выходит из строя. К тому же монтировать такие коммуникации довольно сложно. Другое дело – пластиковые трубы. Они легкие, недорогие и не подвергаются коррозии. Все это сделало изделия из пластика весьма популярными.

Если водопровод вы будете использовать только в летний период и только для полива огорода, то вместо труб можно применить шланги. В этом случае подойдет как обычный огородный вариант, так и пожарные шланги. Только подобную систему вряд ли можно будет назвать водопроводом.

Откуда брать воду

В первую очередь перед планированием своего водопровода на дачном участке важно определиться с источником воды. Для этих целей можно использовать несколько вариантов. Например, брать воду из:

  • колодца;
  • открытого источника;
  • системы центрального водопровода.

Каждый вариант имеет свои преимущества и недостатки. Начнем с последнего – центрального водопровода. В этом случае вам не нужно заботиться о покупке насоса (конечно, если напор в системе достаточный). Кроме этого, в центральном водопроводе уже очищенная вода, а значит, нет необходимости в установке фильтров.

Но такой вариант не всегда приемлем. Во-первых, не во всех дачных поселках есть центральный водопровод. Во-вторых, за пользование такой системой нужно платить. Чем больше вы используете воды для полива или личных нужд, тем больше расходов.

Обратите внимание! Использовать воду из открытого источника не всегда возможно. Реки или озера есть не у каждого участка. Кроме того, чтобы ими пользоваться, необходимо получить разрешение. Еще один минус – это чистота воды. Конечно, для полива такая «жидкость» вполне подойдет, а вот в качестве питьевой воды ее лучше не использовать.

Колодец – это самый простой вариант. Тут и вода достаточно чистая (но все равно, чтобы использовать ее для питья или приготовления пищи, надо установить фильтры), и достать ее проще. Минусом является сам колодец. Его можно выкопать не везде. Например, на участках, где подземный водоносный слой расположен слишком глубоко (20 и более метров), копать колодец будет затруднительно, а, скорее всего, и невозможно.

Самым оптимальным источником воды можно считать артезианскую скважину. Правда, придется потратиться на ее создание. Во-первых, необходимо пригласить специалистов, которые определят, где залегает пласт воды. Во-вторых, надо купить трубы и заплатить бурильщикам за саму скважину. Но зато в результате у вас будет собственный бесперебойный источник чистой воды. Его вам хватит и для полива, и для питья и приготовления пищи, и для технических и бытовых нужд. К тому же, ваши расходы по эксплуатации будут состоять только из счетов на электричество.

Что лучше насос или насосная станция

Если с источником воды разобрались, то стоит подумать о том, как ее оттуда достать. Чтобы водопровод на даче работал как надо, необходимо использовать дополнительное оборудование. Так, для выкачивания воды из скважины можно использовать:

  • глубинный насос;
  • поверхностный насос;
  • насосную станцию.

Первый вариант считается наиболее распространенным. Глубинные насосы помещаются непосредственно в скважину. Такие агрегаты способны выкачивать воду с глубины от 10 до 150 метров.

Для установки глубинного насоса труба в скважине должна соответствовать сечению самого агрегата. Это требует больших расходов на бурение, чем при использовании, например, насосной станции. Перед опусканием насоса в скважину к нему подсоединяется электрический кабель, труба для воды (чаще всего сделанная из полимерных материалов) и трос, на котором будет держаться само устройство. Затем агрегат опускается в трубу до уровня грунтовых вод.

Поверхностные насосы устанавливают в том случае, если глубина залегания воды не более 10 метров. Такие агрегаты для системы дачного водопровода часто используют, если источником воды является открытый водоем. Достаточно установить насос на берегу речки или озера, опустить всасывающий шланг с сеткой в водоем, и включить.

Обратите внимание! В отличие от глубинных насосов, поверхностные могут работать не только на электроэнергии, но и на жидком топливе. Но дизельные и бензиновые агрегаты используются, в основном, во время полива. Для постоянной работы водопроводной системы такие устройства малопригодны из-за необходимости постоянно доливать топливо в бак.

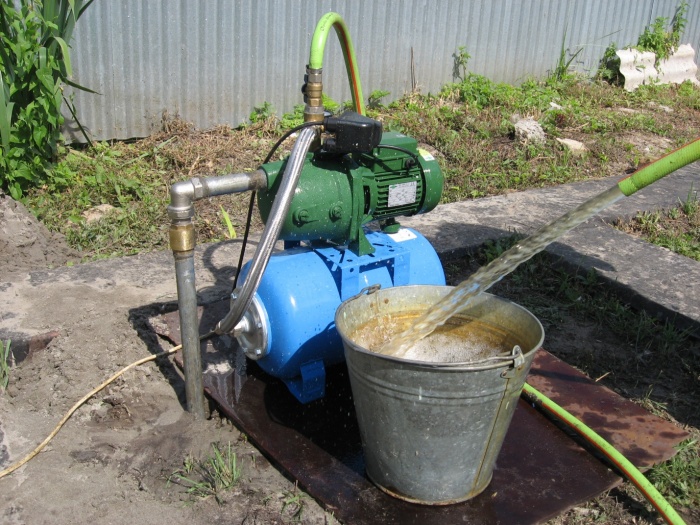

Не так давно на рынке появились насосные станции. В комплект такого устройства, кроме насоса, входит емкость для воды, всасывающий шланг и различная автоматика.

Насосные станции различаются по наличию и расположению эжектора:

  • встраиваемым. Такие агрегаты считаются самыми мощными. Станция со встроенным эжектором способна выкачивать воду из скважины глубиной до 40 метров. Единственным недостатком такого устройства является его большая шумность;
  • внешним. В этом случае эжектор расположен на всасываемом шланге и опускается непосредственно в скважину. Такие устройства также могут качать воду с глубины в 40 метров и к тому же они работают тихо. Недостатком насосных станций с внешним эжектором является их чувствительность к мелким твердым частицам, которые могут попадать в воду из скважины;

Без эжектора. Такие насосные станции самые дешевые. Они могут выкачивать воду только с глубины до 10 метров. Но зато они экономичны и бесшумны.

Обратите внимание! Преимущества насосных станций по сравнению с простыми насосами в том, что они работают автономно. Кроме этого, благодаря наличию емкости (гидроаккумулятора) водой можно пользоваться еще некоторое время после отключения электричества. Именно поэтому многие выбирают именно насосные станции, если водопровод на даче нужен не только для полива, но и для бытовых нужд.

Отличие летнего водопровода от зимнего

Водопровод на даче нужен для достижения двух целей. В первую очередь, он необходим для подачи воды в дом для бытовых нужд и питья. Но, кроме этого, многие дачники выращивают на своих участках овощи, корнеплоды и садовые растения. А все живые организмы нуждаются в воде, причем в большом количестве.

Если ваша дача служит только для выращивания растений, то проводить зимний водопровод нет смысла. Летний вариант гораздо дешевле. Он потребует от вас меньше усилий при монтаже. Как сделать летний водопровод, будет зависеть от его разновидностей. Тут можно попробовать смонтировать два варианта:

  • временный;
  • стационарный.

В первом случае вам достаточно установить насос, подключить к нему шланги, и ваш водопровод готов. После окончания поливного сезона все элементы системы просто убираются в теплое помещение или гараж.

Если вам не хочется каждый раз возиться с растягиванием и с перекладыванием с места на место шлангов, то для полива растений можно сделать стационарный водопровод. В этом случае достаточно проложить несколько труб вдоль всех насаждений и оснастить их запорной арматурой.

В случае необходимости полива вы включаете насос и открываете нужный вентиль. Вода поступает на грядки и орошает их. После окончания сезона достаточно просто убрать насос в теплое помещение и удалить остатки воды из труб.

Если водопровод должен работать и в зимний период, то тут необходимо приложить большие усилия по его созданию. Это связано с тем, что всем элементам необходимо утепление.

Как правило, чтобы трубы в зимние холода не замерзали, их укладывают на глубину ниже уровня промерзания грунта. Но в некоторых регионах такой показатель может равняться полутора и даже двум метрам. Копать на даче такие глубокие траншеи под силу не всем.

Существует другой, более легкий способ. В этом случае глубина закладки труб будет составлять не более полуметра. Но просто так закапывать траншею нельзя, коммуникации обязательно перемерзнут. Чтобы этого не произошло, следует использовать утеплитель. В качестве такового можно применить;

  • шлак;
  • керамзит;
  • пенопластовую крошку и т.д.

Выбранный вами утеплитель должен обладать определенными характеристиками. Во-первых, он не должен бояться сырости и агрессивных сред. Во-вторых, материал должен «не нравиться» различным грызунам и другим мелким животным. Кроме этого, утеплитель должен быть не пригоден для проживания плесневых грибов.

Сегодня в продаже появились специальные кожухи (скорлупа) для систем водопровода. Они могут быть разного диаметра и аккуратно одеваются на трубы. Такой утеплитель изготавливается из различных полимеров, имеет небольшую толщину и низкий коэффициент теплопроводности. Использование подобных кожухов существенно облегчает работы по монтажу водопровода на даче. Ведь в этом случае достаточно углубить трубы в землю всего на 20–30 см.

Но не только коммуникации нуждаются в утеплении. Вашу скважину и насос (или насосную станцию) также необходимо защитить от промерзания. Для этих целей чаще всего используют кессон. Эта конструкция представляет собой емкость, расположенную над скважиной с насосом. Кессон также утепляется при помощи теплоизоляционных материалов.

Видео

Обзор системы дачного водопровода показан в видеоматериале:

Тут как в известной пословице – нужно все семь раз отмерить, то есть заранее рассчитать какое количество воды вам потребуется для нормального проживания на даче всей семьи, причем делать это даже с небольшим запасом.

Расчёт должен производиться с учетом всех точек водорасхода и водоразбора с учетом количества постоянного использования их всем членами семьи. Должны быть учтены и самые водорасходные объекты — сауна, баня, площадь участка отведенная под выращивание овощей, плодовый сад который в некоторых регионах без полива теперь вырастить уже трудно.

С каждым засчитанным в водорасход литром воды должен становиться обильней и предполагаемый будущий источник водоснабжения.

При расположении источника водоподачи, обязательно учитывайте тот факт, что каждые десять метров трубопровода, уменьшат напор насоса на 1 метр. Это необходимо, чтобы вода могла быть доставлена в самые отдаленные уголки участка.

При небольшом расходе воды – например, если используете дом только в качестве летнего жилья и места для отдыха, можно сделать шахтный колодец. Он прост в сооружении, относительно недорог, и все работы по его устройству легко сделать своими руками. Запитывается водой он за счет грунтовых вод, глубина залегания которых колеблется от 4 до 15 метров.

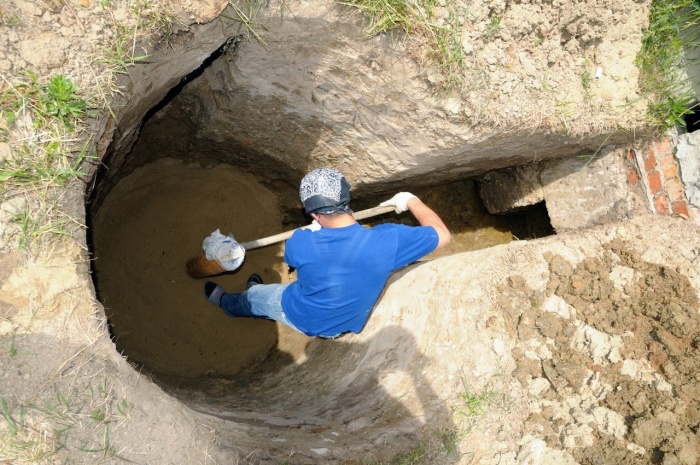

Устройство шахтного колодца самое простое: над землей оголовок, под землей железобетонные кольца или сруб из деревянного бруса толщиной, как правило 25 см.

Шахта такого дачного колодца должна быть углублена в водоносный слой на 3, а еще лучше на четыре метра. На дно шахтного колодца поочередно засыпают слои песка, гравия, щебня, каждый из которых должен быть толщиной 20-25 сантиметров, впоследствии они будут выполнять роль природного фильтра для очистки поступающей воды. Многие дополнительно к донному поступлению воды также проделывают и отверстия в бетонных кольцах, чтобы она поступала и с боков. После чего на дно устанавливают .

Количество воды, которое может обеспечить колодец шахтного типа, заранее рассчитать конечно нельзя. Сделать это можно будет после его постройки – для этого рассчитывают изначальный объем поступившей в него самотеком воды, после чего ее выкачивают насосом и замеряют то время, через которое он вновь наполнится до прежнего уровня.

В принципе для нормального водоснабжения дачи хватает его всегда, пересыхают они тоже крайне редко, на моей практике «шабашника» такое случалось всего несколько раз, да и то после откачки воды и очистки, дезинфекции колодца вода начинала поступать вновь.

Если грунтовые воды глубоко

Если подходящий водоносный слой находится на глубине более 15 метров и глубже, то вариант с колодцем отпадает, в этом случае придется бурить скважину. Бурят их «на песок» и «на известняк».

Бурение скважины на песок гораздо быстрее, намного дешевле, и настолько проще, что если одолжить у кого нибудь инструмент, то с этой работой справиться даже неопытный человек.

Для устройства скважины на песке нужны будут только насос, фильтр-сетка, и обсадная стальная труба, диаметром 125-133 миллиметра.

Бурение скважины «на песок» занимает не более двух суток. Такая скважина обеспечит вас объемом воды равным кубу в час. Это немного, но вполне хватит большинству владельцев приусадебного участка.

Среди минусов бурения скважины «на песок» можно отметить то, что вода из нее не очень чистая, а, следовательно, скважина со временем «заилится». Как правило, даже при не очень интенсивном её использовании, срок службы скважины «на песок» 4-5 лет.

Артезианская скважина или скважина «на известняк» стоит дорого, делается долго, 90% дачников своими силами ее пробурить не смогут, но… Служит она долго, от 30 до 75 лет (зависит от количества и концентрации взвесей) и может выдать «на гора» от 5 до 100 кубов воды в час (при глубине в 30 метров).

Бурение артезианских скважин или скважины «на известняк»

Наиболее часто используемый способ заключается в закладке обсадной трубы до слоя известняка через слои глины. Следующим этапом является «вскрытие» слоя известняка, который бурят так называемым «открытым стволом», до самого водоносного слоя.

Для того чтобы избежать повреждений породы, через которые поверхностные воды могут проникать вглубь, применяют тампонаж, который заключается в заливке небольшого объема цементно-песчаного раствора через специальную стальную трубу по достижении слоя известняка. Происходит такое своеобразное пломбирование трещин через которые в «артезиан» могла бы попасть загрязненная поверхностная вода.

Кстати, вода, содержащаяся в известняке (от 30 м и глубже) — это уже не грунтовая, а артезианская вода. Чтобы добыть ее, требуется получить разрешение властей. Работы может вести только специализированная лицензированная компания.

Такому виду скважин даже предписано получение специального «паспорта скважины».

Используя, так называемую, европейскую технологию бурения скважины (так называемую потому, что такую же технологию давным-давно использовали в некоторых регионах СССР) устройство скважины носит двухтрубный характер.

Первая труба с большим диаметром становится на сам известняк, после чего бурят скважину с окончательным, рабочим диаметром. Для того чтобы избежать загрязнения артезианского колодца поверхностными водами между двумя типами использованных труб делается герметизирующая пробка из компактонитовой глины.

Такая скважина по стоимости будет дороже обыкновенной однотрубной более чем на 50%. Как правило бурят их несколько соседей в складчину, но и то выходит все таки дорого. Само их существование при такой стоимости объясняется очень высоким качеством воды.

Подъем воды из колодца или скважины

Итак, добрались до подъема воды из колодца или скважины. Чтобы наладить подачу воды из не очень глубокого шахтного колодца подавляющее большинство дачников использует поверхностные насосы.

Главное условие их применения — расстояние от источника воды до дома: в большинстве конструкций таких насосов оно не может быть более 50 метров (вернее быть то может – толку никакого не будет).

Если колодец глубокий, или для добывания воды используется фильтровая скважина -это те же поверхностные насосы, но уже эжекторные. Чаще же используют погружные колодезные насосы, которые с легкостью «осилят» расстояние в 40 метров (глубина).

Ну а если вы счастливый обладатель артезианской скважины, то тогда придётся использовать погружной скважинный насос, которому вполне по плечу подъем воды с глубины 100 метров.

Если есть желание все это дело автоматизировать, то придется прибегнуть к покупке САВ (системы автономного водоснабжения), которая состоит непосредственно из самого насоса, гидроаккумулятора и регулирующего реле давления. Вещь отличная, но для многих дорогая.

Плюсы и минусы различных способов добычи воды

  1. Шахтный колодец Работы трудоемкие. Несмотря на то, что многое по его устройству вполне можно сделать своими руками, технику и помощников вызывать придётся, хотя бы на этапе копки, выемки земли из подколодезного пространства и опускания туда бетонных колец.Плюсы конструкции шахтного колодца очевидны: возможность самостоятельного ремонта, очистки и дезинфекции по мере наступления такой необходимости (может не наступать и десятки лет – все зависит от места). Рекомендуется прибегать к шахтной конструкции на дачах и участка с близким уровнем залегания грунтовых вод.
  2. Что такое забивной, или по-другому абиссинский колодец Это такая конструкция, при которой в землю забивают стальную трубу, пока она не достигнет подземного зеркала грунтовых вод. На ее нижнем звене располагается фильтр и головка с проделанными в ней отверстиями, через которые вода собственно и будет попадать внутрь этой самой стальной трубы, и выкачиваться оттуда насосом.
  3. Что такое колодезная камера Вариант того, что люди перебираются на дачу для постоянного проживания сейчас не редкость – следовательно вода нужна постоянно. В таком случае строят колодезную камеру, чтобы защитить электрические приборы от воздействия осадков. Камеру легко построить своими руками из тех же бетонных колец или блоков с максимальной гидроизоляцией. Требуется крышка.
  4. Что такое буровой колодец Это такое устройство водоснабжения, когда скважину бурят до зеркала подземных вод. Затем до глубины в 7-8 метров в ней монтируют обыкновенную канализационную трубу (115 миллиметров в диаметре), после чего при помощи фильтровального отрезка (такие синие трубы из полиэтилена) вода поступает внутрь трубы и забирается наверх.

Водоснабжение из колодца – и холодное и горячее: как сделать?

Если на даче уже есть колодец (может быть сделанный своими руками, а может и оставшийся от прежних хозяев), то при относительно небольших затратах можно организовать не только холодное, но и горячее водоснабжение дома. В нашем случае для подъема воды использован недорогой погружной насос «Водолей». Выход трубы из колодца гидроизолирован с помощью силикона и цемента. Расстояние от колодца до дома — 5-6 м. Чтобы в системе не было застоя воды, на самом нижнем уровне сети ставится вентиль.

Проводим воду своими руками – шаг за шагом

  1. С помощью троса опустили насос в колодец, не допуская натяжения кабеля электропитания и подающего шланга. Закрепили трос на поверхности. На подающий шланг установили оголовок для забора воды.
  2. Воду в дом подаем по полиэтиленовой трубе, протянутой по дну траншеи глубиной 50 см. Параллельно проложили вторую трубу, внутрь которой пропустили электрический кабель.
  3. Подающую трубу соединили с — дальнейшей частью водопровода с помощью обратного клапана для предупреждения слива воды обратно в колодец. Поставили фильтр механической (грубой) очистки.

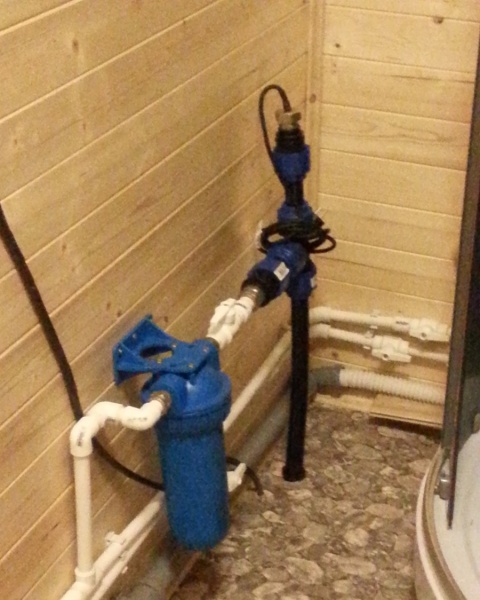

  4. Завели подающий шланг в дом. На входной раздаточный узел установили реле давления, манометр и фильтр тонкой очистки. Подключили все к сети питания.

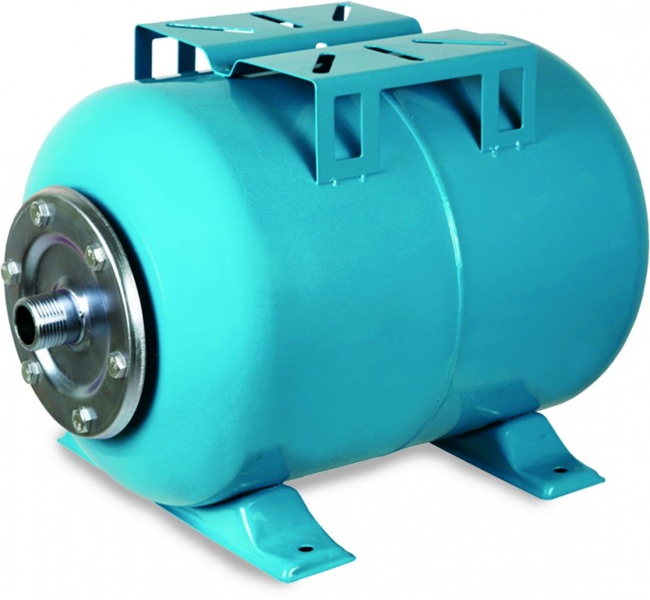

  5. Пройдя очистку и фильтрацию вода поступает уже в гидроаккумулятор, поддерживающий нужное давление в напорной системе водоснабжения, экономя время включения насоса.
  6. От раздаточного узла выполнили разводку по стенам из полипропиленовых труб. В санузле установили душевую кабину, раковину и водонагреватель.

Требования к «правильному» колодцу должен знать каждый дачник, который озадачился вопросом его строительства.

Нередко на загородном участке, не подключенном к централизованному водопроводу владельцам дачи приходится бурить скважину или выкапывать колодец. Задачка не из легких. Но зато даже в случае перебоя с электропитанием колодец обеспечит непрерывное водоснабжение.

При относительно небольшой глубине залегания подземных вод на участке (до 40 м) сооружают шахтные колодцы, вода попадает в них через дно колодца(90%) и частично через неплотные соединения стенок (10%). Обычная глубина такого колодца- 10-15 метров.

Летний водопровод

Сначала рассмотрим устройство водопровода на даче, эксплуатировать который будут только в летний период времени. Используется такой водопровод для полива на даче растений, подключения и текущих бытовых нужд. Зимой его эксплуатация не предусмотрена. Летний водопровод на даче может быть как постоянным, так и разборным.

Наиболее распространенным является водопровод, трубы (шланги) которого лежат прямо на земле. Делают такой водопровод из простых резиновых или силиконовых шлангов, соединенных друг с другом переходниками.

Соединительные переходники есть в продаже, их изготавливают из оцинкованной стали или пластмассы. В продаже также имеются и специальные защелки с одной стороны, у которых «ерши», куда надевают шланг, а с другой стороны удобный подпружиненный разъем. Эти защелки можно соединять и разъединять в одно движение. Они вполне способны обеспечить надежный стык.

Отметим, что при покупке шлангов нужно брать резиновые с толстыми стенками, которые армированы капроновыми волокнами. Разумеется, пластиковый водопровод на даче будет стоить дешевле, но такие шланги прослужат дольше — лет 15, как минимум.

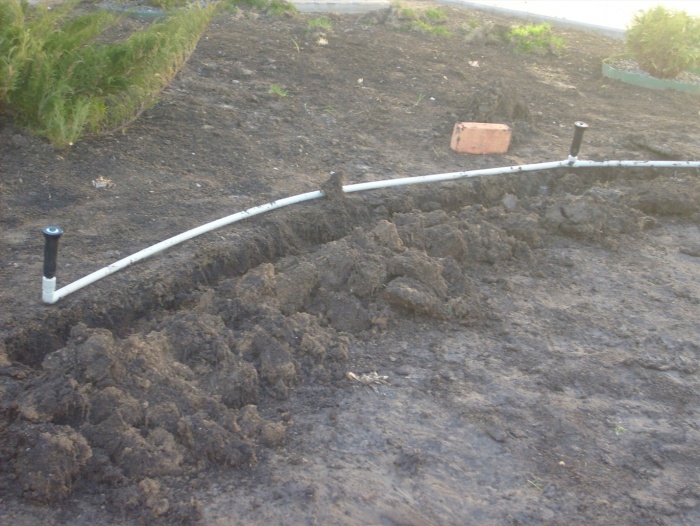

Для постоянного летнего водопровода трубы нужно прокладывать в земле, а на поверхность выводить водоразборные краны. В этом случае достаточно лишь немножко засыпать трубы землей, чтобы не спотыкаться о них и для сохранности от хищения.

Основной недостаток постоянного летнего водопровода — необходимость соблюдения уклона к месту подключения – к основной магистрали. В этой самой низкой точке водопровода размещают сливной вентиль, для того чтобы сливать воду на зиму. В противном случае вода может замерзнуть и порвать трубы.

Теперь поговорим о более солидных и капитальных схемах. Начнем с описания зимнего водопровода. Зимний не означает, что его можно будет использовать только зимой, просто в этом названии подразумевается, что водопровод проведен по постоянной схеме и его можно эксплуатировать в любое время года, даже зимнее.

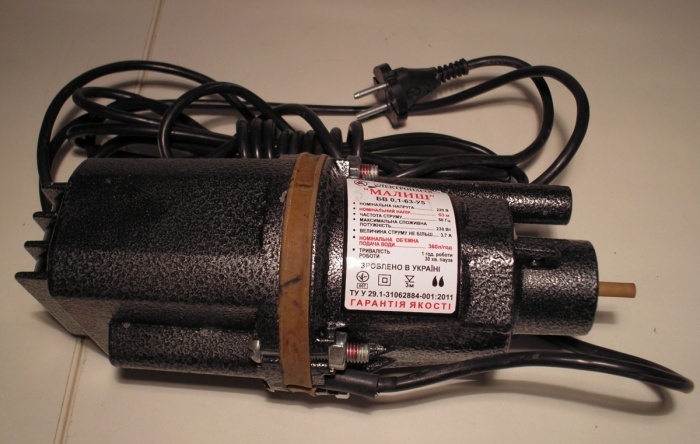

Для подачи воды из колодца, лучше использовать погружной насос. Его мощность выбирают в зависимости от глубины, с которой будет подаваться вода. Для колодца глубиной до десяти метров довольно небольшого «ручейка» или «водолея». Если же вода будет подаваться из скважины, то придется покупать более мощный насос, который будет стоить значительно дороже.

В связи с тем, что при монтаже зимнего водопровода насос нужно подключать к источнику напряжения, допустимо совмещение прокладки кабеля и водопровода в едином кожухе из пластиковых канализационных труб. Он хорошо защитит от промерзания и механических повреждений.

Прокладка водопровода

Для прокладки водопровода можно воспользоваться пластиковыми трубами с соединениями на пайке или на специальных пластиковых фитингах. Для соединений на пайке используют специальный электропаяльник. Стоит он не очень дорого, к тому же в специализированных магазинах нередко такие паяльники предлагают в прокат. Для монтажа трубопровода, паяльник понадобится не более чем на день. Соединения на фитингах выполняют «голыми руками» без паяльника. Для обычной дачи, вполне подойдут трубы диаметром 20 или 25 миллиметров.

При прокладке водопровода, трубы должны размещаться ниже уровня промерзания грунта. Значение этой величины для каждого конкретного климатического пояса можно узнать в специальных справочниках. Но зачастую, чтобы не копать слишком глубокую траншею можно воспользоваться одним из следующих методов:

  • Засыпать уложенную на глубине 60 сантиметров трубу 20-30 сантиметровым слоем утеплителя из пенопластовой крошки, печного шлака, керамзита и т.п. Главным условием является то, чтобы утеплитель плохо впитывал влагу и был достаточно прочным.
  • Изолировать трубопровод системой утепления, состоящей из специальной теплоизоляции и кожуха из гофрированного полиэтилена. При помощи такой системы глубину траншеи можно делать значительно меньше (около 30 сантиметров).
  • Проложить греющий кабель, позволяющий и вовсе укладывать трубы на поверхности. Но придется много платить за электроэнергию.

Следует учесть, что траншея должна приближаться к дому под прямым углом, потому что нужно будет подкапывать фундамент, что чревато его осадкой и образованием трещин в стене.

Чтобы подключить насос к водопроводу рядом с колодцем необходимо устроить приямок, глубиной в один метр, и размерами 70х70 сантиметров. Стенки приямка выкладывают кирпичом, либо укрепляют другим способом, например пропитанными антисептиком досками. Дно приямка правильнее было бы залить бетоном или на крайний случай засыпать щебнем и утрамбовать.

В приямок выводят и фиксируют водопроводную трубу с «ершом» для крепления шланга, который идет от насоса, а так же электропровод. Функция приямка заключается в том, что при необходимости можно легко отсоединить и извлечь насос. Приямок утепляют, чтобы предотвратить замерзание воды в шланге насоса.

Для подключения насоса устанавливают влагозащищенную розетку либо используют герметический контактный разъем, более известный как «папа-мама». Главным условием является то, чтобы насос при этом можно было безопасно подключать и отключать, даже если кабель будет находиться под током.

Водоразборные устройства

С тем как сделать водопровод на даче мы определились. Теперь более подробно остановимся на водоразборных устройствах. Для использования в условиях улицы вполне подойдут бронзовые или чугунные задвижки, а также обычные краны с кран буксами.У шаровых кранов привлекательный внешний вид, но использовать их нежелательно: когда кран долгое время находится в открытом положении или наоборот — закрытом, а также при сильных колебаниях температуры и воздействии атмосферных осадков – такие краны могут быстро выйти из строя.

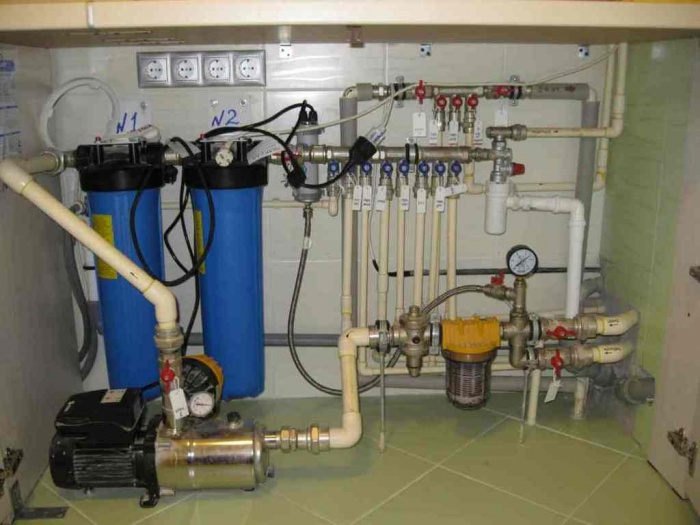

Самый сложный узел водопровода — это водоразборный узел, который расположен вне помещения, или в неотапливаемом помещении. К нему предъявляют особенные требования, ведь ему предстоит работать при отрицательных температурах. Обычно используют водоразборные колонки. Недостаток колонки — трудоемкость установки и высокая стоимость.

Любой дачник, а особенно привыкший к комфорту горожанин, понимает, как необходим водопровод в загородном доме. Без него сложно ухаживать за приусадебным участком, невозможно пользоваться бытовой техникой, даже вымыть посуду или принять душ довольно проблематично. Именно поэтому хозяин дома, в конце концов, задумывается о том, как сделать водопровод на даче своими руками. Самостоятельная установка – это большая экономия и ценный опыт, который пригодится для обслуживания или ремонта системы водоснабжения.

В идеале установка водопровода обсуждается на этапе проектирования дома: составляют поэтапный план, чертят схемы расположения труб и механизмов, рассчитывают смету, производят закупку оборудования. Для монтажа бойлерно-водомерного узла подойдет небольшое помещение на первом этаже площадью 2-3 м². Установив технические устройства и узел ввода воды в одной комнате, удобно следить за процессом подачи воды и регулировать его.

Схема устройства водопровода с использованием полипропиленовых труб

Локальная система водоснабжения состоит из следующего оборудования:

  • трубопровод (металлический, металлопластиковый, полипропиленовый) с комплектом фитингов и кранов;
  • водоподъемные механизмы – насосная станция или погружной насос;
  • оборудование для регулировки определенного давления в системе – манометр, реле давления, гидроаккумулятор (расширительный бак);
  • электрическое сопровождение с автоматической защитой;
  • фильтры для очистки воды от загрязнений и взвешенных частиц;
  • водонагреватель (предпочтительнее накопительный).

Некоторым будет интересно, как устроен зимний водопровод на даче. Так вот, определение «зимний» это не значит, что его используют только зимой. Данное устройство водопровода на даче имеет капитальную схему, которая исправно работает круглый год.

Также будет полезен материал том, как правильно подвести воду в частный дом из скважины или колодца:

Зимний водопровод на даче требует утепления труб от места забора воды до бойлерного узла

Установка насосного оборудования

Безусловно, прокладка водопровода на даче невозможна без источника воды. Обычно используют заранее оборудованный колодец, каптажную родниковую камеру или скважину. . Например, вода в скважине намного чище, но ее бурение выльется в большую сумму. Гораздо дешевле вырыть колодец, оборудовав его погружным насосом и установив трехступенчатую систему фильтров для очистки воды.

  • Погружной насос . Поддерживает уровень воды в 20 м, работает бесшумно. Насос с обратным клапаном дополняют гидроаккумулятором, фильтрационным узлом, автоматическим блоком и разводящим узлом с арматурой. При выборе следует обратить внимание на материал рабочего колеса. Для загрязненной воды лучше использовать колесо из нержавейки.
Вам будет интересно  Как обустроить водопровод в частном доме и что для него понадобится

От того, какой будет выбран насос, погружной или поверхностный, зависит его расположение

  • Поверхностный насос . Применяют, если уровень воды меньше 8 м. Устанавливают в помещении, соединив с колодцем подводящей трубой.
  • Автоматическая насосная станция. Гидравлическая часть отделена от электродвигателя перегородкой. Дизельный или бензиновый генератор часто применяют для откачки грунтовых вод или полива участка. Станция состоит из насоса, гидроаккумулятора и блока автоматики. Гидроаккумулирующий бак одновременно играет роль запасного резервуара, а также предотвращает частое включение насоса. Недорогие насосные станции производят громкий шум (например, «Джилекс»), поэтому лучше установить оборудование нового поколения (Grundfos JP, Espa Technoplus).

Особенности прокладки водопровода в доме

Надежное устройство водоснабжения на даче во многом зависит от качества труб. Избежать скорого ремонта позволит надежный, прочный материал. Легко монтируются и обладают отличными характеристиками полипропиленовые сварные трубы зеленого цвета от «Баннингер» (диаметр 25 мм). Они дороже белых традиционных труб (например, «Про Аква») на 30%, зато устойчивы к перепадам температур и сохраняют герметичность даже во время мороза.

Для сварки ПП труб используют паяльник-«утюг», который можно приобрести в магазине за 2-3 тыс. рублей.

Паяльник для полипропиленовых труб можно взять в аренду — 250-300 рублей в день

Некоторые составные части трубопровода собирают «на весу», а затем уже монтируют в помещении. Нужно помнить, что около 8 см трубы потребуется для сварки, поэтому каждый отрезок водопровода просчитывается заранее.

Некоторые элементы труб лучше закреплять прямо на месте, используя специальные держатели

Место прокладки труб выбирают, исходя из планировки комнат и удобства монтажа. Если в помещении запланированы подвесные конструкции, традиционную низкую установку над полом можно заменить верхним монтажом – под подвесным потолком. Такая прокладка труб оптимальна для ванной или кухни.

Верхнее расположение труб (под потолком) имеет свои плюсы: быстрый прогрев и оперативный слив воды

Для регулировки давления в трубах потребуется расширительный бак. Емкости объемом 100 л достаточно для водопроводной системы двухэтажного дома. Это не значит, что бак сможет набирать 100 л воды, он заполняется примерно на одну треть (при давлении 3 атм.). Поэтому при необходимости следует купить расширительный бак большего размера.

Установку водопровода в бойлерном узле лучше начать с монтажа расширительного и водонагревательного баков

Здесь есть она особенность. Расширительные баки для отопления — красного цвета, баки для водоснабжения — синего.

Установка фильтров для очистки воды

Чтобы вода была не просто чистой, а безопасной и полезной, необходимо установить многоступенчатую фильтрационную систему. Разнообразие фильтров в магазинах позволяет выбрать наиболее подходящую модель, в зависимости от состава воды.

Предположим, что вода в колодце, которую используют для домашнего водопровода, перенасыщена железом. В этом случае подойдет система очистки из двух фильтров, которые можно установить в две одинаковые колбы:

  • 1 – ионообменный фильтр, удаляющий из воды растворенное железо. Примером такого фильтра служит продукция Big Blue. Стоимость колбы – 1,5 тыс. рублей, картриджа – 3.5 тыс. рублей. Если показатель железа в воде равен 1 мг/л, то ресурс картриджа составляет 60 кубов.

Для смазки уплотнительной резинки используют сантехнический вазелин, чтобы в дальнейшем беспрепятственно снимать колбу

  • 2 – угольный фильтр для механической очистки.

Угольный фильтр необходим и для механической, и для химической чистки воды

Чтобы узнать, пригодна ли вода для питья, пробу следует сдать на анализ. Если результаты неудовлетворительные, стоит поставить еще один фильтр, а воду обязательно кипятить перед употреблением.

Летний водопровод — временная конструкция

Летний вариант водопровода подходит дачникам, которые выезжают за город только в теплое время года. Назначение данной системы – обеспечить полив грядок и клумб, работу душа и бытовой техники. По окончании сезона оборудование промывается, разбирается и консервируется до следующего лета.

Несложно обустроить летнее водоснабжение дачи своими руками. Для этого используют систему из гибких шлангов с переходниками. Основное давление приходится на соединительные элементы, поэтому их изготавливают из пластика или оцинкованной стали. Стальные элементы прочнее и стабильнее пластиковых аналогов, но и стоят дороже.

Летний водопровод на даче используют только в теплый период

Существует два варианта укладки шлангов (труб):

  • Водопровод расположен на поверхности грунта. Плюс – легкий монтаж и демонтаж. Минус – возможность поломки.
  • Трубы зарыты неглубоко в землю, на поверхность выходят только краны. Во время эксплуатации система не мешает, а при желании ее легко откопать и демонтировать.

Одно из назначений летнего водопровода — полив грядок. Трубы свободно лежат на поверхности земли

Следует знать, как сделать водоснабжение на даче, чтобы в конце сезона можно было легко спустить воду из труб. Для этого создают небольшой уклон для слива. На самой низкой точке водопровода устанавливают вентиль: через него спускают воду, чтобы зимой при замерзании она не разорвала трубы и шланги.

При установке зимней или летней системы необходимо следить за безопасностью электрической сети. С этой целью используют герметичные разъемы и влагозащитные розетки.

Автономный водопровод на даче своими руками. Летнее водоснабжение на даче

В ситуации, когда дачный участок служит местом отдыха, не обойтись без организации надежного источника снабжения водой. Если на даче планируется выращивать сельскохозяйственные культуры, о регулярном водоснабжении следует позаботиться в первую очередь.

Колодец может питать водопровод на даче

Исходя из конкретных условий, источником водных можно назвать:

  • скважину или колодец — требуют погружного или другого насоса;
  • водопроводную сеть — нужно врезать в центральный водопровод трубу системы полива и водоснабжения дома;
  • естественный или искусственный открытый водоем — требуется насос и фильтр по ситуации;
  • автономную емкость в качестве накопителя для работающего, но не в постоянном режиме водопровода.

Возможные варианты обустройства водопровода

В качестве источника воды на участке возможно использование центрального водопровода или насоса. Бесперебойную подачу жидкости в этом случае обеспечат накопительный бак или гидроаккумулятор. В ситуации с баком сохраняется запас влаги, равный объему емкости, которая может быть любых размеров. Его располагают на высоте, за счет чего создается небольшое давление в водопроводе.

Использование гидроаккумулятора более удобно, поскольку он поддерживает стабильное высокое давление в водопроводе. Добавив к гидроаккумулятору реле давления и подходящий насос, можно получить автоматическую насосную станцию. Гидроакуумулятор – емкость в форме цилиндра, поделена на два объема резиновой мембраной. В одной половине присутствует воздух под давлением порядка 2-х атмосфер, в другую часть подается вода. Гидроаккумулятор имеет ограниченный объем, и это является серьезным недостатком.

При открытии крана вода выходит из гидроакукумулятора, что снижает давление в системе, величину которого контролирует реле. При достижении нижнего порога автоматически запускается насос, который закачивает воду до достижения верхнего уровня давления.


/>Гидроаккумуляторы бывают разных размеров

Типы водопроводных труб

Рынок предлагает большой ассортимент труб, элементов монтажа и запорной арматуры для самостоятельной организации водопроводной системы на участке. Ее строительство – ответственное мероприятие, успех которого определяется оптимальностью подобранных элементов.

Одна из важных задач – подбор подходящих водопроводных труб. Достойной альтернативой водопроводу из стали выступают трубы из пластика. Пластик не подвержен коррозии, хорошо работает при низких температурах, долго сохраняет свои функции. Существует несколько разновидностей пластиковых труб, благодаря чему можно выбрать подходящий вариант, исходя из конкретной ситуации.

Трубы из поливинилхлорида (ПВХ) отличаются невысокой ценой. Они стыкуются с помощью холодной сварки. В результате сварки соединение выдерживает давление до 15 атмосфер, и водопровод служит более 50 лет. Температурный режим его эксплуатации – от -15́ ºС до +45 ºС (максимум +65 ºС). Восприимчивость к ультрафиолетовому излучению средняя, на морозе трубопровод становится ломким.


/>Трубы ПВХ подойдут для водопровода

Достоинства труб ПВХ:

  • простота укладки;
  • не поддерживают горение;
  • гладкая поверхность;
  • устойчивость к окислению;
  • возможность изгиба.

Среди отрицательных качеств водопровода из ПВХ отмечается потеря прочности вследствие царапин. Трубы из поливинилхлорида не допускают резьбовых соединений. Их нежелательно использовать для открытой водопроводной системы. Водопровод следует размещать в траншее или канализации.

Полипропиленовые трубы (ППР) нередко применяют для разводки водопровода на даче. Заметим, трубы ППР для холодной воды отмечаются полосой синего цвета, для горячей — красного. Соединение элементов водопровода производится посредством специальных паяльников, разогревающих пластик на концах свариваемых труб, которые быстро скрепляются и застывают при соприкосновении.


/>Трубы из полипропилена в летнем водопроводе

Трубы из полипропилена не гнутся, и при сборе водопровода используются дополнительные уголки и фитинги. В результате обеспечивается высокая надежность системы, но при большом количестве фитингов стоимость всего водопровода растет.

Трубы из полиэтилена низкого давления

Трубы из полиэтилена низкого давления (ПНД) соединяют без клея и дополнительных приспособлений. Резьбовые фитинги водопровода из ПНД легко скручиваются руками. К другим плюсам таких изделий можно отнести:

  • возможна эксплуатация в режиме до -60 ºС;
  • стойкость к химическому воздействию, гниению;
  • возможна сборка с помощью сварки или с применением резьбовых фитингов;
  • служба выше 50 лет;
  • использование для летнего и зимнего водопровода;
  • гладкая внутренняя поверхность, что исключает потери давления в водопроводе и отложения на стенках;
  • при замерзании воды в трубах они увеличивают свои размеры, а при оттаивании приходят в исходное состояние без разрушения.

Несущественный недостаток подобных труб для дачного водопровода — невозможность эксплуатации при высокой температуре жидкости. Более ощутимое неудобство — наступать на такой водопровод нельзя, в отличие от конструкций из металла.


/>Труба ПНД в качестве магистрали для капельного полива

Мы уже отмечали, что трубы ПНД можно сваривать или стыковать посредством резьбовых фитингов. Заметим, что резьбовое соединение выдерживает давление воды до 4 атмосфер, что в условиях дачи более, чем достаточно.

При подборе труб ПНД следует приобретать варианты с голубыми полосами (для передачи холодной воды). Исполнение с линиями желтого цвета применять на огороде нельзя, так как они разработаны для газовых сред и содержат токсичные добавки.

Исходя из рабочего давления, трубы ПНД делят на несколько категорий:

  • легкие — держат до 2,5 атмосфер;
  • средне-легкие — до 4 атмосфер;
  • средние — до 8 атмосфер.

Уличный водопровод на участке собирают из легких и средне-легких труб (обозначаются С и СЛ соответственно) диаметром от 32 до 50мм. Необходимо определиться, какая плотность труб необходима именно Вам, она бывает трех вариантов: 63, 80, 100 (цифры обозначают плотность). Чем больше плотность, тем стоимость изделий значительнее.

Иногда, несмотря на более высокую цену, для дачи следует выбирать вариант высокой плотности: стенки таких труб тоньше, что в конечном итоге снижает вес конструкции. Это может стать решающим фактором, когда вода добывается из колодца или скважины. Небольшой вес упрощает фиксацию труб.

Сборка водопроводной системы

До того, как Вы начали монтировать водопровод на даче своими руками, важно определить, в какие стороны сада пойдет разводка, и нарисовать схему расположения пластикового трубопровода. Необходимо предусмотреть проведение воды в дачный домик, а также к ключевым местам участка, где предусматривается регулярный полив. План в масштабе позволит определить место точек водоразбора, протяженность поливочной системы и количество фитингов.

Следует предусмотреть несколько точек водозабора, чтобы не таскать тяжелые шланги и обеспечивать одновременный полив в разных местах. Надо предусмотреть кран у входа в дом и перед главным разветвлением.

Также необходим сливной кран в самой нижней точке системы. Он позволит удалить воду из труб в зимнее время, предотвратить ее замерзание. Если водопровод смонтирован из ПНД, сливной кран не обязателен. При этом следует учесть, что количество возможных циклов замерзания и оттаивания воды в системе не бесконечно, и даже полиэтиленовая труба в итоге может разрушиться.


/>Схема полива поможет рассчитать количество материалов

Порядок подготовки к сбору водопроводной системы таков:

  • составление схемы расположения труб;
  • расчет длины системы и числа фитингов;
  • решение по режиму работы: зимний или летний;
  • подготовка канав;
  • закупка компонентов поливочной системы из выбранного материала.

Зимний и летний режим использования водопровода различаются глубиной укладки полиэтиленовых труб. В том случае, когда дача посещается круглый год, целесообразно выбрать утепленный водопровод или заложить стандартный, ниже зоны промерзания. При монтаже поливочных труб на даче выгоднее использовать летний тип водопровода. При наличии теплицы не обойтись без зимнего варианта укладки. Утепленный трубопровод, который идет к парнику, следует укладывать в глубокие канавы или предусмотреть подогрев трубы.

Вопрос проведения воды своими руками в дом на даче рассматривается нами в специальной статье. Специалисты рекомендуют использовать с этой целью полипропиленовые сварные трубы, которые устойчивы к колебаниям температур и разгерметизации. Место их прокладки выбирают с учетом расположения комнат и удобства монтажа. Обязательна установка фильтров. Расширительный бак послужит хорошим дополнением.


/>Схема устройства водопровода с капельным поливом

Тип фильтров для садового дома подбирают, исходя из состава забираемой воды. Когда в ней много железа, используется система двух фильтров. Один из них — ионообменный, удаляющий железо. Другой — угольный, для правильной механической очистки. Перед использованием воды в бытовых целях важно сдать пробу на анализ. При неудовлетворительных итогах ставят дополнительный фильтр и обязательно кипятят воду перед применением.

Автономный водопровод на дачном участке своими руками

Система полива с автоматическим насосом не может работать без электричества. Подача электричества в сельские районы возможна с перебоями, поэтому следует подумать о резервном запасе, чтобы не остаться без воды при отсутствии электроэнергии. Бак или иную емкость можно установить на чердаке или специальной площадке и закачать в нее воду из скважины или водоема.

В баке можно накапливать и дождевую воду, однако в этом случае следует предусмотреть систему фильтрации. Сперва вода должна пройти грубую очистку, а потом — несколько этапов тонкой. На входе всасывающего трубопровода, идущего от насоса, также следует поставить грубый фильтр и обратный клапан. Фильтр предотвратит выход из строя чувствительного к грязной воде оборудования. Клапан застрахует от обратного сброса воды после отключении насоса.

Автономный бак на даче способствует качественному поливу растений. В теплое время года его содержимое быстро прогревается. Растения, которые поливают теплой водой, растут быстрее и дают богатый урожай. При необходимости создания капельного полива следует собрать единую магистраль. На центральной трубе следует поставить тройники и подключить ленты капельного полива.

Многие владельцы дачных домов, приступают к строительству дачного домика только после того как проведут на участок воду. Даже при строительстве каркасного дачного домика, в котором вроде бы вода нигде и не нужна, место бетону и растворам для «подливки», «подмазки», работ по сооружению фундамента всегда найдется, а значит и потребуется и вода. Кроме того воде, как основе жизни, всегда найдется и при использовании наши 6ти соток по прямому назначению. Полив сада и огорода, мытье машины, тротуарной плитки которой вымощен двор, ну и конечно собственное мытье. Так что подача воды на дачный участок вопрос первостепенный — именно поэтому мы в этой статье постараемся рассмотреть максимальное количество вопросов связанных с водоснабжением дачи и участка.

Если возле участка проходит центральная водопроводная система решение задачи существенно упрощается далеко не всегда. Советские водопроводы ветшают и практически полностью изношены (недавно при замене старого водопровода у товарища выкопали чугунную вводную трубу с клеймом 57 года — чугун буквально рассыпался на кусочки в руках). А новые водопроводы в современной России прокладывают крайне редко, стоит это очень дорого, да и того чтобы добиться этого приходиться обращаться чуть ли не напрямую к Президенту (историю с женщиной которая обратилась нему за помощью в этом деле наверное помнят все).

Поэтому чтобы не зависеть от чьей-то доброй воли и пользоваться водой сколько нужно, у дачника есть всего два варианта: колодец или скважин, хотя впрочем, многие опытные дачники совмещают оба варианта — получается еще более солидная экономия.

Из списка решений вопроса дачного водоснабжения мы заранее исключили использование природных водоемов — экология сами знаете какая,не только для кухни и для полива то бывает страшно применять, да и несмотря на то что славяне всегда старались строить жилища возле воды, рядом с дачами они есть далеко не у всех все равно.

Критерии выбора вида дачного водоснабжения и подачи воды

Тут как в известной пословице — нужно все семь раз отмерить, то есть заранее рассчитать какое количество воды Вам потребуется для нормального проживания на даче всей семьи, причем делать это даже с небольшим запасом.

Расчёт должен производиться с учетом всех точек водорасхода и водоразбора, с учетом количества постоянного использования их всем членами семьи. Должны быть учтены и самые водорасходные объекты – сауна, баня, бассейн на даче, площадь участка отведенная под выращивание овощей, плодовый сад который в некоторых регионах без полива теперь вырастить уже трудно.

С каждым засчитанным в водорасход литром воды должен становиться обильней и предполагаемый будущий источник водоснабжения.

При расположении источника водоподачи, обязательно учитывайте тот факт, что каждые десять метров трубопровода, уменьшат напор насоса на 1 метр. Это необходимо чтобы вода могла бы быть доставлена в самые отдаленные уголки участка, огорода.

При небольшом расходе воды — например, если используете дом только в качестве летнего жилья и места для отдыха можно сделать шахтный колодец. Он прост в сооружении, относительно недорог, и все работы по его устройству легко сделать своими руками. Запитывается водой он за счет грунтовых вод, глубина залегания которых колеблется от 4 до 15 метров.

Устройство шахтного колодца самое простое: над землей оголовок, под землей железобетонные кольца или сруб из деревянного бруса толщиной как правило 25 см.

Шахта такого дачного колодца должна быть углублена в водоносный слой на 3, а еще лучше на четыре метра. На дно шахтного колодца поочередно засыпают сои песка, гравия, щебня каждый из которых должен быть толщиной 20-25 сантиметров, в последствии они будут выполнять роль природного фильтра для очистки поступающей воды. Многие дополнительно к донному поступлению воды также проделывают и отверстия в бетонных кольцах, чтобы она поступала и с боков. После чего на дно устанавливают погружной насос.

Количество воды которое может обеспечить колодец шахтного типа заранее рассчитать конечно нельзя. Сделать это можно будет ли после его постройки — для этого рассчитывают изначальный объем поступившей в него самотеком воды, после чего ее выкачивают насосом и замеряют то время, через которое он вновь наполниться до прежнего зеркала.

В принципе на нормальное водоснабжение дачи хватает его всегда, пересыхают они тоже крайне редко, на моей практике «шабашника» такое случалось всего несколько раз, да и то после откачки воды и очистки и дезинфекции колодца вода начинала поступать вновь.

Если грунтовые воды глубоко.

Если подходящий водоносный слой находится на глубине более 15 метров и глубже, то вариант с колодцем отпадает, в этом случае придется бурить скважину. Бурят их «на песок» и «на известняк». Поясним:

Бурение скважины на песок гораздо быстрее, намного дешевле, и настолько проще, что если одолжить у кого нибудь инструмент то с этой работой справиться даже неопытный человек.

Для устройства скважины на песке нужны будут только насос, фильтр-сетка, и обсадная стальная труда, диаметром 125-133 миллиметра.

Бурение скважины «на песок» занимает не более двух суток. Такая скважина обеспечит Вас объемом воды равным кубу в час. Это немного, но вполне хватит большинству владельцев участка.

Среди минусов бурения скважины «на песок» можно отметить то, что вода из нее не очень чистая, а, следовательно, скважина со временем «заилиться». Как правило, даже не при очень интенсивном её использовании срок службы скважины «на песок» 4-5 лет.

Артезианская скважина или скважина «на известняк» стоит дорого, делается долго, 90% дачников своими силами ее пробурить не смогут но… Служит она долго, от 30 до 75 лет (зависит от количества и концентрации взвесей), может выдать «на гора» от 5 до 100 кубов воды в час (при глубине в 30 метров).

Бурение артезианских скважин или скважины «на известняк»

Наиболее часто используемый способ заключается в закладке обсадной трубы до слоя известняка через слои глины. Следующим этапом является «вскрытие» слоя известняка, который бурят так называемым «открытым стволом», до самого водоносного слоя.

Для того чтобы избежать повреждений породы через которые поверхностные воды могут проникать вглубь, применяют тампонаж который заключается в заливке небольшого объема цементно-песчаного раствора через специальную стальную трубу под достижении слоя известняка. Происходит такое своеобразное пломбирование трещин через которые в «артезиан» могла бы попасть загрязненная поверхностная вода.

Такому виду скважин даже предписано получения специального «паспорта скважины».

Используя так называемую европейскую технологию бурения скважины (так называемую потому что такую же технологию давным-давно использовали в некоторых регионах СССР) устройство скважины носит двухтрубный характер. Первая труба с большим диаметром становится на сам известняк, после чего бурят скважину с окончательным, рабочим диаметром. Для того чтобы избежать загрязнения артезианского колодца поверхностными водами между двумя типами использованных труб делается герметизирующая пробка из компактонитовой глины.

Такая скважина по стоимости будет дороже обыкновенной однотрубной более чем на 50%. Как правило бурят их несколько соседей в складчину, но и то выходит все таки дорого. Само их существование при такой стоимости объясняется очень высоким качеством воды.

Подъем воды из колодца или скважины

Итак, добрались до подъема воды из колодца или скважины. Чтобы наладить подачу воды из не очень глубокого шахтного колодца подавляющее большинство дачников использует поверхностные насосы. Главное условие и применения расстояние от источника воды до дома: в большинстве конструкций таких насосов оно не может быть более 50 метров (вернее быть то может — толку никакого не будет).

Если колодец глубокий, или для добывания воды используется фильтровая скважина те же поверхностные насосы, но уже эжекторные. Чаще же используют погружные колодезные насосы, которые с легкостью «осилят» расстояние в 40 метров (глубина).

Ну а если вы счастливый обладатель артезианской скважины то тогда придётся использовать погружной скважинный насос, которому вполне поп плечу подъем воды с глубины 100 метров.

Если есть желание все это дело автоматизировать то придется прибегнуть к покупке САВ (системы автономного водоснабжения) которая состоит непосредственно из самого насоса, гидроаккумулятора и регулирующего реле давления. Вещь отличная но для многих дорогая.

Плюсы и минусы различных способов добычи воды

1. Шахтный колодец . (Цифра 1 на чертеже-схеме)

Работы трудоемкие. Несмотря на то что многое по его устройству вполне можно сделать своими руками, технику и помощников вызывать придётся, хотя бы на этапе копки, выема земли из подколодезного пространства и опускания туда бетонных колец.

Плюсы конструкции шахтного колодца очевидны: возможность самостоятельного ремонта, очистки и дезинфекции по мере наступления такой необходимости (может не наступать и десятки лет — все зависит от места). Рекомендуется прибегать к шахтной конструкции на дачах и участка с близким уровнем залегания грунтовых вод.

2. Что такое забивной или по-другому абиссинский колодец. (Цифра 2 на чертеже-схеме)

Это такая конструкция, при которойв землю забивают стальную трубу, пока она не достигнет подземного зеркала грунтовых вод. На ее нижнем звене располагается фильтр и головка с проделанными в ней отверстиями, через которые вода собственно и будет попадать внутрь этой самой стальной трубы, и выкачиваться оттуда насосом.

3. Что такое колодезная камера . (Цифра 3 на чертеже-схеме)

Вариант того что люди перебираются на дачу для постоянного проживания а молодым отдают свою квартиру (или сдают) сейчас не редкость — следовательно вода нужна постоянно. В таком случае строят колодезную камеру, чтобы защитить электрические приборы от воздействия осадков. Камеру легко построить своими руками из тех же бетонных колец или блоков с максимальной гидроизоляцией. Требуется крышка.

4. Что такое буровой колодец (Цифра 4 на чертеже-схеме)

Это такое устройство водоснабжения когда скважину бурят до зеркала подземных вод. Затем до глубины в 7-8 метров в ней монтируют обыкновенную канализационную трубу (115 миллиметров в диаметре), после чего при помощи фильтровального отрезка (такие синие трубы из полиэтилена) вода поступает внутрь трубы и забирается наверх.

Водоснабжение из колодца — и холодное и горячее: как сделать?

Если на даче уже есть участке колодец (может быть вырытый своими руками а может и оставшийся от прежних хозяев), то при относительно небольших затратах можно организовать не только холодное, но и горячее водоснабжение дома. В нашем случае для подъема воды использован недорогой погружной насос «Водолей». Выход трубы из колодца гидроизолирован с помощью силикона и цемента. Расстояние-от колодца до дома – 5-6 м. Чтобы в системе не было застоя воды, на самом нижнем уровне сети ставится вентиль.

Проводим воду своими руками — шаг за шагом

1. С помощью троса опустили насос в колодец, не допуская натяжения кабеля электропитания и подающего шланга. Закрепили трос на поверхности. На подающий шланг установили оголовок для забора воды.

2. Воду в дом подаем по полиэтиленовой трубе, протянутой по дну траншеи глубиной 50 см. Параллельно проложили вторую трубу, внутрь которой пропустили электрический кабель.

3. Подающую трубу соединили с — дальнейшей частью водопровода с помощью обратного клапана для предупреждения слива воды обратно в колодец. Поставили фильтр механической (грубой) очистки.

4. Завели подающий шланг в дом. На входной раздаточный узел установили реле давления, манометр и фильтр тонкой очистки. Подключили все к сети питания.

5. Пройдя очистку и фильтрацию вода поступает уже в гидроаккумулятор, поддерживающий нужное давление в напорной системе водоснабжения, экономя время включения насоса.

6. От раздаточного узла выполнили разводку по стенам из полипропиленовых труб. В санузле установили душевую кабину, раковину и водонагреватель.

Подробнее об устройстве колодца.

Требования к «правильному» колодцу должен знать каждый дачник, который озадачился вопросом его строительства.

Нередко на загородном участке, не подключенном к централизованному водопроводу владельцам дачи приходится бурить скважину или выкапывать колодец. Задачка не из легких. Но зато даже в случае перебоя с электропитанием колодец обеспечит непрерывное водоснабжение.

При относительно небольшой глубине залегания подземных вод на участке (до 40 м) сооружают шахтные колодцы, вода попадает в них через дно колодца(90%) и частично через неплотные соединения стенок (10%). Обычная глубина такого колодца- 10-15 метров.

Признаки и приметы близкого залегания грунтовых вод

1. Самый верный признак (к сожалению разумеется) – вода в подвале, погребе.

2. Близость природных водоемов — озер, рек.

3. Плотный вечерний туман при отсутствии водоемов.

4. Сочная густая трава даже жарким летом, не вянущая в зной.

5. Растения на участке которые нуждаются в большом количестве влаги.

6. Мошки и комары в воздухе после заката

7. Мочарь на участке и покрытие земли в некоторых местах легким слоем мха.

С чего начать делать колодец

Лучшее время для рытья колодца — осень. Осенью как правило уровень грунтовых вод самый низкий. Иначе можно «недокопать», и колодец выйдет сухим.

Если участок холмистый и имеет возвышенности и неровности в ландшафте, то для устройства колодца подойдет лучше самое высокое место — звучит странно, но это правильно, и вот почему.

Согласно законам тяготения поверхностные воды, которые чаще всего и загрязняют колодец, будут стекать в направлении от колодца, а не к нему, потому в колодце вода будет чище. Избегайте берегов рек и мест с резким перепадом рельефа из-за возможного колебания уровня грунтовых вод. Минимальное расстояние от источников загрязнения (выгребной ямы, автостоянки, туалета) – 25 м, от дома – 4-5 м — это требование соблюдайте обязательно.

Несмотря на технический прогресс, рытье колодцев до сих пор остается ручным трудом. Стенки традиционно укрепляют деревом, бетоном, камнем или кирпичом. Процесс проходки намного упростился с появлением железобетонных колец (чаще используют кольца «КС 10-9» или аналогичные им высотой 0,9 метра и диаметром 1 метр).

Начальное кольцо монтируют на дно подготовленной ямы, следующие добавляют сверху одно за другим по мере выемки грунта из-под нижнего, которое постепенно оседает. В водоносном горизонте устанавливают одно-два кольца. После чего стыки заделывают раствором, и дно застилают слоем щебенки или гравия толщиной 20-30 см – он служит фильтром для поступающей воды.

Пространство вокруг шахты засыпают гравием и песком, а начиная с глубины промерзания грунта устраивают так называемый «замок» из глины который нужен для не допущения попадания в колодец поверхностной и особенно талой воды.

Утрамбованная глина – отличный водоупор, так что дополнительная гидроизоляция не понадобится. Поверх глины делают бетонную отмостку с твердым покрытием и небольшим уклоном для водоотвода. Колодезный ствол из бетонных колец абсолютно водонепроницаем для грунтовых вод, поэтому при грамотном строительстве у вас в колодце всегда будет чистая вода.

Колодец своими руками – чертеж 1 и фото

На схеме-чертеже цифрами:

  • оголовок
  • кольца
  • вентиляционная труба
  • отмостка
  • глиняный замок
  • водоносный слой
  • водоупорный грунт
  • водохранилище

На фото (справа) цифрами этапы строительство колодца из бетонных колец:

  1. Укладка первого кольца
  2. Установка второго кольца
  3. Заделка швов раствором
  4. Обратная засыпка

Делаем оголовок колодца

Как только последнее кольцо установлено и уровень воды в колодце достаточен, принимаемся за сооружение наземной части. Оригинальный и красиво оформленный оголовок (наружная часть колодца) станет достойным украшением вашего участка.

Оголовок должен выступать над поверхностью земли примерно на 1 м, а сама шахта – закрываться крышкой. Над ней возводится крыша в форме закрытого домика, навеса или беседки. Хорошо сделанная крыша защитит колодец от пыли, атмосферных осадков, попадания посторонних предметов и листвы.

Для подъема воды применяют вороты различных конструкций, ручные или механические насосы. Журавли – популярные в деревнях подъемные устройства – чересчур громоздки для небольших дачных участков, потому используются здесь редко.

Шахтный колодец – монтаж «сруба под землёй»

Монтаж обыкновенного, шахтного колодца со стенками из бруса или бревен делают, просто подкапывая грунт под срубом.

Бревна для сруба колодца нужно брать качественные, отход от бани или другие остатки после стройки не пойдут.

Проверьте обязательно бревна на наличие плесени, древесного жука точильщика, грибок и т.п. Лес надо брать только сухой и никакой иначе — мнение «все равно промокнет» ошибочно.

Обычно толщина леса для монтажа колодезного сруба по шахтному типу колеблется в пределах 20-22 сантиметра. Думаю то что лес, предназначенный для этих целей должен быть очищен от коры и сучков лишнее.

Венцы сруба для облегчения монтажа надо собрать на поверхности, сделав обычные срубовые метки. После чего венцы разбирают в строгой последовательности, чтобы не перепутать очередь при сборке и опускают в шахту, где на месте плотно подгоняют.

На следующем этапе в середине каждой из 4х сторон сруба делают выборку земли на 25-30 сантиметров, после чего поры под углами сруба убирают опоры по очереди. Освободившиеся из-под углов опоры заводят в те места, откуда был выбран грунт и закрепляют их там, опять же таки по очереди. Теперь откапывают грунт под углами сруба, в результате чего конструкция опускается, и повторять эту работу нужно до тех пор, пока не достигнете уровня грунтовых вод.

Тот зазор, что образуется между стенками сруба и ямой (извне) засыпают тем же грунтом что вынули из ямы и максимально плотно трамбуют. После чего можно спуститься в шахту колодца и обтесать ее стенки.

Какой должен быть вкус воды из деревянного колодца

Вкус воды в деревянных колодцах во многом зависит от древесины. Лучше выбрать ольху, липу или березу: привкус будет почти незаметен. Правда, эти породы прочны. Сруб из непросушенной сосны придаст воде смолистый привкус. А вода из осинового колодца первое время слегка горчит. Больше всего для строительства колодцев уходит лиственница. Она, как и дуб, не придаёт никаких «подозрительных» запахов и служит 20-25 лет.

Уход за колодцем

Осматривайте и при необходимости очищайте ваш колодец, делать это по рекомендациям старых «колодезных дел» мастеров необходимо с частотой не менее двух раз в год.

Мусор можно удалять и ведром, но лучше заранее подготовить длинный шест с крюком с одной стороны и стекой наподобие сачка с другой.

Думаем излишне говорить, что в одиночестве лазить в колодец не следует.

Прежде чем спуститься в колодец, проверьте его загазованность.

Общим правило работы в колодце является проверка его загазованности, ее рекомендуется делать всегда, в независимости от того есть ли рядом выход газа или болото. Самый простой способ свеча на бечевке: горит ровно – все хорошо, пламя колеблется и постепенно затухает — газ есть, но его немного, а если тухнет, то газа много и спускаться нельзя.

Если колодец старый…

В практике если вы купили участок с колодцем на вторичном рынке то колодцем пользоваться нельзя — его нужно обязательно очистить, мало ли что туда уронили старые хозяева (хорошо если не специально — люди разные тем более в наше время).

Старый колодец стоит хорошенько почистить, откачав из него воду. Откачивайте воду постепенно: после того как снизите уровень воды на 30 сантиметров – полметра, займитесь очисткой стенок, после чего откачайте такой же объем воды опять и продолжите очистку, и так повторяйте до тех пор пока не достигнете дна, которое нужно очистить особенно тщательно.

После чистки колодец и наружный домик дезинфицируют 10-15 % раствором хлорной извести: стенки пропитывают им 2-3 раза. Затем остатки раствора сливают в колодец, смешивают с водой и в таком состоянии на 24-48 часов. При этом оголовок колодца тщательно укрывают брезентом, чтобы хлор не улетучивался. Первую воду, которой после чистки наполнится колодец, нужно всю откачать.

При рытье колодца приближение водоносного слоя определяется по заметному похолоданию: температура воздуха в колодце опускается на пару градусов, а на стенках шахты появляются мини-роднички.

Колодец — священное место местом практически у всех народов. У христиан накануне больших церковных праздников (Пасхи, Рождества, Крещения) вода в колодце считалась чудодейственной. Ею умывались, освящали постройки, замешивали на ней хлеб. Водой из нового колодца мыли детей, чтобы они не плакали.

Колодец требует серьезного подхода. На селе до пор соблюдают «колодезные» традиции: не устраивать около колодца посиделок и пикников, не курить и не ругаться вблизи него, не давать воду из своего колодца недоброжелателям и незнакомым людям, относиться к колодцу с почтением.

Насосы для дачи — как выбрать правильно, какие они вообще бывают

Разумеется, тип насоса для водообеспечения дачного дома и участка будет зависеть от вида источника воды и его параметров в виде количества точек расходующих воду и таких характеристик как диаметр, общий объем воды, и, конечно же, глубины. Уровень концентрации в воде взвесей тоже очень важная характеристика.

Выбирать собственно придется исходя из вышесказанного из трех типов — скважинный насос, насос для колодца или автоматическая станция водоснабжения.

Самое простое и дешевое решение — погружной насос для колодца (разумеется, если вы выбрали для водоснабжения дачи именно колодец одного из рассматриваемого выше типов).

Такой насос с легкостью обеспечит драгоценной влагой небольшой дачный домик, ну и конечно полив.

Конструкция его проста: корпус из нержавеющих материалов, двигатель, реле запуска, центробежный насос.

Монтажа как такового ему не требуется — привяжите к бечевке покрепче и опустите в колодец, не доходя до дна 1 метр.

Погружной колодезный насос может выкачивать до 6 кубов в час с глубины до 10 метров (уверения производителей про 30 метров и более даже не удостаиваем внимания, самих продавцов в магазинах они злят, потому что насосы часто возвращают со скандалами назад, они просто не тянут такие глубины).

Некоторые торговые марки выпускают погружные насосы с основанием — их можно ставить на чистое дно емкости.

Также из плюсов погружных насосов можно назвать тот факт, что к качеству воды они практически нечувствительны, на входе они оборудованы фильтром. В пользу этих слов говорит то, что мастера «колодезники» много лет роя колодцы возят один и тот же насос с собой для выкачки первой мутной воды из колодца заказчика, и только после этого подключаю хозяйский насос когда вода идет уже чистая.

Охлаждение у погружных насосов естественное, за счет прокачки через себя холодной транспортируемой воды.

Такой вид насосов малошумный, не требует профилактики (работает по принципу: сломался — дешевле купить новый).

Из минусов относительно (по сравнению со скважинными насосами) большие габариты. Потребление электричества, и отсутствие автоматики — будет качать, пока не выключите.

Скважинные насосы (глубинные насосы)

Собственно в названии все сказано — нужны для подъема и подачи воды из скважин, с больших глубин до 40 метров включительно.

Выбирайте точно зная глубину скважины, и рассчитав хотя бы приблизительно свою потребность в воде. Паспорт скважины с характеристикой количества литров воды в час вам в помощь ну и конечно советы того кто вам бурил скважину (если бурили не своими руками) .

С запасом скважинный насос не покупают — если вода выкачается раньше он будет работать в холостую, а это для скважинных насосов недопустимая нагрузка и момент который во много предопределяет срок их службы.

Размеры очень компактные, позволяющие добывать при их помощи воду даже из очень узких скважин. Напор воды дают превосходный — не сходя с места можно полить треть наших стандартных участков в 6 соток.

Самый идеальный вариант водоснабжения с использование насосов это, конечно же, автоматическое, устроенное при помощи насоса, гидроаккумулятора, манометра, реле-датчика давления, запорных и обратных клапанов. При такой конструкции воды хватит на все и на стиральную и на посудомоечную машину и на мытье автомобиля и на полив и на душ.

Домашняя станция

Насосная станция, работающая в автоматическом режиме самое лучшее решение для автономного снабжения водой дачи. Она заменяет собой погружной насос и подает воду из емкостей хранения воды в 10 метров. В ней есть уже упомянутый гидроаккумулятор, реле, фильтры-сетки и т.п.

Стержень системы — насос, может быть как центробежным так и вихревым.

Вихревой обеспечит меньшие размеры, чем центробежный, стоит дешевле а напор дает больший. Главный минус вихревого насоса — он не переносит даже малейшего загрязнения воды и довольно быстро выходит из строя.

АНС с центробежным насосом к качеству воды «равнодушен» – качает что есть, может быть оснащен эжектором,что дополнительно усиливает его мощность и позволит качать воду с 20-25, а в некоторых случаях т более метров.

Из минусов — очень шумный.

Других вариантов отдельного, автономного водоснабжения тоже много, учитывая ежегодное совершенствование производителей в этой области. Ежегодно усовершенствуются способы фильтрации воды, растет производительность насосов, а, следовательно, всегда можно увеличить глубину будущей скважины для улучшения количества воды.

Как рассчитать нужное Вам количество воды.

Ежедневные и еженедельные затраты воды можно определить зная расход на всех точках водозабора. В этом Вам помогут нормы водорасхода предусмотренные для различных сантехнических устройств и приборов.

Полив газона потребует не менее трех кубов воды на один квадратный метр. Расход воды при этом может как увеличиваться так и уменьшаться из-за способа полива — веерный, капельный, автоматическое орошение по времени дня.

Полив газонов и цветников требует 3-6 кубометров воды на один квадратный метр, расход при этом зависит также от способа орошения и интенсивности полива.

Расчет напора воды – формула

Для расчета необходимого Вам напора насоса пользуются нижеприведенной формулой:

«Нтр = Нгео + S + Нсвоб».

«Нгео» – высота ввода трубопровода в здание относительно уровня воды в скважине (которое обязательно указано в паспорте скважины).

S – сумма всех потерь напора с учетом трения в водопроводе и др. участках системы.

Нсвоб — тот напор, который необходим в точке ввода в дом с учетом обеспечения на самой высокой и самой удаленной точке водорасхода величины давления (0,5 атмосфер).

Интересный факт:

Водоподъемные устройства, состоящие из колеса и прикрепленных к нему лотков и кувшинов, были известны в древности многим народам. Колесо вращалось силой реки, зачерпнутая кувшинами вода по лоткам самотеком перемещалась на большие расстояния. Позже возникли самые простые насосы, сделанные из дерева с подвижным поршнем для забора воды из колодца. В первом веке до нашей эры, греческий ученый конструктивно описал первый насос для тушения пожаров.

  1. Обязательно сравните те параметры, и характеристики качества воды с теми, что рекомендует производитель насоса в РЭУ.
  2. Убедитесь в том, что насос оборудован защитой от скачков напряжения, «холостого хода», герметичен, устойчив к гидроударам.
  3. Обязательно ознакомьтесь с инструкцией по установке насоса и его монтажу — даже если и не будете устанавливать его своими руками то будете контролировать ситуацию когда начнется его установка монтажниками.
  4. Гарантия на насос и сервис вещи для них далеко не праздные и обязательно должны быть — насосы работаю под большой нагрузкой и выход их из строя не, такая уж и большая редкость.
  5. Насосы с пластиковым корпусом брать не советую, вообще при покупке на качество изготовления корпуса обратите самое пристальное внимание.
Вам будет интересно  Пвх трубы и фитинги для водопровода: описание изделий, актуальные цены и монтаж

Принцип работы дренажного насоса

На ведущем валу дренажного насоса закреплено рабочее колесо с лопатками. Через всасывающую решетку снизу насоса перекачиваемая вода попадает во вращающийся лопаточный канал. Здесь, увлекаемая рабочим колесом во вращение, она приобретает значительную скорость и радиальное (от центра к периферии) давление. На выходе из рабочего колеса жидкость интенсивным потоком через патрубок покидает насос.

Поплавковый выключатель

Это устройство, которое используется в качестве датчика уровня перекачиваемой воды для управления работой насоса. Использование поплавкового выключателя предотвращает работу насоса без воды (защита от «сухого» хода), тем самым защищая его от выхода из строя.

В поплавок встроен автоматический выключатель, который (при снижении перекачиваемой воды ниже определенного уровня и опускании поплавка) размыкает контакты в цепи питания электродвигателя насоса, тем самым прерывая его работу. При повышении уровня воды поплавок поднимается и при достижении определенного уровня цепь питания двигателя замыкается и работа насоса возобновляется.

Украшаем колодец — декоративный деревянный оголовок своими руками

Шахтные колодцы, собранные из серых бетонных колец естественно вид дачного участка не улучшат. Следовательно, как то облагородить это дело своими руками придётся. Нанимать плотника или столяра из-за такой мелочи неохота — ведь процесс творческий, и хочется исполнить задумку своими силами.

А в случае с декоративным колодцем (такие часто можно увидеть на дачах в сельском стиле или «стиле кантри») еще проще – земляные работы вообще не потребуются, так как колодец устанавливается прямо на землю. Вбитые в грунт анкеры стоек предотвратят опрокидывание конструкции при сильном ветре. Роль колодезного резервуара сыграет обычная бочка для полива. Вода подается в емкость при помощи шланга, проложенного в одной из стоек, и насоса Ведро на цепи играет в конструкции декоративную роль. Нет нужды вычерпывать воду сверху, перегибаясь под тяжестью ведра: проблему решает дополнительно установленный сливной кран в нижней части колодца. Достаточно подставить емкость и повернуть ручку!

Этап первый: подготовка деревянных заготовок

1. Горизонтальную проекцию восьмиугольного колодца начертите на листе ватмана в масштабе 1:1.

2. Из бруса сечением 38 х 68 мм напилите отрезки длиной 35,5 см по внешней стороне. Концы запилите на угол 45°.

3. Разложите пробные детали прямо на плане. Если размеры верны, можно начинать распил. Всего нужно 88 деталей.

4. Для резьбовых стержней, на которые собираются детали сруба, сегменты просверлите с одного конца насквозь.

Этап 2: Сборка колодца

1. Бруски первого ряда наденьте на снабженные гайками и шайбами стержни. Места соединений (торцы) промажьте клеем и дополнительно укрепите саморезами.

2. Укладывайте ряд за рядом, в каждом последующем ряду смещая бруски относительно стержня. Между рядами также используйте дополнительное клеевое соединение.

3. Уложив последний ряд, резьбовые стержни отпилите заподлицо и обработайте напильником. Шайбы и гайки «утопите», предварительно раззенковав отверстия.

4. В одном из сегментов верхнего ряда предварительно просверлите отверстие d = 26 мм для установки шланга, подающего воду в бочку.

5. Одна из стоек будет скрывать подвод воды. Сделайте в ней паз для шланга: выполните два параллельных надпила дисковой пилой, затем выньте древесину стамеской.

6. Соедините стойки с корпусом колодца четырьмя крепежными болтами (8 х 140 мм). Отверстия d = 8,5 мм просверлите заранее, гайки вставьте внутрь.

7. После закрепления стоек установите подвод воды. Поскольку давление воды будет небольшим, достаточно простых пластиковых резьбовых соединений для шлангов.

8. Парапет колодца образуют бруски, уложенные горизонтально и скошенные на концах на 22,5°. В двух отрезках предварительно сделайте вырубки для стоек.

9. Стержни попеременно проходят через один из элементов каждого второго ряда. Детали нанизываются в шахматном порядке.

Этап 3: Монтаж крыши

1. Несущая конструкция крыши состоит из двух треугольных «фронтонов», свинченных из брусков. Для дополнительной прочности добавьте клеевое соединение.

2. Фронтоны соедините шестью брусками – они послужат обрешеткой для кровли. Конек составьте из двух скошенных на угол и склеенных брусков.

3. Настелите поверх обрешетки кровлю – простую или шпунтованную доску. Поверх можно будет уложить имеющийся кровельный материал.

4. Чтобы конструкция крыши надежно опиралась на стойки, углам с обеих сторон придайте жесткость раскосами. Для этого скосите бруски на 45° и привинтите.

5. Ось ворота изготовьте из тонкого бревна d = 9 см. Для коренных шеек используйте круглые стержни d = 2,8 см. Для кривошипа возьмите брусок длиной 23 см и просверлите его (диаметр отверстия 2,8 см).

6. Коренные шейки с помощью водостойкого клея установите в просверленные отверстия. Со стороны ручки выпустите шейку за стойку примерно на 5 см. Наденьте на этот выпуск кривошип, предварительно смазав его клеем. Когда клей высохнет, место соединения дополнительно укрепите дюбелем.

7. Укрепите фронтонные доски, со стороны конька отпилив их со скосом. Небольшой выступ досок в сторону кровли призван скрыть кромку кровельного материала.

8. Если колодец «ненастоящий» а только маскирует колонку с водой то конструкция ворота похожа на настоящую, но играет чисто декоративную роль: коренные шейки пропущенные сквозь стойки, вклеены в них намертво и вращаться не могут.

Летний водопровод на даче своими руками

Водоснабжение на даче, где живут летом, а в остальное время приезжают на выходные (или реже), отличается от водоснабжения коттеджа. Во-первых, в доме, где пребывают постоянно и круглый год, всегда плюсовая температура, чего не скажешь о дачах. Во-вторых, при устройстве водопровода за городом надо предусмотреть подачу воды не только в дом, но и в баню, летнюю кухню, теплицу. В-третьих, летний водопровод используется в основном летом, а зимой не эксплуатируется. В зависимости от ваших нужд и частоты посещения дачи выбирается стационарная или разборная водопроводная система. Второй вариант максимально прост в устройстве и представляет собой простые шланги, лежащие прямо на земле. Осенью их убирают на хранение в сарай.

Выбираем трубы

Для стационарной схемы летнего водопровода трубы прокладывают в земле, а на поверхность выводят только водоразборные краны. Выбор труб идет между двумя типами – полиэтиленовыми (ПНД) и полипропиленовыми (ПП). Трубы ПНД стоят дешевле, но сильно сэкономить вряд ли удастся, поскольку комплектующие к ним обойдутся недешево. Полипропиленовые трубы дороже, зато имеют более низкую стоимость сопутствующих материалов. Правда, для монтажа полипропиленовых труб потребуется специальный паяльник.

Как избежать промерзания водопровода

И полиэтиленовые, и полипропиленовые трубы устойчивы к промерзанию. Для возможного зимнего использования водопровода их кладут в землю на глубину 1,5 метра (ниже уровня промерзания грунта в средней полосе). Если планируете пользоваться водой лишь летом, достаточно одного метра глубины. Рыть траншею имеет смысл только до жилого строения – по саду и огороду разводить трубы можно прямо по поверхности.

Система утепления убережет водопровод при зимнем использовании, если не хотите его углублять. Особая теплоизоляция труб и полиэтиленовый гофрированный кожух позволят уложить трубы на глубину до 30 см. Другой вариант – укладка греющего кабеля, что даст возможность размещать трубы прямо на поверхности.

Оптимальный диаметр труб: в доме обычно хватает 15 мм, для подводки используют трубы с внутренним диаметром 20 мм или 25 мм, входная труба должна быть не менее 32 мм.

Расчет

Перед покупкой всех необходимых деталей изучите место, откуда пойдет вода (диаметр вентиля, если он там уже есть, должен совпадать с диаметром труб). Далее определите, где будут выводы – например, у теплицы, возле площадки для машины и т. д. Затем на плане участка нарисуйте схему – как вы проведете трубы от точки выхода воды. План позволит точнее рассчитать количество необходимых деталей и поможет объясниться с продавцом.

Советы по организации слива

  • При подключении водонагревателя предусмотрите тройник и кран для сброса использованной воды с насадкой для шланга
  • Для слива с водонагревателя свыше 50 литров предусмотрите ответвление которое не будет идти в септик или лос, иначе придётся сбрасывать воду на улицу что не только не эстетично но и неудобно.
  • Традиционные керамические смесители или краны с резиновым уплотнителем менее чувствительны к замерзанию остаточной воды.

Главным минусов постоянного водопровода, который используется только летом является правильный уклон всех труб системы, а именно все они должны идти с уклоном к месту врезки-подключения.

Как правило, врезка является самой низкой точкой водопровода, обычно здесь делают вентиль, который предназначен для слива воды на зиму или в случае ремонта водопровода.

Летний водопровод не обязательно должен быть автономным (от колодца или скважины) – его можно подключить и к магистральному водопроводу (если он есть). В этом случае отпадает необходимость бурения скважины или рытья колодца, экономится электроэнергия, но появляется ежемесячная плата за использование воды.

Консервация водопровода на зиму

Если дача зимой не топится, то сливать воду из системы придется каждый раз перед длительным отъездом, отсутствием.

Слив будет удобнее если перед обратным клапаном трубы по которой в дом поступает вода установить разводку, тройник и кран для экстренного слива.

Такой же кран понадобится и в нижней точке каждой ветки разводки труб в доме. Не забывайте удалять воду из стиральных машин, унитазов и т. п. устройств. Простым сливом воды в этих случаях не обойтись – агрегаты надо будет перевернуть или продуть компрессором. Воду из унитаза следует откачать (или засыпать солью), чтобы зимой она не замерзла и унитаз не разорвало. Последовательность действий такова: вначале освобождают от воды подводящий ее трубопровод, затем выводят жидкость из водонагревателя, после сливают стиральную машину и сантехнику. После слива остаточная вода в расширительном мембранном баке не должна его повредить при замерзании.

Водопровод из полипропилена

Сначала собирают все резьбовые соединения, потом их присоединяют к трубе. Самое сложное – так собрать соединения с резьбой, чтобы из них не подтекала вода. В резьбовом соединении на одной детали внешняя резьба, на другой – внутренняя. На внешнюю резьбу аккуратно наматывают фум-ленту (хватит 6-7 слоев но если резьба совсем плохая то можно и более).

Потом вкручивают и подтягивают детали плотно прижимая их друг к другу, следя за тем чтобы не допустить перекоса. После этого можно легонько подтянуть детали ключом, без фанатизма разумеется.

Для закрепления трубы в муфте, ее ровно обрезают при помощи ножовки.

Ослабив сколько можно зажимную гайку, вставляют плотно трубу. Трубу, зашедшую в муфту до упора, продолжают толкать дальше – еще сантиметра на два. Когда труба окончательно остановится – закручивают зажимную гайку.

Сборка летней водопроводной системы на даче своими руками — описание к фото

1. Отмерим и нарежем трубы, очистим от заусенцев их торцы, возьмем сварочный аппарат.

2. Сварка полипропиленовых труб. Технология проста: элемент аппарата нагревается до температуры плавления трубы, на одну втулку надевают муфту, в другую вставляют трубу. Труба и муфта расплавляются, их снимают с аппарата и вставляют друг в друга. Застыв, они образуют единое целое.

3. Установим тройник – разветвление воды в дом и на огород. Сделаем вывод на кран. Если в перспективе такой водопровод планируется доработать и например увеличить — поставьте заглушку.

4. Насаживаем на ленту гайку муфты, на нее наворачиваем пластиковую трубу с краном. Очень удобно будет с ее помощью консервировать водопровод на зиму.

5. Ввод воды в дом. Отверстие для ввода воды было проделано уже более 2х лет назад, когда ставили кухню и раковину. Слив шел тогда в яму.

6. Готовый водопровод в доме с проточным фильтром. Всего надо как минимум два фильтра – стандартный сетчатый и проточный с одной емкостью.

Анализ воды, ее очистка и фильтрация

В городе за качеством питьевой воды следят санитарные службы. За городом вся ответственность ложится на владельцев дачных участков. Как узнать, пригодна ли вода для употребления или в ней полно вредных веществ, пагубно влияющих на здоровье? Лабораторный анализ воды даст подробный ответ, что именно мы будем пить под видом прозрачной жидкости. Забор воды для исследования сделает либо специалист, либо вы сами.

Больше всего загрязняют воду стоки из плохо изолированных выгребных ям. Оттуда мы получаем бактерии и вирусы, яйца глист. Бытовые стоки дадут воде поверхностно-активные вещества (ПАВ), соли, сложные ароматические углеводороды, фосфаты, нитраты и нитриты. Минеральные и органические удобрения добавят кальций, карбонаты, сульфаты, хлориды. А после мытья собственного авто на участке вы получите нефтепродукты, частички свинца, кадмия и других тяжелых металлов (их содержит в избытке почва вдоль автотрасс). И если машину мы можем помыть на автомойке, то как быть с водой после стирки белья и другими неизбежными стоками? Выход – установить доступную систему фильтрации и надежные очистные сооружения. Кстати, при заказе фильтрационных или канализационных установок компания, куда вы обратитесь, наверняка предложит вам сделать анализ воды бесплатно.

Лабораторное исследование с количественными показателями вредных веществ проводят на санитарно-эпидемиологической станции, в научных организациях или специализированных лабораториях. Протокол с результатами и заключением о пригодности воды вам дадут через 1 -2 дня. Полный анализ лучше сделать при первичном обследовании источника, а в дальнейшем проводить ежегодно профилактический осмотр.

Какие бывают анализы воды

  • базовый (общая оценка состояния воды по 7—16 основным показателям)
  • полный (около 40 показателей)
  • специфический (на отдельные показатели по желанию заказчика)

Как отправить воду на анализ

1. Стерильная тара для бактериологического анализа (приобретаем в аптеке либо сами стерилизуем паром).

2. Пробу отбираем «под горлышко», чтобы не вода не контактировала с самым сильным природным окислителем — кислородом.

3. Для химического анализа воду можно принести в чистой пластиковой бутылке из-под минеральной воды, ополоснутой предварительно исследуемым образцом.

4. Перед тем как отобрать воду из скважины прокачайте систему в течение хотя бы 10 минут.

Колонка для участка

Внутри легкой конструкции садовой, декоративной водонапорной колонки, между двумя деревянными стойками, прячутся оцинкованная труба и фитинг с резьбой, на виду остался только сливной кран с лицевой стороны. Фактически колонка представляет собой держатель для трубы, вода в которую подается любым доступным способом: из колодца или от центрального водопровода. Панель с задней стороны легко откручивается и снимается, поэтому подводящий «трубопровод» всегда доступен для ремонта.

Единственная сложность – конструкция потребует бетонного фундамента глубиной около 80 см! Сама же колонка собирается элементарно. Две стойки сечением 7 х 7 см крепятся к фундаменту стальными анкерами на расстоянии 7 см друг от друга, (специальные желобки в анкерах – изгибы держателей с двух сторон – обеспечивают достаточное расстояние между грунтом и деревом). Коммуникации прокладываются между стойками и закрываются с обеих сторон деревянными панелями. Осталось накрыть «колонку» крышкой, защищающей от осадков, – и готово, такой вот русский !

В качестве материала для деревянной колонки использовались деревянные бруски сечением 7 х 7 см и панель шириной 22 см и толщиной 20 мм из пропитанной под давлением сосны. Для такого материала защитное покрытие, в принципе, не требуется, но нужно быть готовым к тому, что через несколько лет дерево станет серым.

Независимая система водоснабжения позволит забыть о главном неудобстве загородной жизни – об отсутствии или недостатке воды. А ведь устроить водопровод на даче из скважины достаточно просто, тем более что водозабору для одного земельного надела необязательно обладать большим дебитом. Ведь хотелось бы получать воду на собственном участке, правда?

Ознакомившись с представленной к рассмотрению информацией, вы сможете самостоятельно сделать автономный водопровод. Он безотказно поставит воду в удобные для пользования места. Желающие повысить уровень дачного комфорта с нашей помощью без проблем справятся с обустройством системы.

Мы подробно описали оборудование, требующееся для сборки и монтажа, разобрали принцип работы и назначение каждого устройства. В представленной нами статье подробно изложена технология проведения работ с пошаговой детализацией. Ценные сведения и рекомендации дополнены фото-подборками, схемами и видеообзорами.

Скважина представляет собой выработку круглого сечения, пробуренную без доступа человека к забою. Диаметр такой выработки всегда намного меньше, чем ее глубина. Для осуществления водозабора используется два типа скважин.

Фильтровые или «скважины на песок»

Глубина таких выработок не превышает 35 м. Фильтровые на близко лежащий водоносный горизонт, который располагается в песчаных грунтах.

Такая скважина представляет собой обсадную колонну, собранную из труб диаметром от 127 до 133 мм. Она обычно оснащается сетчатым фильтром галунного плетения, но могут быть и другие варианты. Фильтровые скважины отличаются небольшим дебетом, чаще всего он не превышает одного кубометра воды в час.

Артезианские или «скважины на известняк»

Глубокие сооружения, которые бурятся до водоносной области, распространенной в трещиноватом известняке. Это порядка 20-130 м в глубину. В отличие от скважин на песок артезианские имеют более высокий дебет. Он может доходить до 100 кубометров воды в час.

Бурение скважин на известняк достаточно сложно, а обсадная колонна отличается значительной длиной. Процедура бурения длится четыре или более дней.

На рисунке представлена схема артезианской скважины, которая отличается большим дебетом воды и длительным сроком эксплуатации

Соответственно, стоимость работ и материалов существенно выше. Достоинством артезианских скважин считается их длительный срок эксплуатации. Они не нуждаются в фильтре, поскольку вмещающая порода не содержит мелких глинистых и песчаных частиц.

Таким образом заиливания скважины не происходит, потому она может прослужить значительно дольше, чем фильтровая, пять десятков или даже более лет.

Выбор насоса для откачки воды

Насос – это своеобразное «сердце» системы. От правильности его подбора зависит бесперебойная работа будущего водопровода. В продаже можно найти несколько типов насосов погружной и поверхностной категории.

Глубинные и поверхностные агрегаты

Последние называются так, потому что собственно насос удален от перекачиваемой жидкости. Корпус агрегата располагается на суше, а забор воды производится через спущенный в скважину шланг.

Специалисты выделяют несколько критериев, которые должны быть обязательно учтены при выборе механизма.

Общая глубина выработки и уровень воды в ней

Ключевые характеристики при выборе насоса. В технической документации обязательно указывается оптимальная глубина, для работы на которой предназначено устройство.

При несоблюдении этого требования прибор будет работать неэффективно и может быстро выйти из строя. В паспорте скважины должны быть указаны и ее глубина и уровень воды. Их остается только сравнить с характеристиками насоса.

Если таких данных нет, можно воспользоваться очень простым способом для измерения глубины сооружения. Берем длинную сухую веревку, привязываем на ее конец грузик и опускаем в скважину. Спускаем веревку вниз, пока грузик не коснется дна. Извлекаем тросик. Замеряем сухую часть – это будет расстояние от верхней части до уровня воды. Мокрая часть – высота водного столба.

Примерный дебет водозаборного источника

Так называется масса воды, которую можно получить из скважины за определенный промежуток времени. В паспорте бурильщики указывают эту величину, но если нет, проводим примерные подсчеты.

Полностью выкачиваем воду из скважины и замеряем время, за которое мы это сделали. Затем измеряем время, за которое скважина наполнится водой. Делим второй результат на первый и получаем приблизительный дебет, которого будет достаточно для выбора насоса.

Как определить дебет скважины и выбрать насос, продемонстрирует видео:

Расчетная потребность в воде

Разные насосы могут подавать воду со скоростью от 20 и до 200 л в минуту. Чтобы не переплачивать за более мощную модель, важно правильно рассчитать собственную потребность в воде.

В среднем считается, что одному человеку требуется порядка 200 литров воды в сутки, таким образом, для семьи из трех-четырех человек нужен насос производительностью от 30 до 50 литров в минуту.

Некоторые предпочитают взять устройство с «запасом» мощности, что неизбежно отразится на его стоимости. Если планируется, что насос будет работать не только на обслуживание домашних нужд, но и на полив, следует рассчитать прибавку к его мощности.

Она будет зависеть от размеров участка, но в среднем должно хватить около 2000 литров в день. Таким образом необходимо увеличить потребность в воде на 40-50 л/мин.


/>

Насосы имеют разную производительность, чтобы подобрать нужную модель, важно правильно определить суточную потребность в воде

Необходимый для работы приборов напор

В паспорте насоса обязательно указывается напор. Чтобы рассчитать необходимый напор, прибавляем к выраженной в метрах глубине своей скважины еще 30. Так мы получим высоту водного столба.

Полученный результат увеличиваем еще на 10% и получаем искомую величину. Сравнивая ее с данными насоса, выбираем модель. Если точного совпадения нет, «двигаемся» в сторону увеличения.


/>

Диаметр насоса должен точно соответствовать диаметру пробуренной скважины, иначе не избежать проблем с монтажом и эксплуатацией устройства

Диаметр пробуренной скважины

Еще одна важная величина, определяющая мощность насоса. Как и другие, ее можно взять в паспорте скважины или замерить самостоятельно. При этом нужно учесть, что диаметр скважины нужно выразить в дюймах, где дюйм равен 2,54 см.

Подавляющее большинство насосов предназначены для работы в 4-дюймовых скважинах. Для 3-дюймовых, скорее всего, придется заказывать насос в каталоге.

Оборудование для автономного водоснабжения

Теперь можно аккуратно опускать насос в скважину. Делаем это осторожно, без рывков и не забываем через каждые метр-полтора закреплять электрокабель, питающий насос, к водопроводной трубе.

Провод должен лежать свободно, без натяжения. После того, как насос коснется дна, поднимаем его на высоту от одного до трех метров и закрепляем. Теперь устанавливаем на место верхнюю часть оголовка.

Подключаем к водопроводу и электрическому кабелю все оборудование, находящееся в кессоне: систему очистки воды, запорную арматуру, автоматику и т.п. В ходе работ точно выполняем все рекомендации производителя приборов. После подключения еще раз проверяем надежность и герметичность соединений подающего воду трубопровода и электробезопасность вновь собранной системы.

Оголовок для обсадной трубы предназначен для герметизации сооружения и защиты от попадания в него грязи, мусора, посторонних предметов

Этап #4: установка и подключение гидроаккумулятора

Объем гидроаккумулятора может быть самым разным: от 10 и до 200 л. В зависимости от него выбирается место, где будет установлено оборудование. Это может быть как кессон, так и подвал дома.

Выбирая место установки необходимо учесть, что необходимо обеспечить свободный доступ к прибору для последующего обслуживания, ремонта или возможной замены вышедшей из строя емкости.

В ходе монтажа гидроаккумулятора обязательно устанавливается обратный клапан, предотвращающий ток воды из водопроводной системы в бак. Он ставится по ходу движения жидкости. Монтируется и дренажный кран, предназначенный для аварийного слива воды из емкости. Для снижения уровня вибрации от работающего устройства, монтируем его с использованием специального резинового уплотнителя.


/>

Фильтры – обязательный элемент обустройства водопровода. Они делают воду из скважины пригодной для бытовых нужд и питья

Подключаем к гидроаккумулятору трубу подачи воды. Собираем пускатель, который будет питать электроэнергией насосное оборудование. Подключаем к гидроаккумулятору датчик, который будет осуществлять контроль над давлением в отсеках емкости, и через него запитываем пускатель. Подключаем гидроаккумулятор к внутренней системе водоснабжения, напрямую или через коллектор.

Этап #5: выполнение пробного пуска системы

После того, как были проведены монтаж и подключение всех элементов системы, можно приступать к ее пробному запуску. Сначала активируем насос и при необходимости проводим отладку его работы.

Затем наполняем водой накопительный бак и проверяем точность работы систем автоматического запуска и отключения насоса. После чего внимательно осматриваем весь трубопровод.

Нам нужно выявить возможные негерметичные участки. Если таковые присутствуют, проводим ремонтные работы. Кроме того, проверяем работу всех сантехнических приборов, подключенных к водопроводу.

Обращаем внимание и на производительность системы: напор воды должен быть нормальным даже при всех открытых кранах. Если пробный пуск прошел удачно и система работает без сбоев, закапываем траншею, подводящую водопровод от скважины к дому.

Выводы и полезное видео по теме

Проверенные на практике варианты сооружения автономного водоснабжения представлены в видео:

Самостоятельно собрать водопровод из скважины – задача достаточно сложная. Важно правильно подобрать оборудование, соответствующее типу скважины, грамотно установить его и подключить.

При отсутствии опыта подобных работ, стоит доверить их специалистам, которые быстро и правильно обустроят систему. Владельцу останется только наслаждаться комфортом в своем доме, оборудованном автономной системой водообеспечения.

Ждем ваших рассказов о собственноручном устройстве водопровода на дачном участке. Оставить их или комментарии вы можете в расположенном ниже блоке. Комментируйте, пожалуйста, задавайте вопросы, делитесь сведениями и знаниями.

Вряд ли сегодня кто-то удовлетворится работами или отдыхом на даче, где нет воды. Ни руки помыть, ни самому покупаться, ни огород нормально полить, а о том, чтобы обеспечить максимальный комфорт проживания: раковину на кухне, душ и ванну в доме, туалет, стиральную машину и другие прелести цивилизации, и говорить бессмысленно. Поэтому первое, о чем заботится каждый дачник, автономное водоснабжение дачи. Какова схема системы водоснабжения, как правильно подобрать насос или насосную станцию, как их монтировать и подключать, а также прокладка наружного и внутреннего водопровода — вот только примерный план изысканий и действий, и об этом наша статья.

Водоснабжение дачи включает в себя несколько элементов, обеспечивающих забор воды из источника, доставку ее в помещение, накопление и очистку, нагрев и доставку к каждому потребителю. Рассмотрим примерную схему системы водоснабжения дачи:

  1. Источник водозабора (колодец, скважина или водоем).
  2. Трубопровод, ведущий от источника воды в хозпомещение или дом. Обязательно должен быть оснащен краном для обратного слива воды из системы, на случай поломки или отъезда в холодное время года, чтобы вода в трубах и приборах не замерзала.
  3. Насос или насосная станция для забора воды из источника.
  4. Фильтр грубой очистки и обратный клапан перед насосной станцией.
  5. Арматура, обеспечивающая нормальную работу системы. Это шаровый кран, манометр, реле давления и др.
  6. Гидроаккумулятор — емкость для воды, с помощью которой можно управлять системой, включая и отключая насос. К тому же, в гидроаккумуляторе всегда находится запас воды на случай отключения электричества.
  7. Фильтры тонкой очистки. Оборудование для водоочистки и водоподготовки. Комплекс фильтров подбирается после исследования химического состава воды из источника. Сделать это можно в санэпидемстанции. Кстати, фильтры можно устанавливать до гидроаккумулятора, чтобы в нем была уже только чистая вода. Вода для полива огорода, мытья автомобиля и других технических нужд не нуждается в очистке, поэтому можно пустить отводящую трубу, минуя оборудование водоочистки.
  8. Водонагреватели или котлы для получения горячей воды.
  9. Разводка воды внутри дачного дома. Может быть выполнена различными способами: последовательно или с помощью коллектора, когда к каждому потребителю идет отдельная труба.

Это лишь примерная схема водоснабжения для дачи. Ее можно дополнять, убирать некоторые элементы. Например, гидроаккумулятор довольно дорогое удовольствие, поэтому многие решают не использовать его. Последовательность элементов в схеме также может немного отличаться в зависимости от типа насоса и источника водозабора.

Какой источник водоснабжения для дачи выбрать

Система водоснабжения на даче всегда начинается с источника. Хорошо, если вы приобрели дачу с уже готовым колодцем или скважиной хорошего качества. Если же источника воды на Вашем участке нет, то сначала придется задуматься, как его сделать.

Перед тем как принимать решение, что строить: колодец или скважину, и какой глубины, пообщайтесь с соседями. Поспрашивайте, что у них, довольны ли они, достаточно ли воды и какого она качества. Иногда лучше не мудрствовать лишнее, а воспользоваться опытом других. Также можно взять у соседей пробы воды на анализ, чтобы убедиться в ее качестве.

Колодец — самый древний искусственный источник обеспечения водой. Если водоносный слой с качественной, пригодной в пищу водой, в достаточном объеме (для семьи из 4-х человек) находится в пределах 4-х — 15-и м глубины, то имеет смысл обустраивать колодец. Обойдется он дешевле скважины, так как придется заплатить только за материалы, остальное можно сделать самостоятельно. Также он долговечнее скважины (срок службы до 50 лет). И еще одно неоспоримое преимущество, что при отсутствии электроэнергии воду в нем можно зачерпнуть обычным ведром. Есть и один недостаток колодцев: в него может попадать верховодка, снижая качество воды. Но этого можно избежать, правильно выполнив гидроизоляцию стыков между кольцами и места ввода трубы в колодец.

В некоторых регионах принято исключительно бить скважины. Делают это по разным причинам: то ли хорошая вода близко находится (подземная река или источник), то ли наоборот — грунтовые воды находятся слишком низко (более 15 м).

Скважина «на песок» затрагивает верхние слои песчаного горизонта. Это самый первый пригодный в пищу водоносный подземный слой. Располагается он после плотного суглинка, который фильтрует грунтовые, талые и дождевые воды. В связи с тем, что в разных регионах данный слой находится на разной глубине, то и глубина скважины «на песок» может быть от 10 м до 50 м. Запас воды в такой скважине 500 л. Срок службы около 5 лет, так как фильтры забиваются песком и илом. Но это очень индивидуально, ведь в зависимости от местности на глубине даже 15 м можно попасть на подземную реку, и источник неисчерпаемый, и фильтры не забиваются. Срок службы может достигать 20 лет и более. Лучше всего бить скважину «на песок» вручную, а место искать дедовскими способами. Как показала практика, так больше вероятность найти водоносный слой с качественной водой. Если же использовать машинное бурение, такой слой можно просто «проскочить».

Артезианская скважина использует воду из известнякового слоя, который может располагаться на разной глубине, от 35 до 1000 и более метров. В известняковых породах вода качественная, ее минимальный запас 1500 л, а максимальный практически не ограничен,. Чаще всего для личных нужд такие скважины обустраивают редко и максимум до 135 м глубиной. Во-первых, необходимо получить разрешение на артезианскую скважину и регистрировать ее, так как данный водоносный слой считается достоянием государства. Во-вторых, ее обустройство значительно дороже скважины «на песок» и длится от нескольких дней до месяца. В артезианскую скважину исключена возможность попадания верховодки и грунтовых вод, а срок ее службы приближен к колодцу, т.е. 50 лет. Артезианскую скважину имеет смысл бить вскладчину с другими соседями.

Если решите обустраивать на даче скважину, а не колодец, обязательно попросите выполнить расчеты ее дебета. Это необходимо для того, чтобы правильно подобрать насос или насосную станцию.

Насосы и насосные станции для водоснабжения — как подобрать

Правильный выбор насоса для дачного водоснабжения — одна из самых главных задач.

Насосы бывают погружными и поверхностными . Погружные насосы называют еще глубинными, они могут качать воду с глубины от 10 до 150 м. Располагают их в глубоких колодцах или скважинах. Поверхностные насосы устанавливают в доме или хозпомещении, они качают с глубины до 9 м.

Для обустройства водоснабжения на даче имеет смысл приобрести насосную станцию, в которую уже входит насос, гидроаккумулятор, реле давления и подводящий шланг. Зачастую такую станцию можно приобрести повсеместно.

Самой распространенной является насосная станция с центробежным самовсасывающим насосом с встроенным эжектором . Такой насос может всасывать воду с глубины до 9 м и подавать ее наверх до 40 м. Запустить насос в работу очень просто: открываем крышку заливного отверстия, наливаем в него воды, чтобы лилось через край, закрываем и включаем насос. Сначала он будет прокачивать воздух, а затем подаст в систему воду. Преимуществом такой станции является низкая чувствительность к воздуху в системе, достаточно открыть кран/клапан на насосе, чтобы стравить его. Подойдет такой агрегат для забора воды из скважины или колодца небольшой глубины. Ее можно устанавливать в приямке или кессоне непосредственно над источником воды и подавать воду напором до 40 м, а можно устанавливать в доме, если скважина или колодец находятся очень близко.

Насосные станции с центробежным самовсасывающим насосом с внешним эжектором используют для откачки воды из глубоких колодцев или скважин (до 45м), или находящихся далеко от дома. Сами станции устанавливают в доме или хозпомещении, от нее ведут две трубы, на конце которых прикреплен эжектор, и опускают в источник воды. По одной трубе подается вода в эжектор для создания всасывания, а по второй — подается вода в дом. Недостатком такой станции является чувствительность к воздуху в системе. А преимуществом то, что станцию можно разместить внутри дома, а эжектор в источнике водозабора на расстоянии 20 — 40 м от дома.

При выборе насоса обратите внимание на крайне важную характеристику — высоту всасывания . На некоторых указана высота 8 м, а на других 20 — 45 м. Учтите, что высота всасывания насоса 8 м не означает, что его нельзя использовать для скважины глубиной 15 м. Дело в том, что вода даже в глубокой скважине находится значительно выше, на глубине 2 — 6 м. Это связано с тем, что глубина грунтовых вод выше, чем глубина скважины, и по правилу сообщающихся сосудов, вода в скважине поднимается вверх.

Перед тем как сделать водоснабжение на даче и купить насосную станцию, просчитайте производительность Вашего источника воды, проверьте уровень зеркала, напор в системе и объем потребления воды. Для бесперебойного обеспечения дома водой величина производительности насосной станции должна быть ниже производительности источника воды (колодца или скважины), но больше возможного потребления/расхода воды. Для просчета потребления воды можно воспользоваться данными из таблицы, просто просуммировав расход воды в нескольких потребителях, которые могут работать одновременно. Далее необходимо просчитать потери напора в зависимости от длины и диаметра трубопровода.

Важно! Узнать производительность колодца или скважины можно опытным путем, откачав из нее мотопомпой и обычным поверхностным насосом воду и замеряв ее количество. Зеркало воды можно узнать, опустив в источник воды на веревочке гайку, а затем замеряв длину.

После получения необходимых данных можно приступать к подбору насосной станции, все параметры будут указаны в паспорте. Обратите внимание на наличие обратного клапана и входного фильтра.

Водоснабжение дачи своими руками

Обустройство водоснабжения дачи своими руками не такая уж и сложная задача, как может показаться. Давайте примем, что источник водоснабжения у нас уже есть, то ли достался от прежних хозяев, то ли Вы сами выкопали колодец или пробурили скважину. Останется только выполнить все работы по монтажу насоса, трубопровода и другого оборудования.

Монтаж наружного водопровода на даче

Для колодца . Первым делом необходимо прокопать траншею от фундамента дома до колодца, желательно без изгибов. Так как зимой трубопровод может промерзать, то его необходимо расположить на глубине 1,5 — 2 м (глубина промерзания грунта в РФ). Можно прокладывать трубу и выше, но тогда ее следует тщательно утеплить, например, обмотать электрическим греющим кабелем.

Во втором кольце колодца делаем отверстие для трубы. Кстати, можно использовать пластиковые трубы, ПВХ, полиэтиленовые, полипропиленовые, стальные и другие. Желательно выбрать те, которые не трескаются от мороза. Соединяем трубы диаметром 32 мм между собой. На дно траншеи насыпаем слой песка 15 см.

Важно! Монтаж водоснабжения на даче подразумевает, что необходимо делать уклон трубопровода в сторону источника воды. Если зимой дачей не будут пользоваться, то всю воду из системы необходимо слить. Для этого на повороте трубы в колодце следует установить сливной кран.

Заводим участок трубы в отверстие в кольце, сгибаем трубу и опускаем вниз до поверхности воды. Внутрь трубы вставляем сетчатый фильтр. Трубу располагаем на высоте 30 — 40 см от дна колодца. Чтобы закрепить трубу, всю воду из колодца откачиваем насосом, вбиваем в дно штырь и прикручиваем к нему трубу.

Затем необходимо тщательно гидроизолировать отверстие в кольце, чтобы через него не попадала верховодка. Засыпаем трубы в траншее 15 см слоем песка, затем грунтом, а вокруг колодца на расстоянии 1,5 м глубиной 40 см выполняем глиняный замок.

Для скважины . Все работы по рытью траншеи и укладке труб ничем не отличаются. Вот только над самой скважиной необходимо обустроить либо приямок, либо кессон, чтобы не промерзали трубы и насос, если предполагается его установка непосредственно над скважиной.

Рассмотри установку кессона. Трубу скважины обкапываем на 2,5 м глубиной и шириной в 2 раза больше диаметра кессона. Дно приямка уплотняем и заливаем бетоном слоем 20 см, он будет держать на себе тяжесть кессона. Устанавливаем в яму кессон. Обрезаем трубу скважины на высоте 50 см над уровнем дна кессона. На этой же глубине выполняем отверстие в кессоне для прокладки трубопровода. Далее необходимо подключить насосную станцию.

Кессон снаружи заливаем бетоном слоем 30 — 40 см, затем засыпаем песком и цементом вперемешку, а оставшиеся 50 см грунтом.

Подключение насосной станции к скважине

Если насос выносной, то его можно установить непосредственно в кессоне. Если же вода находится близко, скважина тоже, то можно установить насосную станцию в доме, а в кессон или приямок завести только подводящую трубу и подключить ее в трубе скважины. Здесь же следует предусмотреть краник для слива системы вниз.

В качестве примера в кессоне устанавливаем насос, подключаем его к трубе скважины, к самому насосу подключаем трубу, ведущую в дом. А вот остальное оборудование: гидроаккумулятор, реле управления, фильтры устанавливаем в доме или хозпостройке.

Подключение насосной станции к колодцу

Для колодцев, располагающихся близко от дома и с высоким уровнем воды, можно использовать насосную станцию с высотой всасывания до 9 м. Устанавливать ее можно в самом доме, в хозпомещении или в самом колодце. А вот для глубоких или дальних колодцев можно использовать насос с выносным эжектором, тогда саму станцию можно установить в доме, а эжектор опустить в колодец.

Помещение, где будет стоять насосная станция для колодца, должно быть утепленным или отапливаемым, температура должна быть не ниже +2 °С.

Перед входом в насос устанавливаем кран для слива воды, фильтр грубой очистки и обратный клапан. Затем идет насос, после него фильтр тонкой очистки с отсечными кранами с двух сторон. Это необходимо для замены картриджа в фильтре. Затем гидроаккумулятор, а после него можно установить систему водоочистки и водоподготовки.

После всех элементов насосной станции, водоочистки и др. трубу 32 мм ведем к коллектору холодного водоснабжения. В коллекторе устанавливаем шаровые краны и подключаем трубы 25 мм, ведущие к потребителям или группам потребителей (как предполагает схема внутреннего водопровода).

Для внутренней разводки можно использовать стальные трубы, металлопластиковые, полипропиленовые и гофрированные нержавеющие. Последние самые дорогие, но и крайне простые в монтаже. Оптимальным же по цене и качеству будет водопровод из полипропиленовых труб. Соединяются они между собой и с фитингами при помощи электропаяльника, который очень прост в работе, и его можно взять в аренду.

Важно! Сложность монтажа водопровода на даче заключается в том, что в зимний период, когда помещение не отапливается, необходимо сливать воду из системы. Для этого весь трубопровод должен быть смонтирован с уклоном.

Горячее водоснабжение на даче можно обеспечить с помощью бойлера или котла. Если подведен магистральный газ, имеет смысл установить газовый водонагреватель. Если же нет, то можно использовать электрический бойлер. Кстати, для бесперебойной подачи горячей воды в должном объеме при условии использования газового котла необходимо также приобрести бойлер косвенного нагрева. Для семьи из 4-х человек объем бойлера должен быть от 100 до 200 л.

С обратной стороны коллектора холодного водоснабжения отводим трубу к водонагревателю. Здесь подключаем. Трубу с горячей водой, выходящую из водонагревателя, ведем в коллектор горячей воды, где также устанавливаем шаровые краны и кран для слива воды.

Вам будет интересно  Давление воды в водопроводе в частном доме

В данной статье мы рассмотрели вариант стационарного водопровода на даче, который можно использовать как летом, так и зимой. Вот только если зимой дом не отапливается, а его обогрев включается только когда кто-то приезжает, например, раз в неделю, то перед наступлением морозов и перед каждым отъездом зимой необходимо сливать воду не только из системы, но и из каждого потребителя. Даже из унитазного бачка, стиральной машины и т.д. Для летнего же водопровода такие сложности не нужны. Его можно выполнить из садовых шлангов, соединенных между собой и разложенных по поверхности земли. После окончания сезона со шлангов сливается вода, они скручиваются и убираются в хозпомещение до следующего сезона.

Дачный участок всегда использовался по назначению лишь в теплое время года. Поэтому их владельцы не заморачивались над тем, как обеспечить водой небольшой домик. Водоснабжение на даче решалось просто: или вода доставлялась ведрами из близлежащего открытого водоема, или откапывался на территории дачи колодец. Такую воду пили, из нее готовили блюда для приема пищи, ей же поливали из леек огород и цветники.

Но в настоящее время подход к загородным дачам изменился. Многие приезжают сюда не только летом, но и зимой. А кто-то, вообще, переезжает на природу на постоянное место жительства. А значит, необходимость в постоянном и качественном водоснабжении дачи становится первой необходимостью. Потому что без воды: и не туды, и не сюды. Итак, давайте разбираться, как можно организовать водоснабжение загородного участка (дачи). Какие сегодня предлагаются способы и методы. И насколько они эффективны именно для дачи.

Варианты водопровода для дачи

В первую очередь определяется, из какого источника будет забираться вода для бытовых нужд и поливки насаждений на даче. В принципе, варианта два: открытый водоем или колодец (скважина). Как показывает практика, все будет зависеть от того, насколько чистым является водоем, и как далеко он расположен от дачного участка. Если расстояние большое, то прокладка труб ниже уровня промерзания грунта или процесс их утепления обойдется в копеечку. Если вода в озере, пруду или реке не отвечает нормам санитарии, то ее использовать можно будет только для полива зеленых насаждений на даче. Обеззараживать и очищать ее будет также непросто и дорого.

Поэтому вариант с колодцем на даче — оптимальное и правильное решение. К тому же сам хозяин дачи будет заинтересован, чтобы источник воды не иссякал, был чистым и не заиливался. То есть, он будет за колодцем смотреть и периодически его вычищать. Конечно, сложно будет выкопать колодец и его оборудовать. Но это единовременные расходы, на которые придется пойти.

Устройство водопровода на даче

Итак, будем считать, что колодец на даче выкопан, в нем есть вода, пригодная для употребления. Необходимо подготовиться к сооружению водопроводной сети. Скажем прямо, что дачный водопровод — это полноценная система с трубами, заборниками и фильтрами. Ведь разговор идет именно о водопроводе, который круглогодично будет снабжать качественной водой дачу. Ее можно будет использовать для употребления и для остальных бытовых нужд: купание в бане или в душе, мытье посуды и белья.

Водоснабжение дачи из колодца начинается с составления проекта, в котором отобразятся все элементы будущей системы. Ее можно разбить на две части: внешнюю и внутреннюю.

Внешняя часть водопровода на даче

К внешней части дачного водопровода можно отнести колодец, установленный в него насос, с помощью которого вода будет подниматься вверх и в дом, трубную разводку, внешние выходы (краны для полива зеленных насаждений, летнего душа и кухни, бассейна и так далее). Обязательно точки выходов воды надо разместить на плане дачного участка. Таким образом, будет легко подсчитать необходимое количество труб и фитингов для них. Ведь трубная разводка дачного водопровода будет непростой. Как показывает практика, трубы будут практически испещрять всю территорию дачи.

Так как разговор пошел о трубах, то необходимо правильно выбрать их по диаметру и сырьевому материалу. В принципе, выбор по материалу небольшой, потому что лучше, чем пластиковые трубы, на сегодняшний день не найти. Что касается диаметра труб, то его придется соизмерять с диаметром выходного патрубка погружного насоса. Но чем дальше от насосной установки, тем диаметр труб будет уменьшаться. Это связано с разводкой трубной системы на даче, а соответственно и с уменьшением давления воды в них и уменьшением ее объема.

Укладывать трубы надо обязательно ниже уровня промерзания грунта. Если такой возможности нет, потому что причин на участке дачи за городом может быть много. К примеру, высокий уровень грунтовых вод. То трубопровод водопровода дачи придется утеплять. Выбирать из предлагаемых сегодня технологий утепления можно любой, конечно, оптимально, если этот способ будет недорогим. Как из самых простых вариантов — это использование теплоизоляционных цилиндров (скорлуп), которые сверху еще покрываются гидроизоляционной пленкой. Можно вместо скорлуп использовать рулонные утеплители минеральной ваты или стекловаты, также покрываемые сверху гидроизоляцией.

Насос для колодца на даче

Правильно выбрать насос для колодца на даче очень важно. Основной его параметр — мощность, которая определяет количество подаваемой в загородный коттедж воды. Для водоснабжения дома этот параметр придется подсчитать из расчета, что один человек потребляет 200 литров воды в сутки. В зависимости от количества человек можно точно сказать, насос какой мощности подойдет для загородного коттеджа. Приблизительно его мощность будет равна 40-50 л/час, если на даче проживает 3-4 человека. Приплюсуйте сюда летние поливы сада и огорода, то можно спокойно выбирать агрегат мощностью 60-80 л/час.

Что касается напора, то это еще один важный критерий выбора. Все будет зависеть от того, на какую глубину насос опускается в колодец. К этому показателю добавляется 30 м, а окончательное число увеличивается еще на 10%. И это будет окончательный результат. Некоторые специалисты требуют также определять возможности самого колодца на даче. То есть, насколько быстро он будет наполняться после каждого выкачивания воды.

Если слой грунтовых вод залегает не очень глубоко — не ниже 8 м, то вместо погружного агрегата можно установить поверхностный. Это обычный водяной насос, вся конструкция которого устанавливается наверху около вырытого колодца. В сам же колодец опускается труба, на конце которой устанавливается сетчатый фильтр. Минус данного аппарата заключается в том, что внутри входящего в скважину трубопровода всегда должна быть вода. Попавший внутрь воздух не даст выкачивать воду. И если такое произошло, то придется заливать воду в систему вручную через специальное входное отверстие, расположенное на корпусе насоса. К тому же сам насосный агрегат необходимо утеплить на зиму.

Внутренняя часть водопровода на даче

Многие дачники просто внешнюю трубу заводят в постройку, делают необходимую разводку. И в таком состоянии пользуются водоснабжением на даче. Простейшая схема, совершенно некачественная, потому что вода, поступающая в загородный дом из колодца, не будет отвечать требованием и нормам санитарии. Во-первых, она будет мутная с примесями песка, потому что фильтр, установленный на входном патрубке насоса, задерживает только большие примеси.

Поэтому стоит позаботиться о качестве потребляемой воды. К тому же всегда присутствует ситуация, когда воды в колодце станет мало, и она попросту не будет поступать в коттедж. Вот почему так важно, правильно организовать систему водоснабжения загородного дома. Скажем прямо, это самая расходная часть дачного водопровода, потому что внутренняя его система состоит из большого количества узлов и приборов.

Итак, в состав системы водоснабжения дачи входят, будем идти от входной трубы до потребителей:

  • Фильтр грубой очистки. С его помощью удерживаются мелкие частички ила и песка.
  • Емкость (или несколько емкостей), в которой собирается вода. Это на тот случай, если в колодце ее становится мало. Таким образом, достигается бесперебойная работа водопровода на даче.
  • Фильтр тонкой очистки.

Внимание! Оба фильтра надо установить в доступном свободном месте, чтобы не было преград для их обслуживания — замены фильтрующих материалов.

Если в колодце вода имеет в своем составе большое количество железа, то стоит позаботиться о том, чтобы этот химический элемент из нее как-то удалить. Самый простой вариант — установить дополнительно ионообменный фильтр, благо такие сегодня продаются в магазинах.

Чтобы создать давление во внутренней сети водопровода на даче, можно использовать несколько вариантов. Первый — это установить сборную водяную емкость выше уровня установки потребителей. К примеру, можно резервуар смонтировать на чердаке дачи. Второе — установить небольшой насос именно для внутренней части системы водоснабжения дачи. Правда, этот вариант имеет один недостаток — при отключении подачи на дачу электричества насос просто не будет работать. Придется на какое-то время забыть, что загородом есть водопровод.

Третий способ — это вместо емкости для воды установить гидроаккумулятор. По сути, это все тот же бак или резервуар, который внутри разделен на две половинки с помощью водонепроницаемой мембраны. Когда вода из колодца на даче заполняет емкость, то она создает давление на мембрану, отодвигая ее к стенкам гидроаккумулятора. При открытии вентиля на потребителе (душ, мойка, раковина, унитаз) происходит обратное действие. То есть, воздух во втором отсеке резервуара под давлением начинает давить на мембрану, а она в свою очередь на воду. Таким образом, и создается давление воды в водопроводной системе дачи.

Кстати, гидроаккумуляторы очень похожи на расширительные бачки для системы отопления. Их различает цвет окраски корпуса. У расширительного бака он красный, у гидроаккумулятора синий. Что касается объема емкости, то необходимо учитывать тот факт, что она заполняется водой обычно на 30-40%. К примеру, 100 литров воды должно хватить на небольшую дачу, в котором проживает 2-3 человека. Но так как резервуар заполняется не полностью, то лучше приобретать его большего размера.

Монтаж внешней части водоснабжения дачи

Разводка водопроводной системы по всему дачному участку (не считая от колодца до коттеджа) занимает много времени и средств. К тому же она полгода, а может быть и больше, бездействует. Поэтому на такой системе можно сэкономить.

  • Во-первых, именно эту часть дачного водопровода можно не укладывать ниже уровня промерзания грунта, и нет необходимости проводить ее утепление.
  • Во-вторых, можно для прокладки использовать не пластиковые трубы, а прорезиненные шланги, которые закапываются на малую глубину — 20-30 см.

Сначала определяется схема разводки на территории дачи, по которой делается отметка на земле. После этого откапываются траншеи, в них и укладывается шланг. Необходимо отметить, что производители прорезиненных шлангов предлагают свою продукцию в бухтах длиною 50 или 100 м. Так что одной бухты может хватить, чтобы собрать без стыков всю систему водоснабжения на даче. В местах разветвления придется установить пластмассовые фитинги, которые крепятся к шлангам с помощью металлических хомутов. Это надежное и герметичное соединение, которое верой и правдой отслужит весь летний сезон на даче.

Когда необходимость в эксплуатации внешней системы на даче отпадает (пришла осень), ее необходимо законсервировать. Самый простой вариант — это собрать шланги в бухты, предварительно вытащив их из-под земли и разъединив фитинги. Обязательно сливается изнутри вода. И весь собранный материал складируется в сарае или в подвале дачи. Весной все это устанавливается по местам, на что уходит пара часов. И вот водопровод к эксплуатации уже готов.

Как видите, организовать водоснабжение в загородном коттедже не очень сложно. Конечно, мероприятие это затратное, но оно стоит того. Ведь бесперебойная подача качественной воды в любое время — это удобство проживания на даче загородом и зимой, и летом.

Летний водопровод на даче своими руками

Как сделать летний и зимний водопровод на даче своими руками?

Вода была и остаётся живительной силой природы. И без неё, уж точно, нельзя представить ни один современный дом или баню.

Летний водопровод на даче

Особенно остро вопрос подачи воды встаёт, если речь идёт про дачный участок: здесь помимо отдыха отсутствие воды может сказаться и на наличии урожая (возможность полива), состояния приусадебного участка и работе некоторой бытовой техники. Отличный вариант решения проблем водоснабжения на загородном участке – летний водопровод.

1 Какой лучше выбрать и провести водопровод?

Летний водопровод, как можно судить из названия, используется только в тёплый период. Он нужен для полива растений на участке, для различных бытовых нужд и, конечно, для подачи воды в дом, на летнюю кухню, а также баню и наполнение искусственного водоёма или же бассейна.

Водопроводы подобного типа бывают двух видов:

Первый вариант – это разборный летний подающий водопровод. Если используется данная схема установки, то все шланги и трубы никак не скрыты и просто лежат на земле. Такой водопровод легко собирается, например, из силиконовых шлангов, для соединения которых используют фитинги (стальные или пластиковые).

Разборной водопровод на участке

  • простое устройство и быстрая сборка;
  • легко найти повреждение ПНД полипропиленовых труб и заменить часть;
  • монтаж разборного водопровода обойдётся дешевле, нежели сделать на участке стационарный.
  • трубы и шланги могут мешать передвижению;
  • достаточно легко украсть;
  • необходимость собирать и разбирать устройство в начале и в конце сезона.

Другим вариантом является использование стационарного водопровода. Он прокладывается под землёй: при этом используются трубы и шланги из пластика. Все коммуникации прокладываются под наклоном к сливному вентилю возле самого источника водоснабжения. Перед тем, как начнутся холода, лучше полностью выкачать воду из системы.

Данная схема водопровода подразумевает, что трубы будут залегать на небольшой глубине, а на поверхность будут выходить лишь водоразборные краны.

  • трубы спрятаны под землёй: они не мешают при ходьбе и каких-либо работах;
  • монтаж подобной конструкции необходимо сделать лишь один раз;
  • лучше защищён от хищения, нежели разборный водопровод;
  • лёгкая процедура подготовки водопровода к зимнему периоду.

Не разборной водопровод из пластиковых труб

  • устройство и, собственно, оборудование подобной системы обойдётся дороже;
  • монтаж потребует определённых усилий: необходимость копать траншеи, а также прокладывать трубы под определённым уклоном;
  • сложности с ремонтом из-за малой доступности участков полипропиленовых труб.

1.1 Возможные источники воды, которые лучше подойдут для летнего водопровода

Существует несколько вариантов источников воды: кроме привычно колодца, возможно использование скважины, естественного водоёма, а также резервуара дождевой воды и, собственно, применение центрального водоснабжения.

Летний водопровод на даче с использованием центрального водоснабжения – самый практичный и удобный вариант. Для этого необходимо подключиться к магистральной трубе: лучше использовать накладной тройник, который крепиться болтами. Затем происходит монтаж – устанавливаются краны.

Если вы решили сделать естественный водоём источником воды для летнего водопровода, то необходимо помнить о том, что прямая подача в дом или баню крайне нежелательна. В таких случаях следует использовать фильтр.

Подключение водопровода к скважине. Скважины, который возможно использовать в данном случае, бывают двух видов:

  1. Артезианская. Такой вариант обеспечит более чистой водой за счёт глубокого бурения скважины.
  2. Песчаная. Скорость воды равняется примерно двум кубометрам в час, этого вполне достаточно для использования на дачном участке и небольшом частном загородном доме. Однако есть необходимо дополнительное фильтрационное устройство.

Водоснабжение из колодца сделанное своими руками

Использование колодца в данном частном деле является довольном традиционным. Но при этом он имеет определённые недостатки: малая скорость воды и наличие вредных для здоровья человека примесей в ней.

Существует также вариант использования в качестве источника резервуара для талой и дождевой воды. В этом случае к баку, бочонку, бассейну или же искусственному водоёму прокладывают дренажные и водосточные трубы.
к меню ↑

2 Какие материалы используют для создания водопровода своими руками?

  • в первую очередь, это трубы. Чаще выбирают металлопластиковые или же полиэтиленовые (ПНД), однако существует вариант использования своими руками и хорошо известных стальных труб – этот долговечный материал подойдёт, если у вас есть сварочных и сантехнические навыки;

Трубы ПНД является одним из наиболее удачных решений, так как этот современный материал ПНД достаточно дешёвый, имеет большой срок службы, не требует катодной защиты и не поддаётся коррозии. Поэтому всё чаще именно трубы ПНД используют для летнего водопровода при частном доме.

  • вместо труб ПНД можно использовать шланг. Резиновые образцы, которые армированы капроновыми волокнами, являются одним из самых долговечных и прочных материалов для данных целей;
  • фитинги и переходники (тройники). Прокладка ПНД труб невозможна без переходников, с помощью которых происходит разводка ПНД труб. Применение специальных ПНД фитингов позволяет собрать ПНД летний стационарный водопровод на даче или частном доме в течении одного дня своими руками.

2.1 План-схема водопровода своими руками

Первое что нужно сделать заранее в частном доме – это решить, куда следует подвести воду, где будут находится точки водозабора, а также сколько необходимо соединений.

Схема дачного водопровода

Далее, используя шпагат и колышки, выполняется разбивка водопроводной трассы на участке, рассчитывается метраж материала, количество углов и переходников, а также другого расходного материала.

Важно, чтобы данный план в частном доме был конкретизированным: необходимо учитывать, где располагаются дорожки, дом, баня, какие-либо другие постройки или какие есть «препятствия» для водопровода.

Если же планируется стационарный водопровод в частном доме, и при этом есть необходимость полива грядок, существует вероятность повреждения труб, например, лопатой. Это значит, что глубину траншей необходимо увеличить до 60-70 см.

Когда вы осуществляете монтаж водопровода своими руками в частном доме, важно помнить о количестве точек потребления. Оно зависит от расположения на участке дома, грядок, душевой, наличия или отсутствия бассейна и бани. Чтобы не пришлось переносить шланг с места на место, разумнее сделать вывод трубы в 5-10 точках. А к гидрантам, в свою очередь, подсоединить отрезки шланга длиной 4-5 метров для того, чтобы обеспечить полив каждой отдельной зоны.
к меню ↑

2.2 А что зимой?

Как выяснилось, летний водопровод сделанный своими руками не подходит для холодного периода, но при этом, необходимость в воде зимой не пропадает.

Схема подключения зимнего водопровода с греющим кабелем

Как справиться с этой проблемой своими руками? Для решения данной задачи стоит помнить несколько основных правил для того, чтобы смонтировать зимний водопровод на даче.

  1. Система водоснабжения в зимний период должна оснащаться системой консервации. Это необходимо, чтобы предотвратить замерзание воды в трубах в частном доме, дабы избежать выход из строя всей системы.
  2. Прокладка труб своими руками должна осуществляться ниже, нежели глубина промерзания грунтов.
  3. Чтобы избежать замерзание системы, необходимо установить специальный водонагревательный кабель для труб.
  4. Важно также то, что при оборудовании зимнего водопровода следует использовать только последовательный способ разводки труб.

Основное отличие летнего варианта водоснабжения от зимнего своими руками – это наличие водонагревательного кабеля. Он устанавливается внутри отрезка трубы, который проводит по неотапливаемым зонам. Даже при сильных морозах это позволит нормально функционировать системе.

В комплекте с данным кабелем идут муфты для герметизации кабеля и сальник.
к меню ↑

Как сделать своими руками летний водопровод на даче

Что появляется самым первым на любом загородном участке? Думаете, забор? Нет, первой на участке появляется вода. Без неё не возможны ни строительство, ни проживание, ни содержание грядок. В начале «дачного» этапа жизни хозяева занимаются обустройством жилья, сада и огорода, но уже через несколько лет на первый план выходит комфорт. И, когда бегать с ведром к колодцу надоедает, дачники решаются оборудовать летний водопровод.

Выбираем тип конструкции

Перед тем, как приступить к прокладке труб, нужно определиться с типом водопровода: постоянный или разборный.

Преимущества и недостатки постоянной установки:

  • трубы находятся под землёй и не лежат под ногами;
  • монтаж проводится один раз;
  • при длительном отсутствии трубы не украдут (воры, вряд ли, станут копаться в земле);
  • чтобы подготовить систему к зимовке, нужно просто открыть сливной вентиль и дождаться пока стечет вся вода;
  • материальные затраты несколько больше, чем при организации разборной конструкции;
  • процесс трудоёмкий, особенно, если приходиться копать глубокую траншею;
  • необходимость укладки труб под уклоном;
  • если образовалась пробоина, её сложнее найти и починить.

Если выбран разборный водопровод, то трубы могут лежать на земле либо быть приподняты над ней

Плюсы и минусы разборной конструкции:

  • быстро собирается и разбирается при необходимости;
  • если трубы были повреждены, то найти и ликвидировать пробоину не составит труда;
  • стоимость разборного устройства несколько ниже, чем постоянного;
  • трубы лежат под ногами;
  • если летом вы отлучитесь надолго, оставленные без присмотра трубы или шланги могут просто украсть;
  • необходимость сборки-разборки в начале и в конце сезона.

Как сделать летний водопровод на даче своими руками — пошаговые действия

Устройство системы водоснабжения в первую очередь предполагает составление проекта. В нём должны быть отмечены точки потребления воды, имеющиеся подземные коммуникации, дорожки и постройки. Если в перспективе планируется размещение каких-либо конструкций, клумб или сооружений, их тоже желательно отметить, особенно, если конструкция будет постоянной.

Схема разводки

При составлении проекта водопровода нужно учесть размещение всех построек и объектов, а также запланировать появление новых

При проектировании неразборной конструкции важно помнить о том, что все трубы должны укладываться под уклоном относительно места подключения к водозабору.

Трубы в траншее обязательно должны укладываться под уклоном. Это позволит слить на зиму воду из системы и избежать разрыва труб

Они выходят из земли только в местах потребления. В самой нижней точке системы устанавливается сливной вентиль. Осенью всю воду нужно слить, иначе она разорвёт трубы.

Трубы лучше приобретать пластиковые или полиэтиленовые. Их удобно соединять при помощи гибких шлангов. Это позволит легко переделать конструкцию постоянного водопровода. Можно соединять трубы пластиковыми фитингами или пайкой. Также понадобятся тройники, краны и уголки.

Кроме того, необходимо вырыть траншею, в которую и будут укладываться трубы. Глубина обычно составляет 30-40 сантиметров.

Однако, если трубы будут проходить непосредственно под грядками, и велика вероятность того, что их можно зацепить лопатой или культиватором, то её лучше увеличить до пятидесяти-семидесяти сантиметров. Конечно, это большой объём работы, но, если трубы будут пробиты, то искать течь будет гораздо сложнее.

Глубина траншеи для летнего водопровода значительно меньше, чем для обычного. Она колеблется от тридцати до семидесяти сантиметров

Если же выбор сделан в пользу разборной схемы, то можно использовать не только пластиковые трубы, но и обычные резиновые шланги. Их соединяют перемычками, кусками труб или специальными скрепами, которые позволяет одним движением разъединить или соединить два отрезка водопровода.

Необходимые материалы

Чаще всего прокладка труб осуществляется из-за необходимости полива огорода. Чтобы обеспечить водой огород площадью десять соток, понадобятся следующие материалы:

  • труба полиэтиленовая (диаметр 20 мм) – 100 метров;
  • муфта компрессионная с наружной резьбой (20*1/2) – 10 штук;
  • шаровой кран 1/2 — 10 штук;
  • уголок компрессионный 20 мм — 8 штук;
  • тройник компрессионный 20 мм — 4 штук;
  • седелка 63*1/2 — 1 штука;
  • фумнитка — 1 штука.

Использование фитингов позволяет собрать летний водопровод для полива всего лишь за один день. При этом место соединения герметично, и его легко разобрать

Этапы монтажа

    1. Если точкой ввода воды на участке является стальная труба централизованного водопровода, то, чтобы подключиться к ней прямо под давлением, нужен накладной тройник (седелка). Его устанавливают на трубу и затягивают болты. Затем на фумнитке в него вворачивают шаровой кран, через который дрелью высверливается отверстие в магистральной трубе. Сразу же после этого кран закрывается.

    Разводка труб для летнего водопровода выполняется с помощью тройников, а для соединения труб лучше всего использовать фитинги

    При прокладке подземного (постоянного) водопровода нужно помнить о том, что трубы укладываются под уклоном. Иначе воду из системы слить будет невозможно.

    Неразборный водопровод находится под землей. На поверхность трубы выходят только точках потребления воды. Для удобства их можно сделать не две-три, а семь-десять

    Летний водопровод — это не только отличный способ избежать ненужной работы, но и возможность создать «городской» уровень жизни для тех, кто с апреля по октябрь обитает за городом, можно и посуду под краном помыть, и стиральную машину подключить, и горячий душ организовать.

    Летний водопровод на даче: характерные особенности и порядок проведения монтажных работ

    Даже самому начинающему и малоопытному стратегу садово-огородной кампании известно, что исход битвы за урожай всецело зависит от уровня организации водоснабжения на участке.

    Если доставка воды на грядки осуществляется посредством старого доброго ведерка, сельскохозяйственная деятельность превращается в сизифов труд.

    Да и несолидно как-то утаптывать дачные тропинки с ковшиком или лейкой в руках во времена, когда магазины забиты пластиковыми трубами и деталями, из которых водопроводную систему можно собрать буквально голыми руками. Давайте посмотрим, как можно сделать летний водопровод на даче, и какие материалы лучше для этого использовать.

    Основные особенности

    Она обусловлена тем, что при строительстве системы не придется беспокоиться о мерах по предотвращению замерзания воды.

    Трубы не нужно будет закапывать в глубокие траншеи, а оказавшиеся на поверхности участки – обматывать греющим кабелем и утеплять.

    Таким образом, летний водопровод является весьма доступным и будет по карману даже финансово ограниченному садоводу.

    Обычно при проектировании сезонного водоснабжения рассматривают два варианта.

    Открытый (разборный) водопровод

    Самый простой способ устройства, при котором трубы располагают на поверхности земли. Требует минимума трудозатрат, но имеет ряд недостатков:

    • По окончании сезона систему придется разбирать и прятать на хранение, а весной – собирать снова.
    • В отсутствие хозяев на участке водопровод могут украсть.
    • Проложенные поверху трубы мешают ходить.

    Если применяются пластиковые трубы и детали, они легко могут быть повреждены острым инструментом.

    Скрытый (постоянный)

    Прокладывается в неглубоких траншеях с выходом на поверхность нескольких точек водоразбора.

    По перечню преимуществ и недостатков составляет полную противоположность вышеописанному варианту.

    Не мешает, не нуждается в ежегодном монтаже/демонтаже, сложно украсть, но при устройстве придется несколько больше повозиться.

    Трубы необходимо прокладывать с уклоном, который позволит слить воду перед наступлением холодов.

    Какие трубы используются для летнего водопровода на даче?

    Сборка дачного водопровода из стальных труб является в высшей степени нерациональным решением.

    Достоинства стали – прочность и термоустойчивость – в условиях дачного водоснабжения ценности не имеют.

    Зато недостатки – подверженность коррозии, зарастанию грязью и солями, сложность обработки и большой вес (особенно важно в случае с разборным водопроводом) – проявляются в самой полной мере.

    Гораздо более подходящим вариантом являются полимерные трубы – изготовленные из полипропилена (ПП) или полиэтилена низкого давления (ПНД). Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается. Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно.

    Для того чтобы колодец служил долго и в него не попадала грязь, над ним строят надстройку, напоминающую домик. Домик для колодца своими руками: пошаговая инструкция по сборке, а также рассмотрим, насколько необходим данный элемент.

    О том, как проводить монтаж полипропиленовых труб, читайте тут.

    Монтаж ПП-труб — дело нехитрое, но все же требует определенных знаний. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/trubyi/plastikovyie/montazh/payka-polipropilenovyih.html вы найдете полезную информацию по пайке полипропиленовых труб.

    Преимущества полипропиленовых труб

    Летний водопровод на даче из полипропиленовых труб — выигрышный вариант. Важнейшим достоинством ПП-труб является возможность устройства неразъемных соединений, причем предельно простым способом.

    Перед сборкой две детали нагреваются специальным инструментом – паяльником – до температуры плавления, вследствие чего их стенки в момент соединения сплавляются в одну.

    Прокладка водопровода из ПП-труб в дачный дом

    Риск протечек при этом сводится к нулю. Поэтому полипропиленовые трубы особенно уместны при скрытой прокладке водопровода.

    Несмотря на свою простоту, пайка ПП-деталей требует некоторой практики, хотя и весьма небольшой. Начинающему монтажнику лучше немного потренироваться на ненужных деталях или обрезках труб.

    Для прокладки летнего водопровода следует применять трубы марок PN10 или PN16 (цифрами указывается предельно допустимое давление), не имеющие армирования.

    Особенности ПНД-труб

    Летний водопровод на даче из ПНД труб собирают вручную.

    Из инструментов понадобится только ножовка для резки труб и специальный торцовочный нож конусовидной формы.

    Гайки на фитингах закручиваются только руками – в случае применения ключей может иметь место перетяжка соединения, вследствие чего в этом месте вскоре начнутся протечки.

    Летний водопровод на даче своими руками — этапы работ по монтажу

    Последовательность действий при устройстве водопровода выглядит примерно следующим образом:

    1. Составляется подробная схема сети в привязке к плану участка. На ней отмечают не только оборудование (краны, дождевальные головки и пр.), но и все детали трубопровода – тройники, уголки, заглушки и т.д. Основную разводку, как правило, делают трубой диаметром 40 мм, а отводы к точкам водоразбора – диаметром 25 или 32 мм. Указывается глубина траншей. В среднем она составляет 300 – 400 мм, но если трубопроводы будут располагаться под грядками или клумбами, здесь глубину заложения следует увеличить до 500 – 700 мм – во избежание повреждения культиватором или лопатой. Необходимо, также, продумать, как система будет дренироваться. Обычно трубы прокладывают с уклоном в сторону источника или врезки в централизованный водопровод. В самой нижней точке необходимо предусмотреть установку сливного вентиля. Количество и расположение водоразборных кранов предусматривают таким образом, чтобы полив всего участка можно было осуществить с помощью коротких отрезков шланга длиной от 3 до 5 м. На стандартных шести сотках их может быть от 7 до 10.
    2. На основании схемы составляется спецификация, по которой будет производиться закупка оборудования и материалов.
    3. Если запитку дачного водопровода предполагается делать от централизованной сети, необходимо произвести врезку. Самый простой способ, который, к тому же, не требует отключения воды, — основан на применении специальной детали – седелки. Она представляет собой хомут с уплотнителем и резьбовым патрубком. Седелка устанавливается на трубу, затем на ее патрубок навинчивают шаровый кран и прямо через него проделывают отверстие в стенке трубы. После этого кран сразу закрывают.
    4. Далее подготавливают траншеи для укладки труб.
    5. Осуществляют сборку системы, соединяя трубопроводы с кранами и другими элементами посредством фитингов.
    6. Готовый водопровод следует испытать на герметичность, подав в него воду и понаблюдав некоторое время за состоянием соединений.
    7. Остается закопать траншеи.

    ПНД трубы обладают хорошими электроизоляционными свойствами, кроме того, являются огнестойкими, поэтому применяются для транспортировки газов и жидкостей. Виды и характеристики полиэтиленовых труб низкого давления, особенности маркировки, а также их достоинства и недостатки, читайте далее.

    О том, как выбрать биотуалет для дачи, читайте в этой теме.

    Приборы и устройства, применяемые в системах летнего водоснабжения

    Чтобы сделать систему водоснабжения более практичной, применяют такие приспособления:

    1. Штуцер для быстрого присоединения шланга к крану. С одной стороны имеет пружинный захват, с другой – «ерш», который вставляется в шланг.
    2. Гофрированные шланги, которые в сложенном состоянии занимают очень мало места.
    3. Шланги и специальные комплектующие для капельного полива.
    4. Распылители и поливочные пистолеты со специальными муфтами (аквастоп), которые автоматически перекрывают воду при замене поливочного устройства (кран при этом закрывать не нужно).
    5. Дождевальные и поливочные головки.
    6. Приборы для организации автоматического полива – таймер или датчики влажности грунта.

    Если централизованного водопровода рядом с участком нет, и в качестве источника воды предполагается использовать колодец или скважину, понадобится насос.

    Монтаж

    Способ монтажа насоса зависит от его типа. Погружной насос (применяется при глубине источника свыше 8 м) подвешивается на цепи или тросе. Если агрегат является вибрационным, использовать металлический трос нельзя – только капроновый.

    Схема монтажа дачного водопровода скрытого типа

    Поверхностный самовсасывающий насос следует устанавливать на ровном бетонном основании. Для него необходимо соорудить навес, а еще лучше – будочку, которая будет защищать агрегат от дождя.

    Во сколько обойдется летний водопровод на даче? Цена комплектующих

    Стоимость летнего водопровода можно подсчитать, исходя из следующих данных:

    • ПНД труба с диаметром 40 мм и толщиной стенки 3,7 мм обойдется в 46 руб. за погонный метр (п.м.);
    • стоимость ПП-трубы марки PN10 с параметрами 40х3,7 мм составляет 113 руб./п.м;
    • кран шаровый (полипропилен) с проходным сечением 20 мм стоит 122 руб.;
    • цена полипропиленовой седелки на трубу диаметром 63 мм (отвод – ¾ дюйма) составляет 193 руб.;
    • погружной насос Водолей (модель БЦПЭ 05-16У) стоит 7350 руб.

    Самовсасывающий насос Водолей (модель БЦ 1,2-18) стоит 3900 руб.

    Видео на тему

    Летний водопровод на даче из полипропиленовых труб — варианты устройства

    Проблема водоснабжения дачного участка волнует многих дачников, ведь без полива о каком-либо урожае можно даже не мечтать. Носить же воду из ближайшего пруда или из колодца просто физически невозможно. Наиболее эффективный выход из такой ситуации — обустроить летний водопровод на даче из полипропиленовых труб. Конечно, это потребует определенных капиталовложений и приложения физических усилий, но результатом является возможность полива участка за очень короткое время.

    А так как в скважине или в колодце присутствует вода, вполне пригодная для питья, кроме того, вы обеспечите себя и питьевой водой. Следовательно, летний водопровод на даче способен существенно облегчить жизнь владельцам участка, создать условия для более рационального использования земли и даже для комфортного проживания на даче.

    Какой водопровод предпочесть: постоянный или разборный

    Перед тем, как построить летний водопровод на даче своими руками, необходимо определиться с его расположением. Водовод может быть разборным, проложенным на поверхности почвы, либо постоянным, находящимся под землей.

    Разборный

    Преимущество летнего разборного варианта заключается в том, что он:

    • очень быстро прокладывается и легко подключается к различным водным источникам;
    • все его протечки становятся сразу же заметными;
    • техническое обслуживание сводится к минимуму.

    Однако такую конструкцию рекомендуется перед наступлением холодов разбирать и уносить с участка. Если этого не сделать, велика вероятность кражи водопроводных труб в зимний сезон. Это вынуждает все соединения делать разборными. Также расположенные рядом с грядками трубы будут постоянно подвергаться риску повреждения.

    На заметку: Для разборного поверхностного водопровода часто используются резиновые или силиконовые шланги.

    Постоянный

    Такая система прокладывается навсегда. Пользоваться проложенным водопроводом можно как летом, так и зимой. Но, если вы планируете использовать его в зимний период, вам придется закопать трубы на достаточно большую глубину, ниже уровня промерзания грунта, либо провести их дополнительное утепление, если глубина их укладки будет недостаточной по каким-либо причинам. Поскольку же речь идет о том, как сделать летний водопровод на даче своими руками, рассмотрим именно такую возможность постоянного водопровода.

    Система прокладывается неглубоко в местах газонов, между деревьями. Достаточно будет глубины 25-30 см. Там же, где труба будет проходить под грядками, следует заложить ее гораздо глубже во избежание повреждения при перекопке. Для этого трубы заглубляют на 40-45 см или даже больше. Не стоит волноваться, что зимой трубы порвутся. Осенью, когда надобность в поливах отпадет, вода из труб сливается (для этого они укладываются с небольшим уклоном либо продуваются компрессором). В таком состоянии трубопроводам мороз не страшен.

    На фото пример расположения водопроводных пластиковых труб в неглубоких траншеях

    Преимущества постоянного трубопровода:

    • закрытый летний водопровод на даче из полипропиленовых труб не нужно разбирать и повторно собирать;
    • можно использовать зимой при соответствующей глубине закладки;
    • трубы никто не украдет.

    Из недостатков можно отметить необходимость слива воды из труб осенью. Для этого нужно установить сливной вентиль, находящийся в самой нижней точке системы. Также возрастут трудозатраты на земляные работы. А в случае повреждения придется выполнить немалый объем земляных работ, чтобы устранить дефект.

    Виды труб для полива

    В зависимости от того, какой вариант водовода вы решили изготовить, выбирается материал трубопроводов.

    Для прокладки наружного летнего водопровода можно использовать следующие виды труб:

    Все перечисленные материалы, за исключением полипропиленовых трубопроводов, легко стыкуются в единую конструкцию, а затем так же легко разбираются и переносятся на хранение. Соединения выполняются посредством компрессионных фитингов или специальных переходников из пластика или оцинкованной стали.

    Полиэтиленовые и полипропиленовые трубы и фитинги для их монтажа

    Совет: Если вы решили проложить на даче поверхностный водовод из полипропиленовых труб, то на зиму постарайтесь его замаскировать, так как разобрать такой трубопровод будет невозможно.

    Из чего сделать летний водопровод на даче постоянного типа:

    • Металл. Несмотря на свою надежность и прочность, такие трубы постепенно теряют свою актуальность. Это связано с тем, что стенки труб постепенно коррозируют, качество воды снижается, а трубы дают протечки уже после 5-7 лет нахождения в земле;
    • Поливинлхлорид (ПВХ). Жесткие трубы, которые для полива между собой необходимо соединять с помощью специального клея. Из минусов стоит отметить их непереносимость низких температур, что требует соблюдения определенных правил при их укладке;
    • Полиэтиленовые трубы. Они относительно недорогие и вполне долговечные;
    • Трубы из полипропилена. Материал необычайно долговечен, не подвергается гниению в почве и коррозированию. Для его монтажа используется паяльник, позволяющий делать очень надежные соединения. Полипропилен сравнительно дешев, как и работы с ним.

    Летний водопровод из полипропилена постоянного типа

    Именно полипропиленовые трубы являются наиболее предпочтительным вариантом, когда изготавливается водопровод для полива на даче своими руками закрытого типа. Для полива обычно используются трубы диаметром 20-25 мм, хотя можно применить и больший диаметр. Особенно актуален больший диаметр трубы при наличии централизованной водной магистрали, где может быть невысокое давление.

    Организация полива на участке

    Очень важно определиться с источником воды на участке. Хорошо, если по улице протянут центральная водоподводящая магистраль. Можно просто подключиться к ней после получения соответствующего разрешения. Если же водовода нет, то остаются всего два варианта:

    1. Летний водопровод на даче из колодца. Для этого потребуется выкопать на участке колодец, укрепить его и обеспечить наполнение водой. Для подачи воды в трубы используется погружной или поверхностный насос. По такому же принципу производится подача воды из скважины. Недостатком такой подачи является низкая температура воды, что не нравится растениям.

    Организация полива из колодца с помощью гибких шлангов

    2. Подача воды для полива из резервуара. Вода набирается в размещенный на участке резервуар, где доходит до подходящей для полива температуры, а оттуда уже подается в смонтированный полипропиленовый водопровод.

    О том, как проводится пайка полипропиленовых труб своими руками, читайте в отдельном материале.

    Если вам интересно узнать, как организовать устройство слива в бане, то об этом мы рассказали в другой статье сайта.

    А описание различных видов насосов для полива находится здесь.

    Монтаж полипропиленового водопровода

    Перед началом работ по прокладке трубопроводов проводится составление схемы летнего водопровода на даче. Она должна учитывать места расположения кустарников, деревьев, грядок, цветочных клумб. Это особенно важно сделать при проведении постоянного водопровода, так как изменить расположение труб будет потом весьма проблематично. На схеме должны быть указаны все точки выхода кранов и нахождение самой нижней точки со сливным клапаном.

    Монтаж летнего водопровода на даче разборного типа

    Выполнить прокладку поверхностного трубопровода несложно. Трубы раскладываются непосредственно на земле, в тех местах, куда необходимо подвести воду. Трубопроводы стыкуются между собой.

    Полипропиленовый трубопровод можно врезать и в систему централизованного водоснабжения

    Устройство летнего водопровода на даче под землей

    Если прокладывается универсальный полипропиленовый трубопровод, который будет использоваться также и зимой, то прокапываются достаточно глубокие траншеи. В них трубы не замерзнут зимой. Если же речь идет только о летней эксплуатации водопровода, то глубина залегания труб может быть намного меньше. Достаточно 10-30 см для нормального функционирования водовода.

    Все траншеи должны иметь уклон, обеспечивающий самотек воды по трубам. Это облегчит задачу стравливания воды через сливной вентиль в конце поливного сезона. Трубы, проходящие под клумбами и грядками, закладываются глубже. При этом нижняя точка системы должна быть еще ниже этого уровня.

    Полипропиленовые трубы стыкуются между собой посредством фитингов и специального паяльника. Для выводов трубы на поверхность используются тройники с перекрывными кранами или вентилями.

    Совет: Прежде чем засыпать траншеи землей, рекомендуется проверить герметичность водопровода, пустив по трубам воду.

    Траншеи закапываются землей, после чего водопровод можно эксплуатировать.

    Ничего сложного в изготовлении летнего дачного водопровода нет. Если все сделано аккуратно, такой водопровод будет исправно служить своим хозяевам десятки лет.

    Источник http://mobi-up.ru/shrubs/letnii-vodoprovod-na-dache-iz-shlangi-vodosnabzhenie-dachi—vse/

    Источник http://peskiadmin.ru/avtonomnyi-vodoprovod-na-dache-svoimi-rukami-letnee-vodosnabzhenie-na-dache-rezervuar-dlya-sbora-dozhde.html

    Источник http://homesantehnica.ru/vneshnij-vodoprovod/letnij-vodoprovod-na-dache-svoimi-rukami/

    Источник

X

Читайте также:

Добавить комментарий

Ваш адрес email не будет опубликован.

1 × 3 =
