Вентиляция в квартире, системы приточно-вытяжной вентиляции воздуха для квартиры

В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.

Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

Приточная установка на фасаде многоквартирного дома
Приточная установка на фасаде многоквартирного дома

Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.

Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.

К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.

Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений, которые несложно реализовать для улучшения воздухообмена.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле
Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PROMHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит
После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами
Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.

Приточный клапан Aereco на створке окна
Приточный клапан Aereco на створке окна

Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.

Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).

Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м3/ч (у некоторых моделей расход может регулироваться вручную или автоматически).

Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м3/ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м3/ч каждый при перепаде давлений между квартирой и улицей 10 Па.

Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания
Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере
Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta
Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Без смога и запаха

В современных мегаполисах пластиковые окна часто устанавливают только для того, чтобы наглухо отгородить квартиру от улицы. Воздух за окнами из-за близости к автомобильной трассе загрязнен сонмами опаснейших химических соединений. И его вдыхание со временем обязательно сказывается на здоровье домочадцев…

Увы, герметизация жилища, как единственная мера по борьбе со смогом, ничего хорошего жильцам квартиры не сулит. В задраенном жилище воздух быстро становится еще более токсичным, чем на улице. Поэтому помимо установки герметичных окон приходится оборудовать жилище системой механической вентиляции.

Простейшее решение — приточная установка, тщательно очищающая уличный воздух от загрязнений и при необходимости подогревающая его до комфортных +17 ºС, прежде чем подать в квартиру. Сброс отработанного воздуха из жилища организуется через каналы естественной вытяжной вентиляции (если они находятся в рабочем состоянии), в противном случае — с помощью индивидуальной системы вытяжной вентиляции квартиры.

Подобные системы, если, конечно, они правильно спроектированы и установлены, поддерживают в помещении наиболее высокий уровень климатического комфорта, не создают сквозняков. Проблем с подогревом приточного воздуха не возникает даже в лютые холода.

Для организации притока свежего очищенного воздуха в помещение площадью 10–30 м2 очень удобны приточные установки для одной комнаты, например Marta, или другие подобные устройства. Монтируется такая установка под окном или в любом другом месте помещения, но обязательно на граничащей с улицей стене. Воздух из атмосферы (как правило, в объеме от 40 до 120 м3/ч) она всасывает через пробуренный в стене канал диаметром 100–150 мм, обрабатывает поток до требуемых кондиций, после чего запускает в комнату.

Моноблочная приточная вентиляционная установка TA Mini
Моноблочная приточная вентиляционная установка TA Mini

Примечательно, что приточные установки для одной комнаты можно монтировать и в уже отделанные помещения, не нарушая интерьера, не портя отделки, и всего за несколько часов. В режиме рециркуляции установка работает как высокоэффективный очиститель воздуха в комнате.

Если очищенный от загрязнений уличный воздух нужен сразу нескольким комнатам, логично рассмотреть возможность установки системы вентиляции на основе моноблочной приточной установки. Она будет забирать воздух с улицы, соответствующим образом его подготавливать, после чего по сети приточных воздуховодов подавать во все нуждающиеся в нем комнаты. Если дом, в котором вы живете, имеет внутренний дворик и качество воздуха там лучше, чем у фасада, выходящего на проезжую часть, то «питать» квартиру свежим воздухом логично именно из этого экологически более благополучного воздушного бассейна.

Конструктивно моноблочная приточная установка для квартиры представляет собой короб, собранный из теплоизолированных панелей, внутри установки расположены канальный или центробежный вентилятор, электрический нагреватель воздуха (чаще всего однофазный, на 220 В, однако в некоторых случаях применяются и трехфазные модели на 380 В), фильтры, а также система автоматики и другие элементы.

Монтируются центральные приточные установки на лоджии, но иногда и непосредственно в квартире — например, на антресолях, в кладовке, в гардеробной или коридоре. В зависимости от особенностей конструкции они размещаются за подшивным потолком, устанавливаются на полу или на стене, в горизонтальном или вертикальном положении.

Модели с атмосфероустойчивым покрытием корпуса и достаточно эффективной его теплоизоляцией могут располагаться и вне отапливаемой зоны — на лоджии или стене здания — так же как внешние блоки сплит-систем. Необходимо лишь предусмотреть возможность их регулярного технического обслуживания (замена фильтров, ремонт двигателя и другие работы).

Для подачи воздуха в комнаты часто предусматривают воздуховод-коллектор (магистральный участок), от которого в разные помещения разведены подводящие воздуховоды меньшего диаметра. Сеть вентканалов располагается за подшивным потолком. В устья подводящих воздуховодов ставят гармонирующие с интерьером воздухораспределительные устройства.

После подключения к сети и запуска приточная установка работает в автоматическом режиме круглый год. Важно лишь вовремя оплачивать счета за электроэнергию да проводить техническое обслуживание.

Среди моноблочных приточных установок для объемных помещений можно отметить TLP и TA-MINI от Systemair, SAU125 A от Ostberg, CAU от SHUFT, «Компакт» от «Арктос», «Эльф» фирмы «Инженерное оборудование», Fresh Air от Electrolux, GLP 125 от General Climate, ККП от «ВЕЗА», Alfa Vent от 2VV и другие. Ну а производителей высококачественных воздуховодов, вытяжных вентиляторов и вентрешеток мы уже упомянули выше.

Требования к вентиляции в квартире

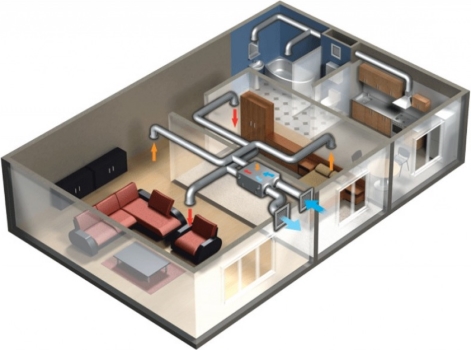

Схема работы приточной и вытяжной вентиляции в квартире

В соответствии с действующими санитарными нормами достаточной считается такая вентиляция, при которой в каждом помещении отработанный воздух полностью заменяется свежим не менее двух раз в час.

Изначально вентиляция подведена в каждую квартиру от общего вентиляционного канала. Однако в некоторых ситуациях мощности такой системы оказывается недостаточно для обеспечения требуемого уровня воздухообмена.

Узнайте, как сделать вентиляцию в частном доме, а также ознакомьтесь с пошаговой инструкцией по монтажу, из нашей новой статьи.

Для проверки эффективности работы вентиляционной системы вовсе необязательно вызывать специалистов. Вы можете воспользоваться элементарными приемами и сделать выводы о качестве воздухообмена самостоятельно.

Типовая схема вентиляции квартир

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция - организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Уровень углекислого газа влияет на самочувствие

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

Уровень углекислого газа влияет на самочувствие

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Настоятельно не рекомендуется использовать для проверки эффективности воздухообмена зажженные свечи или спички, т.к. в вентиляционных каналах могут скапливаться горючие газы. Это случается крайне редко, но игнорировать подобную вероятность нельзя – неосторожное обращение может привести к катастрофическим последствиям.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Узнайте, как сделать вентиляцию в ванной комнате и туалете, а также рассмотрите требования к ней, из нашей новой статьи.

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована еще по советским стандартам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в санузле. Однако вентиляция воздуха в квартире не ограничивается системой вывода отработанного воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особо старых домах – еще и появившиеся со временем щели в стенах. ?
Выглядит это примерно следующим образом:

Естественная вентиляция - схема

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, и потому старательно заделывается на зиму или полностью устраняется при ремонте или установке герметичных пластиковых окон. В результате, в большинстве городских квартир ситуация выглядит весьма непривлекательно: отток воздуха работает исправно, но постоянного притока нет, и в ход идут окна и форточки, пропускающие все те же шум, холод и грязь, но уже куда в больших количествах.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

Один из вариантов организации притока свежего воздуха - клапан в стене

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

Один из вариантов организации притока свежего воздуха — клапан в стене

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана - простое устройство

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме - устанавливаются вентиляторы подходящего типа

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Какие виды вентиляции существуют?

Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. ?

Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:

Полноценная система вентиляции

  • Необходимость капитального ремонта для ее установки.
  • Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
  • Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
  • Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции. ?

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

Правильный воздухообмен

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Клапаны

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку.

Чистка каналов

О необходимости очистки вентиляции

Приступайте к индивидуальной проверке каждой отдушины. Если бумага будет вести себя по-разному, загрязнения присутствуют во внутренних коробах.

Для устранения такой неприятности достаточно вооружиться обыкновенным посудным ершиком, присоединенным к гибкому и тонкому стальному тросу, и пройтись подобной конструкцией по вентиляционному ходу.

Чистка вентиляции в квартире

Избавиться от остатков мусора можно при помощи пылесоса с длинной трубкой. К примеру, можете подключить длинный кусок обыкновенного гибкого шланга для полива. Такое изделие имеет требуемую гибкость и является, при этом, достаточно жестким.

Если в результате проведения вышеописанных мероприятий вы не обнаружили никаких засорений, то проблема находится на уровне главного вентиляционного хода. Его чистка выполняется в уже знакомом вам порядке, нужно лишь взять более крупный ерш. Дополнительно вам могут понадобиться другие приспособления, к примеру, стеклопластиковый прут, металлическая либо деревянная штанга, крюк и пр.

Будьте предельно осторожны в процессе чистки главного вентиляционного хода. В них нередко строят свои гнезда осы и прочая опасная или крайне неприятная живность.

Очистка вентиляции от жировых отложений

Учитывайте и тот факт, что в большинстве случаев жильцам многоквартирных домов запрещается самостоятельно лезть в главный вентиляционный ход – уход за ним входит в обязанности организации, на балансе которой находится строение, либо же домовладельца. Поэтому лучше сразу подайте заявку в соответствующее место, чтобы избежать в дальнейшем неприятных разбирательств и не заниматься выполнением лишней работы, не входящей в ваши обязанности.

Варианты организации притока

Важность приточной вентиляции поясним на примере. Представьте герметичную емкость с водой, откачиваемой насосом. Поскольку освобождающийся объем не заполняется воздухом, давление в резервуаре падает. В определенный момент насосу не хватит мощности на преодоление вакуума и дальнейшее выкачивание – рабочее колесо начнет перемешивать воду на месте.

Ключевой момент. При воздухообмене внутри помещений действует аналогичный принцип – естественная либо принудительная вытяжка не сможет эффективно удалять загрязненный воздух, если не предусмотрено замещение притоком.

Обратная тяга при естественном вентилировании

Без нормального притока более мощная вытяжка создает эффект обратной тяги (опрокидывание) в вентканале меньшего сечения

После установки герметичных пластиковых окон и закладки приточной щели, ранее находящейся под подоконником, поступление воздушных масс снаружи исключено. Последствия: вентилятор или вентканал большего сечения (обычно на кухне) опрокидывает тягу в меньшей шахте (туалет), откуда в квартиру поступает неприятный запах. Гостиная, спальня и другие помещения остаются вовсе без вентилирования.

Существует несколько способов, как сделать полноценную приточно-вытяжную вентиляцию частного жилища:

  • народный метод – подрезка оконных уплотнителей;
  • купить кондиционер с функцией подачи уличного воздуха;
  • встроить в пластиковое окошко регулируемый воздушный клапан;
  • сделать отверстие в стене и вмонтировать локальное приточное устройство.

Совет. Работоспособность естественной домашней вытяжки можно проверить так: снимите вентиляционные решетки в кухне и санузле, прикрепите над первым проемом 2—3 полоски бумаги, второй наглухо залепите листом А4 и скотчем. Если полоски втягиваются внутрь канала, значит, в квартиру поступает воздух – тяга работает.

Как организовать приток воздуха

Схема одноэтажного дома с возможными вариантами приточных устройств

Рассмотрим плюсы и минусы каждого из перечисленных методов. Задача – предложить вам правильный и относительно недорогой способ организации притока.

Простейший бесплатный метод

Суть способа заключается в использовании существующих дренажных отверстий в оконном профиле, предназначенных для отвода конденсата наружу. Два скрытых отверстия, куда уходит вода, расположены на внутренней части рамы, выходные находятся на внешней стороне профиля и закрыты заглушками, как показано на фото.

Дренаж конденсата в пластиковых окнах

Одно условие: метод не сработает при плохой тяге в вертикальном канале. Начните с проверки вытяжки и прочистки вентиляционной шахты.

Придумка домашних мастеров позволяет быстро организовать приточную вентиляцию своими руками без финансовых затрат:

Удаление резинового уплотнителя ПВХ окон

  1. Откройте оконную створку, снимите москитную сетку.
  2. Пользуясь отверткой, вытащите обе пластиковых заглушки из внешних дренажных отверстий.
  3. Ножом аккуратно вырежьте участок резинового уплотнителя на верхнем торце рамы длиной не более 5 см. Закройте окно.

Работа данной вентиляции построена по следующей схеме: под воздействием тяги вентканала наружный воздух всасывается сквозь дренажное отверстие, проходит внутри профиля и попадает в щель между створкой и рамой. Поднявшись в верхнюю часть, воздушный поток проникает в комнату через проем в уплотнителе.

Зимой подогрев холодного притока начинается в конструкции окна и завершается на выходе, когда воздух смешивается с восходящим конвективным потоком, идущим от радиатора отопления. Аналогичным образом делается приточная щель в пластиковой балконной двери, но с дополнительной подрезкой наружной резинки, как показано на видео:

Преимущество данного варианта – нулевая себестоимость и реальная возможность устроить проветривание квартиры при закрытом окне. Недостатков гораздо больше:

  • воздушный поток нельзя регулировать, сильный ветер станет задувать через щель;
  • летом в открытом дренаже могут поселиться недружественные насекомые, например, осы;
  • в теплый период, когда естественная тяга уменьшится из-за небольшой разницы температур, малые отверстия не пропустят нужное количество воздуха.

Последний минус: удаление части резинового уплотнителя доступно лишь на открывающихся створках. Сверлить глухие окна – не вариант. Поэтому способ нельзя назвать правильным и рекомендовать его всем домовладельцам.

Сплит-системы с функцией вентилирования

Помимо режимов обогрева / охлаждения, бытовые кондиционеры ряда производителей способны подавать в помещение уличный воздух и даже работать в качестве вытяжки (поочередно с притоком). Чем удобен данный вариант:

  • обновление воздушной среды в комнате происходит принудительно, независимо от силы тяги в шахте;
  • втягиваемый вентилятором воздух подвергается обработке – фильтрации и подогреву либо охлаждению;
  • интенсивность потока регулируется;
  • объем притока не зависит от порывов ветра и прочих погодных условий.

Сплит-система с воздушным каналом

Схема работы внутреннего блока кондиционера

Справка. Воздушная смесь всасывается отдельным вентилятором, расположенным во внутреннем блоке сплит-системы. Сквозь наружную стену прокладывается дополнительная трубка – воздуховод длиной до 1 м.

Главная проблема с реализацией подобного воздухообмена – высокая цена оборудования. Покупать в каждую комнату по кондиционеру за 500—600 у. е. ради приточной вентиляции – нецелесообразно, существуют более дешевые варианты. Но если вы планируете ставить сплит-систему для охлаждения, стоит подумать о выборе агрегата с притоком и рециркуляцией воздуха.

Негативные стороны использования кондиционера в качестве приточной установки мы сформировали по отзывам покупателей интернет-магазинов и посетителей форумов:

  1. Приток осуществляется только при включенном агрегате, остальное время наружный канал прикрыт заслонкой.
  2. Отдельный вентилятор, отвечающий за подачу свежей воздушной смеси, постоянно шумит.
  3. Из-за быстрого загрязнения придется чаще чистить фильтры.
  4. На некоторых моделях режимы вентиляции и кондиционирования несовместимы. Подача и нагрев воздуха включается отдельно.

Воздушный канал во внутреннем блоке кондиционера

Примечание. Правильно выполнить монтаж сплит-системы в частном доме либо квартире вам поможет развернутое руководство.

Установка приточного клапана в окно

Так называемый оконный проветриватель представляет собой продолговатую пластиковую крышку, оснащенную регулировочной заслонкой. Существует 2 типа клапанов:

  1. Монтируемые на глухие окна. В профиле фрезеруется сквозная приточная щель, снаружи прикручивается защитный козырек, изнутри – крышка с регулятором потока.
  2. Изделия для открывающихся створок. Устанавливаются на внутренней стороне рамы, часть уплотняющей резины меняется на специальный материал. Фрезеровать окно не требуется.

Оконное устройство для свежего воздуха

Схемы работы клапанов: для открывающихся (слева) и глухих створок (справа)

Справка. Клапаны позволяют наладить работу приточно-вытяжных систем с естественным побуждением и предназначены для любых типов светопрозрачных конструкций – ПВХ, алюминиевых и деревянных. Популярные бренды – «Вентс», Air-Box и Aereco, цена – до 10 у. е.

Приточные оконные устройства желательно применять в помещениях с хорошей вытяжкой, иначе поступление воздуха получится мизерным. Декларируемая производительность клапанов составляет около 30 м³/ч, чего хватит одному человеку, но маловато для нормальной вентиляции жилых комнат.

На котельную и ванную, где нормы предусматривают более интенсивный воздухообмен, понадобится 3—4 подобных изделия, проще врезать переточную решетку в дверь. Еще нюанс: реальная производительность устройств сильно отличается от декларируемой в меньшую сторону.

Рассчитать приток несложно – узнайте размеры входной щели и определите количество проходящего сквозь нее воздуха, пользуясь нашей инструкцией. Результат выйдет меньше обещанных 30 м³/ч (подскажем: не более 25 кубов при скорости 1 м/с). На 3 члена семьи понадобится 4 клапана в каждое помещение, абсурд.

Как установить приточный клапан на створку:

Крепление фиксаторов для монтажа корпуса

  1. Приложите корпус изделия к верхнему торцу открытой рамы в месте крепления.
  2. Ориентируясь по краям крышки, обрежьте штатный уплотнитель, для Air-Box длина удаляемого участка составит 35 см. Аналогичный кусок резины нужно вырезать на основной раме, напротив створки.
  3. Вставьте в паз оконного профиля 3 пластмассовых дюбеля – фиксатора, примерившись по крепежным отверстиям на крышке. Снимите с корпуса защитную ленту и прикрутите клапан саморезами.
  4. Вместо срезанного уплотнителя приклейте элементы из комплекта вентиляционного устройства.

В глухую раму клапан установить сложнее – надо аккуратно вырезать узкий проем в профиле. Если не хотите обращаться к мастерам и платить деньги, сделайте щель самостоятельно – нанесите точную разметку и просверлите отверстия. Козырек и внутренняя крышка ставятся без проблем. Краткая инструкция по монтажу изделия на створку представлена на видео:

В целом оконные проветриватели сгодятся для небольшой квартиры. Но в комнатах загородного коттеджа с высокими потолками заявленной производительности недостаточно. Второй негативный момент: зачастую рама ПВХ окна наполовину перекрыта верхним откосом, места под клапан не остается. Тогда реализуется другое техническое решение под названием…

Стеновое вентиляционное устройство

Монтируемый внутрь стены клапан пассивной вентиляции состоит из таких элементов:

  • приточная труба диаметром 60—150 мм (размер зависит от модели и производительности устройства);
  • наружный конец трубы закрывается москитной сеткой и вентиляционной решеткой;
  • с другого торца встроена регулировочная заслонка;
  • со стороны комнаты труба соединяется с корпусом, куда помещен воздушный фильтр (класс очистки G3) и теплоизоляционная прокладка.

Примечание. Чтобы внутри канала не образовывался конденсат, между стеной и трубой закладывается слой утеплителя.

Конструкция вентиляционного устройства

Как и в предыдущем случае, приток через клапан обеспечивается за счет разрежения, создаваемого вытяжными шахтами либо вентиляторами. Изделия способны пропускать в помещение 35—60 м³/ч воздуха в зависимости от пользовательской настройки. При включении местной вытяжки с механическим побуждением, например, кухонной, расход притока тоже увеличится до 70—90 м³/ч.

В устройствах различных брендов встречается 2 типа регуляторов производительности – лепестковый и диафрагменный, второй обойдется дешевле. При необходимости любую заслонку можно полностью закрыть. Цена изделий стартует от 15 у. е., популярные производители – «Вентс», «Домовент», Helios и другие.

Как устанавливается клапан:

  1. Определите месторасположение вентиляционного элемента. Рекомендация следующая: устройства малой производительности с трубой Ø60 мм лучше поставить между подоконником и батареей отопления. Клапаны диаметром более 10 см размещайте рядом с оконным проемом на высоте 2 м от пола. Принцип работы приточного клапана
  2. Проделайте в стене сквозное отверстие, используя строительный перфоратор и комплект буров подходящей длины. В каркасном либо деревянном доме применяйте коронные сверла. Если комната граничит с балконом, сверлить лучше снаружи. Сверление сквозного отверстия в стене
  3. Обрежьте трубу по толщине ограждения, оберните утеплителем типа «Пенофол» и плотно вставьте в отверстие. Оставшиеся щели задуйте монтажной пеной.
  4. Изнутри прикрепите корпус клапана к стене, соединив с трубой. Снаружи поставьте вентиляционную решетку. Крепление наружной решетки и корпуса

Совет. Отверстие делайте максимально круглым, ориентируйтесь по внешнему диаметру канала, обернутого утеплителем. Изделия компании «Вентс» комплектуются телескопическими раздвижными трубами, их обрезать не придется. Подробности монтажа смотрим на видео:

Сфера применения устройств пассивного притока гораздо шире, чем вентиляция в квартире или загородном коттедже. Клапаны могут обеспечивать воздухообмен в других подсобных строениях — бане, котельной, гараже с подвалом.

Недостатков отмечается всего два: отсутствие подогрева холодного воздуха и ручная регулировка в процессе эксплуатации. Летом заслонка полностью открывается, зимой устанавливается на минимум. Преимущества:

  • клапан подходит большинству рядовых пользователей по цене и производительности;
  • входящий воздух очищается фильтром;
  • устройство не обмерзает и не покрывается конденсатом, иней появляется на оголовке при морозе ниже минус 35 °С;
  • не потребляет электричество, эксплуатационные расходы минимальны.

Оголовок клапана в интерьере

Оголовки вентиляционных элементов выглядят довольно эстетично

Бризеры и рекуператоры

Проблема с подачей холодного воздуха, характерная для стеновых клапанов, решена в бризерах – местных приточных установках, оснащаемых вентилятором и электрическим нагревательным элементом. Достоинства агрегата:

  • три ступени очистки притока – в грубом, тонком и сорбционном (угольном) фильтре;
  • подогрев воздуха до установленной температуры;
  • автоматическое и ручное регулирование производительности вентилятора;
  • мониторинг качества воздушной среды – измерение влажности, температуры и концентрации углекислого газа;
  • частичная рециркуляция — возврат комнатного воздуха после фильтрации — позволяет экономить электроэнергию;
  • дистанционное управление с пульта либо смартфона.

Отметим 3 недостатка агрегата: эксплуатационные расходы на электричество, высокая стоимость бризера и его ремонта в случае выхода из строя. Описывать технологию монтажа нет смысла – бытовой прибор встраивается в стену аналогично клапану.

Приточный бризер в разрезе

Устройство бризера — местной приточной установки

Справка. С помощью бризеров удобно и комфортно вентилировать любые жилые помещения. Но назвать агрегаты общедоступными сложно – цена изделий известного бренда «Тион» начинается от 300 у. е.

Еще дороже обойдется стеновой рекуператор – приточно-вытяжной агрегат, способный отнимать теплоту удаляемого воздуха. Существует 3 типа установок, отличающихся по стоимости и принципу действия:

  1. Реверсивные (продавцы называют их регенерационными). Алгоритм работы прост: сначала вытяжной воздух нагревает керамический теплоаккумулятор, потом единственный вентилятор меняет направление потока и элемент отдает накопленную теплоту притоку. Цикл повторяется с интервалом около 1 минуты.
  2. Ротационные. Здесь постоянно работает 2 вентилятора – приточный и вытяжной. Оба потока проходят сквозь вращающийся ротационный рекуператор, обмениваясь теплом.
  3. Перекрестноточные. Вытяжной воздух передает теплоту притоку через тонкие стенки алюминиевого или медного теплообменника. Вентиляторы направляют потоки навстречу друг другу, как изображено на схеме.

Как работает рекуператор

Наиболее эффективный вариант рекуперации – в перекрестном теплообменнике, позволяющем вернуть порядка 70% тепловой энергии обратно в помещение. КПД ротационной установки немного меньше — примерно на 5%. Реальные показатели теплообмена в реверсивных агрегатах неизвестны, а продавцы, как водится, завышают КПД этих рекуператоров.

Как правильно сделать систему вентиляции в квартире?

Правильно – с умом! ?

Для начала нужно рассчитать реальные потребности помещения. Чтобы не мучать Вас сложными формулами, мы загнали все расчеты в супермозг нашего компьютера и получили вот такой простой калькулятор:

Подбирая систему приточной вентиляции для своей квартиры, нужно учитывать всю картину микроклимата в помещении. Складывают ее три основных параметра: уровень углекислого газа, который создает ту самую духоту, влажность, влияние которой в первую очередь ощущают наши глаза и кожа, а также температура воздуха. Каждый параметр важен и сам по себе, и в комплексе, поэтому картину своего микроклимата лучше знать и контролировать постоянно. К счастью, сейчас это невероятно просто – одна базовая станция MagicAir собирает все эти параметры, конвертирует в удобный и понятный вид и выгружает в смартфон или веб-интерфейс – на Ваш вкус.

Базовая станция MagicAir

В ЗАКЛЮЧЕНИЕ ЭТОГО ДЛИННОГО И ПОЗНАВАТЕЛЬНОГО ПОСТА, ХОТЕЛОСЬ БЫ ОТМЕТИТЬ, ЧТО КАКУЮ БЫ СИСТЕМУ ПРИТОЧНОЙ ВЕНТИЛЯЦИИ ДЛЯ КВАРТИРЫ ВЫ НИ ВЫБРАЛИ, ГЛАВНОЕ, ЧТОБЫ В КАЖДОМ ПОМЕЩЕНИИ БЫЛО ДОСТАТОЧНО ВОЗДУХА ДЛЯ ВСЕХ, КТО В НЕМ НАХОДИТСЯ. БЕРЕГИТЕ АТМОСФЕРУ ВАШЕГО ДОМА И БУДЬТЕ ЗДОРОВЫ.

Монтаж приточных вентиляционных клапанов

Клапан природной приточной вентиляцииКомплектация

Традиционно клапаны устанавливаются над отопительными батареями в пространстве до подоконника.

Работа клапана основывается на предельно простой схеме: посредством трубы в клапан поступает уличный воздух. Ввиду близкого расположения клапана к вентилятору, воздух будет подогреваться при прохождении мимо батареи до приемлемой температуры.

Конструкция клапана выполнена таким образом, что воздух в помещение попадает уже без частичек пыли.

Порядок обустройства приточного клапана

Первый шаг. Пробурите в стене отверстие диаметром порядка 60-70 мм. Сверлите так, чтобы отверстие имело небольшой уклон вниз, в противном случае в помещение будет попадать наружная влага.

Пробурите в стене отверстие диаметром порядка 60-70 ммОтверстия

Перед началом работы откройте окно. В противном случае через только созданное отверстие в комнату начнет затягивать пыль.

Второй шаг. Вставьте в готовое отверстие подходящую по размерам трубу. Внешний конец трубки должен быть расположен заподлицо с поверхностью стены, а уже внутри комнаты выступать приблизительно на 10 мм.

Установка моноблочной системы вентиляции не займёт много времени

Третий шаг. Заполните свободное место между стенками пробуренного отверстия и трубкой монтажной пеной.

Четвертый шаг. Прикрепите к стене короб из комплекта. Для фиксации используйте дюбеля.

Пятый шаг. Вставьте в коробку шумопоглощающий материал из комплекта.

Порядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапана

Шестой шаг. Закройте установленный клапан лицевой крышкой.

Для обеспечения достаточного и равномерного притока чистого кислорода подобные клапаны необходимо оборудовать в каждом помещении. Один клапан способен обеспечивать приток свежего воздуха в среднем на уровне 30-45 м3 за час. Одному человеку для нормальной жизнедеятельности нужно 30 м3 воздуха в час.

Владея приведенными выше данными, вы сможете установить требуемый приток воздуха и нужное количество клапанов конкретно для вашего жилья.

Вытяжной клапан, вид с улицы

Монтаж вытяжного вентилятора

Для обеспечения максимальной эффективности и производительности вентиляционной системы, смонтируйте в санузле и кухне современные вытяжные вентиляторы. На сегодняшний день в специализированных магазинах доступен большой выбор таких устройств с разнообразными характеристиками.

Для определения подходящей мощности вытяжного вентилятора вам нужно умножить объем помещения на 7 для санузла, для кухни умножайте на 10.

Для установки в ванной комнате лучше всего приобрести агрегат, оснащенный датчиком влажности. Такое приспособление будет автоматически запускаться при повышении уровня влажности воздуха выше допустимого показателя.

Для туалета хорошо подойдет вытяжной вентилятор с предустановленным таймером. Благодаря таймеру агрегат будет автоматически выключаться спустя некоторое время после запуска.

Разметка установки вытяжного вентилятора

Для установки в кухне постарайтесь найти модель вентилятора, оснащенную сеткой. Благодаря сетке будет исключена вероятность проникновения в комнату разного рода насекомых и мусора. Такие сетки легко снимаются и промываются обыкновенной водой.

В случае если вам не удалось найти в продаже описанные выше вытяжные вентиляторы либо же если вы не можете купить их по причине отсутствия достаточных денежных средств, приобретите обыкновенную модель. В санузле вентилятор рекомендуется подключать напрямую к выключателю – в результате вытяжка будет запускаться вместе с включением света.

Засверленные отверстия по окружностиОбработанное отверстие для вентилятора

Установка агрегата выполняется в соответствии с инструкцией, ничего сложного в этом нет. Обычно достаточно попросту прикрепить корпус и сопутствующие детали к стене с помощью саморезов. В целом же следуйте рекомендациям производителя выбранной вами модели вентилятора.

Смонтированный вентиляторПанель для вентилятора

Для дополнительного повышения эффективности воздухообмена рекомендуется создать 1-1,5-сантиметровые зазоры между полом и нижними гранями межкомнатных дверей. Такие зазоры нужны везде, за исключением санузлов. Для маскировки зазора можете установить специальную декоративную перфорированную панель или сетку.

Установка вентилятора с внутренней стороныКонцевой выключатель для отключения вентилятораМонтаж проводов в кабель каналы

Теперь вы владеете информацией, необходимой для самостоятельного обустройства простой приточно-вытяжной вентиляции. Следуйте полученным рекомендациям, и вы навсегда забудете о проблемах, связанных с неэффективным воздухообменом.

Установка вытяжного вентилятора

Цены на вентиляционные установки

Цены на вентиляцию в квартиру

TION БРИЗЕР 3S

TION БРИЗЕР O2

MAGICAIR

БАЗОВАЯ СТАНЦИЯ TION MAGICAIR

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция - отдельные устройства в каждой комнате, вытяжка - через кухню или ванну

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка - централизованная

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Пошаговая инструкция обустройства приточного канала

Вам понадобится перфоратор с буром или коронкой, комплектприточноговентиляционногоклапана и саморезы для его фиксации. Сделайте следующее:

Шаг 1. Перфоратором пробурите отверстие в наружно стене между батареей отопления и подоконником. Если коронки нет, можно сделать несколько отверстий по кругу, а остатки выдолбить насадкой-зубилом.

Шаг 2. Вставьте в полученный канал трубку клапана. С наружной стороны наденьте насадку с решёткой, высунувшись из окна.

Шаг 3. С внутренней стороны закрепите саморезами короб, в который укладывается фильтр. Сверху закройте короб декоративной крышкой.

Если воздух с улицы слишком холодный, то стоит задуматься о приобретении готового приточного устройства. В моноблоке смонтированы вентилятор, фильтр и спираль нагрева. Подключается такой механизм к обычной проводке через выключатель-автомат.

Вытяжной вентилятор устанавливается прямо в отверстие вентиляционного канала. Вы можете поставить по вентилятору в кухню, ванную комнату и туалет, чтобы создать хорошую тягу. Корпуса вентиляторов круглого сечения, они вставляются в канал либо в расклин, либо прикручиваются на саморезы. Сверху закрываются декоративной решёткой. Вентилятор в санузле подсоединяют к выключателю света. На кухне можно предусмотреть отдельный концевой тумблер, который вы сможете включать по желанию.

Более сложные варианты включают разного рода датчики — температуры, влажности и даже углекислоты. В состав таких устройств входит электронный блок управления с понижающим трансформатором в цепи.

Расчет принудительной вентиляции

Качественный принудительный воздухообмен невозможно обеспечить без предварительного математического расчета. Расчет механической вентиляции включает обязательные вычисления, которые помогают выяснить:

  • Оптимальную производительность системы.
  • Количество и минимальную эффективную мощность вентиляторов.
  • Вид, необходимость и производительность вспомогательных элементов.
  • Сечение вентиляционных каналов.
  • Уровень шума работающей конструкции.

Главным показателем при проведении вычислений является расчет по кратности. Кратность – число, отображающее, сколько раз за час воздух в помещении полностью поменяется. Опираясь на него, вычисляется необходимая производительность рабочих элементов механического воздухообмена. Для каждого помещения в квартире установлены свои минимальные нормы кратности, уточнить которые несложно, используя таблицы СНиП.

Расчет вентиляции

Расчет по площади

Расчет механической вентиляции по площади – второй способ вычисления общей производительности будущей системы принудительного воздухообмена. Этот вариант нередко используется для расчета установки, собираемой своими руками. Во время расчетов рекомендуется придерживаться общей рекомендации вне зависимости от размеров помещений. Заключается она в следующем – для любой комнаты с высотой потолка не более 3 метров итоговый приток воздуха составляет три кубометра на один квадратный метр площади за час.

Расчет сечения воздуховодов

Расчет площади вентканалов – важный момент проектировки каждой вентиляционной системы вне зависимости от сложности и производительности. Площадь сечения воздуховодов – это параметр, напрямую влияющий на максимальную скорость движения и объемы отводимого воздуха.

Для естественной вентиляции нормальная скорость движения воздушных потоков составляет полтора метра в секунду, для принудительной – 3,5 м/сек. Подсчитать оптимальное сечение воздуховода несложно, зная рабочую мощность собираемой конструкции. Вторым вариантом проведения расчетов является использование диаграмм подбора сечения воздуховодов, содержащих стандартные рекомендованные значения.

Сечение воздуховода

Выбор оборудования для принудительной вентиляции

Принудительная вентиляционная система бывает двух видов – дорогая или сделанная своими руками из доступных компонентов. Качественные варианты всегда включают дороге оборудование, например, монтаж рекуператора от замораживания или кондиционера. Схемы воздухообмена эконом-класса предлагают частичное решение проблемы медленного воздухообмена, но их производительность зависит от погодных условий.

Кроме того, вне зависимости от толщины стен, вытяжной вентилятор всегда производит некоторый шум во время работы. Высококачественные системы или комнатные настенные квартирные бризеры отличатся минимальным уровнем шумов. Поэтому их монтаж может проводиться практически в любом удобном месте. Место установки мощного рабочего блока вариантов эконом-класса или самодельных высокопроизводительных систем должно находиться на максимальном удалении от спален и комнат отдыха.

Правильно подобранное оборудование не должно быть слышно за двумя плотно закрытыми дверями. Проще всего этого добиться владельцам частной недвижимости. Ведь коттеджи позволяют создать сеть каналов теплообменника на чердаке и там же поместить основной рабочий блок. В многоквартирных домах обычное место установки – это наружная стена здания.

Оборудование принудительной вентиляции

Установка принудительной вентиляции в квартире — Кухонная вытяжка

На кухне скапливается большое количество влаги, масляных паров и запахов гари. Вытяжка прекрасно справляется со всеми перечисленными, загрязняющими воздух, факторами. Вытяжку устанавливают прямо над варочной поверхностью. К вытяжке применяется ряд требований по установке и по производительности.

В соответствии с «ГОСТ 26813-99 Воздухоочистители для кухонь электрические бытовые» кухонные вытяжки должны соответствовать ряду требования по эксплуатации, сроку службы и ремонтопригодности, а также по мощности, в зависимости от вида плиты (газ или электроплита).

Вытяжка на кухне должна обеспечивать отток загрязненного воздуха – это естественно и понятно. Стоит обратить внимание на то, что при выключенном устройстве отработанный кислород также обязан выходить в воздуховод. Поэтому не стоит экономить на услугах специалистов-монтажников. Неправильно установленная вытяжка – это пробка в кухонной системе вентиляции.

В качестве притока воздуха на кухне можно использовать обыкновенную форточку.

Вытяжка ванной комнаты и туалета

Высокая влажность воздуха в ванне требует его постоянный отток. Если сразу это не сделать, то влажная среда создаст прекрасные условия для процветания плесени, грибков и мокриц.

Для ванных комнат и туалетов устанавливаются вытяжные вентиляторы. В вытяжное отверстие просто вставляется такое устройство, а выключатель выводится отдельно от включения света. Существую выключатели с таймерами. Они обеспечивают полное проветривание помещения после водных процедур, и не требуют внимания к себе.

К их конструктивным особенностям относится устойчивость их электродвигателя и изоляции к влаге. Для кухни также существуют вытяжки с автоматическим отключением. Для недопущения задувания воздуха обратно в вытяжку, канал вентилятора снабжается клапаном.

Принудительная вентиляция в квартире с пластиковыми окнами

Выбирая то или иное устройство принудительной вентиляции в квартире с пластиковыми окнами, обращайте внимание на несколько факторов.

Вентиляция под окнами в квартире. Как сделать местную приточную вентиляцию квартиры и частного дома

Приточная вентиляция на пластиковые окна позволяет постоянно поддерживать в помещении благоприятный микроклимат. Об этом аспекте мы подробно поговорим далее.

Пластиковые окна обеспечивают практически полную герметизацию помещения. В условиях сурового российского климата это огромный плюс. В теплое время года недостаток кислорода решается просто проветриванием, но вот зимой такая мера невозможна ввиду сильных морозов. Недостаток свежего воздуха чреват многими проблемами:

  • Запотевание окон.
  • Появление грибка и плесени на откосах.
  • Затхлость воздуха. Это создает дискомфорт в помещении.
  • У маленьких детей могут проявиться аллергические реакции.

Дополнительная вентиляция в комнате с пластиковыми окнами обеспечивается посредством установки специальных клапанов. Они имеют различные конструктивные особенности, но их главное предназначение — пропускать в помещение уличный воздух без температурных потерь. Они справляются с этой функцией, пусть и с разной степенью эффективности.

Совет: в большинстве окон можно регулировать плотность закрывания. В теплое время года выставляйте створки в летний режим — в таком случае рамы будут закрываться не слишком плотно, что позволит кислороду проникать в помещение.

В каких случаях организация дополнительной циркуляции воздуха необходима:

  • Если в доме проживают маленькие дети. Как уже говорилось, недостаток кислорода может пагубно сказаться на их здоровье.
  • В помещениях с множеством растений. Без кислорода они просто вымрут.
  • Когда дом прогревается с помощью конвекторов или масляных радиаторов. Такие обогреватели чудовищно сушат воздух.
  • На производстве. В цехах (если они связаны с токсичными веществами) необходимо организовывать максимальный приток свежего воздуха.

Все известные разновидности

Клапан вентиляции для пластиковых окон — это лишь на первый взгляд простое устройство. Он подразделяется на несколько разновидностей, которые имеют существенные конструктивные отличия. Их следует знать, чтобы подобрать оптимальный вариант.

Это самый простой, а главное дешевый вариант. С их помощью уличный воздух поступает в помещение через небольшие вырезы. Главные достоинства этой технологии заключаются в следующем:

  • Низкая стоимость.
  • Нет необходимости демонтировать установленные ПВХ окна.
  • Гарантирует сохранение звукоизоляционных свойств стеклопакета.
  • Высокая скорость и простота монтажа.
  • Возможность автоматизации.

Среди всех достоинств затесался один, но очень важный минус — слабая пропускная способность. Из-за этого фальцевая вентиляция при закрытых окнах имеет слабую эффективность.

Щелевые

Свежий воздух в помещение поступает благодаря специальным каналам. Обычно они имеют размер в диапазоне 160-400 на 10-16 мм. Как правило, такой клапан оснащен двумя блоками — впускной и регулирующий. На более продвинутых моделях он один (универсальный). Плюсы технологии:

  • Абсолютная защита от внешних факторов (осадки, насекомые). Это обеспечивается благодаря наличию регулирующего блока.
  • Высокая (в нашем случае средняя) пропуская способность.
  • Можно использовать без демонтажа стеклопакета.

Серьезный минус в данном случае можно найти лишь один — относительно сложный монтаж. Однако некоторые модели лишены даже такого недостатка (об этом позже). Поэтому эта категория наиболее популярная сейчас.

Накладные

В жилых помещениях такие конструкции практически не применяются. Это связано с их серьезными недостатками:

  • Серьезно снижается теплоизоляционные свойства окон.
  • Звукоизоляция сводится практически к нулю.
  • Установить такой клапан приточной вентиляции можно только до монтажа стеклопакета. В частности, необходимо корректировать размер проема.

Однако эта технология нашла широкое применение в производственной сфере. Главная причина этого — высочайшая пропускная способность.

Лидеры рынка — Aereco и Air-box

Отечественный рынок клапанов на 90% заняли два производителя Aereco (Франция) и Air-box (Россия). Следует иметь представление об особенностях их продукции:

Качественный и практичный вариант

Клапаны от Аэреко представляют собой накладку, имеющую привлекательный внешний вид (существуют цветные вариации), которая вписывается в любой интерьер. Наиболее оптимальный вариант установки — во время изготовления ПВХ окон. Однако если стеклопакеты уже стоят, то монтаж тоже можно сделать. Для этого потребуется произвести небольшое сверление рам.

Состоит устройство из 8 (16) влагочувствительных пластин. В зависимости от уровня влажности они могут открывать или закрывать заслон. Причем для их работы не нужно электропитание. Принцип работы основан на физическом законе теплового расширения.

Вмонтировать их можно даже в стену. Такой метод применяется в основном в деревянных строениях, ибо фрезеровку ЖБ конструкций произвести крайне сложно. С точки зрения своих качеств, этот производитель выглядит наилучшим аналогом на рынке. Однако у него есть важный недостаток — высокая цена (от 2500 тысяч рублей).

Более дешевый аналог

Российский производитель air-box делает свою продукцию гораздо проще, которая при этом почти не отстает в эффективности от своих более дорогих «собратьев». Такие модели позволяют проникать уличному воздуху через пространство между рамой и створкой. Он просачивается благодаря замене штатного уплотнителя. Для контроля воздушных потоков необходимо перемещать ручку регулятора.

Такие модели значительно проще, и требуют ручного управления. При этом они несут в себе два очень важных преимущества — низкая стоимость (в среднем от 400 рублей) и более простая методика монтажа. Air-box устанавливаются двумя способами — по средствам фрезеровки рамы (как у предыдущего производителя) и с помощью замены уплотнителя (о нем пойдет речь ниже).

Возможные варианты установки

Принудительная вентиляция в окне может быть реализована тремя способами, которые сильно различаются по сложности.

Самый сложный метод — регулирование размеров проема

Самый трудоемкий и затратный способ связан с установкой упомянутых выше накладных элементов. Монтируется они следующим образом:

  • Вынимается имеющийся стеклопакет.
  • Расширяется проем на величину накладки.
  • Обратно устанавливается стеклопакет.
  • В образовавшуюся щель устанавливается накладка.
  • Щели замазываются цементным раствором (или чем-то подобным).

Методика выглядит убийственно трудоемкой и неразумной. Поэтому в таком порядке работу никто не делает, ибо это чревато космическими затратами сил, времени и денег. Необходимо позаботиться о дополнительном вентилировании заранее, то есть до установки стеклопакета.

Наиболее продуманные люди, заказывая ПВХ-окна, сразу же планируют и установку дополнительного притока воздуха. Для этого проем делается чуть шире, чем того требует стеклопакет. Такая методика является самой эффективной, а главное рациональной.

Инструкция по монтажу моделей Aereco

Однако, что же делать, если стеклопакет уже стоит? Модели от Aereco устанавливаются по более простой методике. Заключается она в следующем:

  • Выбирается место для установки канала. По возможности это должен быть наименее заметный участок.

Обратите внимание: дополнительная оконная фурнитура не должна препятствовать установке. Учитывайте этот факт при выборе места.

  • Затем производится разметка.
  • Прикручиваем на выбранное место планку с помощью специальных саморезов для ПВХ конструкций.
  • Размечаем месторасположение технологических пазов на притворе.
  • Снимаем планку. С помощью дрели и электрического лобзика пропиливаем отверстия в створке и самой раме.
  • Вновь устанавливаем планку.
  • Закрепляем клапан с помощью специальных защелок.

Такая процедура относительно трудоемка. К тому же требует наличия специальных инструментов, которые есть далеко у каждого. Другой фактор — человек без должного опыта не сможет сделать работу аккуратно. Вывод — монтаж такого устройства лучше доверить специалисту.

Air-box — установка без проблем

Существует еще одна методика, с которой под силу справиться любому. Производитель air-box создал модель, которая монтируется без использования инструментов. В комплект, входит специальный уплотнитель и саморезы по ПВХ. Работа производится в такой последовательности:

  • Выбираем предполагаемое место установки.
  • Обрезаем в этом месте штатный уплотнитель (который расположен на створке).
  • Вставляем новый (из комплекта).
  • Снимаем защитную пленку с клапана.
  • Закрепляем его в месте установки нового уплотнителя с помощью специальных защелок.
  • Закрываем створки и делаем отметку на раме по длине клапана.
  • Обрезаем имеющийся уплотнитель в этом месте и устанавливаем на его место новый (тот же из комплекта).

Если что-то вам оказалось непонятным, можете посмотреть видео от самого производителя. Оно позволит наглядно во всем разобраться.

У многих домовладельцев вентиляционные системы ассоциируются с вытяжными решетками и вертикальными шахтами, проходящими сквозь крышу. Верно, указанные элементы занимаются удалением отработанного воздуха, но без притока снаружи вытяжка работает неэффективно. Для полноценного воздухообмена нужна приточная вентиляция, компенсирующая уходящие воздушные массы. Задача решается несколькими способами, рассмотренными ниже.

Варианты организации притока

Важность приточной вентиляции поясним на примере. Представьте герметичную емкость с водой, откачиваемой насосом. Поскольку освобождающийся объем не заполняется воздухом, давление в резервуаре падает. В определенный момент насосу не хватит мощности на преодоление вакуума и дальнейшее выкачивание – рабочее колесо начнет перемешивать воду на месте.

Ключевой момент. При воздухообмене внутри помещений действует аналогичный принцип – естественная либо принудительная вытяжка не сможет эффективно удалять загрязненный воздух, если не предусмотрено замещение притоком.

После установки герметичных пластиковых окон и закладки приточной щели, ранее находящейся под подоконником, поступление воздушных масс снаружи исключено. Последствия: вентилятор или вентканал большего сечения (обычно на кухне) опрокидывает тягу в меньшей шахте (туалет), откуда в квартиру поступает неприятный запах. Гостиная, спальня и другие помещения остаются вовсе без вентилирования.

Существует несколько способов, как сделать полноценную приточно-вытяжную вентиляцию частного жилища:

  • народный метод – подрезка оконных уплотнителей;
  • купить кондиционер с функцией подачи уличного воздуха;
  • встроить в пластиковое окошко регулируемый воздушный клапан;
  • сделать отверстие в стене и вмонтировать локальное приточное устройство.

Совет. Работоспособность естественной домашней вытяжки можно проверить так: снимите вентиляционные решетки в кухне и санузле, прикрепите над первым проемом 2-3 полоски бумаги, второй наглухо залепите листом А4 и скотчем. Если полоски втягиваются внутрь канала, значит, в квартиру поступает воздух – тяга работает.

Схема одноэтажного дома с возможными вариантами приточных устройств

Рассмотрим плюсы и минусы каждого из перечисленных методов. Задача – предложить вам правильный и относительно недорогой способ организации притока.

Простейший бесплатный метод

Суть способа заключается в использовании существующих дренажных отверстий в оконном профиле, предназначенных для отвода конденсата наружу. Два скрытых отверстия, куда уходит вода, расположены на внутренней части рамы, выходные находятся на внешней стороне профиля и закрыты заглушками, как показано на фото.

Одно условие: метод не сработает при плохой тяге в вертикальном канале. Начните с проверки вытяжки и .

Придумка домашних мастеров позволяет быстро организовать приточную вентиляцию своими руками без финансовых затрат:

Работа данной вентиляции построена по следующей схеме: под воздействием тяги вентканала наружный воздух всасывается сквозь дренажное отверстие, проходит внутри профиля и попадает в щель между створкой и рамой. Поднявшись в верхнюю часть, воздушный поток проникает в комнату через проем в уплотнителе.

Зимой подогрев холодного притока начинается в конструкции окна и завершается на выходе, когда воздух смешивается с восходящим конвективным потоком, идущим от . Аналогичным образом делается приточная щель в пластиковой балконной двери, но с дополнительной подрезкой наружной резинки, как показано на видео:

Преимущество данного варианта – нулевая себестоимость и реальная возможность устроить проветривание квартиры при закрытом окне. Недостатков гораздо больше:

  • воздушный поток нельзя регулировать, сильный ветер станет задувать через щель;
  • летом в открытом дренаже могут поселиться недружественные насекомые, например, осы;
  • в теплый период, когда естественная тяга уменьшится из-за небольшой разницы температур, малые отверстия не пропустят нужное количество воздуха.

Последний минус: удаление части резинового уплотнителя доступно лишь на открывающихся створках. Сверлить глухие окна – не вариант. Поэтому способ нельзя назвать правильным и рекомендовать его всем домовладельцам.

Сплит-системы с функцией вентилирования

Помимо режимов обогрева / охлаждения, бытовые кондиционеры ряда производителей способны подавать в помещение уличный воздух и даже работать в качестве вытяжки (поочередно с притоком). Чем удобен данный вариант:

  • обновление воздушной среды в комнате происходит принудительно, независимо от силы тяги в шахте;
  • втягиваемый вентилятором воздух подвергается обработке – фильтрации и подогреву либо охлаждению;
  • интенсивность потока регулируется;
  • объем притока не зависит от порывов ветра и прочих погодных условий.

Справка. Воздушная смесь всасывается отдельным вентилятором, расположенным во внутреннем блоке сплит-системы. Сквозь наружную стену прокладывается дополнительная трубка – воздуховод длиной до 1 м.

Главная проблема с реализацией подобного воздухообмена – высокая цена оборудования. Покупать в каждую комнату по кондиционеру за 500-600 у. е. ради приточной вентиляции – нецелесообразно, существуют более дешевые варианты. Но если вы планируете ставить сплит-систему для охлаждения, стоит подумать о выборе агрегата с притоком и рециркуляцией воздуха.

Негативные стороны использования кондиционера в качестве приточной установки мы сформировали по отзывам покупателей интернет-магазинов и посетителей форумов:

  1. Приток осуществляется только при включенном агрегате, остальное время наружный канал прикрыт заслонкой.
  2. Отдельный вентилятор, отвечающий за подачу свежей воздушной смеси, постоянно шумит.
  3. Из-за быстрого загрязнения придется чаще чистить фильтры.
  4. На некоторых моделях режимы вентиляции и кондиционирования несовместимы. Подача и нагрев воздуха включается отдельно.

Примечание. Правильно выполнить монтаж сплит-системы в частном доме либо квартире вам поможет .

Установка приточного клапана в окно

Так называемый оконный проветриватель представляет собой продолговатую пластиковую крышку, оснащенную регулировочной заслонкой. Существует 2 типа клапанов:

  1. Монтируемые на глухие окна. В профиле фрезеруется сквозная приточная щель, снаружи прикручивается защитный козырек, изнутри – крышка с регулятором потока.
  2. Изделия для открывающихся створок. Устанавливаются на внутренней стороне рамы, часть уплотняющей резины меняется на специальный материал. Фрезеровать окно не требуется.

Справка. Клапаны позволяют наладить работу и предназначены для любых типов светопрозрачных конструкций – ПВХ, алюминиевых и деревянных. Популярные бренды – «Вентс», Air-Box и Aereco, цена – до 10 у. е.

Приточные оконные устройства желательно применять в помещениях с хорошей вытяжкой, иначе поступление воздуха получится мизерным. Декларируемая производительность клапанов составляет около 30 м³/ч, чего хватит одному человеку, но маловато для нормальной вентиляции жилых комнат.

На котельную и ванную, где нормы предусматривают более интенсивный воздухообмен, понадобится 3-4 подобных изделия, проще врезать переточную решетку в дверь. Еще нюанс: реальная производительность устройств сильно отличается от декларируемой в меньшую сторону.

Рассчитать приток несложно – узнайте размеры входной щели и определите количество проходящего сквозь нее воздуха, пользуясь инструкцией. Результат выйдет меньше обещанных 30 м³/ч (подскажем: не более 25 кубов при скорости 1 м/с). На 3 члена семьи понадобится 4 клапана в каждое помещение, абсурд.

Как установить приточный клапан на створку:

В глухую раму клапан установить сложнее – надо аккуратно вырезать узкий проем в профиле. Если не хотите обращаться к мастерам и платить деньги, сделайте щель самостоятельно – нанесите точную разметку и просверлите отверстия. Козырек и внутренняя крышка ставятся без проблем. Краткая инструкция по монтажу изделия на створку представлена на видео:

В целом оконные проветриватели сгодятся для небольшой квартиры. Но в комнатах загородного коттеджа с высокими потолками заявленной производительности недостаточно. Второй негативный момент: зачастую рама ПВХ окна наполовину перекрыта верхним откосом, места под клапан не остается. Тогда реализуется другое техническое решение под названием…

Стеновое вентиляционное устройство

Монтируемый внутрь стены клапан пассивной вентиляции состоит из таких элементов:

  • приточная труба диаметром 60-150 мм (размер зависит от модели и производительности устройства);
  • наружный конец трубы закрывается москитной сеткой и вентиляционной решеткой;
  • с другого торца встроена регулировочная заслонка;
  • со стороны комнаты труба соединяется с корпусом, куда помещен воздушный фильтр (класс очистки G3) и теплоизоляционная прокладка.

Примечание. Чтобы внутри канала не образовывался конденсат, между стеной и трубой закладывается слой утеплителя.

Как и в предыдущем случае, приток через клапан обеспечивается за счет разрежения, создаваемого вытяжными шахтами либо вентиляторами. Изделия способны пропускать в помещение 35-60 м³/ч воздуха в зависимости от пользовательской настройки. При включении местной вытяжки с механическим побуждением, например, кухонной, расход притока тоже увеличится до 70-90 м³/ч.

В устройствах различных брендов встречается 2 типа регуляторов производительности – лепестковый и диафрагменный, второй обойдется дешевле. При необходимости любую заслонку можно полностью закрыть. Цена изделий стартует от 15 у. е., популярные производители – «Вентс», «Домовент», Helios и другие.

Как устанавливается клапан:

  1. Определите месторасположение вентиляционного элемента. Рекомендация следующая: устройства малой производительности с трубой Ø60 мм лучше поставить между подоконником и батареей отопления. Клапаны диаметром более 10 см размещайте рядом с оконным проемом на высоте 2 м от пола.
  2. Проделайте в стене сквозное отверстие, используя строительный перфоратор и комплект буров подходящей длины. В каркасном либо деревянном доме применяйте коронные сверла. Если комната граничит с балконом, сверлить лучше снаружи.
  3. Обрежьте трубу по толщине ограждения, оберните утеплителем типа «Пенофол» и плотно вставьте в отверстие. Оставшиеся щели задуйте монтажной пеной.
  4. Изнутри прикрепите корпус клапана к стене, соединив с трубой. Снаружи поставьте вентиляционную решетку.

Совет. Отверстие делайте максимально круглым, ориентируйтесь по внешнему диаметру канала, обернутого утеплителем. Изделия компании «Вентс» комплектуются телескопическими раздвижными трубами, их обрезать не придется. Подробности монтажа смотрим на видео:

Сфера применения устройств пассивного притока гораздо шире, чем вентиляция в квартире или загородном коттедже. Клапаны могут обеспечивать воздухообмен в других подсобных строениях — бане, котельной, .

Недостатков отмечается всего два: отсутствие подогрева холодного воздуха и ручная регулировка в процессе эксплуатации. Летом заслонка полностью открывается, зимой устанавливается на минимум. Преимущества:

  • клапан подходит большинству рядовых пользователей по цене и производительности;
  • входящий воздух очищается фильтром;
  • устройство не обмерзает и не покрывается конденсатом, иней появляется на оголовке при морозе ниже минус 35 °С;
  • не потребляет электричество, эксплуатационные расходы минимальны.

Бризеры и рекуператоры

Проблема с подачей холодного воздуха, характерная для стеновых клапанов, решена в бризерах – местных приточных установках, оснащаемых вентилятором и электрическим нагревательным элементом. Достоинства агрегата:

  • три ступени очистки притока – в грубом, тонком и сорбционном (угольном) фильтре;
  • подогрев воздуха до установленной температуры;
  • автоматическое и ручное регулирование производительности вентилятора;
  • мониторинг качества воздушной среды – измерение влажности, температуры и концентрации углекислого газа;
  • частичная рециркуляция — возврат комнатного воздуха после фильтрации — позволяет экономить электроэнергию;
  • дистанционное управление с пульта либо смартфона.

Отметим 3 недостатка агрегата: эксплуатационные расходы на электричество, высокая стоимость бризера и его ремонта в случае выхода из строя. Описывать технологию монтажа нет смысла – бытовой прибор встраивается в стену аналогично клапану.

Устройство бризера — местной приточной установки

Справка. С помощью бризеров удобно и комфортно вентилировать любые жилые помещения. Но назвать агрегаты общедоступными сложно – цена изделий известного бренда «Тион» начинается от 300 у. е.

Еще дороже обойдется стеновой рекуператор – приточно-вытяжной агрегат, способный отнимать теплоту удаляемого воздуха. Существует 3 типа установок, отличающихся по стоимости и принципу действия:

  1. Реверсивные (продавцы называют их регенерационными). Алгоритм работы прост: сначала вытяжной воздух нагревает керамический теплоаккумулятор, потом единственный вентилятор меняет направление потока и элемент отдает накопленную теплоту притоку. Цикл повторяется с интервалом около 1 минуты.
  2. Ротационные. Здесь постоянно работает 2 вентилятора – приточный и вытяжной. Оба потока проходят сквозь вращающийся ротационный рекуператор, обмениваясь теплом.
  3. Перекрестноточные. Вытяжной воздух передает теплоту притоку через тонкие стенки алюминиевого или медного теплообменника. Вентиляторы направляют потоки навстречу друг другу, как изображено на схеме.

Наиболее эффективный вариант рекуперации – в перекрестном теплообменнике, позволяющем вернуть порядка 70% тепловой энергии обратно в помещение. КПД ротационной установки немного меньше — примерно на 5%. Реальные показатели теплообмена в реверсивных агрегатах неизвестны, а продавцы, как водится, завышают КПД этих рекуператоров.

Заключение

Итак, полноценная приточная вентиляция в квартирах и частных домах может организовываться с помощью клапанов и вентиляционных установок принудительного действия. Рекуператоры и бризеры довольно эффективны, но дороги, оконные клапаны подают мало воздуха. Компромиссное решение – приточное устройство естественной вентиляции, монтируемое в стену квартиры.

С наступлением зимы, большинство владельцев квартир, в типичных многоэтажках, сталкиваются с проблемой правильного вентилирования помещения. Система центрального отопления, которая и является основным источником тепла, зачастую вызывают сильную сухость воздуха. В результате тот самый благоприятный микроклимат, который должен способствовать комфорту не создается. Какая же должна быть вентиляция квартиры зимой и как сделать ее правильно, чтобы самочувствие каждого члена семьи всегда было отличным.

Вентиляция в зимнее время

Часто, в зимнее время, пластиковые окна нарушает тот самый необходимый приток воздуха в помещение, необходимый для правильной циркуляции. Если говорить проще, то воздух с улицы должен поступать точно в таком же объеме, в каком выводится из квартиры через вытяжные отверстия кухни и ванной комнаты. Летом, даже при установленных пластиковых стеклопакетах, этого легко добиться за счет проветривания через открытые окна. Но в зимнее время, согласитесь, при минус 20 град. мало кто будет настежь открывать окна для притока свежего воздуха.

Таким образом, вырисовывается четкая проблема, особенно в квартирах с пластиковыми окнами:

  • вентиляция необходима даже в зимний период времени в любой квартире;
  • эффективность и постоянная циркуляция воздуха в помещении будет зависеть от воздухообмена: от объемов приточного воздуха и объемов воздуха на выходе из помещения;
  • необходимо позаботиться о создании такой вентиляции, которая не вызывает необходимость открывать окна или форточки для поступления в помещение необходимого количества свежего воздуха.

То есть получается, что первоначально следует сделать так, чтобы приточная вентиляция в квартире зимой соответствовала высоким показателям.

В многоэтажных жилых постройках, особенно возведенных еще в советские времена, вся вентиляция помещения сводится к так называемой естественной циркуляции воздуха. В вытяжки, которые находятся в туалете, ванной и кухне происходит отток отработанного воздуха, а непосредственный приток объема свежего уличного воздуха выполняется за счет щелей в окнах, дверях или открытые форточки. О нормальной вентиляции таким способом можно и не говорить, особенно когда установлены стеклопакеты, и естественная вентиляция, устроенная в квартире просто не может обеспечить нужный эффект.

Как повысить эффективность вентиляции квартиры

Для того чтобы вентиляция воздуха в квартире зимой работала эффективно можно усилить ее, использовав несколько способов.

  1. Постоянно выполнять проветривание вручную, то есть приоткрывать форточки на определенный период времени, обеспечивая необходимый приток воздуха. Идеальный вариант, это проводить проветривание в течение 20 минут, каждые 3 часа. Но учитывая тот факт, что есть работа и другие дела, придерживаться данной схемы иногда просо невозможно.
  2. Тогда следует рассмотреть вопрос о проветривании с использованием специальных автоматических устройств. Они устанавливаются на окна или форточки и открывают и закрывают их, следуя установленным настройкам. Такие приборы называют автоматическими системами проветривания.
  3. Для необходимой циркуляции воздуха в помещении можно использовать систему, в которой постоянно осуществляется подача свежего воздуха. Это выполняется за счет специальных приточных клапанов, которые обычно встраивают в стену. В основном его устанавливают около радиатора отопления. Снаружи устанавливается решетка, а с внутренней стороны монтируется клапан. Иногда его оснащают шумоподавителем и фильтром.
  4. Использование механического устройства для принудительной подачи свежего воздуха в помещение. Такое устройство представляет собой приточный клапан с вмонтированным в него вентилятором.

Естественно для каждого владельца квартиры рано или поздно возникает вопрос о том, как сделать вентиляцию в квартире зимой или улучшить существующую с использованием современных технологий и устройств.

Обычные деревянные окна

Если вы еще не успели установить новые стеклопакеты, то старые окна на период холодов лучше всего утеплять, используя такой материал как поролон. Сегодня продается специальный материал на клейкой основе. Вдобавок он еще и воздухопроницаемый.

Учитывая рыхлость утепляющего материала и его пористость, даже при сильном ветре сквозняков в помещении не будет. Если обратиться к физике, то получается, что воздух, проходя сквозь структуру поролона, даже немного нагревается, поскольку происходит трение воздуха. Так называемый дроссельный эффект.

Пластиковые окна

Данные модели вообще не требуют утепления, поскольку при правильном монтаже они полностью исключают наличие каких-либо щелей или не плотностей. Практически во всех современных типах окон вместо форточки есть специальные щели, размер которых можно регулировать. Они позволяют внести в квартиру необходимый объем свежего воздуха.

За их счет и обеспечивается вентиляция в квартире в мороз. Данная щель для притока устраивается так, что поступающий с улицы холодный воздух направляется вниз и, перемешиваясь с теплым воздухом от радиатора отопления, распределяется равномерно.

Клапаны для притока

Приточно-вытяжная вентиляция в квартире зимой невозможна без этих устройств. Их в обязательном порядке нужно устанавливать в кухне. Выделяют два типа этих устройств. Одни имеют прямую жесткую конструкцию. Другие представляют собой угловые устройства, имеющие гибкий шланг. Но все они в обязательном порядке имеют встроенные, позволяющие регулировать поступающий поток воздуха, заслонки. Некоторые модели имеют встроенный калорифер.

Клапаны углового типа наименее эффективны в работе и обладают меньшей стоимостью. Их устанавливают в основном над батареями, прокладывая гибкий шланг воздуховода с уклоном вниз. Это делают для того чтобы исключить попадание влаги от осадков и пыли.

Клапаны прямого типа имеют высокую эффективность работы. Помимо притока, они обеспечивают и очищение поступающего воздуха, за счет встроенных фильтров. Минус один: в отличие от угловых видов клапанов. Данные модели имеют сложную конструкцию, которая очень заметна с наружной стороны здания.

Для обеспечения высокого уровня циркуляции воздуха по всей квартире устанавливать приточные клапаны нужно в каждой комнате.

Дополнительная вытяжка

Бывает и так, что установка приточных клапанов все равно не справляется с необходимой задачей. В таких случаях вытяжная вентиляция в квартире зимой, дополнительно оснащается механическими вентиляторами. Их устанавливают в отдушины, чем усиливают циркуляцию воздуха в помещении. Правда, здесь нужно учитывать несколько факторов.

Установка обычного вентилятора в отдушину ванной комнаты не подойдет. Для такого помещения нужно выбирать устройство, которое обладает определенной степенью защиты к влажной среде помещения а электродвигатель находится в защитном корпусе. в идеале желательно приобрести модель с установленным на нее датчиком влажности.

Устройства, обладающие саблевидными лопастями, имеют самый низкий показатель уровня шума. Но такие модели потребляют много электроэнергии.

Для того чтобы система вентиляции квартиры зимой работала эффективно обязательно рассчитайте мощность вентилятора. Для этого нужно знать объем помещения (кухни, ванной комнаты) и установленный коэффициент. Значения данного показателя составляют для кухонных помещений 10, а для ванной комнаты и санузла 7. Мощность модели вентилятора должна составлять величину в 10 раз превышающую полученное значение для кухни, а санузла в 7 раз.

В заключении

Использование данных устройств позволяет недорого и своим руками сделать систему, при которой помещение будет обеспечено необходимым объемом свежего воздуха. Система вентиляции в квартире зимой позволяет создать тот самый благоприятный микроклимат в помещении, который благоприятно сказывается на здоровье любого человека.

Устройство правильной вентиляции исключает образование чрезмерной сухости воздуха. Именно этот факт вызывает недостаток кислорода и плохое самочувствие каждого человека.

Приведенные способы являются самыми недорогими, но эффективными. Более дорогим вариантом является установка сплит-систем кондиционирования воздуха, которые обеспечивают не только нужную циркуляцию воздуха зимой, но и летом, при этом способствуя его охлаждению.

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 “Здания жилые многоквартирные”, актуализированная редакция СНиП 31-01-2003 .

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016 .

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

  • избыток влаги в воздухе (можно измерить с помощью гигрометра) – выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
  • недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

  • монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
  • использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
  • владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

  • если бумага “прилипла” к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
  • если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить . Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

  • постепенное уменьшение живого сечения канала шахты в результате засорения;
  • резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
  • увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

При выборе места установки клапана необходимо учитывать следующие моменты:

  • легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
  • правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
  • возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

  1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
  2. Над шкафами элементы крепят с помощью любых держателей и саморезов.
  3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.

Современные квартиры оборудуются металлопластиковыми окнами вместо деревянных, что ухудшает воздухообмен в доме. Наладить естественную вентиляцию можно при помощи проветривания или установки приточно-вытяжных механизмов.

Установка пластиковых окон значительно ухудшает качество воздухообмена. Однако можно найти выход

Для чего предназначена система вентиляции в квартире с установленными пластиковыми окнами

Пластиковые окна нарушают в квартире не только теплообмен, но и способствуют накапливанию углекислого газа и влаги. Они выполняются по технологии полной герметичности, поэтому тепло не уходит из квартиры, но не уходит и влага. Поэтому принудительная вентиляция в квартире с пластиковыми окнами – это просто спасение для всех членов семьи и жилища.

Вентиляция для квартиры делится на несколько видов:

  1. Естественная. Выполняется путём проветривания пластиковых окон в различных режимах или при помощи вентиляционных шахт, установленных в функциональных помещениях квартиры.
  2. Принудительная. Обеспечивается путём установки различных устройств на пластиковые окна или монтаж систем в квартире.

Важно правильно установить вентиляцию и не ошибиться с её выбором, изучив для этого специализированную литературу.

Естественная вентиляция

Правильный воздухообмен в квартире позволяет удалить излишнюю влагу и отработанный воздух, а вместе с ними споры грибков и плесени. Естественная вентиляция справляется с этой задачей только при сквозном проветривании, но его нельзя применять в холодный период года.

Но не все мы заботимся о вентиляции и проверяем её регулярно, хотя вентиляционные шахты в квартирах часто работают плохо, т. к. засорены строительным или уличным мусором. Далеко не все знают, как проверить вентиляцию в квартире самостоятельно.

Проверить эффективность работы вентиляции в каналах можно при помощи листка бумаги. Если лист притягивается, то вентиляция работает хорошо. Если он не двигается, то от такой вентиляции толку нет, придётся вызывать мастера для проверки работоспособности и прочистки каналов.

С помощью листа бумаги можно проверить эффективность работы вентиляции

Чтобы естественная вентиляция в квартире с пластиковыми окнами нормализовала микроклимат в квартире, её нужно преобразовать в принудительную. Сделать это можно посредством установки специализированных нагнетателей воздуха или сплит-систем с функцией климат-контроля.

Принудительная вентиляция

В новостройках система принудительной вентиляции устанавливается ещё на этапе строительства. А там, где вентиляция подобного типа не предусмотрена проектом, она устанавливается в процессе ремонта.

Принцип работы принудительного устройства вентиляции заключается в организации тяги через специальные каналы вентиляторами.

Приточную установку монтируют внутри помещения, через специализированный клапан, который установлен в отверстие в стене. Снаружи отверстие закрывается решёткой, которая защищает его от попадания мусора и различных инородных тел.

Приточная вентиляция в виде системы устанавливается в одной комнате и далее разводится по всем помещениям при помощи вентиляционных каналов или монтируется в каждой комнате квартиры отдельно.

Принудительную вентиляцию устанавливают на бытовые вентиляционные каналы естественной вентиляции. Она представляет собой вентиляторы, которые усиливают тягу воздуха. Часто их устанавливают в кухне или в ванной комнате, иногда и в других помещениях где необходимо наладить воздухообмен.

Приточные установки можно оборудовать дополнительными приборами: калорифером или рекуператором, что позволит подогревать холодный уличный воздух в зимний период. А рекуператор ещё и дополнительно сэкономит на отоплении помещения.

Перед установкой принудительной системы вентиляции необходимо знать следующие параметры:

  • размер помещения или всей квартиры, где будет установлена принудительная вентиляция;
  • влажность воздуха в самом помещении и необходимое значение для комфортного проживания в данной квартире;
  • экологическую обстановку в районе, уровень загазованности и проходимость машин;
  • количество людей, проживающих в квартире постоянно;
  • наличие хронических заболевания органов дыхания и иммунной системы у проживающих.

Эти данные помогут подобрать подходящий прибор или способ вентилирования для восстановления воздухообмена в помещении.

Совмещение вентиляции и окон

Тот, кто заботится о состоянии собственного здоровья, интересуется возможностью сохранения правильного воздухообмена в квартире с пластиковыми окнами.

Существует множество вариантов модернизации естественной канальной вентиляции в многоквартирных домах. Среди наиболее эффективных методов выделяют те, что устанавливаются на сами стеклопакеты или уже идут совместно с конструкцией окон с завода.

Окна с форточкой

Система проветривания для окон ПВХ, например такой фирмы как www.svetokna.ru , с использованием форточки – наиболее распространённая. Форточка обеспечивает непрерывное поступление чистого воздуха. Он перемешивается с отработанным комнатным воздухом, происходит диффузия, благодаря которой нормализуется микроклимат.

При естественном проветривании исключено появление сквозняков или образование конденсата на окнах. Форточку можно фиксировать в нескольких положениях. Но подобная конструкция имеет массу минусов:

  1. Вентиляция для пластиковых окон устанавливается на этапе проектирования оконного проёма. После монтирования всей конструкции улучшение вентиляции невозможно.
  2. Подобная вентиляция пластиковых окон значительно увеличивает вес конструкции, что может отрицательно сказаться на самом доме. На стенах и оконном проёме частного дома могут появиться трещины, поэтому перед вызовом замерщика лучше проконсультироваться со специалистами из строительной фирмы.
  3. Дополнение конструкции форточкой увеличивает её стоимость.
  4. Увеличение пластиковых перегородок в раме окна затемняет конструкцию, света в комнате становится намного меньше.

Пластиковые окна с возможностью самовентиляции

Пластиковые окна с проветриванием при помощи системы самовентиляции – оптимальный вариант как для многоквартирного дома, так и для частных домов. Устанавливается приточная вентиляция на пластиковые окна и в промышленных сооружениях,т. к. помогает работе основной системы вентиляции.

Подобная вентиляция в пластиковых окнах представляет собой щелевые отверстия в верхней или нижней части рамы пластикового окна. Подобное щелевое проветривание позволяет чистому воздуху непрерывно поступать в помещение через отверстия. А благодаря особому расположению отверстий в раме, холодный воздух нагревается и поступает в комнату уже подогретым.

Самовентиляция в окнах имеет несколько отрицательных сторон:

  1. Такой режим проветривания не работает в квартирах на верхних этажах или в частных многоэтажных домах. При установке вентиляции после строительства дома необходимо тщательно продумать, как улучшить вентиляцию на последних этажах без применения подобного способа.
  2. Эту систему для проветривания нельзя монтировать в уже установленные стеклопакеты, поэтому придётся полностью менять всю оконную конструкцию.
  3. Высокая стоимость окон с возможностью самовентиляции. Производители увеличивают стоимость в три и более раза за счёт усложнения условий производства подобных конструкций.

Именно поэтому большинство людей прибегает к помощи специализированных вентиляционных клапанов в виде ручек для пластиковых окон или гребёнок.

Приточный клапан на пластиковом окне

Вентиляция в частном доме, где установлены пластиковые окна – это необходимое условие, если владелец дома заботится о состоянии здоровья членов его семьи

Проветривать квартиру нужно регулярно, особенно если иная система вентиляции не даёт должного эффекта. Лучше всего с нормализацией воздухообмена в квартире справятся вентиляционные клапаны, которые необходимо установить на пластиковые окна.

Приточный клапан, устанавливающийся на пластиковые окна, способен нормализовать воздухообмен

Вентиляционный клапан совмещает в себе несколько функций, и для правильной вентиляции необходимо выбрать подходящий класс устройства.

Установка клапана требует полного демонтажа стеклопакета или замены части окна, которая отвечает за проветривание. Подобные модернизации утяжеляют конструкцию и существенно отражаются на стоимости окна. Но монтаж выполняется менее чем за час, и воздухообмен нормализуется в течение суток, что говорит о несомненном преимуществе конструкции.

После установки приточного клапана нужно определиться с режимом управления: автоматическим, ручным или смешанным.

Ручной режим проветривания помогает владельцу самостоятельно управлять движением воздушных масс в квартире или доме. Частичное проветривание может применяться в той части дома, где оно действительно необходимо.

А в автоматическом режиме участие владельца не требуется. Как только датчики в клапане начинают реагировать на изменение температуры, система подаёт свежий воздух. Температура нормализуется, а вместе с ней восстанавливается и воздухообмен.

Смешанный режим управления клапаном позволяет переключаться между ручным и автоматическим управлением при необходимости.

Клапан-ручка для пластикового окна

Улучшить воздухообмен в герметичных конструкциях можно, если установить специальный оконный клапан-ручку.

Клапан-ручка монтируется в профиль окна вместо обыкновенной пластиковой ручки. У клапана с подобной системой установки имеется масса преимуществ:

  1. Клапан не выступает за пределы оконного профиля, не загромождает конструкцию, и не мешает свободному открыванию окна.
  2. Часто конденсат собирается в местах, где больше всего нарушена целостность оконного профиля. Ручка всверливается непосредственно в сам профиль, конденсат собирается там. Наличие ручки-клапан позволяет исключить образование конденсата и улучшить воздухообмен в холодное время года.
  3. Если работает принудительная вентиляция, то установка клапана позволит создать дополнительные комфортные условия и полностью исключить застой отработанного воздуха.
  4. Клапан-ручка – это конструкция с прямоточной подачей чистого уличного воздуха в помещение. При прямоточном поступлении воздуха в зимний период клапан не будет промерзать из-за отсутствия конденсата.
  5. С улицы будет поступать только очищенный воздух, ведь на клапан устанавливается фильтр для очистки воздуха, способный удалять даже аллергены. Такой фильтр не доставит много хлопот: даже в душном мегаполисе его придётся заменять не чаще чем несколько раз в год.

Подобный метод является новинкой в мире вентиляционных систем для ПВХ-конструкций, поэтому не все специалисты знают о его существовании и о возможностях его установки.

Это не значит, что установить клапан самостоятельно сложно. Конструкцию можно приобрести в крупных строительных магазинах, в комплекте к ней обязательно идёт инструкция. Следуя правилам сбора и сверления профиля, можно легко монтировать вентиляцию за несколько минут.

Окна с гребёнками

Наиболее удобный способ проветрить квартиру – открыть окно. Но полностью открытое окно зимой может привести к негативным последствиям для всех членов семьи и для самого дома. Поэтому разработчики оконных конструкций изобрели гребёнки, осуществляющие ступенчатое проветривание в любое время года.

Гребёнка – это регулятор, который помогает зафиксировать окно в нескольких положениях. Регулятор можно установить как уже на установленное ранее окно, так и заказать при первоначальном монтаже оконной конструкции.

Такая система устанавливается без мощи специалистов за несколько минут и не требует больших денежных затрат, и результат превосходит все ожидания. Это делает проветривание при помощи гребёнок самым популярным методом улучшения вентиляции в доме.

  • Мавзолей - система подавления сознанияМавзолей — система подавления сознания
  • Женщина-палач: история Тоньки-пулеметчицы, расстреливавшей наших пленных на службе у фашистовЖенщина-палач: история Тоньки-пулеметчицы, расстреливавшей наших пленных на службе у фашистов
  • Обнаружены частицы, скорость которых выше скорости света?Обнаружены частицы, скорость которых выше скорости света?
  • Кто такие кулаки, и почему их не любил Сталин Кулак определениеКто такие кулаки, и почему их не любил Сталин Кулак определение

Установка приточно вытяжной вентиляции квартире. Варианты обустройства вентиляции в квартире своими руками

Комфортное проживание человека в квартире возможно при наличии всех необходимых для его жизнедеятельности коммуникаций — водопровода, канализации, освещения, вентиляции. Современное строительство многоэтажных домов направлено на минимизацию их теплопотери, поэтому фасады облицовывают качественными теплоизоляционными материалами, окна и двери делают максимально герметичными. Это обуславливает необходимость организации проветривания помещений. Какую вентсистему выбрать и как ее правильно обустроить — вы узнаете из данной статьи.

Общие правила проветривания квартир

Согласно СНиП, в каждом жилом сооружении должен быть организован воздухообмен. Поэтому в квартирах предусмотрена система вентиляции, предназначенная для удаления воздуха из служебных помещений, таких как ванна, туалет, кухня.

Схема организации проветривания в многоквартирном жилом доме

Данными комнатами ежедневно по нескольку раз пользуется каждый член семьи, следствие чего воздух в них загрязняется, в нем накапливается влага. При исправной работе вентиляции данные последствия жизнедеятельности человека незаметны. Но если воздухообмен в квартире нарушен, это проявляется:

  • , образованием конденсата;
  • появлением сырости в углах, плесени;
  • застаиванием воздуха, распространением неприятных запахов по помещениям.

Все это негативно сказывается не только на состоянии мебели, отделки, но и здоровья человека. Избыточная влага и тепло — благоприятная обстановка для размножения болезнетворных микроорганизмов.

Проверяем работоспособность вентиляции в квартире

Насколько эффективно проветривается ваше жилье? Это можно выяснить самостоятельно. Необходимо открыть форточку в одной из комнат и приставить тонкий лист бумаги к вентиляционному отверстию. Если его начнет засасывать внутрь — вентиляция работает, если нет — в жилье существуют проблемы с воздухообменом.

На заметку: аналогично проверяется тяга, если к отверстию преподнести зажженную спичку.

Измерить вентиляцию можно при помощи анемометра. Данный прибор показывает скорость передвижения воздуха по каналам. Полученное значение вместе с показателем сечения вентиляционного отверстия вносят в специальную расчетную таблицу, и в итоге узнают, какой объем воздуха проходит через решетку за 1 час (м 3 /ч).

Работа вентиляции в доме, проверка

Как работает вентиляция в типовой квартире

Во всех многоэтажных домах организована приточно-вытяжная вентиляция естественного типа. На ее основе рассчитываются нормы воздухообмена для городских квартир. Согласно данной системе, воздух должен поступать в жилье через дверные, оконные отверстия/неплотности, открытые форточки, а удаляться — через вентканалы.

Такой принцип воздухообмена работал до появления на рынке окон ПВХ, оснащенных герметичными стеклопакетами, и металлических дверей, оборудованных резиновыми уплотнителями. С одной стороны, они усиливают , но с другой — перекрывают поступление свежего воздуха в комнаты. Открывание окон (особенно зимой) является нецелесообразным, поскольку из квартиры уходит тепло, а снаружи поступает холодный воздух, пыль.

Проблема проветривания особо остро стоит на последних этажах. Чтобы воздух эффективно выводился из помещения, он должен пройти по вертикальному каналу не менее 2м. Это возможно на любом этаже, кроме последнего (поскольку над ним расположен чердак).

Итог: приточно-вытяжная квартир, основанная на естественной подаче воздуха, в сегодняшнее время является малоэффективной. Ее необходимо усовершенствовать путем применения дополнительных устройств.

Приточно-вытяжная вентиляция квартир

Как правильно организовать проветривание квартиры

Определение норм воздухообмена

Выбор вентиляционной системы базируется на основании расчета норм воздухообмена для разных помещений. Чтобы определить оптимальный объем притока, необходимо сопоставить нормы проветривания квартиры с ее площадью и количеством обитателей. На 1 м 2 жилья за 1 час должно поступать 3 м 3 воздуха. Одному взрослому человеку необходимо 30 м 3 воздуха на каждые 60 минут. Норма воздухообмена составляет:

  • для кухни с газовой плитой — 90 м 3 /час, с электрической — не менее 60 м 3 /ч;
  • для — 25 м 3 /час,
  • для туалета, или совмещенного санузла — 50 м 3 /час.

Способы организации проветривания в квартире

Существует два метода устройства вентиляции в многоквартирном доме:

  • естественным (природным) путем — базируется на использовании тяги, возникающей вследствие температурной разницы внутри и снаружи сооружения;
  • принудительно — когда тяга организована искусственно, механическим способом. Она может быть приточной, вытяжной, или комбинированной.

Чтобы достичь показателей оптимального микроклимата в квартире, необходимо проанализировать параметры каждой системы.

Как осуществляется циркуляция масс естественным способом

Это простейший, малозатратный способ организации проветривания, применяющийся в большинстве многоэтажных домов. Воздух поступает в помещения через форточки, зазоры в окнах и дверях, а выводится через обустроенные в стенах здания вентканалы.

Но, поскольку современные технологии строительства исключают образование щелей для подачи воздуха, их необходимо обустроить дополнительно. Для этого в стенах, или окнах устанавливают специальные клапаны, пропускающие воздух снаружи. Данные устройства не портят внешний вид конструкции, и, благодаря звукоотражающим козырькам, не пропускают шум из улицы.

Устанавливают приточные клапаны в стены, на уровне батарей отопления. Предварительно делают отверстие необходимого диаметра (50-100 мм). В него вставляют клапан, зазоры между ним и стеной герметизируют. Все работы занимают около 15 минут.

На заметку: разместив приточные клапана возле радиаторов, вы обеспечите частичный подогрев поступающего с улицы воздуха.

Циркуляция воздушных масс естественным образом

Основные преимущества данного вида проветривания — небольшая стоимость, простота монтажа и обслуживания. Но эффективность функционирования клапанов зависит от того, насколько исправно работают вентканалы в доме. Система обеспечивает качественный воздухообмен зимой, когда температурная разница внутри и снаружи здания большая, а тяга сильнее. Летом и при перепаде температур менее 15˚С ее работа практически неощутима. Существенный недостаток естественного проветривания — отсутствие контроля над объемом поступающего и выводимого воздуха, микроклиматом в квартире.

Обустройство вытяжной вентиляции принудительного типа

Когда вывод отработанного воздуха из помещений естественным путем невозможен, его откачивают механически. Для этих целей используют вентиляторы, которые встраивают в вентиляционные шахты санузлов, кухни. Они создают в помещениях разрежение воздуха, благодаря чему он затягивается извне (через открытые окна, или приточные клапана).

Недостаток такой системы — неконтролируемый объем притока, поступающего естественным путем. Его может не хватать для потреб проживающих людей в квартире. Чтобы часть тепла не расходовалась на подогрев свежего воздуха, приточные клапана устанавливают возле радиаторов. Также приточные устройства можно оснастить специальными электронагревателями.

Вентиляция принудительного типа

Приток, организованный принудительно

Если количества воздуха, поступающего с улицы, недостаточно для потребностей жильцов, его подачу можно осуществлять принудительно. Для этого используются специальные приточные установки. Они состоят из:

  • вентилятора;
  • фильтра;
  • отсечного клапана;
  • нагревателя воздуха;
  • шумоглушителя.

Для установки оборудования в капитальной стене здания делают отверстие, соответствующее диаметру приточной установки. После монтажа системы ее подключают к источнику электропитания. Она начинает подавать свежий воздух в помещение, а отработанный выводится естественной тягой через вентканалы. Чтобы воздух подавался во все помещения, в нижнюю часть межкомнатных дверей устанавливают решетки, или подрезают их на 1,5-2 см.

Принудительная приточная вентиляция в квартире полезна тем, что чистый воздух в квартиру поступает при любой погоде круглый год. Установка работает бесшумно, а благодаря подогреву притока в помещении не образуется конденсат, плесень. Недостаток системы — неконтролируемый вывод воздуха. Если вытяжные каналы не справляются с нагрузкой, или нет тяги, отработанный воздух начинает застаиваться в квартире.

Приточная вентиляция в квартире

Полный принудительный воздухообмен

Для обеспечения комфорта людей, проживающих в квартире, создания благоприятного для их здоровья микроклимата, необходима постоянная подача свежего воздуха снаружи и регулярный вывод переработанных масс. Обеспечить это призвана приточно-вытяжная вентиляция принудительного побуждения. При помощи специальных установок воздух не только подается/выводится, но и проходит многоступенчатую очистку.

Самым эффективным способом проветривания квартиры является приточно-вытяжная система принудительного типа с рекуперацией тепла. Поступающий с улицы воздух нагревается выводимыми массами, что позволяет сэкономить 70-80 % тепла, которое могло бы пойти на его обогрев. В летнее время свежий поток охлаждается, что снижает нагрузку на кондиционер.

Приточно-вытяжная система принудительного типа

Приточно-вытяжная вентиляция принудительного побуждения состоит из:

  • воздуховодов — сети труб и соединительных элементов, по которым массы поступают и выводятся из помещений;
  • вентиляторов, обеспечивающих принудительную подачу и вывод воздуха;
  • воздухозаборных решеток, через которые уличный воздух поступает внутрь здания;
  • воздушного клапана, предотвращающего поступление масс снаружи, когда система выключена;
  • фильтров, обеспечивающих качество подаваемого воздуха;
  • калорифера — прибора, подогревающего поступающие в помещения потоки;
  • рекуператора — специального цилиндра с множеством каналов, где приточный воздух нагревается теплом отработанного;
  • шумоглушителя;
  • заборников и распределителей воздуха (вентрешеток);
  • системы управления — механической (представленной выключателем), или автоматической (состоящей из гигро- и термостатов, манометров, реагирующих на изменения погодных условий определенной местности).
  • системы безопасности, предотвращающей перегрев оборудования.

Мощность установок подбирается для обеспечения оптимального воздухообмена во всех комнатах квартиры. Оборудование монтируется в подвесных потолках, или отдельном подсобном помещении (кладовке, утепленном балконе).

Этапы обустройства проветривания квартиры

Чтобы организовать вентиляцию, необходимо:

  • проанализировать целесообразность и возможность ее использования в квартире. Для этого потребует экспертная оценка. Специалист сможет оценить работу существующей вентиляционной системы, дать рекомендации по усовершенствованию ее работы, или установке принудительных установок, проанализирует возможность прокладывания дополнительных вентканалов;
  • произвести расчеты для определения оптимального воздухообмена в разных помещениях;
  • определиться с типом вентсистемы, отвечающей условиям конкретной квартиры;
  • составить схему проветривания, включающую разводку сети с указанием длины и сечения воздуховодов, мест размещения и габаритов установок;
  • закупить необходимое оборудование, материалы;
  • произвести монтаж и настройку системы.

Совет: тип вентиляционной системы, ее расчет, подбор и монтаж оборудования должны проводить опытные специалисты — это гарантия обустройства эффективного воздухообмена в квартире, здоровья, хорошего самочувствия всех обитателей.

Воздухообмен в квартире

Обустройство вытяжной вентиляции на кухне

Кухонное помещение предназначено для приготовления еды, поэтому в нем часто наблюдается высокая влажность, накапливаются разнообразные запахи. Для их нейтрализации предусмотрена вытяжка над плитой. Но справляется ли она с вентиляцией помещения?

Использование вытяжки

Наладить вывод использованного воздуха из кухонного помещения, применяя вытяжку, можно двумя способами:

  • путем замены воздуха. Свежий поток поступает в комнату через неплотности, или приточные клапана, а отработанный удаляется вытяжкой в вентканал;
  • при помощи очистки воздуха в вытяжном устройстве и его возвращения обратно в помещение. Для этого применяются вытяжки рециркуляционного типа.

Данные способы имеют один недостаток — вытяжка удаляет лишь отработанный воздух над плитой и поблизости нее, охватить все пространство кухни ей не под силу. Поэтому помимо вытяжного зонта, в помещении для приготовления пищи необходимо дополнительно организовать отвод отработанного воздуха.

Другие способы организации вентиляции кухни

Вентканалы в квартирах имеют сечение 130х130 мм, поэтому их пропускная способность в среднем составляет 130-180 м 3 /час (максимум 300 м 3 /час). Если мощность вытяжки будет выше, это нарушит функционирование системы воздухообмена во всех квартирах, подсоединенных к данной шахте (появится застой воздуха, распространение запахов).

Можно обустроить вентиляцию кухни естественным способом. Для этого в помещении должно быть два вытяжных канала — для вывода отработанного воздуха над плитой и для остального помещения.

Совет: если система естественным путем не работает, ее организовывают принудительно, путем установки вентилятора в вентканал.

Вентиляции квартиры — важный фактор обеспечения здоровой и комфортной жизни всех ее обитателей, сохранения целостности, презентабельного вида мебели, помещений. Слаженная, продуманная работа систем воздухообмена, кондиционирования и отопления позволит создать благоприятный микроклимат в жилье при минимальных энергозатратах.

Когда вы долго находитесь в своей квартире, испытываете недостаток кислорода? Появляется желание выйти на улицу или на балкон? Происходит это, потому что помещение наполняется углекислым газом (СО2), также воздух становится тяжелым из-за избытка тепла, влаги и пыли. Да, обычное проветривание спасает ситуацию, но ненадолго. К тому же зимой это не очень комфортно делать. А как насчёт инфраструктуры? Возле вашего дома проходит 8-ми полосная дорога? В Москве сейчас тяжело найти дом, в котором, открывая окно, не запускаешь газы переработанных нефтепродуктов, горящие торфяники и прочие неприятные запахи.

Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

2. Идти в ногу со временем, и установить современную систему вентиляции квартиры

Что дает правильная вентиляция в квартире?

1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.

2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы

Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.

Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире — это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.

Нормы по вентиляции и кондиционированию в квартире

Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

  • Кухня с электроплитой — 60 м3/час
  • Кухня с газовой плитой — 90 м3/час
  • Ванная, душевая, туалет — 25 м3/час
  • Совмещённый санузел — 50 м3/час
  • Кладовая, гардеробная — 25 м3/час

В соответствии, с которым оптимальная температура для жилых помещений составляет:

В теплый период года – 22-25 гр.С

В холодный период – 20-22 гр.С

Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой

2. С механическими притоком и вытяжной

3. Комбинированная: с механической вытяжкой и естественным притоком

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года.

Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.

Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.

Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

Преимущества:

  • Рекуперация тепла
  • Удобное управление
  • Требуется место под оборудование

Принудительная приточно-вытяжная вентиляция без рекуперации

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или «iFresh» Lufberg или их аналоги.

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.

Преимущества:

  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Удобное управление
  • Необходимо место для размещения оборудования и воздуховодов
  • Нет рекуперации тепла
  • Требуется профессиональный монтаж

Комбинированная система вентиляции

Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».

Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.

Преимущества:

  • Относительно недорогой монтаж
  • Минимум места под оборудование
  • Минимум технического обслуживания
  • Нет фильтрации приточного воздуха
  • Нет подогрева притока
  • Минимальные нормы воздухообмена

Центральное кондиционирование

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

  • Требуется место для размещения оборудования
  • Относительно высокая стоимость
  • Сложность в регулировании температуры по зонам
  • Требуется профессиональный монтаж

Проектирование систем вентиляции и кондиционирования в квартире

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

  • Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.
  • Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.
  • В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.
  • Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую — из верхней зоны кухни — общеобменную.
  • Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.
  • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
  • Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с
  • Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.

Монтаж вентиляции и кондиционирования в квартире

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

  • Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.
  • Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
  • Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.
  • Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.
  • На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.
  • К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

СОГЛАСНО СТРОИТЕЛЬНЫМ НОРМАМ ВЕНТИЛЯЦИИ В КАЖДОЙ КВАРТИРЕ ЕСТЬ ПО УМОЛЧАНИЮ. ОБЫЧНО ЭТО СИСТЕМА, КОТОРАЯ СОСТОИТ ИЗ ДВУХ ЧАСТЕЙ – ВЫТЯЖКИ И КАНАЛОВ ПОДАЧИ ВОЗДУХА. ОДНАКО СВЕЖЕГО ВОЗДУХА ПОСТОЯННО НЕ ХВАТАЕТ. ПОЧЕМУ ТАК ПРОИСХОДИТ И ЧТО С ЭТИМ ДЕЛАТЬ? ОСТОРОЖНО, ВАС ОЖИДАЕТ УВЛЕКАТЕЛЬНЫЙ ЛОНГРИД 🙂

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована еще по советским стандартам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в санузле. Однако вентиляция воздуха в квартире не ограничивается системой вывода отработанного воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особо старых домах – еще и появившиеся со временем щели в стенах. 🙂
Выглядит это примерно следующим образом:

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, и потому старательно заделывается на зиму или полностью устраняется при ремонте или установке герметичных пластиковых окон. В результате, в большинстве городских квартир ситуация выглядит весьма непривлекательно: отток воздуха работает исправно, но постоянного притока нет, и в ход идут окна и форточки, пропускающие все те же шум, холод и грязь, но уже куда в больших количествах.

Какие виды вентиляции существуют?

Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. 🙂

Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:

  • Необходимость капитального ремонта для ее установки.
  • Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
  • Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
  • Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции. 🙂

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту .

Как правильно сделать систему вентиляции в квартире?

Правильно – с умом! 🙂

Жилая площадь, м 2

Высота потолка, м

Аллергики/астматики в семье

Температура зимой °С

Воздухообмен от 290 до 480 м 3 /ч

Фильтры очистки G + F + HEPA + Угольный

Мощность нагревателя от 3.4 до 5.6 кВт

Есть ли практическая польза от установки приточной вентиляции в квартире с фильтрацией воздуха?
Давайте рассуждать…

Квартира без системы вентиляции не обеспечивает в некоторых случаях должного комфорта. В крупных городах, к сожалению, ситуация с загрязнением воздуха очень печальна и количество вредных примесей в атмосфере над мегаполисом значительно превышает норму.

При этом не имеет особенного значения, находитесь ли вы на улице или дома. Современные квартиры представляют собой что-то вроде маленьких химических лабораторий, которые все время производят ядовитые вещества. Источниками загрязнений могут являться практически все предметы, окружающие вас. Именно поэтому так важно непрерывно обновлять воздух в помещении квартиры, свежим очищенным воздухом с улицы. Необходимый воздухообмен в квартире, поможет обеспечить приточная вентиляционная установка или проветриватель. Эти устройства создадут правильную систему вентиляции в Вашей квартире и подачу необходимого количества воздуха.

Если вентиляция в квартире работает плохо

Исследования показали, что ядовитые вещества выделяются синтетическими материалами гораздо интенсивнее при воздействии солнечной радиации. Если вентиляция квартиры работает плохо, и нет возможности часто проветривать помещение, то концентрация вредных газов может достигнуть критической отметки. Все строительные конструкции и грунт непрерывно выделяют вредные вещества, в том числе необычайно вредный радон – бесцветный и ничем не пахнущий радиоактивный газ, который, в определенных дозах, очень опасен для людей.

Если уровень влажности в квартире слишком высок, то приточная вентиляция его стабилизирует

Правильно выбранная и смонтированная приточная вентиляция в квартире, дарит людям комфорт и здоровье, отличное настроение и работоспособность. К сожалению, многие из нас считают, что для достижения всех этих эффектов достаточно поставить обычный кондиционер. Однако воздухообмен в доме или в отдельной комнате – процесс сложный, требующий установки специального оборудования. Чтобы не возникало путаницы в понятиях, нужно запомнить следующее:

Кондиционер или сплит-система , охлаждает тот воздух, что находится в помещении. Подача свежего воздуха с улицы в его функции не входит, эта задача ложится на настенный проветриватель или приточную вентиляционную установку. Но самое главное, что все устройства должны создавать правильную систему вентиляции квартиры. Кондиционер может обеспечить вожделенную прохладу и комфорт, а приточная вентиляция квартиры (особенно при наличии пластиковых окон) нужна для поддержания необходимого уровня кислорода.

Воздухоочиститель задерживает вредные примеси и очищает воздух уже циркулирующий внутри квартиры. Приточные установки очищают воздушный поток, идущий с улицы, а потому с их помощью можно добиться более низкой концентраций ядовитых веществ в воздухе, которым дышите вы и ваши дети.

Ионизатор способен улучшить качество воздуха в вашей квартире, но не может обеспечить приток кислорода. Рекомендуется устанавливать ионизатор в комплекте с приточной установкой. Эти приборы отлично работают в паре: приточная система подает чистый свежий воздух в помещение, а ионизатор повышает качество этого воздуха.

Приточный вентилятор ставится для вентиляции комнаты или квартиры, но этим его функционал ограничивается. В самом лучшем случае — он может очистить воздух от пыли, но не более. В отличии от вентилятора, приточная установка умеет делать многое: нагревать воздух до требуемой температуры, очищать его от ядовитых примесей, подавать его в помещение совершенно бесшумно.

Как сделать атмосферу квартиры комфортной

И так, что же влияет на наше самочувствие в квартире? Откуда возникает чувство дискомфорта и почему, находясь в уютной комнате у нас возникает такое чувство? Почему сидя в комнате с открытым окном или форточкой у нас все равно возникает чувство нехватки воздуха, удушья?

Понятие комфорта в помещении довольно условно, но в нашем случае, оно складывается из нескольких составляющих.
Одной из этих составляющих является чистый свежий воздух, непрерывную подачу которого поможет обеспечить приточная вентиляция. Недорогая вентиляция в квартире, обладающая минимальным уровнем шума и которая будет не только очищать подаваемый с улицы свежий воздух, но и поддерживать его оптимальную температуру. В каталоге компании «Климат контроль инжиниринг» вы можете найти богатый выбор различных компактных приточных установок, проветривателей, энергосберегающих систем приточно-вытяжной вентиляции квартиры, оснащенных качественными фильтрами, угольными и фотокаталитическими (фильтры ФКО), позволяющими избавиться не только от мелкой пыли, но и от запахов, вредных тяжелых соединений и автомобильных выхлопов. Эти приточные устройства могут устанавливаться как на каждую отдельную комнату, так и на всю квартиру в целом, а благодаря профессиональному инструменту и высокой квалификации нашей монтажной службы, монтаж этих приточных установок в квартире, можно осуществлять как в процессе ремонта квартиры, так и в жилом, полностью отремонтированном чистом помещении.

Почему мы не ставим приточные клапана типа КИВ, Аэрэко и другие

Причин для этого достаточно много, но самой главной является то, что с пассивными приточными клапанами процесс вентиляции будет осуществляться только в осенне-зимний период. То есть летом воздухообмен по прежнему будет отсутствовать. Объясняется это довольно просто. Естественная вытяжная вентиляция будет работать до тех пор, пока существует перепад температур воздуха внутри помещения и на улице. Создавая небольшое разряжение в помещении квартиры она способствует притоку воздуха с улицы через клапаны.
Проветривание будет тем лучше, чем больше этот перепад температур. Соответственно, чем меньше перепад, тем слабее работает вытяжка. Как только температура воздуха в помещении сравняется с температурой воздуха на улице, процесс воздухообмена прекратится полностью. Появится сырость в ванной комнате, опять возникнет состояние дискомфорта, удушья и, конечно, снова рука потянется к закрытому окну. Возникает вопрос, зачем отдавать деньги и ставить приточные клапаны, если летом все равно придется открывать окна?
Конечно, если вы живете на природе и за окном тишина, чистый воздух, не курят соседи, то тогда проветриватели и приточные установки вам не нужны и вы можете сэкономить и установить клапаны. Во всех же остальных случаях для нормальной круглогодичной вентиляции в помещении необходимо ставить механические проветриватели. Только механический проветриватель, принудительно подавая воздух, создает небольшое избыточное давление в помещении, и тем самым «выдавливает» воздух в вытяжные шахты, расположенные на кухне, в с/у и ванной, нормализуя вентиляцию и процесс воздухообмена. Поскольку все приточные установки и проветриватели предназначены для непрерывной, круглосуточной работы, то процесс воздухообмена в помещении происходит круглый год, в том числе и летом.

Рекуператоры воздуха для вентиляции в квартире

Пожалуй каждый, кто задумывался над установкой системы проветривания для своей квартиры, интересовался: во сколько обойдется ее стоимость и стоимость ее монтажа. Но, наверно, не менее интересный вопрос, во сколько обойдется круглогодичная ежедневная эксплуатация этой системы. Конечно, эксплуатационные расходы будут минимальными, если поставить проветриватели, которые не нагревают воздух в зимний период, потребляя при этом круглый год 30-50 Вт/час. Попробуем, на примере безнагревного проветривателя Аэропак, рассчитать — во сколько обойдется его круглосуточная эксплуатация.

И так, мы узнали, во сколько нам обойдется круглосуточная эксплуатация Но для правильной вентиляции помещений, когда ледяной приток свежего воздуха не выстуживает помещение зимой, применяются проветриватели и приточная вентиляция с подогревом воздуха. Такие приборы позволяют более комфортно проветривать помещение, но мощность этих проветривателей гораздо выше, чем у безнагревных, а следовательно выше и эксплуатационные расходы. Если сравнивать энергопотребление таких приборов в летний период, а так же весной и осенью, с безнагревными проветривателями, то оно будет примерно одинаковым, потому что летом воздух нагревать не нужно, а электричество расходуется только на работу вентилятора проветривателя. Другое дело, когда приходит зима и температура воздуха на улице опускается до отрицательных значений. Вот тут-то и начинаются основные расходы на подогрев воздуха.

Стоимость эксплуатации приточной установки Селенга ФКО

В результате произведенных расчетов мы теперь представляем, во сколько обойдется эксплуатация приточной установки с подогревом. Конечно вентиляцию в квартире можно периодически включать и выключать, но как показывает практика более 10 часов в день мы проводим дома, поэтому много, этими выключениями сэкономить не получиться. Что же тогда делать, если открывать окна не хочется, а проветривать комнаты как-то надо? Выходом из данной ситуации может быть монтаж . Что же такое, как он работает и зачем он нужен?

Кому нужна приточная вентиляция

Многие считают, что установка приточной вентиляции – это ненужная роскошь. Если раньше для нормального самочувствия людей было достаточно соблюдать объем воздухозамещения порядка 30 м 3 в час, то при нынешнем состоянии воздушной среды в мегаполисах и крупных городах, человеку для получения необходимого количества кислорода нужно не меньше 60 м 3 свежего воздуха в час. Такого объема замещения воздуха можно добиться, только установив в квартире систему принудительной приточно-вытяжной вентиляции. И даже в том случае, когда квартирах большую часть времени отсутствуют люди, необходимо постоянно производить так называемое фоновое проветривание для вентиляции в квартире и удаления ядовитых веществ, которые постоянно выделяют синтетические материалы и строительные конструкции.

Группа компаний «Климат контроль» занимается и на протяжении многих лет. Наши специалисты отлично знают технологию монтажа приточных установок и помогут вам разрешить все проблемы, связанные с процессом вентиляции в вашем доме.

Раньше вентиляция квартиры обеспечивалась естественным путем через вытяжные каналы, проложенные в вентиляционных шахтах. Вытяжная вентиляция была организована из помещений кухни и санузла. Приток воздуха достигался за счет неплотностей в окнах и дверных проемах. Однако, деревянные окна стали заменяться пластиковыми, межкомнатные и входные двери стали комплектоваться уплотнителями. Если же вентиляционная шахта в доме не обслуживается должным образом, а свежий воздух не пропускают окна и двери, то это может привести к полную застою воздуха.

В таких ситуациях системы вентиляции квартир приобретают все большую актуальность. Казалось бы, зачем нужна вентиляция в квартире, если можно открыть окно и проветрить? Но у этого способа есть большие недостатки, связанные с большим уровнем уличного шума и изменением температурного режима в комнате: зимой температура падает, а летом повышается. Да и всегда ли воздух, поступающий с улицы, будет чистым?

Кроме того, вентиляционные системы, спроектированные при постройке дома, тоже могут являться источником загрязнения возудха. Как правило, эти шахты очень редко чистятся. А между тем, воздух, проходящий по этим каналам, выносит в помещения накопленную там пыль и грязь. Если постоянно дышать таким воздухом, то вам гарантированы снижение работоспособности и иммунитета, ухудшение сна и головные боли.

Правильно подобранная система вентиляции решает все эти проблемы:

Регулирует температуру поступающего воздуха

Избавить от уличного шума

Видео проектирования и монтажа системы вентиляции на одном из объектов

Системы вентиляции для квартиры

1. Канальные или накладные вентиляторы

Для реализации этого способа сначала необходимо прочистить вентиляционные каналы, обратившись за помощью к местной управляющей компании. Приток воздуха будет достигаться за счет проветривания помещений через открытие окон. Можно рассмотреть возможность установки так называемого «проветривателя», но полноценный приток воздуха он не обеспечит.

Плюсы: простота установки и эксплуатации, небольшие габаритные размеры.

Минусы: нарушение температурного режима в помещении, высокий уровень шума.

Более эффективным решением станет использование небольшой приточной установки уличного типа. Она представляет собой устройство, монтируемое с внешней стороны дома в теплоизолированном и влагозащищенном корпусе. Подобные установки имеют в составе: фильтр, вентилятор, нагреватель и отсек для приборов автоматики.

Плюсы: простота установки, низкий уровень шума, полноценный воздухообмен.

Качественно гораздо более высокий уровень вентиляции в квартире достигается за счет использования приточно-вытяжной установки, которая устанавливается внутри помещения. Принцип ее работы заключается в следующем: происходит забор воздуха с улицы, его очистка, нагрев и последующая подача о всей квартире по воздуховодам. Подогрев воздуха выполняют электрические (ТЭН) или водяные нагреватели. Встроенная автоматика определяет необходимую температуру нагрева. Для экономии потребляемого электричества, такие системы часто комплектуются рекуператорами тепла, что позволяет снизить затраты по электричеству до 40%.

При реализации подобного решения требуется комплексный подход. То есть, приточно-вытяжная установка должна работать совместно с канальными кондиционерами и увлажнителями для создания максимально комфортного пребывания в квартире. В период жаркого времени года, воздух будет дополнительно охлаждаться, а в зимний период — увлажняться. Перед монтажем этих систем необходим предварительный расчет воздухообмена в помещении, оптимальный подбор мощности всех устройств, определние нужного сечения воздуховодов. Все это учитывается в проекте, согласно которому, выпускается спецификация и точная схема расположения воздуховодов и оборудования.

Минусы: данное решение невозможно реализовать в помещениях, высота которых не позволит выделить от 20 до 40 см под потолком для монтажа воздуховодов и оборудования.

4. Кондиционеры канального типа

Еще одним способом организации вентиляции в квартире является использование кондиционеров канального типа . Это оборудование может работать, и как система приточно-вытяжной вентиляции, и как система охлаждения. Кондиционеры могут использовать приточный воздух с улицы, но в небольших количествах, так как это ограничено мощностью компрессора и системой их фильтров, которые в этом случае быстро загрязняются. Однако, этот способ имеет частое применение, так как не требует сложного монтажа и дополнительной приточно-вытяжной установки.

Если задача не касается всей квартиры в целом, а только вентиляции, кондиционированиии и увлажнении в отдельно взятой комнате, то оптимальным решением для всех этих задач будет установка настенной сплит-системы с подмесом свежего воздуха .

У этой системы есть ряд неоспоримых преимуществ. Она обеспечивает поток свежего воздуха с предварительной очисткой до 36 м 3 /ч, увлажняет и кондиционирует его.

По сути, вы получаете полноценный климатический комплекс в виде внутреннего блока настенной сплит-системы.

Минусы: увлажнение работает до уровня температуры не ниже -20 о С, ограниченный объем подачи свежего воздуха, высокая стоимость системы.

Источник http://vse-okna24.com/poleznye-sovety/ventilyatsiya-v-kvartire-sistemy-pritochno-vytyazhnoj-ventilyatsii-vozduha-dlya-kvartiry.html

Источник http://sparkttk.ru/ventilyaciya-pod-oknami-v-kvartire-kak-sdelat-mestnuyu-pritochnuyu.html

Источник http://tofp.ru/local-heating/ustanovka-pritochno-vytyazhnoi-ventilyacii-kvartire-varianty-obustroistva.html

Источник

Вам будет интересно  Почему возникает неприятный запах из вентиляции и как его устранить?
X

Читайте также:

Добавить комментарий

Ваш адрес email не будет опубликован.

20 − 11 =
