Приточно вытяжная вентиляция в квартире. Что такое приточная вентиляция в квартире

Основным назначением вентиляции является обновление скопившегося в помещении воздуха. Вентиляция бывает вытяжная, обеспечивающая воздухоотвод, приточная — подающая свежий кислород с улицы, и приточно-вытяжная, которая обеспечивает удаление и подачу свежего кислорода. Как правило, такой обустраивают в кухне, ванной и в местах c большим количеством людей (ресторанах, кафе) и т. д. Нужно отметить, что обустройство такого вида вентиляции — дело не такое уж и легкое. Такая система состоит из большого числа частей: воздуховодов, охладителя, калорифера, фильтров, шумопоглотителя, различных датчиков (температуры воздуха, уровня углекислого газа в помещении и пр.). Установка приточно-вытяжной вентиляции в квартире — работа довольно сложная и многоэтапная, но при наличии определенной сноровки и желании монтаж можно выполнить своими руками.

Для чего необходима вентиляция

Для квартиры предназначена для обеспечения движения в двух направлениях — поступления свежего и вытяжки отработанного.

В квартирах эту роль выполняют открытые форточки и окна, определенную помощь которым оказывают имеющиеся вытяжные каналы кухни и санузла, обеспечивающие местную вентиляцию. Однако для больших квартир такой вентиляции может быть недостаточно.

Последствия недостаточного воздухообмена для человека могут быть следующие:

  • недостаток кислорода может привести к нарушению работы сердечно-сосудистой и центральной нервной системы;
  • обостряются респираторные заболевания;
  • происходит снижение работоспособности;
  • в помещении повышается влажность;
  • в воздухе развивается грибок и другие болезнетворные микроорганизмы.

Признаки недостаточной вентиляции помещения

  • Летом повышается, а зимой понижается влажность относительно естественного фона.
  • В кухне на стенах образуется жирный налет.
  • Происходит запотевание стекол.
  • Появляется на стенах в кухне и санузле грибок.

При появлении этих признаков стоит задуматься об организации в квартире принудительной приточно-вытяжной системы, так как недостаток вентиляции может навредить здоровью.

Расчет вентиляции

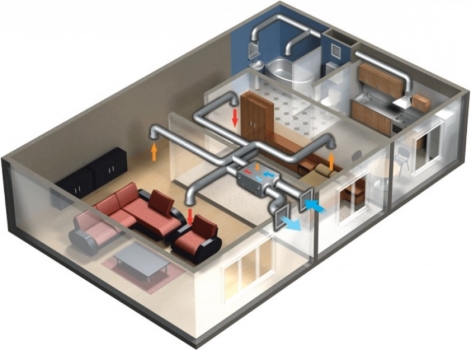

Системы приточно-вытяжной вентиляции для квартиры состоят из 2 частей:

  • Приточной системы вентиляции, обеспечивающей доставку с улицы свежего воздуха, его нагрев, очистку, а в случае необходимости и охлаждение.
  • Вытяжной системы, которая в народе называется просто «вытяжкой». Это устройство обеспечивает отток загрязненного воздуха из помещения.

Устройство вытяжной вентиляции довольно простое. Она состоит из воздуховода и механизма, обеспечивающего отток воздуха. Установка фильтров, охладителей или обогревателей здесь не требуется. Единственное, что нужно, так это шумопоглотитель, так как если вытяжка мощная, будет создаваться шум от ее работы.

Расчет вытяжной вентиляции производится следующим образом.

1. Просчитывается объем помещения в куб. м.

2. Умножается полученный показатель на 12.

Пример расчета вытяжной вентиляции:

  • Площадь кухни 2х3 м, высота потолка — 2,5 м. Высчитываем объем данного помещения. В данном случае он будет равен 15 куб. м.
  • Рассчитываем мощность вытяжки. Она равна 180 куб. м./ч (15х12).

Для улучшения работы вытяжки рекомендуется открывать форточку или окно. Чтобы приточно-вытяжная вентиляция для квартиры была более экономичная, применяются комплексные варианты. Зимой выводящийся наружу воздух обогревает поступающий в помещение. Для этого используют специальный агрегат — рекуператор. Он представляет собой своеобразный теплообменник, где прибывший с улицы воздух прогревается, не смешиваясь при этом с выводимым воздухом на улицу.

Проектирование вентиляции

В квартире начинается именно с проектирования Перед проведением фактической установки на бумаге необходимо посчитать:

  • количество метров трубы, которое потребуется для оттока воздуха;
  • сколько необходимо для притока воздуха воздуховодов;
  • определиться с местом расположения всех узлов и продумать все детали системы;
  • продумать, где будут установлены воздухозаборы и решетки.

На данном этапе необходимо учесть не только месторасположение, но и размеры воздуховодов (в частности, диаметр труб). Следует помнить, что чем больше диаметр, тем можно обеспечить больший поток воздуха. Но современные квартиры редко отличаются высокими потолками, поэтому произвести монтаж широких труб, скорее всего, не получится. Недостаток узких воздуховодов — наличие высокой шумности, потому при расчете приточной вентиляции, как правило, ищут компромисс между размером труб и показателями шума.

Особенности монтажа, расчет

Приточно-вытяжная вентиляция для квартиры своими руками устанавливается во время выполнения отделочных работ, после завершения всех «грязных» строительных работ (штукатурки, шпаклевки), но перед монтажом потолка, так как основная часть узлов вентиляционной системы прячется именно там. Как правило, с принципом работы вентиляции знакомы все, но не каждый знает, какие узлы и агрегаты следует устанавливать. Варианты монтажа приточных установок разнообразны: вентиляция квартиры приточно-вытяжной системой с пола, балкона, лоджии, под потолком, а также на наружной стене здания.

Схема расстановки узлов данной системы состоит из:

  • Клапана забора воздуха.
  • Воздушного фильтра, очищающего всасываемый воздух.
  • Нагревателя (калорифера). Включается этот агрегат обычно при низких температурах, когда уходящий воздушный поток не успевает прогреть входящий.
  • Рекуператора, который представляет собой блок, в котором происходит нагрев поступающего потока. Устанавливают его для экономии ресурсов.
  • Охлаждающего блока или кондиционера, который монтируют перед выходом из системы подачи воздуха. Он необходим для максимального сокращения пути по воздуховодам охлажденного воздуха.
  • Если есть необходимость, на пути следования потоков устанавливают вентилятор, увлажнитель.
  • При очень высокой мощности приточной вентиляции ставят и шумопоглотитель.

Для того чтобы приточно-вытяжная вентиляция для квартиры работала максимально эффективно и экономично, устанавливается автоматический блок управления, выполняющий включение/выключение различных узлов (например, летом отключает блок подогрева и включает охлаждение воздуха, а зимой, наоборот, воздух подогревается).

Как определить мощность и эффективность вентиляции?

Для монтажа вентиляционной системы следует вычислить объем подаваемого и выводимого воздуха.

  • В жилые помещения, независимо от числа пребывающих там людей, в среднем за 60 минут должно подаваться 3 и более куб. метров свежего воздуха на 1 кв. метр площади.
  • В места общественного пользования подача кислорода должна быть 60 куб. м./час на одного человека, пребывающего постоянно в помещении и примерно 20 куб. м./час на каждого временного посетителя.

Нормы по кратности воздухообмена за 1 час в помещениях различного назначения приведены в СНиП 2.08.01-89* «Жилые здания».

Проверка эффективности работы вентиляции

Чтобы убедиться в том, что приточно-вытяжная вентиляция для квартиры обустроена правильно, нужно проверить работу вытяжки. Делается это очень просто: к подносится лист бумаги или зажженная спичка. Если край бумаги двигается в сторону решетки, или пламя направлено в вентиляционный канал, система работает. Если же это не происходит — канал засорен. Причиной этого может быть паутина или попавшие в воздуховод листья. В данном случае необходимо прочистить канал.

Также воздухоотвод в квартире может не работать, если соседи во время ремонта перекрыли канал. В этом случае следует вызвать специалиста для выявления этого места и возобновления тяги.

Организация правильной приточной вентиляции в квартире

Установка пластиковых окон может стать причиной плохого проветривания квартиры, образования конденсата. Найти выход из ситуации поможет приточно-вытяжная Приток свежего воздуха можно усилить благодаря установке на балконе, лоджии специальных клапанов. Вывод отработанного воздуха будет происходить через вентиляционные решетки в санузле, на кухне. Однако более эффективный способ — установка децентрализованной вытяжной конструкции на фасадную стену внутри квартиры. Воздухообмен происходит через воздуховоды в стене. Рекуператор тепла позволяет снизить затраты на отопление квартиры более чем на 70%, а фильтр очищает воздух. Агрегат достаточно прост, установить его без особого труда можно своими руками.

Преимущества вентиляции с рекуперацией тепла

Приточно-вытяжная система, как известно, имеет низкий КПД. Для его увеличения устанавливают рекуператор тепла — агрегат, обеспечивающий энергосбережение в помещении.

Приточно-вытяжная вентиляция для квартиры с рекуперацией работает по следующему принципу: выходящий воздух сразу наружу не выводится, а попадает в специальную кассету, в которой нагревает поступающий с улицы чистый воздух до комнатной температуры.

Достоинство данной системы в том, что в помещение попадает нагретый комфортный воздух, на обогрев которого не затрачивается дополнительная энергия.

Обслуживание системы

Этот процесс можно условно разделить на 3 этапа:

  • Уход за вытяжными каналами (периодическая чистка с заменой фильтрующих кассет).
  • Обслуживание напорного оборудования (уход за вентиляторами).
  • Уход за дополнительным оборудованием — калориферами, рекуператорами, кондиционерами и т. д.

Давайте вместе разбираться в проблеме и доступных вариантах ее решения. Начнем с основ. Человек при дыхании поглощает кислород и выделяет углекислый газ. Следовательно для нормальной жизнедеятельности наша задача обеспечить приток свежего воздуха и удалить из замкнутого помещения углекислый газ. Номинально во всех городских квартирах присутствует вытяжная вентиляция с естественной тягой которая напрямую связана с общей высотой здания и уличной температурой. В частности тяга естественной вентиляции в теплое время года минимальна. Чтобы вентиляция работала — необходим приток воздуха (даже если установить вентилятор на выводе из квартиры). Для этого обязательно необходимо открывать окна, то есть вручную регулировать объем поступающего воздуха в квартиру. А если окна герметичные пластиковые и к тому же закрыты, то притока свежего воздуха с улицы не будет в принципе, а по факту вытяжная вентиляция будет вытягивать воздух из подъезда через входную дверь.

Если же окна не открывать, то в квартире будет душно — первый признак превышения уровня содержания углекислого газа в воздухе. Чревато это, как минимум ухудшением самочувствия и снижением производительности головного мозга. Многие ошибочно предполагают, что в такой ситуации поможет так называемая мойка воздуха. Но она работает точно также как бытовой кондиционер и гоняет воздух в помещении по кругу в режиме рециркуляции. Да, она задерживает частицы пыли, но к сожалению не может превратить углекислый газ в кислород. А еще мойки воздуха со временем становятся источником различных бактерий, которые образуются на фильтрующем элементе. Точно такая же история ждет вас и с кондиционером часто работающем без притока свежего воздуха (думаю многим знаком противный запах при включении кондиционера в автомобиле — так вот признаком такого запаха является очень частая работа кондиционера в режиме рециркуляции, как следствие того, что на фильтре начинают размножаться бактерии попавшие туда из выдыхаемого человеком воздуха).

Поэтому, как и при наличии кондиционера, так и мойки воздуха нам обязательно необходим приток свежего воздуха с улицы. Но здесь возникает другая проблема — фильтрация уличного воздуха. Если вы живете вдали от магистралей и крупных производств, а окна вашей квартиры выходят в тихий двор — то вас это будет касаться в меньшей степени. А что делать тем, кто живет с окнами на оживленный проспект? Ведь вам придётся не только дышать выхлопом от автомобилей и уличной пылью, но и смириться с повышенным шумом. И в этом случае становится очевидным, что уличный воздух обязательно необходимо фильтровать.

Самым универсальным решением существующей проблемы является установка приточной вентиляционной системы с принудительной фильтрацией поступающего воздуха. Устройство, которое решает все вопросы связанные с притоком чистого воздуха необходимого для обеспечения полноценной жизнедеятельности человека. Давайте изучать как она устроена.

2. Начнем с установки. У меня квартира в восьмиэтажном кирпичном «сталинском» доме с окнами выходящими во двор. Для установки приточной вентиляции потребуется сделать круглое отверстие диаметром 120 мм во внешней стене дома. В моём случае толщина кирпичной стены составила 67 сантиметров. Согласно действующим нормам в несущих конструкциях допускается делать отверстия диаметром до 200 мм без каких-либо согласований с соответсвующими службами. Перед началом работ проверка, что в стене на месте установки нет электрической проводки или арматуры.

3. Сначала к стене крепится направляющая площадка для бура, затем подключается шланг с водой под давлением для охлаждения коронки и откачивающая магистраль к пылесосу, который сразу же собирает всю пыль и грязь от места бурения. По времени бурение длится около 10 минут, включая установку удлинительной насадки. А всего установка занимает примерно 40 минут.

4. В проделанное отверстие устанавливается пластиковая труба диаметром 100 мм обмотанная утеплителем по окружности (это необходимо для того, чтобы исключить появление конденсата на трубе в холодное время года), на стене делается два отверстия под крепеж вентиляционной установки. Ниже остается отверстие в котором был закреплен анкер удерживающий направляющую платформу для бура — его закроет корпус прибора. Со стороны улицы устанавливается декоративная металлическая решетка. Прибор остается только включить в электрическую розетку с помощью входящего в комплект трехметрового провода.

5. В комплекте идет беспроводной пульт управления, дублирующий управление на лицевой панели. На экране отображается (слева направо): температура поступающего с улицы воздуха, скорость вентилятора (3 режима), заданная температура подогрева воздуха (зимой поступающий с улицы холодный воздух потребуется подогревать) и индикация работы ночного режима (можно установить целевое понижение температуры подогрева воздуха и продолжительность работы режима в часах).

6. Здесь применяется трехступенчатая система очистки поступающего воздуха. Вверху расположен базовый фильтр со степенью очистки F5 — его основное предназначение защитить от крупной пыли и частиц расположенный после него HEPA-фильтр (расшифровывается как High Efficiency Particulate Absorbing — высокоэффективное удержание частиц) с антибактериальной пропиткой и классом фильтрации H11 (фильтры с таким уровнем фильтрации применяются в медицинских учреждениях). Конечным является угольный адсорбционно-каталитический фильтр.

7. Для измерений будем использовать высокоточный калиброванный датчик СО₂ подключенный к многофункциональному измерительному комплексу Testo 480. Зонд способен измерять уровень CO₂, влажность и температуру. Стоимость такого прибора более 100 тысяч рублей. Кстати, из доступных бытовых устройств способных измерять уровень CO₂ в помещении могу порекомендовать беспроводную погодную станцию Netatmo.

8. Фильтры через три недели круглосуточной эксплуатации. Невооруженным глазом заметно насколько потемнел базовый фильтр. По инструкции интервал замены базового фильтра установлен в один год, а фильтр HEPA потребуется менять не реже, чем раз в 2 года. За состоянием базового фильтра необходимо регулярно следить т.к. забитый фильтр может существенно снизить напор и производительность вентиляции.

9. Внутри прибора в верхней части расположена заслонка с электроприводом закрывающая круглый канал в стене при отключении прибора. Справа хорошо виден термодатчик, измеряющий температуру уличного воздуха. По факту он показывает температуру уже в самом приборе, а она на несколько градусов выше вследствие нагрева воздуха при прохождении через стену. Также обратите внимание на полное утепление первичной камеры по периметру. Это необходимо для того, чтобы исключить места с резким перепадом температуры (при эксплуатации в холодное время года) на которых возможно выпадение конденсата.

10. После первичной очистки воздух проходит через керамический нагреватель с двухконтурным подключением используемым для подогрева поступающего в помещение воздуха.

11. Инженеры серьезно заморочились со схемой управления нагревателем. Питание подается импульсно с интервалами, достаточными для поддержания требуемой температуры воздуха на выходе. На фото видно что на первой скорости вентилятора потребление составляет 15 ватт. При заданном увеличении уличной температуры с +15°C до +25°C нагревательный элемент включается примерно на 2 секунды каждые 15 секунд. Такое управление позволяет очень точно поддерживать требуемую температуру воздуха при минимальном потреблении энергии.

12. После нагревательного элемента располагаются два основных фильтра, а под ними расположен центробежный мотор с двумя лопастями. Предусмотрено три скорости воздушного потока: 45, 70 и 120 куб.м/час. Для лучшего представления цифр можно ориентироваться на то, что для нормальной жизнедеятельности взрослого человека не занимающегося физической работой необходим приток свежего воздуха в объеме 30 куб.м/час. То есть для одного человека в комнате будет более чем достаточно самой первой скорости вентилятора, но ее потребуется увеличивать если в комнате будет находиться больше людей. Поскольку вентилятор расположен после фильтров мы имеем существенное падение давления воздуха, что в свою очередь негативно сказывается на уровне шума. На первой скорости вентилятора шум хоть и уловим, но при этом совершенно не напрягает. На второй скорости шум заметен и на него обращаешь внимание, но все равно это будет тише, чем если открывать окно выходящее на автомагистраль. На третьей скорости шум уже вызывает дискомфорт и использовать его стоит разве что для быстрого проветривания помещения.

13. Проведем замеры лазерным счетчиком частиц Kanomax. На экране три строки отображающие количество частиц в исследуемом помещении размером 0.3, 0.5 и 5 микрон. Вверху измерения на улице, внизу в квартире (слева отфильтрованный уличный воздух). Как можно видеть мы имеем снижение количества частиц на порядок после прохождения через три фильтрующих элемента. Это данные для моего района и тихого двора, c окнами выходящими на проспект — разница будет больше.

14. А теперь самое интересное. Графики измерения CO₂ (зеленый), температуры (желтый) и влажности (синий). Сначала измерительный зонд находился на улице, а затем его внесли в комнату в которой находилось три взрослых человека (не занимающихся физической работой) и была выключена вентиляция. Слева на графике мы видим постепенно стабилизировавшийся уровень CO₂ на улице составляющий примерно 420 ppm (расшифровывается как parts per million, то есть 420 ppm = 0,042%). Уровень CO₂ в атмосфере земли составляет 400 ppm, а в крупных городах с большим количеством автомобилей этот показатель может достигать 500 ppm. Далее обратите внимание на интересный скачок влажности когда зонд перенесли в комнату — произошедшее превосходный пример того, что в холодное время года поступающий с улицы воздух необходимо подогревать. Здесь произошло тоже самое — перепад температуры с +18°C на улице до +24°С в помещении привел к выпадению тонкой пленки конденсата на измерительной поверхности зонда, отсюда и резкое возрастание влажности, которая после этого сразу же начала снижаться. А теперь внимательно смотрим на зеленый график. В закрытой комнате площадью 14 квадратных метра три взрослых человека буквально за 20 минут подняли уровень содержания CO₂ до значений в 2200 PPM! При том, что уже опасным для нормальной жизнедеятельности человека считается всего 0,2% содержание CO₂ в воздухе. В этот момент была включена приточная вентиляция на максимальной скорости (120 куб.м/час), вследствие чего уровень CO₂ начал понижаться. Вообще в мире проводилось много исследований на тему того, как уровень содержания CO₂ влияет на мозговую деятельность человека. Вывод один — свежий воздух жизненно необходим для человека.

15. Подведем итог. Любые бытовые кондиционеры и мойки воздуха работают исключительно в режиме рециркуляции и не могут обеспечить снижение уровня CO₂ в помещении. Более того, уровень CO₂ будет лавинообразно расти вследствие дыхания людей находящихся в помещении. Поэтому категорически нельзя пользоваться этими приборами при полностью закрытых окнах. Но если окна вашей квартиры выходят на шумный проспект, то открытие окон приведет к попаданию в помещение не только шума, но и частиц пыли с улицы. А поскольку у нас в стране фактически отсутствуют многоквартирные дома с централизованной системой вентиляции и кондиционирования (в которой реализована подача отфильтрованного воздуха с улицы) — компактная приточная вентиляция с фильтрацией поступающего воздуха это единственная возможность получить свежий воздух в квартире.

С принудительной приточной вентиляцией я полностью перестал открывать окно для проветривания — в этом больше нет необходимости, к тому же после фильтрации уличный воздух получается чище и следовательно теперь в комнате меньше пыли. Вентиляция включена круглосуточно, практически всегда на первой скорости и по шуму совершенно не напрягает.

Незаметно прошёл ещё один год с момента, как я опубликовал ежегодный отчёт об эксплуатации компактной приточной вентиляции — бризера Tion O2. Продолжаю делиться своими впечатлениями. Как я уже неоднократно упоминал ранее — это устройство кардинально изменило качество жизни нашей семьи. Раньше я совершенно не задумывался о том, что свежий воздух это не роскошь, а жизненная необходимость, и если летом мы жили с постоянно открытыми форточками на окнах, то зимой из-за холода их приходилось закрывать. В этот самый момент и начиналась та самая осенне-зимняя депрессия, постоянная сонливость и упадок сил.

Но всё это уже давно осталось в прошлом.

Не буду повторяться, так как на тему того зачем нужен свежий и чистый воздух у меня написано очень много материалов, которые можно посмотреть по тегу . Принудительная приточная вентиляция является основной в любом современном жилище, будь то городская квартира или загородный дом. Надеюсь это всем очевидно, поэтому сегодня я предлагаю рассмотреть варианты того, что может предложить рынок покупателям в сегменте компактных приточных установок для квартиры (централизованные приточно-вытяжные установки рассмотрим в отдельной статье).

А начну я с того, что произошло за последний год.

Эксплуатационные расходы на свежий и чистый воздух в квартире состоят их двух частей. Первая часть — это расход электрической энергии на догрев поступающего с улицы воздуха, и количество потребляемой энергии напрямую зависит от того, насколько хорошо у вас греет центральное отопление. В наших условиях один бризер потребляет в год от 400 до 600 квтч электрической энергии. То есть это дополнительные несколько тысяч рублей в год. Это не только ничтожно малая плата за здоровье семьи, но и альтернатив-то нет (об этом далее).

Вторая часть расходов состоит из периодической замены фильтрующих элементов т.к. именно они обеспечивают чистоту поступающего с улицы воздуха. Многолетние наблюдения позволили выработать следующий сценарий замены фильтров:

1. Угольный фильтр от запахов я меняю один раз в год (можно и чаще).
2. Базовый и HEPA-фильтр я меняю один раз в 2 года. При том, что HEPA-фильтр объективно сможет работать дольше.
3. Два раза в год я очищаю крупную пыль (пух) из приточной камеры и с базового фильтра с помощью пылесоса.

На фотографии слева вы можете видеть состояние фильтров после двух лет эксплуатации. А на фотографии справа сравнение нового и старого HEPA-фильтра. Но HEPA-фильтры круты тем, что по мере загрязнения их фильтрующая способность улучшается.

А это еще один бризер О2 установленный во второй комнате. В 2014 году мы поставили первый бризер, но за год эксплуатации осознали, что обязательно нужен ещё второй. Расчёт количества бризеров на квартиру очень прост: 1 бризер максимум на 2 человек, иначе будет много шума. Оба бризера подключены к станции управления Tion MagicAir. Один из бризеров работает полностью в автоматическом режиме ориентируясь по датчику концентрации углекислого газа СО2 и автоматически устанавливает скорость от 0 до 2 в зависимости от количества людей в комнате. Второй бризер работает по таймеру (ночью 1 скорость, днём 2) т.к. для автоматической работы нужен второй датчик СО2 в ту комнату, где установлен второй бризер. По-хорошему нужно бы купить его, чтобы оба бризера работали полностью автономно.

Честно признаюсь, что я не сразу оценил по достоинству автоматический режим управления. Мы уходим из квартиры — концентрация СО2 падает — бризер отключается. Мы возвращаемся домой — концентрация СО2 растёт — бризер включается. Не нужно ничего включать или отключать вручную, все работает в автоматическом режиме. Несмотря на наличие мобильного приложения для управления бризерами я честно не вспомню, когда его последний раз запускал. В этом просто нет необходимости.

Вам будет интересно  Вентиляция в квартире с пластиковыми окнами

Кстати, про частицы PM2.5. С начала этго года провожу измерения качества воздуха в Москве и могу сказать, что в целом воздух в городе чистый, но иногда бывают локальные выбросы твёрдых частиц или просто сезон цветения (аллергики поймут). Трёхступенчатая система очистки приточного воздуха очень эффективно задерживает все твёрдые частицы и в квартиру они не попадают. Но, как выяснилось, есть нюанс.

Это явление получилось обнаружить как раз благодаря тому, что я стал использовать бризеры в автоматическом режиме и они отключались когда нас не было в квартире. В один из таких дней мне пришло уведомление с домашней станции AirVisual (установленной в квартире) о том, что зафиксирована высокая концентрация частиц PM2.5. Что же произошло?

Бризеры не работали и в квартире не создавалось слегка избыточное давление по сравнению с окружающей средой. А вытяжная вентшахта (на кухне и в санузле) никуда не делась. И происходил подсос грязного уличного воздуха через неплотности и щели в ограждающих конструкциях — в частности через щели в оконных рамах.

Таким образом, если на улице воздух загрязнён и у вас нет бризера, то закрывать форточку, конечно, стоит, но это не эффективно. А если бризер есть, то его ни в коем случае нельзя отключать в такой ситуации.

А теперь давайте поговорим про альтернативные устройства, которые представлены на российском рынке. Их на самом деле не так много. И самое удивительное заключается в том, что по совокупности характеристик у бризера О2 (именно эта модель) от Tion вообще нет конкурентов.

iFresh
Имеет весьма посредственную очистку приточного воздуха (нет HEPA-фильтра и совершенно никакой угольный фильтр), нет интеллектуального управления нагревом (разоритесь на подогреве), заслонка с ручным управлением, об автоматизации управления можно не мечтать, стоит дороже.

Aeropac SN
Также имеет слабую очистку приточного воздуха (HEPA-фильтра нет, но хотя бы есть более менее нормальный угольный фильтр), вообще нет подогрева приточного воздуха (привет, сквозняки), заслонка с ручным управлением, низкая производительность, никакой автоматизации. Плюс только один — дешевле.

Lufter Jet Helix
Имеет комбинированный угольный фильтр (HEPA-фильтра нет), но его полезная площадь всё равно меньше, чем у Tion. Зато имеет очень компактный корпус, автоматику управления подогревом и тихий EC-вентилятор. Стоит дорого. Если бы у него была возможность автоматизации управления по датчку СО2, то он бы мог составить серьезную конкуренцию Tion при эксплуатации в чистых районах.

Ballu Air Master 2
По сути срисованная копия Tion, дополненная невероятным количеством совершенно не нужных опций типа рециркуляции (в жилых комнатах нет источников частиц PM2.5, они на улице — что чистить?) и аромакапсулы (ну да, аллергики особенно «оценят» эту опцию). Конструктив скопирован с Tion, поэтому качество фильтрации такое же высокое, но есть нюанс — керамический нагреватель размещён перед первичным фильтром и защищён примитивной сеткой. Это означает, что во-первых сеточку вам придётся регулярно чистить, а во-вторых нагреватель всё равно будет загрязняться. К тому же такое расположение нагревателя снижает полезную площадь сечения приточного канала. Это единственный конкурент у которого есть возможность автоматизации по датчику СО2, но алгоритмы управления требуют доработки, да и расположение датчика не самое удачное. И ведь это и так уже второе поколение устройств, а первое было ещё хуже.

Ещё в этом году свой проветриватель выпустила компания Xiaomi. В России его пока не купить, и у него нет подогрева приточного воздуха (хотя по качеству фильтрации приточного воздуха он будет однозначно не хуже Tion O2).

Но это ещё не всё. Есть такие устройства, которые называются реверсивный рекуператор.

Vakio и Marley

Проблема этих устройств в том, что они практически полностью бесполезны и не заменят ни компактную приточную установку, ни полноценный рекуператор.

Во-первых, у них очень большие проблемы с производительностью (30-35 м3/час на максимальной скорости, а этого достаточно только для одного человека) и, следовательно, уровнем шума. Ну а что вы хотели от осевого (не центробежного) компьютерного кулера. Во-вторых, их конструкция не позволяет сделать полноценную фильтрацию приточного воздуха. В третьих, недостаточный воздухообмен (из-за ограничений по производительности) приведёт к образованию конденсата и обмерзанию теплообменника.

Но самая большая проблема заключается в том, что компактный реверсивный рекуператор может работать только в комплексе из двух синхронизированных между собой устройств — когда один рекуператор работает на приток, а другой на выдув и каждые 30 секунд они меняются ролями. То есть вам в каждую комнату нужно установить минимум два таких реверсивных рекуператора, что делает всю затею экономически не рентабельной.

Почему же не будет работать одиночный рекуператор, который сначала 30 секунд работает на приток, а потом 30 секунд на выдув? Достаточно подумать откуда в квартире возьмётся воздух, когда одиночный реверсивный рекуператор включится на выдув. Всё верно, из общедомовой вытяжной вентшахты или с лестничной площадки (с соответствующим запахом). Хотя на самом деле вентилятор в таком рекуператоре не сможет создать достаточное статическое давление, чтобы «пересилить» тягу в вентшахте. Поэтому любые реверсивные рекуператоры вообще не применимы в многоквартирных домах с центральной вытяжной вентиляцией. Максимум они подойдут для небольшого дачного домика.

В итоге самым правильным выбором был и остаётся бризер Tion O2 в версии Top (базовая станция MagicAir с Wi-Fi и датчиком СО2 в комплекте). Не забывайте, что чистый и свежий воздух — это ваше здоровье.

Здоровый микроклимат в квартире может обеспечить только хорошая вентиляция. Современные строительные технологии практически сводят на «нет» эффективность систем естественного воздухообмена. Поэтому потребители все чаще задумываются об установке приточно-вытяжной вентиляции в квартирах.

Важность вентиляции квартиры

Признаки плохой вентиляции в квартире:

  • затхлый запах;
  • ароматы кухни распространяются в другие помещения;
  • душно в помещении ванной комнаты;
  • в туалете долго стоит запах освежителя воздуха;
  • в дальних углах и возле окон может появиться плесень.

Но неприятные запахи – это не самое страшное. Жильцы в непроветриваемой квартире страдают от нехватки кислорода в зимнее время: подавленное настроение, резь в глазах и быстрая утомляемость – это лишь самые первые признаки недостатка кислорода в организме.

Миллионы пылинок, частичек эпителия, шерсти домашних питомцев, ворсинок с ковров и одежды витают в воздухе и попадают в дыхательные пути.

Больше всего от пылевой аллергии страдают дети, несладко приходится и аллергикам. Нормальный воздухообмен устраняет эту проблему. Вместе с потоком воздуха из помещения выводятся все вредные аллергены и примеси.

Многие владельцы кондиционеров убеждены, что они обеспечены свежим и чистым воздухом. Это опасное заблуждение: кондиционер лишь фильтрует воздух, частично решая проблему примесей.

Но кислорода в помещении больше не становится. Функция притока есть лишь у самых дорогих моделей премиум-класса.

Устраняется проблема установкой в квартире приточно-вытяжной вентиляции или усилением притока (оттока) воздуха. Приточная вентиляция в квартире может быть налажена так же установкой специальных клапанов на окна.

Приточные вентиляционные установки

Приточные вентиляционные установки обеспечивают поступление чистого воздуха в квартиру. При этом отток осуществляется вентиляционной системой дома – отработанный воздух вытесняется через все возможные щели и отверстия, в том числе вытяжные в кухне, ванной и туалете. В результате создается комбинированная система вентиляции.

Преимущества установки приточной вентиляции:

  • относительно невысокая цена;
  • в помещение подается воздух оптимальных параметров;
  • компактность;
  • подбор оборудования под параметры каждой квартиры;
  • автоматический контроль.

Перед поступлением в помещение воздух в вентиляционной приточной установке фильтруется и обогревается (в холодное время года).

Приточная установка для вентиляции состоит из:

  • системы воздуховодов;
  • вентилятора, калорифера;
  • фильтров, шумоглушителя;
  • блока автоматического контроля.

Установка приточной вентиляции может быть наборной, то есть собираться из частей по типу конструктора непосредственно на месте. Основной недостаток сборной приточной вентиляционной установки – это крупные габариты. Поэтому для вентиляции квартир, маленьких офисов и коттеджей чаще используют компактные моноблочные приточные установки.

Компактная приточная вентиляционная установка представляет собой единый звукоизолированный корпус, в котором собраны все рабочие узлы.

Маленькие размеры и тихая работа делают такое оборудование привлекательным для жильцов квартир. Еще одно преимущество компактной установки: не требуются дорогостоящие проектные и расчетные работы, а также пусконаладочные мероприятия.

Индивидуальная приточная вентиляционная установка

Индивидуальные компактные установки для приточной вентиляции обеспечивают воздухообмен в пределах 100 кубометров в час, поэтому рассчитаны на обслуживание единственного помещения. Такая установка работает без воздуховода, легко и быстро монтируется, не портит отделку и дизайн помещения. Выпускаются приточные вентиляционные установки для квартиры с . Они более экономичны. В корпус встроен пластинчатый рекуператор, который при морозах более -12 градусов обмерзает. Поэтому установка такой приточной вентиляции в квартире возможна лишь в южных широтах.

Приточная вентиляционная установка Marta

Вентиляционная установка Марта производства Чехии – это компактный корпус, на котором две ручки управления: нагрев воздуха и интенсивность работы вентилятора.

Основное преимущество приточной вентиляционной установки типа Marta: не нужен воздуховод, монтаж занимает всего час-полтора. Но при этом недостатков тоже немало:

  • корпус размещается непосредственно в комнате;
  • слабая звукоизоляция.

Недостатки установки приточной вентиляции Marta значительно превышают преимущества. Поэтому оборудование пользуется ограниченным спросом.

Согласно отзывам, шум приточной вентиляционной установки Марта на минимальном режиме не мешает спать, на максимальном же достаточно ощутим.

В отзывах о приточной вентиляционной установке Марта упоминается сложность замены фильтров. Их необходимо заказывать у официального дилера, а цена достаточно высока.

Потребители отмечают неплотное крепление фильтра в отзывах о приточной вентиляционной установки Марта. Его приходится дополнительно уплотнять изолоном или другим материалом.

Зато в плюсы приточной вентиляционной установки Marta можно записать аккуратный и небольшой корпус, который навешивается на нижнюю половину двери на балкон.

Приточная вентиляционная установка Селенга

Приточная вентиляционная установка Селенга производится московской компанией Ventmachine. От предыдущей модели отличается наличием автоматической регулировки. Приточная вентиляционная установка Селенга нагревает воздух с помощью безопасного керамического тена и очищает, пропуская через угольный фильтр. Последний достаточно дорог, но некоторые умельцы научились делать подходящие фильтры из подручных средств.

Приточная вентиляционная установка Селенга собирает много положительных отзывов, работает довольно тихо и эффективно.

Приточная установка Сфера

Приточная вентиляционная установка Сфера на сегодняшний день снята с производства. Установка содержит целую систему фильтрации и улучшения воздуха: 2 фотокаталитических и один угольный фильтр, ультрафиолетовая лампа.

Управляется приточная установка Сфера с пульта, оборудована воздушным клапаном, не пропускающим холодный воздух с улицы в помещение. Термодатчик позволяет точно выдерживать установленную пользователем температуру.

Большинство комплектующих для вентиляционной приточной установки Сфера поставлялись из Германии.

Канальная приточная вентиляция

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.

Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:

  • статическое давление;
  • производительность;
  • уровень шума;
  • комплектацию;
  • функции автоматической системы управления;
  • фильтрацию воздуха;
  • место размещения.

Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:

  • для квартир площадью 35 – 60 кв. метров производительность приточной установки – 200 – 350 кубометров в час;
  • для квартир площадью 70 – 130 кв. метров производительность 300 – 500.

Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.

Необходимо принимать в расчет сопротивление сети, которое снижает фактическую производительность оборудования по сравнению с максимально заявленной.

Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.

Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.

Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.

Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.

Движение потоков воздуха в квартире

Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату. Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).

Совмещение приточной установки и кондиционирования

Нередко приточную вентиляционную систему комбинируют с кондиционированием.

  • один канальный кондиционер на всю квартиру;
  • несколько сплит-систем по числу комнат.

Первый вариант предпочтительнее, так как именно канальный кондиционер можно совместить с системой вентиляции. Отличный эффект достигается и при установке зональных систем, обеспечивающих необходимую температуру для каждой комнаты без сквозняков.

Более простой вариант для квартиры – это приточная вентиляционная установка с охладителем. То есть в холодное время года воздух перед подачей в помещение согревается, а в теплое – охлаждается.

Можно дополнить приточную установку увлажнителем воздуха.

Приточно-вытяжная вентиляция с рекуператором

Это самый совершенный тип вентиляции для квартиры. Рекуператор подогревает приточный воздух за счет тепла отработанного воздуха. Механизм позволяет сэкономить до 70% энергии, идущей на обогрев зимой, а это не много ни мало 4,5 киловатта в час!

Такие устройства очень хороши для больших квартир или загородных домов, вентиляция и обогрев которых требует значительных средств. Приточно-вытяжная вентиляция для квартиры с рекуператором делает не выгодна в квартирах небольшой и средней площади из-за своей стоимости. К тому же, воздуховоды достаточно объемны, скрыть их при невысоких потолках сложно.

О том, как своими руками собрать приточно-вытяжную вентиляционную установку с рекуперацией тепла для квартиры смотрите в нашем видео:

СОГЛАСНО СТРОИТЕЛЬНЫМ НОРМАМ ВЕНТИЛЯЦИИ В КАЖДОЙ КВАРТИРЕ ЕСТЬ ПО УМОЛЧАНИЮ. ОБЫЧНО ЭТО СИСТЕМА, КОТОРАЯ СОСТОИТ ИЗ ДВУХ ЧАСТЕЙ – ВЫТЯЖКИ И КАНАЛОВ ПОДАЧИ ВОЗДУХА. ОДНАКО СВЕЖЕГО ВОЗДУХА ПОСТОЯННО НЕ ХВАТАЕТ. ПОЧЕМУ ТАК ПРОИСХОДИТ И ЧТО С ЭТИМ ДЕЛАТЬ? ОСТОРОЖНО, ВАС ОЖИДАЕТ УВЛЕКАТЕЛЬНЫЙ ЛОНГРИД 🙂

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована еще по советским стандартам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в санузле. Однако вентиляция воздуха в квартире не ограничивается системой вывода отработанного воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особо старых домах – еще и появившиеся со временем щели в стенах. 🙂
Выглядит это примерно следующим образом:

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, и потому старательно заделывается на зиму или полностью устраняется при ремонте или установке герметичных пластиковых окон. В результате, в большинстве городских квартир ситуация выглядит весьма непривлекательно: отток воздуха работает исправно, но постоянного притока нет, и в ход идут окна и форточки, пропускающие все те же шум, холод и грязь, но уже куда в больших количествах.

Какие виды вентиляции существуют?

Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. 🙂

Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:

  • Необходимость капитального ремонта для ее установки.
  • Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
  • Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
  • Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции. 🙂

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту .

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Что мы с вами знаем о вентиляции? В чем её предназначение? Каковы особенности? Существуют ли какие-то секреты того, как сделать проветривание в своем жилище еще более эффективным? Или же, напротив, что делать, если не работает вентиляция в квартире? Потребуется для этого вмешательство специалистов или же каждый из нас вполне способен самостоятельно наладить беспрепятственную воздушную циркуляцию у себя дома?

Это насущные вопросы и практически каждый из нас с ними сталкивался. Не все не так страшно, если вы подкованы в теоретической части.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Конденсат – признак нарушенной вентиляции

Общее о воздушном обмене

Воздухообмен чрезвычайно важен во всех сферах жизнедеятельности человека. Острая и постоянная потребность в свободном доступе свежего воздуха в квартире, в частном доме, в офисе, на производстве, даже в автомобиле или общественном транспорте – такова значимость вентиляции. Наша жизнь напрямую зависит от воздуха, наше здоровье от его чистоты.

Дышать свежим воздухом у себя дома – это означает распахнуть окна, форточки, открыть двери. Иными словами, обеспечить наружным потокам доступ к комнатам, в которых мы обитаем.

Однако следует также дать ему возможность и уйти. Впитав запахи, влагу, испарения, воздушный поток уже непригоден для дыхания.

Под воздействием природного давления он вытесняется в «отдушину» — вытяжной шлюз, который предусмотрен в каждом жилом помещении.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Зарешеченное отверстие вытяжного шлюза

Казалось бы, что здесь сложного? Что еще необходимо выдумывать или изобретать, ведь и так все «работает» само собой? В том-то и дело, что в этом «само собой» и кроется главный существенный недостаток схемы пассивной (естественного побуждения) вентиляции. Это слишком непостоянный способ проветривания. Такое вентилирование находится в прямой зависимости от климатических условий. В холодное время года невозможно держать постоянно открытыми двери и окна. Последнее, согласитесь, совсем неудобно.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Принципиальная схема свободного проветривания

В таком случае, что же нам делать, чтобы не тратить понапрасну драгоценное тепло и получать при этом столь же драгоценный свежий воздух? Как можно решить проблему полноценного воздухообмена в наших домах?

Диагностика вытяжного канала

Методы есть, и их достаточно много. Для начала, давайте убедимся, что наша вытяжка, «отдушина», функционирует в своем нормальном рабочем режиме. Поднесите к защитной решетке зажженную спичку. Если огонек «затягивает» сквозь неё в шахту – все в порядке, ваш вытяжной канал исправен. Если же пламя отклоняется в сторону от решетки – дело плохо, вытяжка не работает.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Проверяем работу вытяжки

Итак, канал не работает, а это означает, что шахта засорена. Снимайте решетку и попытайтесь аккуратно прочистить канал вручную.

Попробуйте воспользоваться пылесосом, а после этого протрите, насколько достанете, влажной тряпкой.

Если вытяжка заработала, но неприятные запахи все равно остаются в помещении, а окна по-прежнему запотевают – стало быть, налицо недостаток приточного воздуха. Значит, теперь будем двигаться в этом направлении.

Что мы знаем о принудительной вентиляции

В отличие от естественного проветривания, механическая вентиляция квартиры дает несравнимо больше возможностей для организации полноценного постоянного воздухообмена.

Принудительный воздушный обмен

Схема такого вентилирования предусматривает тот же принцип «приток/отток», но здесь мы уже не будем полагаться исключительно на силы природы и законы физики.

Для реализации такой вентиляции нам понадобится специальное климатическое оборудование. Тем не менее еще до приобретения таких приборов можно обратить внимание на наши окна.

Они также могут послужить надежным источником приточных потоков, защищая при этом внутреннее тепло.

Современные металлопластиковые окна обладают высоким коэффициентом герметичности. Для сохранения тепла это хорошо, для воздушного обмена плохо. Однако существуют окна ПВХ с предусмотренной вентиляционной схемой и средним показателем уплотнения.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Конструкция вентиляционной рамы

Преимущества современных пластиковых изделий в таких окнах дополняются некоторым уровнем вентилирования.

Вентиляционный приточный клапан

Более действенным решением обеспечить доступ приточному воздуху считается «клапан инфильтрации воздуха» (КИВ). Это автономное приточное устройство имеет целый ряд достоинств:

  1. Клапан не нарушает конструктивные особенности стеклопакета;
  2. Установить такой клапан можно даже после ремонтных мероприятий;
  3. Разместив КИВ, мы не ухудшаем интерьер и не рискуем повредить окно;
  4. Вы монтируете приточный клапан в любом месте стены, даже в помещении без окон.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Клапан воздушной инфильтрации

Если вы решите устанавливать такие клапаны, следует прислушаться к рекомендациям профессионалов, советующим задействовать КИВ в связке с принудительным вытяжным устройством, коим является вентилятор.

Принудительная вытяжка

Вентилятор является мощным и эффективным прибором, который используется в вентиляционных системах любых разновидностей и конфигураций. Сфера его применения действительно широка, начиная от бытового, квартирного проветривания и заканчивая вентилированием огромных загрязненных промышленных объектов и производств.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Вытяжной воздушный нагнетатель

Значимость функциональных преимуществ воздушного нагнетателя, как устройства для усиления тяги, поистине огромна. Вы можете разместить прибор как угодно:

  1. На стене;
  2. На потолке;
  3. На входе в вытяжной канал.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Монтаж вытяжного нагнетателя

Полезных дополнительных опций у вентиляторов также предостаточно:

  1. Можно устанавливать вентилятор с таймером. Такой прибор будет продолжать функционировать некоторое время после отключения (требуется немного усложненная схема подключения).
  2. Можно совместить провода нагнетателями и света (очень практично для санузла). Вытяжка будет работать в то время, когда вы пользуетесь туалетом.
  3. Вентилятор с обратным клапаном не позволяет удаляемому воздуху реверсировать из вытяжной шахты.
  4. Прибор с гигростатом активируется при превышении заданного показателя уровня влажности, что тоже полезно для ванной или санузла.
Вам будет интересно  Воздушный клапан в квартире. Приточные клапаны вентиляции в стене

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Схема принудительной вытяжки для санузла

Климатическая установка в квартире

Наконец, перед нами наиболее эффективный способ организации воздушного движения в квартире – климатическая приточно-вытяжная установка. Решение дорогостоящее, однако, гарантирующее высокий результат производительности. Такой прибор рассчитан на искусственную подачу свежего воздуха и искусственное удаление отработанной массы.

Внимание! Приточно-вытяжная установка обладает еще одним существенным достоинством – возможностью рекуперации тепла. Что это означает? Удаляемый воздух циркулирует через теплообменный блок, в котором происходит нагрев потока от стенок теплообменной кассеты.

Климатическая установка с рекуперацией

Способов правильно организовать воздушное пространство в квартире, как мы с вами убедились, множество. Какой быть вентиляции в доме – зависит только от ваших возможностей и желаний. Дышите чистым воздухом!

Воздушный обмен в квартире

Принудительная вентиляция в квартире – залог комфорта и свежести

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Войдя в квартиру, всегда хочется чувствовать тепло, свежесть и чистоту воздуха. Но нельзя говорить о комфорте, если довольно резко чувствуются неприятные запахи, которые являются следствием неправильной работы вентиляции в помещении. Поэтому принудительная вентиляция в квартире становится незаменимой в условиях городских квартир.

Чтобы обеспечить ваше жилье максимальным уровнем комфорта и уюта, необходимо обеспечить надежную систему вентиляции. Наиболее распространенный способ – это естественная вентиляция, к ней относятся окна, балконы, форточки, двери, через которые заходит свежий воздух.

Вообще, если следовать всем правилам, для отдельного помещения должен создаваться личный канал вентиляции, который выходит на крышу дома. Однако такой способ несет в себе довольно много затрат, и является доступным только для частных домов или домов малой этажности.

В высоких домах устанавливается общий на все квартиры канал, так называемый ствол, который выходит на крышу. От отдельной квартиры к этому стволу присоединяется свои выходы вентиляции на каждом из этажей.

Отработанный воздух выходит через вытяжные отверстия, которые во всех квартирах находятся в ванной, на кухне или в туалете. В общий канал воздух из квартиры попадает на высшем этаже. На крыше дома установлены коробы для вентиляции, и благодаря вертикальной вытяжной шахте воздух попадает из здания на улицу.

Данная вентиляционная система занимает меньше места, чем установка индивидуальных систем, и является пожаробезопасной.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Принудительная приточная вытяжка

Существует также принудительная вентиляция в квартире, ее следует применять в условиях городских квартир, где естественная вентиляции не справляется с устранением неприятных запахов и испарений.

Принудительные системы вентиляции бывают нескольких видов:

  • принудительная приточно-вытяжная с рекуперацией тепла;
  • принудительная приточная и естественная вытяжная;
  • принудительная вытяжная;
  • принудительная приточно-вытяжная.

Система принудительной вентиляции в квартире основана на том, чтобы обеспечить движение воздуха при помощи специально разработанного оборудования. Какое именно устройство выбрать – зависит от размеров, конфигурации и назначения помещения.

Проверка работоспособности вентиляции

Чтобы узнать, насколько правильно работает система вентиляции, необходимо к вентиляционной решетке поднести зажженную спичку или свечку.

В том случае, если пламя наклоняется в сторону решетки, значит, вентиляционная система работает нормально.

Если же никакой реакции не происходит, и огонь остается в первоначальном положении, то ваша вентиляционная система требует срочного вмешательства.

Для начала попробуйте снять защитную решетку с воздухозаборного отверстия. Затем аккуратно можно попробовать пылесосом убрать всю накопившуюся пыль и грязь по всей площади.

Если вы проверили таким нехитрым образом вентиляцию в жилом доме, и оказалось, что система не справляется с требуемой от нее нагрузкой, а также очистка не приносит никаких результатов, придется заняться установкой индивидуальной системы вентилирования.

Виды принудительной вентиляции

Принудительная вентиляция квартиры бывает двух видов:

  1. приточная система, задача которой – подавать чистый воздух в квартиру;
  2. вытяжная система, основная функция которой – удалить использованный воздух из помещения.

К вытяжной системе относятся такие простые устройства, как вентиляторы. Их можно установить на форточку или же на вытяжное отверстие.

Процесс установки такого устройства достаточно прост, занимает считанные минуты времени. Однако низкой цене соответствует и качество такой установки.

Из-за маленьких размеров и мощности вентиляторов они не могут обеспечить квартиру необходимыми параметрами свежего воздуха.

Монтаж принудительной вентиляции

Давайте разберемся, как сделать принудительную вентиляцию в квартире. Для начала стоит попробовать усовершенствовать существующую в нашей квартире естественную вентиляцию. Для этого нам нужно присоединить к ней дополнительные клапаны и вентиляторы. Таким способом мы можем превратить естественную вентиляцию в принудительную систему. Действуем согласно простым этапам:

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

    в стене сверлим отверстие диаметром не больше 7 сантиметров. При этом следует открыть окно, что позволит нам избавиться от образующейся пыли.

Отверстие в стене для принудительной приточной вытяжки

Такой способ частично улучшит вентиляцию в квартире. Чтобы происходил отток воздуха, нужно дополнительно еще установить вентилятор. Такая система подходит для ванной комнаты, туалета и кухни.

Немаловажным процессом является правильный выбор вентилятора. Они по своей конструкции подразделяются на следующие типы:

  • осевые,
  • потолочные,
  • оконные,
  • канальные,
  • центробежные.

Самым удобным и бесшумным по заслугам считается именно центробежный вентилятор. Он используется как в системе воздухоотвода, так и может работать автономно.

Зная некоторые основные правила, принудительную вентиляцию в квартире своими руками сделать не составит особого труда. Следуйте дальнейшим рекомендациям:

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Сборка приточно-принудительного клапана

  1. для начала приобретите все оборудование, которое вам пригодится для данной работы. Сюда входит покупка пластиковых труб, с которых предстоит сделать воздуховоды, а также различных соединителей, уплотнителей, хомутов и тому подобное;
  2. согласно проекту, правильно разведите трубы по всему помещению;
  3. установите заборник свежего воздуха и вывод уже отработанного воздуха, и разместите их противоположно по отношению друг к другу;
  4. подключите установку принудительной вентиляции к общей системе. Непосредственно саму систему выберите самостоятельно, исходя от возлагаемой на нее нагрузки;
  5. выполняйте соединения труб очень аккуратно и внимательно, после того, как вы включите систему, давление воздуха увеличится. Из-за высокого давления трубы, которые соединены некачественно, просто разойдутся, и потоки воздуха станут неравномерными. Это, в свою очередь, приведет к нарушению работоспособности системы.

Виды установок для принудительной вентиляции

Как уже говорилось выше, для установки принудительного вентилирования самостоятельно вам понадобится установка. Виды установок бывают следующие:

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

    система, которая содержит рекуператор. Такая система поможет вам справится не только со входом воздуха и выходом отработанного, но также предоставит возможность сэкономить на кондиционировании и отоплении помещения;

Работа принудительной приточной вытяжки

Принудительная приточная вентиляция в квартире также может осуществляться посредством воздушного клапана, установленного в металлопластиковом окне. Дело в том, что раньше практически во всех квартирах были установлены обычные деревянные окна с форточками, и сквозь негерметичные рамы воздух попадал в квартиры в огромном количестве.

Когда начали устанавливать металлопластиковые окна, сразу начали появляться большие проблемы с неприятными запахами в помещении. Это связано с тем, что отсутствует приток воздуха, что, соответственно, приводит к недостаточной тяге в воздуховодах.

С самого начала, как только начали изготавливать пластиковые стеклопакеты, они предназначались для квартир с принудительной вентиляцией. Это со временем они получили огромное распространение, и устанавливают их в любых квартирах, несмотря на возникновение дальнейших проблем со всей системой.

Поэтому, заказывая металлопластиковые изделия, уточните, что вам нужна рама с приточным клапаном. Данные клапаны самостоятельно регулируют количество поступающего воздуха, и при необходимости вы можете корректировать их работу вручную.

Установка принудительной вентиляции в квартире поможет ее жителям создать необходимый комфорт, уют и организовать получение свежего воздуха в помещении, что необходимо для нормальной жизнедеятельности человека и поддержания его здоровья.

Что делать если не работает вентиляция в квартире

Вентиляция является незаметной, но вместе с тем и одной из наиболее значимых систем любого жилого дома или квартиры. Если эта система работает исправно, то жильцы редко вспоминают о её существовании.

Однако при возникновении каких-либо неполадок в работе вентиляции начинают запотевать окна, в квартире появляются неприятные запахи из туалета и подъезда, от которых можно избавиться, разве только если распахнуть все окна.

Кроме того, нарушение работы вентиляционной системы может привести к образованию плесени на стенах и к плохому самочувствию жильцов.

Виды вентиляционных систем

Все вентиляционные системы классифицируются по способу циркуляции воздушных потоков. Так, по данному признаку различают:

  • естественную;
  • искусственную вентиляцию.

Кроме того, вентиляционные системы по своему назначению могут быть:

  • приточными (которые подают воздух в комнаты);
  • вытяжными (которые вытягивают воздух из жилья).

Естественная. Для обустройства естественной циркуляции нет необходимости приобретать какое-то специальное оборудование и расходовать электрическую энергию, поскольку циркуляция воздушных потоков происходит естественным путем.

Организовать такую циркуляцию относительно просто и дешево, но в некоторых регионах с повышенной влажностью и другими неблагоприятными природными факторами естественная вытяжка может оказаться неэффективной из-за недостаточного воздухообмена.

Искусственная вентиляция представляет собой специальное вентиляционное оборудование, эффективность работы которого не зависит от погодных условий. С помощью механической вентиляции воздух легко и быстро удаляется из помещения и жильё наполняется кислородом с улицы. Лучше всего делать искусственную вытяжку в сочетании с естественной.

Правильная работа вентиляционной системы

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Естественная вентиляция является самым распространенным способом воздухообмена в современных помещениях. Она представляет собой разведенную сеть воздушных каналов, подведенных к одному общему стояку дома. Такие каналы подводятся к каждой квартире, а их отверстия, выходящие в ванные комнаты и кухни, закрываются решетками. Разное давление и температура воздуха на улице и в комнате, сила ветра, щели во входных дверях и окнах способствуют образованию естественной вентиляции.

Если в квартире нет естественной вытяжки, то это грозит образованием затхлого, сырого и «тяжелого» воздуха.

В таком случае жильцам приходится открывать окна и форточки для дополнительного проветривания помещения. Однако это приводит к неэкономичному расходу тепла и электричества.

Чтобы подобные ситуации не возникали, вентиляция должна работать правильно. Правильную её работу рассчитывают методом кратности обмена воздушных масс, которая должна равняться 60 м³ на одного жильца.

Если в помещении нет должного естественного воздухообмена, то его необходимо оснастить принудительной вентиляцией.

Делать вентиляционную систему нужно таким образом, чтобы вентиляторы располагались в фальшпотолке или под самим потолком.

Квартира должна быть оборудована несколькими вентиляционными каналами: один предназначен для подачи воздуха в комнаты, а второй — для его вывода из жилья. Чаще всего для входа воздуха используют помещение, а для его вывода — санузлы или ванные.

Вентиляционные каналы проводить по помещению запрещено. Внутри квартиры, кроме самих вентиляционных решеток, не должны находиться и быть заметными никакие из элементов оборудования вентиляции.

Причины нарушения воздухообмена

Мусор. Самой очевидной и банальной причиной плохой работы вытяжки является засор вентиляционного канала. В таком случае следует снять решетку и осмотреть канал.

Если засор находится в пределах досягаемости, то его можно удалить вручную или с помощью пылесоса.

Если засор расположен слишком далеко, то ни в коем случае нельзя пытаться убрать его самостоятельно, поскольку владельцам квартир это делать запрещено.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Проверка работоспособности вентиляции

Куда же нужно обращаться при наличии засора в вентиляционном канале? Такими проблемами должна заниматься управляющая компания, которой принадлежит дом. Необходимо оповестить работников компании, которые с помощью груза, опущенного в шахту, пробьют канал до самой квартиры.

Причин засора шахты очень много: это может быть брошенная бутылка, мёртвая кошка, кирпич и т. д. Если удалить мусор с помощью груза не удаётся, то специалисты опустят в вентиляционный канал камеру на длинном шнуре и определят причину отсутствия вентиляции.

В некоторых случаях, когда обнаруженный засор удалить никак не получается, приходится разбирать шахту на том уровне, где находится мусор. Такие работы могут проводить только работники управляющих компаний, а все жильцы должны знать, куда обращаться при наличии серьёзных засоров в шахте.

Узнать, засорена шахта или нет, можно очень простым способом: поднесите зажигалку к вентиляционной решетке и посмотрите на пламя. Если огонь затягивается сквозняком в вентиляцию, значит тяга есть, и наоборот.

Несанкционированный ремонт. Иногда жильцы, делая ремонт, перекрывают соседям вентиляцию. Хотя это, в большинстве случаев делается не специально, по незнанию, но за незаконную перепланировку законом предусмотрены штрафные санкции.

Пластиковые окна. В некоторых случаях жильцы, страдающие от неприятных запахов, которые никак не выветриваются, не могут определить причину их возникновения.

Если в вентиляционной шахте нет засоров, а соседи не делали никаких ремонтов, то стоит обратить внимание на количество глухих пластиковых окон в квартире. Они закрываются настолько герметично, что не позволяют воздуху циркулировать от окна до вентиляционного отверстия.

Именно поэтому, устанавливая пластиковые окна, необходимо обеспечить для каждой комнаты хотя бы одно открывающееся окно и регулярно проводить проветривание комнат.

Вытяжка

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Если естественная вентиляция не может справиться со своей задачей, то необходимо знать, что сегодня существует много других эффективных решений, устраняющих проблему застоя воздуха и неприятных запахов в жилье. Одним из таких способов является принудительная вентиляция — вытяжка. Чаще всего она устанавливается в туалете или на кухне. Такие вытяжки включаются и выключаются по мере необходимости, а в ванной и туалете зачастую вытяжки включаются вместе со светом.

Приточные клапаны

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Если в помещении плохо работает вентиляция, то неплохим решением могут стать приточные клапаны. Для их обустройства в наружных стенах дома делаются дополнительные отверстия, через которые воздух будет поступать с улицы в помещение. Видов приточных клапанов достаточно много. Наиболее распространёнными являются модели, устанавливаемые между батареями и окнами, поскольку в этом месте клапаны практически не заметны. Приточный клапан состоит из регулируемой заслонки и наружной трубки-воздуховода, которая оснащена решеткой, предназначенной для предотвращения попадания в клапан мусора и дождевой воды. Кроме того, внутри помещения клапан закрывается звукоизоляционной коробкой.

Следует помнить, что циркуляция воздуха в помещении может быть нарушена из-за слишком плотно прилегающих к полу межкомнатных дверей.

В таком случае двери также следует оснастить вентиляционными решетками. Для этого в нижней части двери делаются отверстия, куда монтируются специальные решетки.

Правильно сделанная вентиляционная система дома, наличие вытяжек, приточных клапанов и зазоров между дверями и полом позволят жильцам чувствовать себя комфортно в своей квартире, даже если окна и входные двери будут постоянно закрыты.

Вентиляция в квартире: почему не работает? И что делать?

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

  • Распространенная ситуация: в квартире душно, от соседей тянет табачным дымом, окна запотевают, без свежего воздуха начинает болеть голова… При проветривании становится холодно, возникают сквозняки. Как же быть? И почему в квартире не работает вентиляция?

Системы вентиляции в многоквартирных домах, устройство:

Обычно вентиляция в многоквартирном жилом доме представляет собой общую шахту, идущую от первого этажа и до чердака, и небольшие каналы, соединяющие с ней каждую квартиру. При этом предполагается, что приток в квартирах должен осуществляться за счет неплотностей в деревянных оконных рамах, щелей в конструкции домов, а также при помощи открытых окон и форточек. Какие же возникают проблемы с вентиляцией? Из-за чего? И как их решить?

Проблема №1: не работает приток. Как проверить вентиляцию?

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Вентиляция – это пропорциональный воздухообмен. Приточка воздействует на вытяжку, «выталкивая» столько воздуха, сколько поступило. Но часто притока в наших квартирах попросту недостаточно. Причиной становится то, что в стремлении утеплить свое жилище практически все жители многоквартирных домов устанавливают пластиковые стеклопакеты. Окна с герметичными рамами, в отличие от деревянных, не пропускают воздух. Они, действительно, позволяют уменьшить шум с улицы, предотвращают возникновение сквозняков, выглядят эстетичнее. Но при этом мы остаемся без вентиляции. Как это проверить? Попробуйте приоткрыть окно, и к вентиляционной решетке приложить отрывок газетной бумаги или салфетки. Листок притянется. А если окно закрыть (то есть убрать приток) — салфетка тут же упадет на пол. То есть обеспечиваем приток = запускаем вытяжку. Однако держать окна или форточки постоянно открытыми – не лучшее решение, особенно в условиях уральского климата. Мы попросту запускаем «частичку улицы» в квартиру (со свежим воздухом, но при этом с холодом, а заодно с пылью и с шумом городских улиц).

Как решить проблему и впустить свежий воздух, не открывая окон?

Если причиной неработающей вентиляции является недостаточный приток, то поможет какое-либо приточное устройство. Сегодня таких много. Самое простое и недорогое — клапан КИВ-125 или КПВ-125. Такие нередко устанавливают в современных новостройках. Однако такая вентиляция не предотвращает потери тепла – пусть не столь же существенные, как при открытых окнах, но часть нагретого воздуха через вентиляционную шахту будет «выбрасываться» на улицу. В квартире станет прохладней. Еще один вариант — проветриватели (бризеры Тион) — они также выполняют приток, к тому же хорошо очищают воздух от грязи, пыли, выхлопных газов, да еще и подогревают его. Но и у них есть недостаток — существенное потребление электроэнергии (в режиме нагрева) и эффективное функционирование только при работающей вытяжке. Также можно установить приточные вентиляционные установки. Они обеспечивают приточным воздухом всю квартиру. Оптимальны для крупных объектов. Их основной недостаток — устанавливаются до проведения отделочных работ и также могут потреблять довольно много энергии. Но не забывайте, что все эти устройства будут эффективны только при исправной вытяжке!

Проблема №2: не работает вытяжка

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Если вентканал не перекрыт, а вытяжная вентиляция все равно не осуществляется (салфетка падает даже с открытыми окнами, не притягиваясь к вентиляционной решетке), причинами могут быть: — повреждение вентиляции кем-то из соседей, например, при ремонте (это также диагностируют жилищные конторы), — установка в квартире этажом выше или ниже оборудования, осуществляющего принудительную вытяжку через естественный вентканал. Например, мощного вентилятора, кухонной вытяжки и т.д. В этом случае у соседей отработанный воздух вытягивается хорошо (при достаточном количестве притока). Но воздушный поток становится настолько быстрым, что он создает воздушную заслонку и препятствует вытяжке из других квартир.

Как решить проблему и обеспечить вытяжную вентиляцию?

Попросите управляющую компанию проверить работу вытяжного канала, при необходимости сделать чистку. Если эти меры не помогли добиться желаемого эффекта — можно установить вытяжной вентилятор или другое устройство в канал вентиляции. Однако здесь также важно учитывать, что одной вытяжки без притока недостаточно. Кроме того количество приточного и вытяжного воздуха должно быть сбалансированным. И наконец, важно навредить соседям, перекрывая вентканал своей вытяжкой! Установка слишком мощного устройства или работающего 24 часа в сутки оправдана лишь на верхних этажах. Важно также помнить, что чем интенсивнее работает вытяжка, тем быстрее поступает приток, и тем холоднее становится в квартире. Воздух может даже не успевать загрязняться — настолько стремительно он будет улетать.

Как решить обе проблемы (и недостаточный приток, и плохую вытяжку)?

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Можно обойтись и без вентканала, и без форточек. В этом случае все тепло мы «запрем» в квартире. Проникновение посторонних запахов ограничим. А воздух будем обновлять при помощи специальных приточно-вытяжных устройств для вентиляции. Они позволят сохранить нагретый воздух зимой или прохладу летом. И при этом обеспечат эффективный воздухообмен в вашем жилище. Варианты таких устройств: 1) не требующие воздуховодов (децентрализованные) – например, клапан вентиляции с рекуператором. Два клапана, работая в паре, обеспечивают приток и вытяжку. 2) централизованные — вентиляционные установки с роторным рекуператором. Выполняют по одним воздуховодам – приток, по другим — вытяжку. Забирают отработанный воздух из кухни, санузла, ванной, и поставляют приточный, свежий и чистый – в жилые комнаты. И те, и другие устройства задерживают тепло из вытяжки, а затем передают его притоку, благодаря пластинам рекуператора. Недостаток такого способа один — при отключении электроэнергии можно остаться без вентиляции. Выход — установить источник бесперебойного питания. С качественной вентиляцией с надежными фильтрами воздух в квартире будет таким же свежим и чистым, будто вы живете за городом или в лесу. Ни окна, ни форточки открывать Вам больше не придется. Задать свои вопросы и получить консультацию специалиста можно по телефону: +7 (343) 214-84-40. Осуществляем поставку оборудования, проектирование и монтаж вентиляции в Екатеринбурге и в Челябинске (а также по области). Предоставляем скидки. Подробная информация – в офисах группы компаний «Терконт» и по телефонам. Видео:

Группа компаний Терконт копирование без ссылки на http://terkont.ru запрещено

Вентиляция квартиры: основные особенности и нормы

Эффективная, качественная вентиляция квартиры – необходимое условие здоровья, хорошего самочувствия, комфорта и удобства проживания. Согласно строительным нормативам необходим воздухообмен на уровне 3 м.куб/час на один кв.м площади комнат, но не меньше чем 30 м.куб/час для одного человека.

Существующие нормы вентиляции в квартире предусматривают, что для кухни с электроплитой необходимо 60, а с газовой 100 м.куб/час. Для ванной и туалета требуется по 25 м.куб/час. Редко встречающийся совмещенный санузел требует воздухообмен порядка 50 м.куб/час.

Естественная вентиляция, выполненная по приточно-вытяжному типу, обязательна для квартиры согласно СНиП. Такая система вентиляции в квартире включает выходы через вентиляционные решетки на вытяжные каналы кухни, туалета, ванной. Приток воздуха производится через открытые форточки, окна. Зимой воздухообмен осуществляется через щели неплотно пригнанных створок деревянных окон.

Для свободной циркуляции воздуха в квартире двери в комнаты и кухню должны иметь зазор с полом.

Вентиляция в квартире с окнами ПВХ

Герметичная конструкция пластиковых окон создает проблему с притоком воздуха. Возникает повышенная влажность с возможностью развития плесени. Становится вероятным вариант, когда один из вытяжных каналов переключается на приток воздуха, что нарушает естественный воздухообмен.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Естественная тяга каналов вытяжных возникает благодаря температурным различиям воздуха снаружи и внутри. Поэтому оттепель, жара резко снижают работоспособность естественного воздухообмена. Рассмотрим, как проверить вентиляцию в квартире и убедиться в ее эффективности.

Вентиляция квартир – проверка, устранение проблем

Для проверки тяги нарезаются полоски бумаги шириной 20…30 мм и длиной 200 мм. Удерживаем такую полоску на дистанции 50…70 мм от решетки вентиляционной. Полоска должна отклониться до касания с решеткой, но не втягиваться в нее. При этом уровень тяги считается нормальным.

Если полоска недостаточно отклоняется, выявляем причину снижения тяги. Следует открыть окно. Если тяга появилась, то шахта вентиляции исправна. Иначе шахта требует очистки.

При наличии желания проверить тягу путем отклонения горящего пламени спички или свечи следовать ему не нужно. Это опасно. В шахте вентиляции возможны скопления газа, тогда результаты проверки тяги пламенем будут катастрофическими. Несмотря на малую вероятность пренебрегать такой опасностью нельзя.

Естественная вентиляция квартиры с организованной вытяжкой обладает следующими важными преимуществами:

  • постоянное функционирование;
  • обеспечение безопасности, включая небольшие утечки газа;
  • отсутствие расхода электроэнергии;
  • высокая надежность;
  • долговечность;
  • практическое отсутствие эксплуатационных затрат.

Однако при всех преимуществах естественная система вентиляции в квартире обладает значительными недостатками:

  • зависимость от погодных условий;
  • необходимость достаточной высоты шахты вентиляции, порядка пяти метров;
  • снижение эффективности на последних этажах здания;
  • заметное снижение воздухообмена при жаре, оттепели;
  • необходимость периодической чистки, осуществляемой специалистами.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Что делать если не работает вентиляция в квартире

Если не работает вентиляция в квартире, нужно разбираться, что делать для восстановления нормативного воздухообмена. Первым делом требуется обеспечить необходимый приток воздуха. В случае пластиковых окон организуются приточные клапаны, используется режим микроциркуляции.

Далее следует проверить уровень тяги шахты вентиляции и при необходимости провести ее очистку. Имеющийся в зоне видимости мусор удаляется вручную. Это касается участка от вентиляционного канала квартиры до шахты общедомовой. Для его очистки:

  • снимаем решетку вентиляции;
  • освобождаем место и ставим стремянку;
  • на стену и пол подкладываем и закрепляем газеты;
  • вручную, используя перчатки, удаляем мусор из канала;
  • окончательную очистку проводим пылесосом;
  • очищаем решетку и монтируем ее на место.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Принудительная и комбинированная вентиляция квартиры

При принудительном воздухообмене поток воздуха организуется вентилятором. Принудительные системы вентиляции для квартиры выполняются:

  • приточного типа с подачей в помещения воздуха вентилятором через управляемую заслонку, фильтры, нагреватели, шумоподавитель;
  • вытяжного типа;
  • приточно-вытяжные комбинированные системы.

Принудительная вентиляция эффективна, не зависит от погоды, позволяет управлять параметрами температуры и влажности. Однако она энергозатратна, требует сложного монтажа и обслуживания, немалых расходов на оборудование и электроэнергию.

При исправном вытяжном канале повысить эффективность воздухообмена позволит принудительная вентиляция квартир с установкой осевых вентиляторов вытяжки на решетки воздуховодов. Для ванной используются вытяжные влагозащищенные вентиляторы.

Особенно эффективны модели с управлением от датчика влажности. Часть моделей работают с управлением от включения света. Продолжительность их работы управляется таймером.

Такие вентиляторы также часто монтируются на входе в шахту вытяжки туалета.

Ключевой источник загрязнения воздуха квартиры – кухонная плита. Обычная естественная вентиляция в квартире и на кухне не может предотвратить отложение жира на различных поверхностях, повышение влажности в процессе интенсивного приготовления на плите пищи. Лучшее решение – сочетание вытяжки естественного типа и принудительной специальной вытяжки над плитой.

Воздух от вытяжки плиты должен отводиться за наружную стену либо к отдельной вытяжной шахте. Перекрытие шахты естественной вытяжки недопустимо. Рециркуляционные вытяжки проблему не решают, так как не защищают от накопления угарного газа.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Монтаж вентиляции квартиры

Возможным является монтаж вентиляции в квартире своими руками при наличии соответствующего инструмента. Следует строго соблюдать требования паспортов оборудования и ТБ.

Установка приточного клапана осуществляется между батареей и подоконником:

  • сверлим под уклоном вниз наружу отверстия 0,6…0,7 см;
  • внутрь отверстия вставляем трубу клапана;
  • монтажной пеной устраняем зазор между трубой и отверстием;
  • устанавливаем наружную решетку;
  • к стене крепим короб клапана;
  • внутрь заводим шумопоглотитель;
  • ставим крышку короба.

Вентиляторы вытяжки подбираются по размерам входной решетки. Их монтаж производится в соответствии с требованиями паспорта. Для крепления используются саморезы. Воздухопроводы закрепляются хомутами через шпильки к потолку или на кронштейны к стене.

Секреты правильной вентиляции

О том, как избежать распространённых ошибок при устройстве вентиляции, какие простые меры позволят создать оптимальный микроклимат в доме и обеспечить сохранность его конструкций с помощью естественной вентиляции, рассказывает специалист.

В ентиляция — это организованный обмен воздуха в помещениях, создаваемый для удаления избытков теплоты, влаги, вредных веществ, накапливающихся в атмосфере помещений. С её помощью создают допустимые или оптимальные для человека микроклимат и качество воздуха.

Вам будет интересно  Вентиляция в квартире: тонкости системы и правила ее организации

Вентиляция нужна для защиты и сохранности зданий при различных природных и техногенных воздействиях и явлениях.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Какая бывает вентиляция?

Естественная вентиляция — самый распространённый вид воздухообмена за счёт разности плотности тёплого воздуха внутри помещения и более холодного снаружи. Этот вид вентиляции прост в устройстве и эксплуатации.

Принудительная, или механическая, вентиляция помещений обеспечивается использованием вентиляторов для движения воздуха. Она может быть приточной, вытяжной или приточно-вытяжной.

Смешанная вентиляция — сочетание принудительного и естественного способов воздухообмена.

Воздухообмен в жилых помещениях

Рекомендуемую величину воздухообмена определяют исходя из количества проживающих в помещениях людей, площади (объёма) помещений и вида вентиляции.

Для естественной вентиляции в помещениях, где на одного человека приходится не менее 20 м2 жилой площади, рекомендуется расход воздуха не менее 30 м3 в час (но не менее 35% от объёма всего помещения).

В строениях, где на одного человека приходится менее 20 м2 площади, воздухообмен должен составлять не менее 3 м3 воздуха в час на каждый квадратный метр жилой площади.

Как устроить вентиляцию в доме или в квартире?

Чаще всего в домах и квартирах устраивают смешанную вентиляцию с периодическим использованием принудительной вытяжной вентиляции в местах повышенной влажности и локального ухудшения газового состава воздуха (санузел, кухня, сауна, котельная, мастерская, гараж) в комбинации с естественной приточной и вытяжной вентиляцией.

Естественный приток воздуха в помещения обеспечивается при проветривании через открытые окна и двери (залповое проветривание) и инфильтрацию через щели и неплотности в ограждающих конструкциях, окнах.

В современных домах, где практически нет щелей в ограждающих конструкциях и окнах, воздух поступает через щелевые клапаны в верхней части оконных рам.

Это могут быть и обычные клапаны инфильтрации воздуха в наружных стенах, либо механические инфильтраторы, обеспечивающие как пассивный, так и принудительный приток воздуха, его очистку и нагрев при необходимости.

Для удаления воздуха при бесканальной вентиляции используют окна, форточки и фрамуги.

Удаление воздуха происходит либо за счёт разности плотности воздуха внутри и снаружи здания, либо за счёт разницы давлений с наветренной и подветренной стороны здания.

Такой вид вентиляции является самым несовершенным, так как воздухообмен в этом варианте наиболее интенсивный, его трудно регулировать, что приводит к сквознякам и быстрому снижению температуры воздуха внутри помещений.

Более совершенной схемой естественной вентиляции является схема с использованием вертикальных вытяжных вентиляционных каналов, располагаемых в толще внутренних стен или в приставных блоках у внутренних стен.

Для предупреждения промерзания, выпадения конденсата и ухудшения тяги вентканалы, проходящие через холодные чердачные помещения, надо хорошо утеплять. Для усиления тяги вентканалы на кровле оборудуют дефлекторами.

Приёмные отверстия для удаления воздуха естественной вытяжной вентиляции из верхних зон помещения размещают под потолком не ниже 0,4 м от потолка и одновременно не ниже 2 м от пола до низа отверстий, чтобы удалялся лишь тёплый загазованный воздух из зоны выше человеческого роста.

В домах с печами и каминами прокладывают отдельные вентканалы для подачи уличного воздуха к отопительным приборам, что позволяет избежать неприятностей, связанных с недостатком воздуха в зоне горения, возникновением обратной тяги, резким снижением концентрации кислорода, с необходимостью держать открытыми окна при работе печей и каминов.

Механическую вытяжную вентиляцию добавляют для мест скопления загрязнений воздуха (вытяжка над газовой плитой), в местах избыточной влажности (санузлы, сауны, бассейны), в кухне, соединённой с гостиной или столовой, в кухне без окна. Понадобится принудительная вентиляция и при очень низких уличных температурах (ниже -40°С), и в тех случаях, когда обмен воздуха в доме составляет менее пяти объёмов внутреннего пространства дома в час.

Полное отсутствие системы вентиляции

Как ни странно это звучит, основной ошибкой систем вентиляции в дачных домах является их полное отсутствие. Экономя на вентканалах, многие надеются, что проветривать дом можно будет через форточки или створки окон.

Однако эффективное проветривание не всегда возможно из-за природных условий и качество воздуха внутри дома быстро ухудшается, растёт влажность, появляется плесень. В помещениях без окон обязательно должна быть вентиляция.

Отсутствие притока воздуха

В современных почти герметичных домах со сплошным контуром пароизоляции, исключающим щелевую инфильтрацию воздуха, и плотными оконными рамами отсутствуют случайные источники инфильтрации воздуха. В таких домах требуется установка клапанов инфильтрации воздуха в стенах или щелевых клапанов в оконных рамах.

Отдельный приточный канал для уличного воздуха требуется для нормальной и безопасной работы каждой печи или камина.

Причём подавать воздух нужно именно с улицы, а не из подполья, где могут скапливаться радиоактивные почвенные газы.

Если отдельного канала для печи или камина не предусмотрено, то потребуется установка механической приточной вентиляции, постоянно работающей в помещении во время протопки печи.

Межкомнатные двери без зазоров снизу или без решёток

При организации естественной вентиляции менее загрязнённый воздух движется от источников инфильтрации или открытых мещениях с более загрязнённым воздухом (кухни и санузлы). Для свободного движения воздуха необходимы зазоры под дверьми (S = 80 см2) и вентрешётки на дверях в санузлы (S = 200 см2) для подачи свежего воздуха.

Воздушное сообщение с лестничными клетками или соседскими квартирами

Через негерметизированные каналы для прохода труб и коммуникаций, через розеточные коробки и замочные скважины вместо свежего атмосферного воздуха в квартиру инфильтрируется загрязнённых воздух с лестничных клеток или соседних квартир.

Установка вентканалов в наружных стенах, их проход через неотапливаемые помещения без утепления

В результате охлаждения или промерзания вентканалов ухудшается тяга, на внутренних поверхностях образуется конденсат. Если воздуховоды размещаются у наружной стены, то между наружной стеной и воздуховодом оставляют воздушный или утеплённый зазор не менее 50 мм.

Два и более вытяжных канала в удалённых друг от друга местах дома, горизонтальные участки воздуховодов

Наличие разных удалённых друг от друга вентиляционных каналов снижает эффективность вентиляции, так же как и наклон вентканалов на угол более 40° от вертикали. Горизонтальные участки воздуховодов требуют установки дополнительных канальных вентиляторов.

Подключение вытяжки над плитой к вытяжной канальной вентиляции на кухне с заделкой отверстия вентканала

Одна из самых распространённых ошибок самодеятельных строителей и шабашников. В результате вытяжка воздуха из кухни прекращается, запахи распространяются по квартире. Подключение вытяжки должно осуществляться с сохранением приточной решётки вытяжного канала с установленным обратным клапаном для предупреждения заброса вытяжного воздуха обратно в кухню.

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Удаление воздуха из санузлов через стену на улицу, а не через вертикальный вентканал

В холодное время воздух может не удаляться через сквозной канал, а, наоборот, поступать в санузел. При использовании вытяжного вентилятора в такой схеме, его лопасти могут обмерзать.

Общий вентканал для двух смежных помещений

Воздух может не выводиться наружу, а перемешиваться между помещениями.

Общий вентканал для помещений на разных этажах

Возможен заброс загрязнённого воздуха с нижнего этажа на верхний.

Отсутствие отдельного вентканала для помещений на верхнем этаже

Приводит к ухудшению качества воздуха (повышенная влажность, температура, загрязнения) на верхнем этаже.

Отсутствие отдельного вентканала для помещений нижнего этажа

Загрязнённый воздух с нижнего этажа поднимается на верхний, препятствуя притоку свежего воздуха из атмосферы.

Отсутствие вытяжного вентканала в помещениях без окон, за двумя дверьми от ближайшего окна

Застой воздуха в помещении, нарушение перетока воздуха в соседние помещения.

Вывод вентканала на чердак — «чтобы теплее было»

Распространённое заблуждение самостройщиков, приводящее к ухудшению вентиляции и увлажнению подкровельных конструкций. Фатальная ошибка при невентилируемом чердаке.

Прокладка воздуховодов из технических помещений, котельной и гаража через жилые комнаты

Возможна утечка загрязнённого воздуха в жилые помещения.

Отсутствие естественной приточной и вытяжной вентиляции подвалов

Подвалы, как места потенциально повышенной влажности и концентрации радиоактивных почвенных газов, должны получать атмосферный воздух по приточному воздуховоду и иметь отдельный вытяжной канал естественной вентиляции. В радоноопасных районах вытяжная вентиляция из подвалов должна иметь изолированный от остальных вентканал с механическим побуждением.

Отсутствующая или недостаточная вентиляция холодных подполий

В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2. В радоноопасных районах суммарная площадь продухов для вентиляции подвала должна составлять минимум 1/100-1/150 от площади подвала

Вентиляция в квартире (приточная, принудительная, вытяжная): как сделать, почему не работает

Если у вас есть вопросы, если Вам необходимо установить вентиляцию, мастера компании «ЭЛИТ климат» квалифицированно проконсультируют Вас по всем вопросам.

Установка правильной вентиляции в квартире

Просто составить проект недостаточно. Надо еще правильно выполнить установку избранного оборудования своими руками. Для этой цели стоит учитывать рекомендации изготовителей. При монтаже принудительной вентилирующей системы можно сделать как комплекс в виде единого блока, так и наборную конструкцию. В последнем случае работу системы улучшит применение калорифера и автоматических компонентов.

Определять величину воздуховода можно с учетом часового расхода воздуха, скорости его потока и основного конструкционного материала. Нормальная скорость перемещения воздуха в трубах составляет от 150 до 800 см за 1 секунду. Если канал изготавливается из черной стали, ее шероховатость резко увеличивает аэродинамическое сопротивление. При самой установке начинают с выяснения высоты, на которой фиксируется труба.

Крепеж воздуховода выполняется на стену. Хомутом опутывают трубы, после чего оценивают точность линий расположения. В потолке сверлится отверстие, крепится один из концов хомута. Во второе такое же отверстие монтируют второй конец, добиваясь горизонтального расположения воздуховода. Усиленная фиксация трубы производится в 150-200 см от хомута. Если трубопровод сборный, закреплять его потребуется на начале и конце всех секций, а сами секции прикручивают друг к другу на винты.

Каждый вынужденный горизонтальный участок оснащают вентиляторами. Выбирать, где их расположить, а также определять конкретную модель должны специалисты. При установке клапанов притока их надлежит утеплять без оставления щелей. Корпус снабжается устройством, гасящим шум. Наружная часть трубы прикрывается решеткой.

Виды жилых зданий

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Вентиляция снип нормы

Естественная и принудительная вентиляция на кухне – что выбрать?

Гигиенические обоснования в СанПиН 2.1.2.2645

Сборник диктует гигиенические требования к вентиляционному устройству дома, внутреннему климату, состоянию воздуха. В соответствии с его нормами не допускается выход загрязненной смеси из кухонь и санузлов в общем вентканале с жилыми комнатами.

Шахты вытяжной вентиляции возвышаются над коньком кровли или плоской крышей на высоту не менее 1 метра.

Высота вентиляционных стояков, возвышающихся над кровлей определяется по расстоянию между ними и коньковым ребром. Если оно меньше 1,5 м, то канал должен быть выведен не меньше чем на 0,5 м над коньком

Перечислены допустимые нормы температуры, относительной влажности, быстроты передвижения воздуха в помещениях дома в холодный и теплый сезоны года.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Воздухообмен в квартире, как естественный процесс

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

  • Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
  • В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

  1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
  2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
  3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

При выборе места установки клапана необходимо учитывать следующие моменты:

  • легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
  • правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
  • возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире

Достоинства приточной вентиляции

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки

Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Приточные клапаны

Установка оконных отверстий актуальна лишь в тех случаях, когда кислородом обеспечивается комната или квартира. Если потребности в чистом воздухе более высокого порядка (как в случае с офисом, кухней или большим загородным коттеджем), эффективнее использовать стеновые приточные клапаны. Современные модели комплектуются интегрированными калориферами для нагрева приточных масс, поступающих в квартиру.


Дому требуется чистый воздух

Эффективная вентиляция для квартиры обеспечивается за счёт монтажа гибких клапанов углового типа. Для помещений с высокой нагрузкой лучше всего подходят прямоточные каналы, изделия. Часто их совмещают с фильтрами и даже увлажнителями кислорода. Функционируют они круглосуточно.

Особенности проверки

Теперь рассмотрим, как проверить вентиляцию в квартире и принять решение о необходимости проведения ремонтных мероприятий. Система организована так, чтобы в каждую квартиру выходил отдельный отвод от общего канала для притока свежего и вытяжки старого воздуха.

Если все сделано правильно, вентиляция должна работать без сбоев и своевременно обновлять воздух в помещении. Но на практике мощности существующей вентиляции может не хватать. Вопрос в том, как правильно убедиться, что система функционирует, или подтвердить подозрение, что в квартире нет вытяжки вовсе. Варианта два:

  • Откройте форточку в любой из комнат, после чего поднесите к отверстию вентиляционного канала салфетку или листок бумаги. В случае его удерживания на поверхности, все в норме. Если «инструмент» упал, вывод один — кондиционирование квартиры не производится, то есть мощности вытяжной системы недостаточна или ее нет вовсе. В такой ситуации единственным выходом является очистка каналов или дополнительная установка вентиляции в квартире.
  • Возьмите источник пламени (это может быть свечка или спичка), после чего поднесите ее к проему в вентиляционном канале. Активное смещение огня в сторону отверстия подтверждает исправность системы. Если не работает вентиляция, пламя не будет перемещаться вовсе. Спасение также находится в очистке забитых каналов.

Правила установки вытяжки в кухонном помещении

При установке газовой плиты в частном доме или в квартире обойтись естественным вентилированием будет довольно сложно, поэтому следует выполнить монтаж вытяжного устройства, которое обеспечит принудительную вентиляцию для газовой плиты, размещенной в кухне.

Установка такого оборудования не составит особого труда, но для облегчения своей работы следует обратить внимание на ряд правил:

  1. Вытяжки различных газов и запахов из кухни могут быть выполнены из самых разных материалов, но самым оптимальным вариантом будет прибор, обладающий корпусом из алюминия.
  2. Согласно нормам фильтрационное оборудование, размещенное в вытяжном устройстве, необходимо очищать не реже чем один раз в 6 месяцев.
  3. Нет необходимости выкладывать огромные суммы денег для покупки мощного вентилятора. Это связано с тем, что существует вероятность того, что воздуховоды просто не рассчитаны на подобную мощность и будут не в состоянии справиться с потоком вводимых воздушных масс, а это спровоцирует попадание вредных газов и неприятных запахов в другие комнаты жилого помещения.
  4. Всегда следует помнить, что даже самые качественные воздуховоды рано или поздно подвергаются загрязнению. Поэтому прежде чем наводить справки об обустройстве новой вентиляционной системы, следует детально ознакомиться с тем, нет ли возможности привести в должный вид уже существующую систему вентиляции. В этом случае необходимо взять чистый лист бумаги и приложить его к отверстию, предназначенному для отвода воздуха. Если лист прилипнет к решетке, то это свидетельствует о том, что воздуховод функционирует должным образом и гораздо лучше будет немного его модернизировать, нежели устанавливать новую вентиляцию.
  5. Если по своей площади кухонное помещение превышает показатель в 15 м2, то просто не обойтись без второго канала для вытяжки воздуха.

Если же вы впервые сталкиваетесь с особенностями монтажа вентиляционной системы в кухне с газовой плитой, то вам следует обратиться за помощью к газовщикам, они не сделают данную работу, но могут посоветовать, где разместить воздуховоды и прочие элементы вентиляции.

Вентиляция кухни

Кухня, чаще других комнат, нуждается в дополнительной вентиляции. Выполняя монтаж вентиляции в квартире, стоит сразу задуматься об установке кухонной вытяжки. Вытяжки бывают разных видов:

Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире Установка правильной вентиляции в квартире


Строение вентиляции для кухни

  1. Подвесные;
  2. Встраиваемые;
  3. Каминные.

Самым простым и дешевым вариантом являются подвесные модели, однако в них необходимо периодически менять угольные фильтры. Встраиваемые модели более мощные и оснащены многоразовым, моющимся фильтром из тонкого алюминия. Каминные или купольные вытяжки самые мощные, чаще всего их устанавливают в больших квартирах и домах.

Источник http://extraslots.ru/calculation/pritochno-vytyazhnaya-ventilyaciya-v-kvartire-chto-takoe-pritochnaya-ventilyaciya-v/

Источник http://xn--80anhrcladek5a8h.xn--p1ai/remontnye-raboty/ventilyatsiya-v-kvartire-pritochnaya-prinuditelnaya-vytyazhnaya-kak-sdelat-pochemu-ne-rabotaet.html

Источник http://odstroy.ru/ventilacia-v-kvartire-normy-i-trebovania-vidy-uslovia-dla-vytazki/

Источник

X

Читайте также:

Добавить комментарий

Ваш адрес email не будет опубликован.

5 × два =
