Шпунтовое ограждение котлована: что проверить до заказа и погружения

Шпунтовое ограждение часто воспринимают как временную стенку: погрузили стальные элементы по периметру, разработали котлован, выполнили подземную часть и извлекли металл. На практике это расчетная система, которая взаимодействует с грунтом, водой, распорками, анкерами и соседней застройкой. Ошибка в одном из звеньев проявляется перемещением стенки, притоком воды или невозможностью продолжить разработку грунта по запланированной схеме.

Поэтому вопрос «сколько нужно тонн шпунта» появляется в конце, а не в начале подготовки. Сначала определяют геологию, глубину, внешние нагрузки, допустимые деформации и технологию погружения. Затем проектировщик назначает сечение, длину, замки, обвязку и этапы раскрытия котлована. Только после этого можно собирать корректную спецификацию.

Производственные решения, сварные элементы и комплектацию удобно обсуждать с поставщиком шпунтовых ограждений, но расчет устойчивости и влияния на окружающую застройку должен быть частью проекта. Завод отвечает за соответствие изготовленных деталей документации, а строительная организация — за соблюдение технологии погружения и разработки.

С чего начинается проект

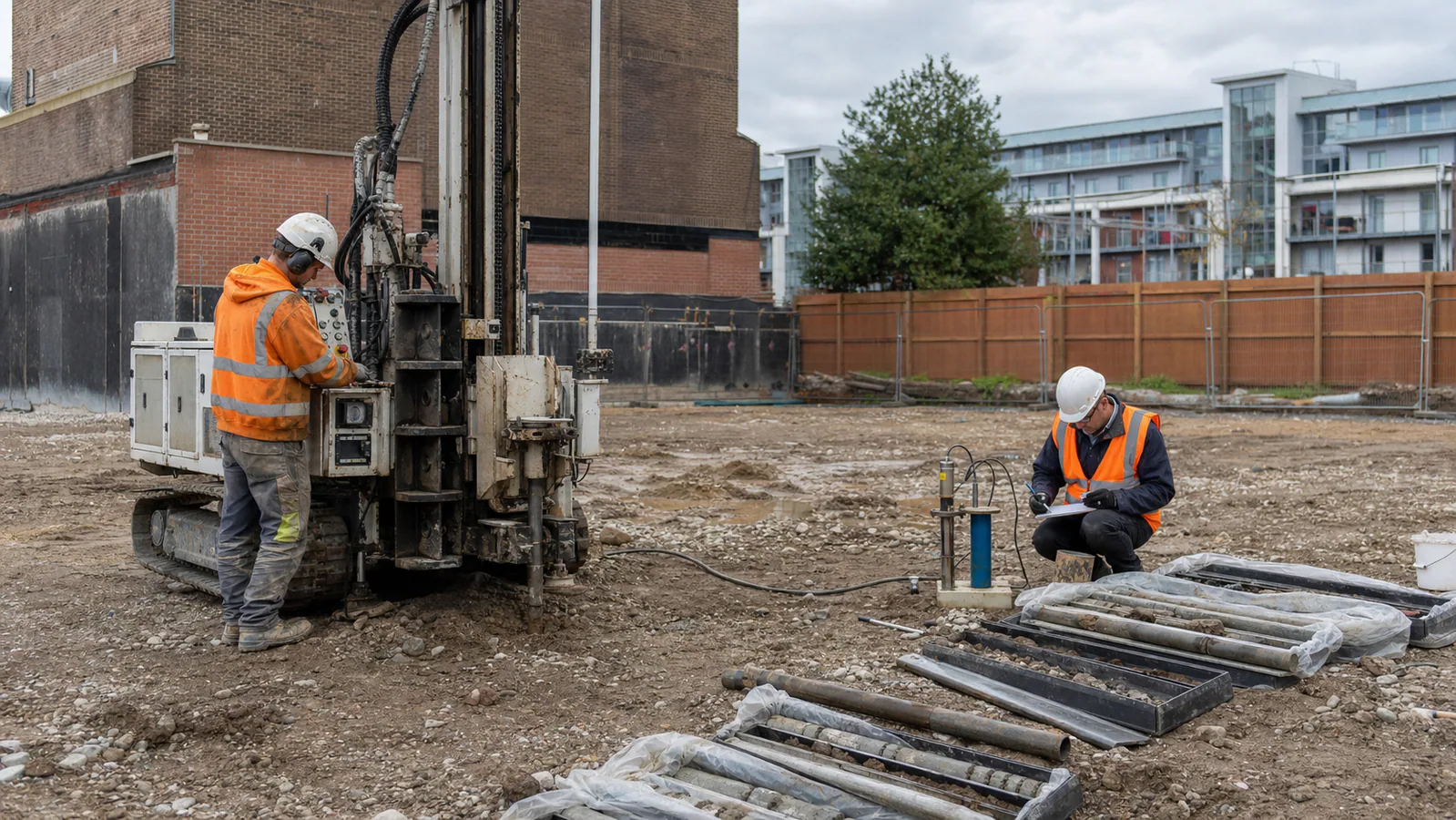

Первый источник данных — инженерно-геологические изыскания. Важны слои грунта, их прочностные и деформационные характеристики, уровень подземных вод, наличие слабых прослоек и включений. Одной скважины на большой площадке может быть недостаточно: условия по углам котлована способны заметно отличаться.

Второй блок — геометрия и окружение. Проектировщик учитывает глубину, форму периметра, расстояние до зданий, дорог, сетей и фундаментов. Внешняя нагрузка от склада материалов, крана или движения транспорта может влиять на стенку сильнее, чем собственный вес ближайшей конструкции.

Третий блок — допустимые перемещения. Для свободной площадки и котлована в плотной городской застройке критерии различаются. Если рядом чувствительный фундамент или действующая коммуникация, требуется более жесткая система и программа мониторинга.

Выбор схемы удержания

Консольная шпунтовая стенка удерживается за счет заглубления в грунт. Такая схема проста по организации пространства, но применима не для любой глубины и геологии. При увеличении глубины растут изгибающие моменты и перемещения, поэтому появляются распорки, подкосы или грунтовые анкеры.

Распорная система занимает часть котлована и влияет на разработку грунта. Положение поясов и распорок нужно увязать с будущими конструкциями, проходом техники и последовательностью бетонирования. Если распорка оказалась на пути башенного крана или перекрытия, переделка будет сложной.

Анкерная схема освобождает внутреннее пространство, но требует территории за пределами котлована и учета чужих участков, коммуникаций и правовых ограничений. Сам факт технической возможности пробурить анкер не означает, что его можно вывести под соседнее здание.

Вопросы, которые нужно закрыть до расчета

• какова глубина котлована и отметка дна по этапам;
• какие грунты и подземные воды встречаются по периметру;
• какие нагрузки действуют у бровки;
• какие перемещения допустимы для соседних объектов;
• можно ли разместить распорки или анкеры;
• останется ли шпунт в грунте или будет извлечен;
• какие ограничения по шуму и вибрации действуют на площадке.

Сечение и длина шпунта

Сечение выбирают по расчетному моменту, жесткости, условиям погружения и герметичности замков. Более тяжелый профиль не всегда решает проблему: он может потребовать мощной установки и увеличить стоимость без устранения слабого места в распорном узле. Решение рассматривают как систему.

Длина определяется не только глубиной котлована. Нижняя часть должна обеспечить расчетное защемление, противодействовать выпору и фильтрации в принятых условиях. Если есть слабый водонасыщенный слой, погружение «чуть ниже дна» может быть недостаточным.

Нужно учитывать доступную мерную длину, перевозку и возможность наращивания. Сварной стык шпунта проектируют и выполняют по технологии, обеспечивающей передачу усилий и прохождение замка. Случайная накладка на площадке способна мешать погружению или создать концентратор напряжений.

Углы, примыкания и замыкание контура

Прямая стенка повторяется и хорошо поддается разбивке. Основные трудности сосредоточены в углах, поворотах, местах примыкания к существующим конструкциям и точке замыкания контура. Геометрия шпунтовых элементов дискретна, поэтому периметр не всегда собирается точно по архитектурным размерам без специальных решений.

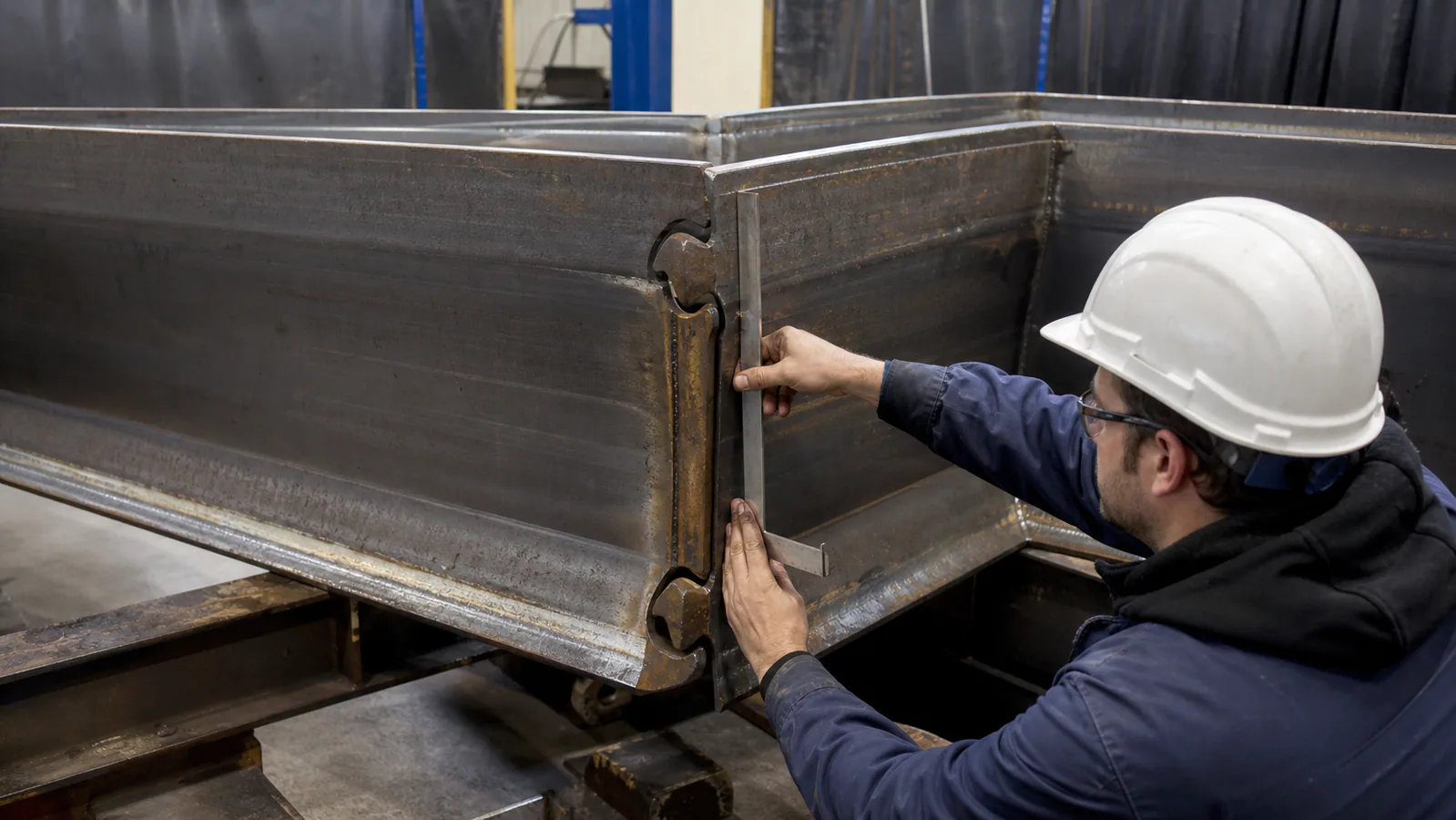

Угловой элемент или сварная комбинация должны быть показаны на чертеже. Важно проверить ориентацию замков и технологию погружения. Если угол изготовлен зеркально, исправление на площадке потребует резки и сварки в неудобных условиях.

Замыкающий элемент часто подгоняется по факту, но диапазон подгонки и способ соединения нужно продумать заранее. Иначе к концу работ накопленная ошибка окажется больше допустимой, а последний шпунт не войдет в контур.

Обвязочные пояса и распорки

Пояс распределяет нагрузку от стенки на распорки или анкеры. Он должен плотно и расчетно взаимодействовать со шпунтом. Местные зазоры, случайные подкладки и непроектная сварка меняют передачу усилий. Детали крепления пояса показывают в рабочих чертежах.

Распорки работают на значительные продольные усилия и требуют устойчивости. Их узлы должны позволять монтаж в заданной последовательности, а при необходимости — предварительное включение в работу. Опорные столики, косынки и замковые детали изготавливают комплектно и маркируют по участкам.

Особенно важно определить момент установки каждого яруса. Нельзя сначала разработать котлован до полной глубины, а затем вспомнить о распорке. Этапность расчета должна совпадать с проектом производства работ.

Как выбрать технологию погружения

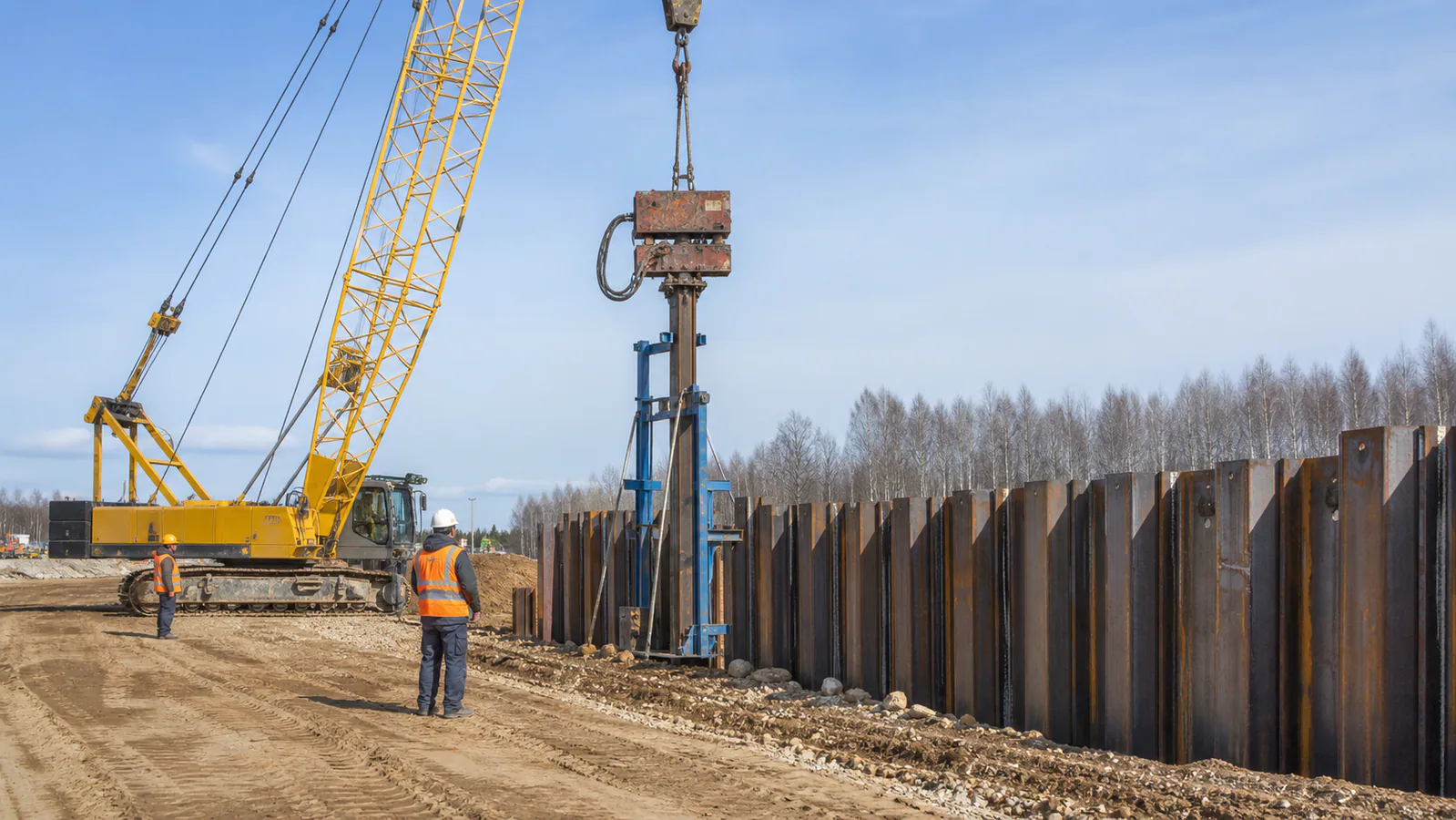

Вибропогружение производительно, но создает вибрацию и шум. Статическое вдавливание мягче для плотной застройки, однако требует подходящей техники и условий опирания. Ударный способ применяется с учетом профиля, грунта и ограничений площадки. Универсальной технологии нет.

Пробное погружение позволяет проверить фактическое сопротивление и поведение замков. Оно особенно полезно при неоднородных грунтах или риске встретить включения. Если элемент резко остановился, силовое продолжение без оценки причины может деформировать замок или отклонить стенку.

Направляющая рама помогает сохранять положение и вертикальность. Первый элемент задает геометрию следующей цепочки, поэтому ошибка на старте быстро накапливается. Контролировать нужно и плановое положение, и наклон, а не только достигнутую отметку.

Условие Что учитывать при выборе метода Основной риск Плотная городская застройка Допустимые вибрации и шум, состояние соседних зданий Осадки и жалобы на воздействие Плотный грунт с включениями Предварительное рыхление, лидерное бурение, мощность установки Отказ или повреждение замка Высокий уровень воды Замки, глубину заделки, водопонижение Фильтрация и размыв грунта Стесненная площадка Габариты техники и порядок подачи элементов Невозможность работы у части периметра Повторное использование Сохранность профиля при погружении и извлечении Деформации, мешающие следующему циклу

Вода и герметичность

Замки шпунта уменьшают приток воды, но не превращают стенку в абсолютно герметичную мембрану. Фактическая водопроницаемость зависит от типа профиля, состояния замков, технологии погружения и грунта. В проекте предусматривают допустимый приток и меры водопонижения.

Поврежденный или загрязненный замок может не соединиться на полную длину. Перед погружением элементы осматривают, а при необходимости очищают и подготавливают. Герметизирующие материалы применяют по проектному решению и с учетом условий погружения.

Особенно опасна не сама вода, а вынос частиц грунта. Локальная течь рядом с фундаментом может вызвать просадку. Поэтому места притока наблюдают, а не просто откачивают воду мощнее. Причину нужно определить и устранить согласованным способом.

Мониторинг деформаций

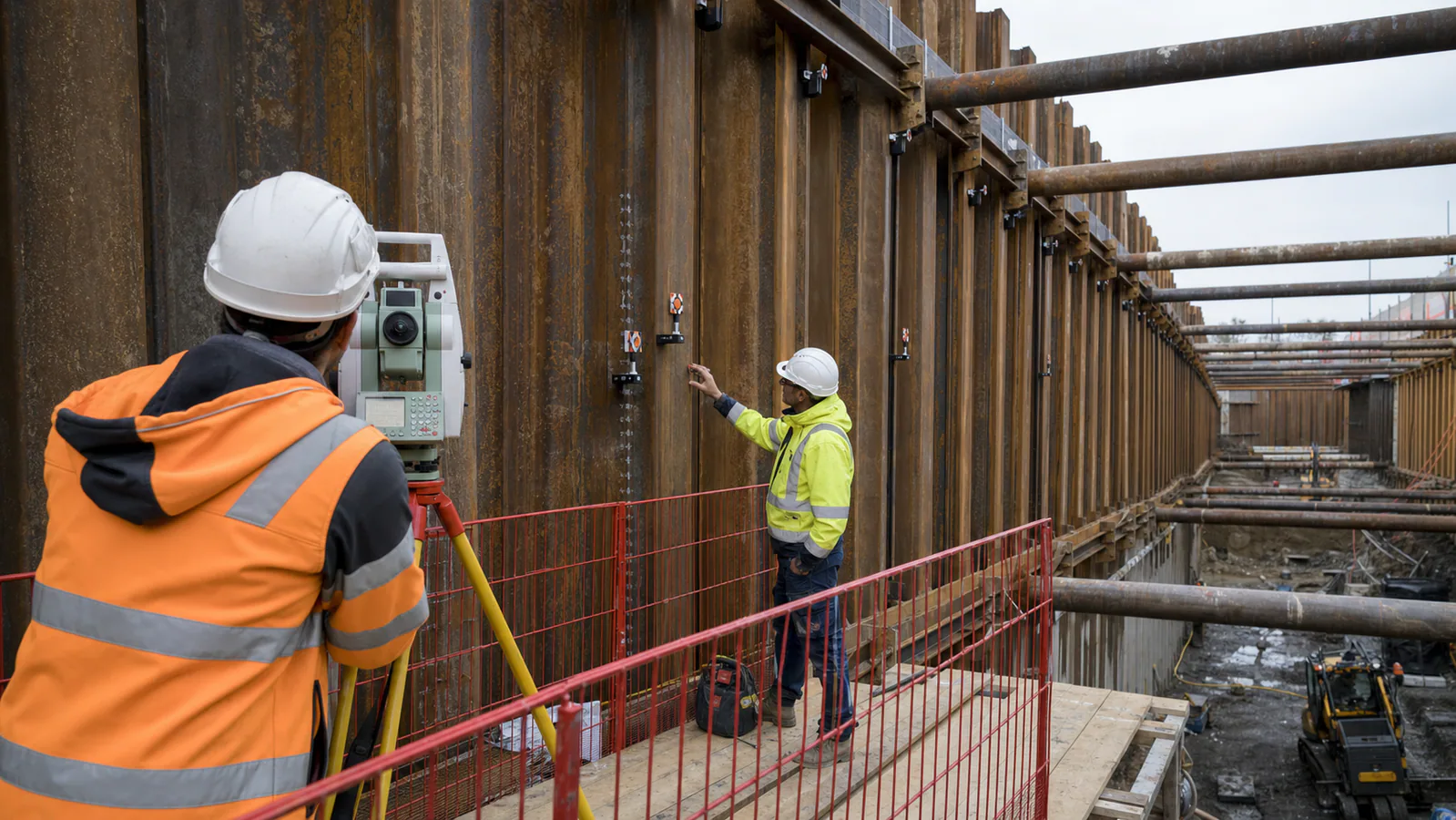

Наблюдение начинают до разработки котлована, чтобы иметь исходные отметки. Контролируют положение шпунтовой стенки, осадки окружающей территории и состояние соседних конструкций. Состав программы зависит от риска и требований проекта.

Важны не только абсолютные значения, но и скорость изменения. Небольшое стабильное перемещение может быть допустимым, а ускоряющаяся деформация требует реакции. Пороговые уровни и действия при их достижении определяют заранее: усиление, остановка разработки, установка дополнительной распорки или пересмотр водопонижения.

Измерения должны быть связаны с этапами работ. Отчет «раз в неделю» мало помогает, если за это время котлован углубили на несколько метров. Ответственный специалист сопоставляет данные с фактической последовательностью.

Извлечение и повторное использование

Если шпунт планируется извлекать, это учитывают при выборе профиля, способе сварки и организации площадки. После бетонирования подземной части доступ для техники может быть ограничен. Также нужно оценить, не повредит ли извлечение прилегающий грунт и конструкции.

Профили после работы очищают и осматривают. Проверяют прямолинейность, замки, локальные деформации и состояние сварных стыков. Формальный пересчет по штукам не показывает пригодность к следующему объекту.

Повторное использование экономически выгодно только при управляемой логистике и учете состояния. Поврежденный элемент способен замедлить погружение следующей стенки сильнее, чем экономия от его повторного применения.

Что передать производителю

1. План и разрезы ограждения с отметками и этапами.
2. Спецификацию шпунта, угловых и замыкающих элементов.
3. Чертежи поясов, распорок, кронштейнов и монтажных деталей.
4. Требования к материалам, сварке и контролю.
5. Условия маркировки, разбивки на захватки и поставки.
6. Данные о транспортных ограничениях и очередности погружения.

Итог

Шпунтовое ограждение надежно только как целая система: грунт, профиль, замки, пояса, распорки, технология разработки и мониторинг. Закупить правильный тоннаж недостаточно. Нужно обеспечить соответствие расчетной схеме и реальной последовательности работ.

Чем раньше согласованы геология, углы, замыкание контура, способ погружения и комплектация обвязки, тем меньше решений придется принимать у открытого котлована. Подготовка занимает время на старте, но защищает самый дорогой ресурс стройки — возможность безопасно продолжать работу по графику.
