Как подключить полотенцесушитель к системе отопления

Правильное подключение полотенцесушителя к системе отопления – проверенные варианты и способы

Схема подключения полотенцесушителя к системе отопления за последние десятилетия претерпела несколько значительных изменений. Используя эти новшества, удалось добиться заметного увеличения эффективности этого важного элемента.

Традиционные варианты установки полотенцесушителя

Для начала нужно выяснить, в каких случаях ранее применялись полотенцесушители.

Схема подключения в многоквартирном доме

Целью строительства далеких от совершенства «хрущевок» были в основном идейные мотивы — таким образом удавалось добиться расселения бараков и коммуналок. Для обогрева вновь построенных жилых массивов применялось исключительно централизованное отопление. Как правило, в ванной радиатор делали совмещенным с полотенцесушителем. Подобный подход имел как сильные, так и слабые стороны.

  • Полотенцесушитель дополнительно отапливал помещение.
  • Его включали только на зиму, параллельно с отоплением. При наступлении тепла прибор отключался.
  • Громоздкость конструкции.
  • За его использование приходилось доплачивать.

Данная схема подключения полотенцесушителя к системе отопления предусматривала наличие дополнительного трубопровода в подвале. В результате приходилось жертвовать лифтом и мусоропроводом.

Применялись два варианта коммутации полотенцесушителя к отопительному контуру и его размещения в жилище:

  1. В раздельных санузлах. В этом случае местом установки выступала смежная стена между туалетом и ванной комнатой. Из подвала подающую трубу подачи заводили в квартиру на первом этаже. Далее, пройдя весь подъезд, через квартиру на последнем 5-м этаже она оказывалась в соседней квартире. Проследовав через все этажи, труба спускалась обратно в подвал. Запорная арматура в квартирах не применялась ни в каком виде: вентилями были оснащены только подвальные участки подающей и обратной трубы.
  2. В смежных санузлах. Здесь полотенцесушитель размещался на стене возле умывальника. Важно понимать, что такой способ подключения считался наиболее сложным из-за неудобств совмещенного помещения.

Самыми распространенными сериями «хрущевок», где полотенцесушители коммутировались не с горячим водоснабжением, а с отопительной системой, являются:

  • 1-434С – годы возведения 1958-1964.
  • 1-434 – годы возведения 1958-1967.
  • 1-335 – годы возведения 1963-1967.

Как подключить полотенцесушитель в частном доме

В 60-х годах частные дома не обеспечивались горячей водой из центральных магистралей. В основном применялись автономные системы на основании дровяных котлов типа «Титан», которые нуждались в предварительной растопке.

Причины, почему подобная схема подачи горячей воды не могла оснащаться полотенцесушителем, следующие:

  1. Особенности конструкции. Врезка крана осуществлялась непосредственно в корпус аппарата, поэтому труба для сушки белья попросту отсутствовала.
  2. Временные ограничения в работе обогревающего приспособления. Одна порция дров могла обеспечить только нагрев воды в баке.

Установка водяного полотенцесушителя стала возможна только после того, как в частном секторе стало использоваться водяное отопление:

  • В старой схеме, как подключить полотенцесушитель к системе отопления, применялась прямая коммутация к отопительному котлу.
  • В настоящее время полотенцесушитель в частном домовладении является частью общей схемы, куда, кроме него, входят также батареи и система теплый пол.

Переустановка и обслуживание

С появлением современных технологий вопрос о том, можно ли подключить полотенцесушитель к отоплению в «хрущевках», отпал. Чаще всего это решается демонтажем старого полотенцесушителя и установкой электрического. Для реализации данного решения существует одно серьезное условие: остальные жильцы подъезда должны провести в своих квартирах аналогичную переустановку. Иначе придется спрямить трубу для обеспечения водоснабжения соседних жилищ.

Кроме того, соответствующие органы должны выдать разрешение на проведение демонтажных работ: самовольное переустройство отопительных контуров может повлечь за собой серьезные штрафы. Гораздо меньше проблем возникает при подключении к горячему водопроводу полотенцесушителя бокового типа коммутации.

Нержавеющий полотенцесушитель

Проще всего решить вопрос как подсоединить полотенцесушитель к отоплению методом замены старого элемента на более современное нержавеющее изделие.

Данное решение имеет целый ряд преимуществ:

  1. Нет нужды в переустройстве отопительной системы.
  2. Уровень нагревания такого прибора намного выше.
  3. Прибор имеет высокие декоративные характеристики.
  4. Материалов тратится очень мало.

Однако тот факт, что полотенцесушитель сможет обогревать только во время отопительного сезона, является серьезным недостатком.

Наглядный пример подключения к системе отопления

Для наглядности можно разобрать пример, как правильно подключить полотенцесушитель к отоплению в квартире.

Порядок работы следующий:

  • Объем работ. Речь идет о замене старого полотенцесушителя более современным нержавеющим изделием из нержавейки, без изменения схемы отопления дома.
  • Демонтаж. Для снятия старого прибора его можно попросту срезать болгаркой. После этого нарезается резьба на трубе, для чего понадобится ручной клупп.
  • Установка полотенцесушителя из нержавейки. На поверхности стены нужно сделать предварительную разметку размещения прибора. Для сверления крепежных отверстий используется перфоратор.
  • Предварительная фиксация. Используя линейку и карандаш, намечают место размещения полипропиленовой трубы на 0,5 дюйма.
  • Сварка труб. Используя паяльник, организовывается новая подводка к полотенцесушителю. Также проводится установка шарового крана. Если керамическая плитка еще не уложена, нержавеющий змеевик рекомендуется установить по окончанию отделочных работ.

В результате удалось достигнуть:

  1. Неизменности системы отопления. Конструктивные преобразования были сведены к минимуму. Была проведена только замена полотенцесушителя и дополнительная установка двух кранов. Наличие этих элементов дает возможность в случае возникновения протеканий быстро перекрыть подачу воды.
  2. Ванная комната стала гораздо привлекательнее. Громоздкую трубу заменила красивая нержавеющая «змейка». В продаже представлено достаточное количество вариантов конструкции, так что подбор наиболее подходящего решения для конкретного дизайна ванной комнаты обычно не вызывает проблем.
  3. Наличие принудительной вентиляции позволит полотенцам высыхать за короткий промежуток времени.

Благодаря этому описанию, как подключить полотенцесушитель к двухтрубной системе отопления, при наличии соответствующих навыков вполне допускается самостоятельная реализация этой процедуры. Лучше всего спланировать работу в летнее время: тогда не придется перекрывать весь стояк контура.

Помимо самого полотенцесушителя для установки и подключения потребуется минимум 3 шаровых крана и труба из нержавеющей стали для монтажа байпаса, а также фитинги и материал для герметизации и защиты соединения.

Байпас представляет собой перемычку между выходными и входными патрубками при последовательной врезке в трубы отопления в многоквартирных домах. Кроме того, благодаря байпасу намного проще снять полотенцесушитель для ремонта или отключить либо установить терморегулятор, если возникнет подобная необходимость.

Основные требования к байпасу при монтаже – диаметр меньше диаметра подводки не менее чем на 5-6 мм и максимально близкое расположение к прибору для эффективного нагрева. Кроме того, в многоквартирных домах категорически нельзя устанавливать в байпас запорный вентиль, чтобы случайно не перекрыть воду по стояку выше.

Подготовка к подключению

Первое и главное, что нужно запомнить при подводке полотенцесушителя к отоплению – возможность проводить работы только при отключенной системе. В многоквартирных домах приборы подключают только после окончания отопительного сезона, а прежде чем начать установку сушилки в частном доме, необходимо перекрыть отопление и слить воду из системы.

Далее подготовку проводят в два этапа:

  • Демонтаж старого прибора (если он был установлен). Основная сложность при снятии полотенцесушителя — в снятии конструкции с монтажных узлов. Если сушилку монтировали при помощи резьбовых соединений, ее достаточно открутить и снять. Сваренную конструкцию разрезают болгаркой, оставляя участок трубы под резьбу.
  • Монтаж байпаса. Для перемычки используют прочную трубу из нержавеющей стали.
  • Установка шаровых кранов. Краны требуются для подачи и отключения воды при ремонте и обслуживания полотенцесушителя. Устанавливаются с помощью резьбовых соединений на входе и выходе из теплоносителя из прибора. Узлы монтажа должны быть герметичными во избежание скорых протечек.

Подключение сушилки

Монтаж и подключение полотенцесушителя осуществляется в такой последовательности:

  • Разметка. На прибор устанавливают кронштейны, выставляют его на месте крепления, отмечают точки монтажа. После разметки правильность установки точек определяется с помощью уровня.
  • Установка крепежа. В просверленные в стенах отверстия устанавливают пластмассовые дюбели, куда крепятся шурупы под полотенцесушитель.
  • Крепление прибора. Полотенцесушитель прикручивают на установленные шурупы, прочно затягивая каждый элемент.
  • Подключение сушилки к шаровым кранам. Для этого будут необходимы фитинги – как правило, их тип указывают на инструкции к конкретной модели прибора. После подключения узлы уплотняют с помощью льняной обмотки или другого сходного по свойствам материала.
  • Проверка подключения. В систему отопления плавно запускают воду и проверяют прибор и все узлы и соединения на протечки и прочность закрутки.

Подключение полотенцесушителя в частном доме: особенности

У владельцев коттеджей и загородных домов куда меньше проблем с подключением сушилки для полотенец к системе отопления. Размеры ванной в таких домах позволяют без лишних неудобств монтировать даже габаритное оборудование. К тому же подключить полотенцесушитель можно в любой момент — перекрыть отопление можно самостоятельно, не запрашивая разрешения соседей.

Вам будет интересно  Проектирование систем отопления в Новосибирске

Схема подключения сушилки в этом случае практически не отличается от врезки в трубы в многоквартирном доме. При этом специалисты рекомендуют придерживаться следующих правил:

  • подключать полотенцесушитель исключительно по ходу потока воды;
  • расположение труб при длине подводки до 50 см – горизонтальное, более 50 см – с небольшим уклоном по всей длине;
  • расстояние между стеной и трубами при монтаже – на 1-1,5 см больше диаметра самих труб;
  • прибор фиксируется только на свободных креплениях во избежание деформации труб и аварии.

Если даже после изучение подробных инструкций по подключению полотенцесушителя вы не уверены, что поняли весь процесс, стоит обратиться к специалистам. Профессиональная установка прибора поможет избежать нарушений в его работе, аварий и прочих неприятностей, связанных с неправильной врезкой и монтажом. Грамотно подключенный полотенцесушитель способен прослужить не один год без необходимости в замене и ремонте потекших соединений.

Схемы правильного подключения полотенцесушителей

В наши дни нередко встречаются негативные ситуации связанные с неквалифицированным вмешательством в эксплуатацию общедомовых систем, в том числе при монтаже водяных полотенцесушителей (дизайн-радиаторов), подключаемых к стоякам ГВС.

В этой статье мы постарались указать основные условия и схемы грамотного монтажа дизайн-радиаторов.

Схемы бокового и диагонального подключения с незауженным и несмещенным байпасом.

Данные схемы являются наиболее эффективными видами подключения полотенцосушителей, поскольку предусматривают подачу теплоносителя в верхней части и «обратку» в его нижней части. Стоит отметить что такая схемы рекомендованы для классических форм дизайн-радиаторов с естественной циркуляцией, выполненных в виде лесенки.

Стоит отметить, данные схемы равнозначны по эффективности и не имеют преимуществ по отношению друг к другу. Также следует универсальность этих вариантов, поскольку они способны стабильно функционировать при любом направлении подачи рабочей жидкости, абсолютно не зависят от скорости циркуляции теплоносителя, не нуждаются в спуске воздуха при отключении воды а удаленность от стояка может быть любой.

Несмотря на это, данные схемы имеют несколько обязательных условий для стабильного функционирования радиаторов.

Подающий отвод стояка должен находится выше точки подключения к радиатору, а обратный должен быть ниже точки подключения.

Должен соблюдаться уклон подключаемых труб (как изображено на рисунках выше). Для примера, при отводе на метр перепад может составлять от 3 до 30 мм. Также стоит понимать, что больший уклон не навредит работоспособности данных схем.

Должны быть исключены нежелательные изгибы (горбы) при проводке труб, поскольку в них может накапливаться воздух, препятствующий нормальной циркуляции теплоносителя.

В случае нижней подачи между отводами не допускается какого-либо заужения, так как оно также будет препятствовать стабильному функционированию радиатора, в том числе может привести к полной неработоспособности последнего.

Диаметр подводимых труб для организации правильной циркуляции должен составлять не менее ДУ20 (3/4″ для стальных и 25 мм для полипропилена). При этом шаровые краны должны быть не менее 3/4″.

Особенно важно осуществить теплоизоляцию подводимых контуров, поскольку именно она обеспечивает механическую защиту и значительно снижает теплопотери, что в свою очередь положительно отражается на работе полотенцесушителя.

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Допустимые варианты боковой схемы подключения.

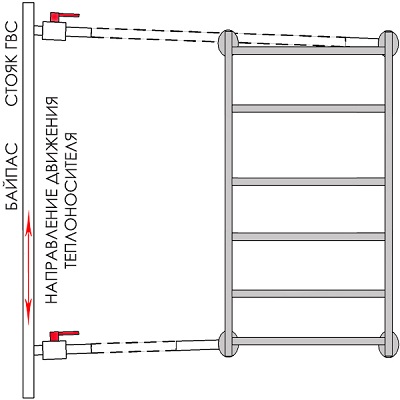

Боковое подключение, правильный вариант, радиатор полностью расположен между отводами, функционирование не нарушено.

Боковое подключение, правильный вариант, требуется спуск воздуха после отключения водоснабжения.

Схемы нижнего подключения.

Схемы нижнего подключения обладают меньшей эффективностью, несмотря на это имеют ряд своих преимуществ.

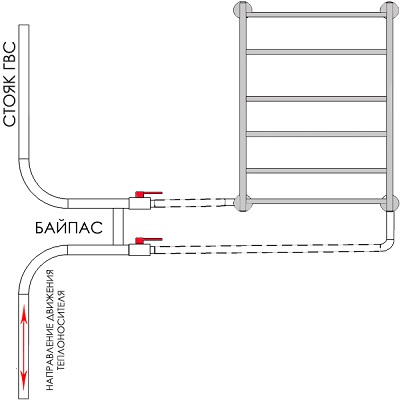

Схема нижнего подключения полотенцесушителя в форме лесенки, исключающая заужение или смещение байпаса (естественная циркуляция).

Схема нижнего подключения полотенцесушителя в форме лесенки, со смещением байпаса (сочетание естественной и принудительной циркуляции).

Схема нижнего подключения полотенцесушителя в форме лесенки, с заужением байпаса (сочетание естественной и принудительной циркуляции).

Особенности схем нижнего подключения.

Возможность работы при любых направлениях подачи в стояках.

Возможность скрытого расположения труб (без штрабления стен).

Нуждаются в спуске воздуха при помощи кранов Маевкого.

Менее эффективны, в отличии от бокового или диагонального подключения.

Верхнее подключение от стояка с байпасом смещенного или зауженного типа, должно быть размещено ниже точки подключения к полотенцесушителю. (гарантирует стабильную работу при любом направлении подачи)

Нижний контур должен обязательно находиться ниже полотецесушителя во всех схемах нижней подводки.

Другие допустимые варианты нижнего подключения.

Нижняя подводка, все контуры ниже полотенцесушителя, никакие условия монтажа не нарушены.

Нижнее подключение, для верхней подачи теплоносителя (верхний отвод расположен выше полотенцесушителя), при нижней подаче рабочей жидкости, такой вариант не возможен.

Варианты схем боковой и диагональной подводки со смещенным или зауженным байпасом.

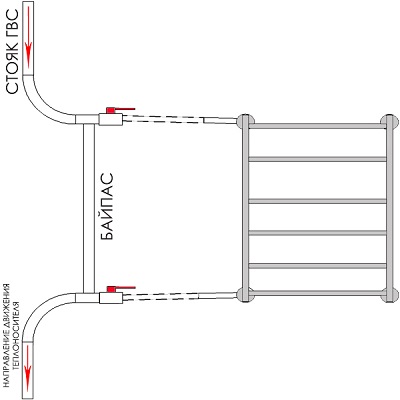

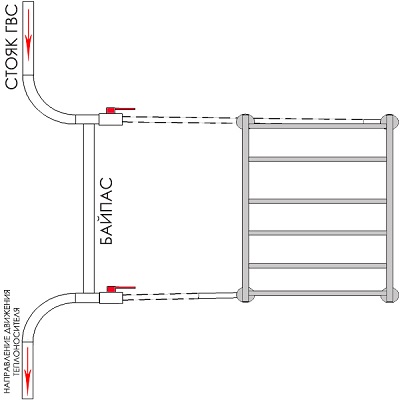

Боковое подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)

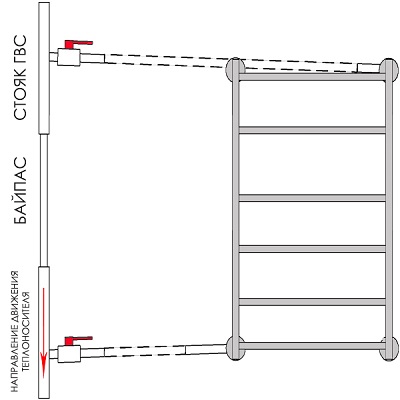

Боковое подключение радиатора-лесинка, со смещённым байпасом (сочетание принудительного и естественного движения теплоносителя)

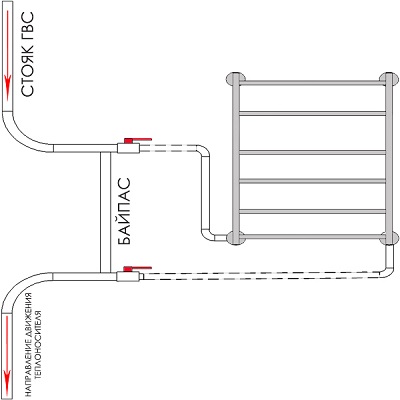

Диагональное подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)

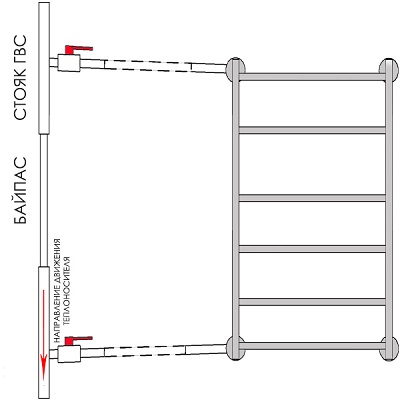

Диагональное подключение радиатора-лесинка, со смещенным байпасом (сочетание принудительного и естественного движения теплоносителя)

Особенности схем боковой и диагональной подводки со смещенным или зауженным байпасом.

Данные схемы предназначены только для верхней подачи (в противном случае стабильное функционирование прибора невозможно)

Не необходимости в спуске воздуха после отключения водоснабжения.

Могут применяться на любой удаленности от стояка.

Также как и в других схемах необходимо соблюдать уклон подводящих контуров (перепад 3 – 30 мм)

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Как подключить полотенцесушитель к системе отопления в ванной комнате?

Ванная комната – очень важное место для каждой современной квартиры, ведь в этом помещении происходит не только удовлетворение всех санитарно-гигиенических потребностей человека, но также стирка, а иногда и сушка белья. Из-за высокой влажности внутри санузла формируется сложный микроклимат, который оказывает негативное влияние на отделку стен, потолка или пола, состояние мебели и сантехники.

Чтобы в ванной комнате было тепло и комфортно мыться, а белье быстрее сохло, на одной из стен комнаты устанавливают полотенцесушитель. В этой статье мы расскажем, как правильно подключить полотенцесушитель к системе отопления или горячего водоснабжения.

Что такое полотенцесушитель?

Полотенцесушитель – это дополнительный отопительный прибор для ванной, который осуществляет обогрев помещения до приемлемой температуры. Его устройство достаточно простое, он представляет собой изогнутую трубу, закрепляемую с помощью специальных кронштейнов на стене санузла. Он выполняет следующие функции:

    Обогрев помещения. А ванной комнате не предусматривается установка настенных отопительных приборов, поэтому внутри этого помещения всегда немного прохладнее, чем в остальной квартире. Особенно это ощущается после приема ванной, ведь если разгоряченное горячей водой тело резко охладить, можно и заболеть. Полотенцесушитель в ванной поднимает температуру до комфортных значений.

Обратите внимание! Полотенцесушитель – это изогнутая металлическая труба, которая крепится к стене в ванной комнате. Металл является хорошим проводником, поэтому он отлично передает тепло окружающему пространству. Благодаря этому внутри ванной становится теплее, комфортнее.

  1. Мест подключения. Бывают полотенцесушители с вертикальным, горизонтальным и универсальным подключением. Выбор модели зависит от того, где располагаются точки ввода в систему отопления или подключения к стояку.
  2. Форма. Различные модели змеевиков могут иметь один или несколько витков трубы, также очень популярны приборы в виде лесенки, где много места для сушки белья.

Учтите, что для успешной установки змеевика в ванной комнате необходимо точно определить подходящую модель. Максимально внимание нужно обратить на диаметр труб полотенцесушителя и расстояние между точками подключения. Если эти параметры не будут соответствовать месту подключения, то придется использовать для подключения переходники, которые часто становятся причиной протечек.

Технология подключения

Схема подключения полотенцесушителя к ГВС (горячему водоснабжению) достаточно проста, так что справится с этой задачей можно без привлечения стороннего мастера. При монтаже змеевик встраивается в общую систему отопления или водоснабжения и становится необъемлемой ее частью, поэтому к его установке нужно подходить очень ответственно. Эта операция выполняется в следующем порядке:

  • В первую очередь следует перекрыть водоснабжение в квартире или отдельно внутри помещения, в котором выполняется монтаж сантехнического оборудования. Также можно открыть краны горячей и холодной воды, чтобы снизить давление в системе.
  • Сначала необходимо демонтировать старый полотенцесушитель, если он установлен. Сделать это часто довольно трудно, так как резьба со временем «прикипает» или намертво скрепляется слоями краски.
  • Затем на трубы, к которым будет подсоединятся змеевик, ставят краны соответствующего диаметра. Это необходимо, чтобы иметь возможность регулирования потока воды, а также для удобного и оперативно перекрытия труб при ремонте и аварии.
  • Далее с помощью фитингов подключается змеевик. Если модель имеет вертикальное подключение, то используются прямые фитинги, а если подключение горизонтальное – угловые.
  • После окончания работы можно возобновить подачу воды, а затем проверить работу змеевика.

Учтите, что если модель змеевика относится к водяному типу и работает от центрального отопления, то замену или ремонт полотенцесушителя рекомендуется выполнять в то время, когда отопительный вопрос заканчивается. Если работу выполнять приходится во время отопительного сезона, чтобы перекрыть свой стояк, необходимо обратиться в управляющую компанию.

Ошибки при монтаже

Опытные сантехники считают, что схема подключения полотенцесушителя к стояку горячей воды настолько проста и понятна, что справится с ее воплощением сможет даже непрофессиональный мастер. Однако, при монтаже все же могут возникнуть проблемы, влияющие на эксплуатацию оборудования. Дело в том, что вода в трубы змеевика подается под давлением, из-за чего все точки соединения подвергаются большой нагрузке. Чаще всего неисправности при работе полотенцесушителя возникают по следующим причинам:

  1. Несоответствие диаметра труб и подключаемого змеевика.
  2. Недостаточная герметичность точек соединения труб при монтаже.
  3. Маленькое сечение труб.

Важно! Подключение полотенцесушителя к системе горячего водоснабжения в многоквартирных домах обычно выполняется прямо к общему стояку согласно проекта. Рабочее давление внутри змеевика составляет не менее 6 атмосфер.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Прибор для сушки гигиенических принадлежностей и удаления избытка влаги в ванной прост как в устройстве, так и в монтаже. Для того чтобы выполнить его установку не нужны фундаментальные познания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или труда наемных сантехников должен радовать долгие годы, вы согласны?

В представленной нами статье подробно разобраны все варианты монтажа ПС и возможные осложнения во время его подключения. Проверенная и систематизированная информация станет надежным подспорьем домашним умельцам, желающим собственноручно выполнить работу, или стремящимся проконтролировать действия рабочих.

Мы детально изложили специфику подсоединения важного в быту прибора в санузлах старого и нового образца планировки. Не оставили без внимания проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Как выполняется подключение полотенцесушителя

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

Варианты полотенцесушителей для установки в ванной

Полотенцесушитель , имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой , и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом , чрезмерные усилия недопустимы.

Подбирая краны и фитинги , поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Специфика подключения полотенцесушителя к трубопроводу

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Как подключить полотенцесушитель к стояку через байпас

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушителя к стоякам центральных сетей можно выполнить разными способами.

Тактика работ зависит от модификации змеевика:

  1. Верхнее подключение. Вода поступает сверху, а обратка расположена снизу.
  2. Нижнее подключение. Теплоноситель входит с одной стороны, а выводится с другой.
  3. По диагонали. Подвод сверху, отвод внизу с противоположной стороны.
  4. В нижней части прибора по центру.

Независимо от того, куда подключают ПС — в систему ГСВ или к стояку центрального отопления, используются аналогичные схемы.

Инструктаж производителя полотенцесушителя для правильного подключения

Монтаж полотенцесушителя в стояк

Чтобы врезать полотенцесушитель в ванной, находящейся в квартире многоэтажного дома, необходимо отключить горячую воду на стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, подсоединяющие его к общей трубе. Основное, чтобы присоединительные патрубки нового прибора имели аналогичные размеры.

Когда прибор старого образца к стояку горячей воды приварен, то отсоединить его сложнее. Лучшее решение — при подключении полотенцесушителя своими руками, заменить и стояк — частично или полностью.Второй вариант предпочтительней. Куски старой трубы, оставленные в перекрытиях, представляют потенциальную угрозу.

Стояк вместе со старым агрегатом вырезают при помощи болгарки, затем нарезают трубную резьбу у соседей сверху и снизу, подключают новый стояк и выводят в свое помещение.

Использование полипропиленовых труб с таким же диаметром предпочтительней, чем стальных. Они более дешевые, легче, не подвержены коррозии, устойчивы к воздействию высоких температур, прочные.

Уплотнитель для резьбовых соединений полотенцесушителя

Существует большой выбор фитингов для ППС труб, которые вваривают в стояк, чтобы перейти на резьбу и подсоединить полотенцесушитель .

Для пайки применяют специальный паяльник. Многие устраивают короб, чтобы скрыть за ним разводку, не меняя схему подключения.

Самостоятельная установка ПС простой конфигурации

Сушилку собирают, монтируют на подводке запорные краны с использованием разъемных соединений, затем примеряют на заранее размеченное место на стене, проверяют горизонтальность и вертикальность, фиксируют кронштейны для крепежа ПС.

Схема подключения полотенцесушителя к коммуникациям

Подключение выполняют по следующей технологии:

  1. Устанавливают байпас, используя трубы или тройники. В местах, где он соединяется с прибором, устанавливают по одному вентилю.
  2. Закрепляют полотенцесушитель , используя кронштейны или другой крепеж.
  3. Соединяют прибор с вентилями, применяя втулки или фитинговые соединения.
  4. Медленно открывают краны и наполняют агрегат водой.

Байпас в этой схеме выполняет важную функцию — обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключить прибор или даже вовсе снять, установить на нем термостат, поддерживающий заданную температуру.

Как подключить к стоякам коммуникаций полотенцесушитель

Многие, стараясь оптимизировать циркуляцию теплоносителя через сушилку, делают его смещенным или выбирают для него трубу диаметром на 1 порядок меньше, чем подводка. Профессионалы считают такой подход неоправданным. В приборе с простой конфигурацией хорошая циркуляция наблюдается и с прямым байпасом.

Объяснить это явление можно при помощи законов физики: остывающая жидкость в полотенцесушителе , имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому он устремляется вниз.

Схема подключения полотенцесушителя к системе отопления

В результате охлажденная жидкость выталкивается в центральную трубу из нижней точки агрегата. Жидкость с более высокой температурой из стояка поступает в верхнюю точку полотенцесушителя и цикл повторяется. Охлаждаемая вода здесь выполняет роль вечного двигателя.

Некоторые советуют устанавливать на байпасе запорную арматуру для перекрытия потока воды. Но это противоречит правилу, по которому в многоэтажном доме ни один хозяин квартиры не должен иметь никакой возможности перекрыть центральный стояк самостоятельно и лишить всех горячей воды.

Другое дело — частный дом, здесь владелец может поставить кран, где пожелает, но если система правильно сбалансирована и имеются термостатические приборы, то потребности в установке крана на перемычке нет.

Не слишком эстетически привлекательную открытую подводку труб можно скрыть:

Запорные краны перед ПС нужны для того, чтобы управлять его работой. Для этой цели пригодны как шаровые, так и 2-позиционные, многооборотные варианты. Для удаления воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать путем откручивания гайки, но из-за этого быстро приходят в негодность уплотнители. Если при наличии на кранах резьбы, ее нет на трубах, то ее следует либо нарезать, либо приварить подходящий фитинг.

В новостройке выполнять монтаж полотенцесушителя в систему отопления проще, но теплым он будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью «лесенка»

На естественной циркуляции могут работать и схемы подключения полотенцесушителя «Лесенка» к стояку, при этом наиболее часто применяют, хорошо зарекомендовавшие себя, подключения — боковое или диагональное.

Для этих схем не играет роли ни направление подачи теплоносителя в стояке, ни скорость циркуляции теплоносителя, не наблюдается завоздушивание системы в случае отключения подачи воды.

Схема монтажа полотенцесушителя лесенка

Последовательность подключения такая же, как и в случае с ПС простой конфигурации.

Чтобы схема работала, нужно учесть некоторые особенности:

  1. Отвод стояка, находящийся вверху, располагайте на уровне ПС или выше его верхней точки, а тот, что внизу — наравне или ниже нижней точки.
  2. Соблюдайте строго горизонтальность подводящих труб или делайте уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникать воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
  3. Выбирайте трубы диаметром не менее 25 мм, если они полипропиленовые, минимум ¾ дюйма — стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный прогрев — более горячие сверху и холоднее снизу.
  4. Помещайте пластиковые трубы в изоляцию, если вы запланировали замуровать их в стену.

В случае, если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в сочетании с принудительной. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Положительные стороны тоже имеются: при верхней подаче работает стабильно, не завоздушивается , полотенцесушитель можно удалить от стояка на произвольное расстояние.

Как подключить полотенцесушитель к отоплению и ГВС

Если принято решение выполнить нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но имеет и некоторые плюсы: направление подачи воды в центральном стояке не имеет значения, появляется возможность скрыть трубы под ванной.

Основной недостаток — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является устройство нижнего отвода ниже корпуса ПС.

При желании, нижнее подключение можно переделать в боковое. Для этого на входной и выходной трубе монтируют уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе работоспособность системы нарушится. Обратная модернизация — переделка бокового соединения на нижнее, невозможна.

Варианты подключения прибора к коммуникациям

Врезка ПС в централизованную отопительную систему

Если вы хотите выполнить монтаж сушилки для полотенец зимой, то из этой затеи вряд ли что-то получится. В этом случае придется останавливать отопление и удалять из системы теплоноситель, так что придется подождать до лета.

Но и тогда работа усложняется тем, что отопительную систему нужно опустошать, а ее подпитку перекрывать. Для всего этого нужно заручиться разрешением служб ЖКХ .

Затруднительно провести и проверку работоспособности ПС летом. Изъяны, в виде протечек в месте сварных швов и резьбовых соединений, проявят себя только после подключения отопления. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после байпаса.

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

Как грамотно своими руками подключить полотенцесушитель

Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей — делайте уклон по всей длине.

Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после — циркуляция в нем прекращается.

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского , чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.

Размещение воздухоотводчиков

Выводы и полезное видео по теме

Процесс установки прибора в новостройке до выполнение отделочных работ:

Ролик об ошибках выбора и подключения полотенцесушителя:

Схему подключения полотенцесушителя нельзя назвать сложной. Она вполне выполнима для домашнего мастера. Но, пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя много неприятностей.

Есть, что дополнить или возникли вопросы по технологии подключения полотенцесушителя? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Что такое полотенцесушитель в системе отопления


Газовый котел отопления в частном доме, чистка дымохода



Принцип работы и подключение водяного полотенцесушителя


Полотенцесушитель или дизайн-радиатор — это маленькая система обогрева, работающая круглый год вне зависимости от температуры окружающей среды наружного воздуха. Прочитав эту статью, вам проще будет выбрать и установить нужную модель полотенцесушителя.

Содержание

Что такое полотенцесушитель?

Российскому жителю, название полотенцесушитель говорит о трубе в ванной комнате, через которую проходит система горячего водоснабжения многоквартирного дома.

С помощью этой трубы, происходило отопление ванной комнаты и за счет хорошего нагрева металлической части, на этих трубах издавна сушились вещи.

Чтобы защитить эти трубы от коррозии, трубы эти постоянно окрашивались.

С течением времени, появились специализированные полотенцесушители, с их помощью отлично сушатся вещи, обогревается ванная комната и выглядят они гораздо современнее, имеют разнообразную форму и вместе с названием полотенцесушитель, в обиходе появилось слово дизайн-радиатор.

В принципе, эти два слова, объединяют в себе один и тот же механизм обогрева и сушки.

По методу работы,полотенцесушители, делятся на два вида — водяные и электрические полотенцесушители.

Водяной полотенцесушитель

Водяные полотенцесушители обогреваются за счет проходящих внутри труб жидких теплоносителей, чаще всего — это горячая вода, а иногда и антифриз.

Выбирая водяную модель, обращайте внимание на давление воды в системе, так как вода бывает разная.

Полотенцесушитель, подключенный к открытой системе отопления

Если ваш полотенцесушитель подключается непосредственно в систему отопления, а эта система негерметична, т.е. является открытой системой — в неё постоянно поступает кислород, который провоцирует коррозию металла.

Отсюда вывод: в такую систему нельзя подключать модели, которые подвержены коррозии.

Выяснить, какой тип системы отопления в вашем доме, можно у обслуживающей вас организации (ЖЭУ).

Для систем отопления открытого типа, подходят полотенцесушители из нержавеющей стали, латуни или меди.

Полотенцесушитель подключенный к закрытой системе отопления

Закрытые системы имеют малый процент кислорода в теплоносителе.

В такую систему можно подключать полотенцесушители из стали, нержавейки, алюминия, меди и т.д.

Но необходимо учесть подходит ли давление и температура теплоносителя для данной модели полотенцесушителя (обычно это указано в паспорте модели).

Но вы должны понимать, что при подключении полотенцесушителя в систему отопления (любого типа), ваш источник тепла будет работать только в период отопления, в летнее время он уйдет на “длительные каникулы”.

Полотенцесушитель подключенный к системе горячего водоснабжения

В многоквартирных домах, которые имеют централизованное горячее водоснабжение, полотенцесушители, обычно, подключают к стояку горячего водоснабжения.

Такое подключение дает тепло ванной комнате и в летнее время, когда отопление отключено.

Но вода, находящаяся в контуре горячего водоснабжения, опять же, насыщена кислородом и это приводит к коррозии.

Вывод, необходимо использовать полотенцесушители из нержавеющей стали, латуни или меди.

Рабочее и опрессовочное давление

Очень важным моментом, который нужно учесть при выборе прибора, это давление в системе, в которую он будет установлен.

В многоэтажных зданиях и система отопления, и система горячего водоснабжения имеют высокое давление и поэтому прибор необходимо приобретать с достаточным запасом прочности.

Иначе, при опрессовке, а в таком случае, давление поднимают в 1,5 раза выше рабочего, трубы могут лопнуть и залить помещение горячей водой.

Методы подключения водяного полотенцесушителя

В независимости от вида теплоносителя, любая водяная модель полотенцесушителя, должна быть запитана в систему.

Модели имеют разнообразную конструкцию и метод подключения их разный. П и М — образные модели, с помощью угловых переходников, подключают сбоку, иногда сбоку подключают и “лесенки”.

Хотя большинство “лесенок” и многие другие схожие конструкции, подключают снизу.

Иногда модели подключают диагонально, иногда вертикально.

Но при подключении по вертикали, т.е. к одному коллектору сверху и снизу, необходимо устанавливать перемычку.

Регулировка теплоотдачи полотенцесушителя или дизайн-радиатора

Все полотенцесушители, которые подключают к системе отопления или горячего водоснабжения без установки специальной арматуры, работают без регулировки.

Если установите запорный кран на входе в полотенцесушитель, то вы можете вручную изменять поступление теплоносителя.

Современные терморегулирующие устройства оборудованы термостатическим клапаном.

Такой клапан плавно регулирует тепло, на нем можно выставить заданную температуру, клапан будет открываться и закрываться самостоятельно.

В настоящее время имеется огромный ассортимент термостатической запорной арматуры.

Если полотенцесушитель в ванной подключен к стояку напрямую, т.е. является частью стояка, такой агрегат без байпаса, обеспечиваться запорной или терморегулирующей арматурой не может, иначе нарушится циркуляция воды во всем доме.

После получения такой информации можно точно определиться с выбором. Свяжитесь с торгующей организацией по радиотелефону Texet, поинтересуйтесь о наличии модели полотенцесушителя, которая вас заинтересовала, и вперед за покупкой. Доставку товара можно организовать воспользовавшись все тем же радиотелефоном.

Источник https://teplotehnika33.ru/raznoe/kak-podkljuchit-polotencesushitel-k-sisteme-otoplenija.html

Источник https://sovet-ingenera.com/santeh/zmeevik/kak-podklyuchit-polotencesushitel.html

Источник http://strgid.ru/printsip-raboty-i-podklyuchenie-vodyanogo-polotentsesushitelya

Источник

X

Читайте также:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
