Расчет стропильной системы двухскатной крыши: онлайн калькулятор

устройство двухскатной крыши - основные элементы

Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

  1. Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  2. Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  3. Конек. Это обозначения места схождения стропил в верхней части.
  4. Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  5. Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  6. Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  7. Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  8. Схватка. Брусок, расположенный вертикально между опорами.
  9. Обрешетка. Конструкция для установки кровли.

устройство двухскатной крыши - основные элементы

1️⃣ Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

  • нагрузку крыши;
  • шаг между стропилами.
  • вид кровельного покрытия

2️⃣Рекомендуемая ширина доски стропил:

  • 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
  • 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

3️⃣ Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

4️⃣ Параметры кровельного покрытия

  • Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
  • Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
  • Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
  • Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Основные характеристики шифера

Волнистый шифер применяется для монтажа скатной кровли с уклоном от 12 градусов. Продукция отечественных производителей содержит небезопасный для здоровья асбест, поэтому в процессе резки листов необходимо использовать респиратор и защитные очки. Асбестоцементные частицы попадают в воздух и в ходе постепенного разрушения материала под внешним воздействием, поэтому лучше выбрать шифер, окрашенный с обеих сторон специальными составами.

Сегодня шифер не всегда изготавливается согласно ГОСТу, поэтому геометрические параметры материала варьируются в зависимости от индивидуально разработанных ТУ (технических условий) производителя.

Шиферные листы различаются габаритами, толщиной и количеством волн – их может быть от 5 до 8 на лист. Государственный стандарт предусматривает выпуск шиферного материала двух марок

  1. 40/150 (высота волны составляет 40 мм, шаг волны – 150 мм);
  2. 54/200 (высота волны составляет 54 мм, шаг волны – 200 мм).

Профиль может быть

  • Унифицированным (длина листа 1750 мм, ширина – 1125 мм, толщина – 5,2-5,8 мм);
  • Обыкновенным (длина листа до 1120 мм, ширина – 780 мм, толщина – 6-7,5 мм);
  • Усиленным (длина листа до 2800 мм, ширина – 1000 мм, толщина – 8 мм).

Формат листов унифицированного профиля позволяет минимизировать количество обрезков при монтаже, поэтому такой шиферный материал, в первую очередь, применяется в бюджетном строительстве частного дома

. Сфера использования усиленного профиля – промышленное строительство.

Обязательно почитайте: Как покрыть крышу шифером: особенности укладки

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

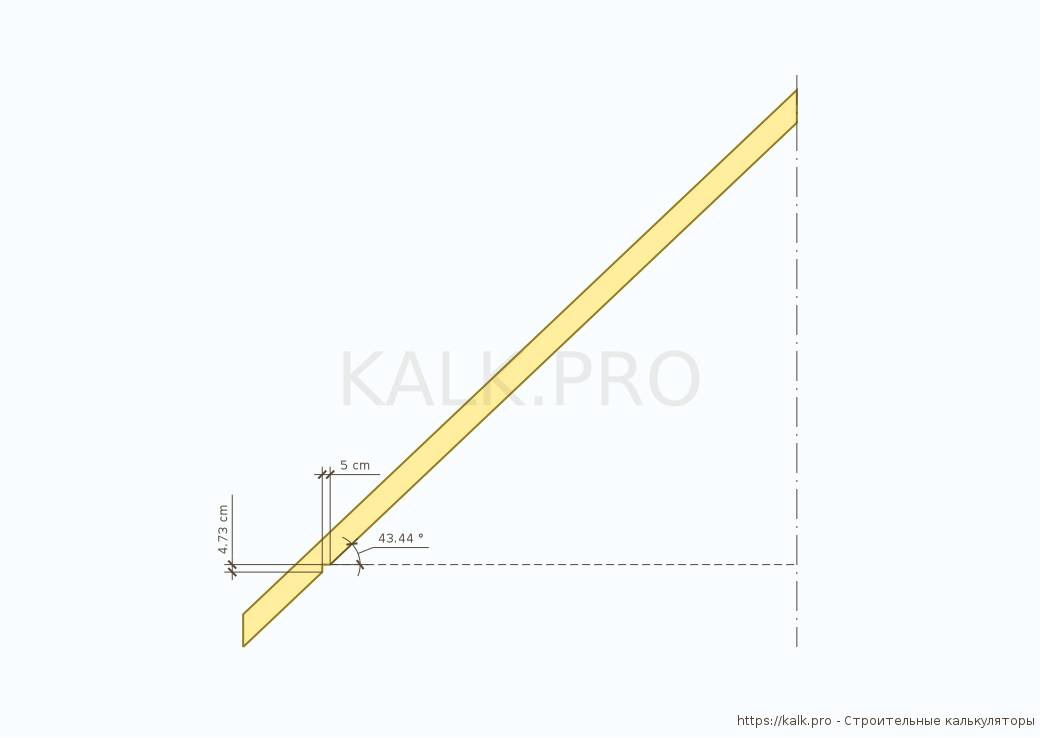

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

Расчет параметров стропил

Инструкция к калькулятру

Исходные данные

Срок службы — здесь указывается срок, на протяжении которого конструкции должны исправно работать.

Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.

Для справки, стропилина — это одна из досок стропил.

Материал — здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.

Ширина (B) и высота (D) — размеры сечения стропилины.

Сорт древесины — здесь выбирается сорт древесины, из которого будут изготовлены стропилины.

Пропитка — ставится «Да», если древесина будут подвержена глубокой пропитке антипиренами под давлением.

По СНиП «Нагрузки и воздействия» нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн) и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера
    размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы
    такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила
    угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы
    такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа
    , вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

tg β = Нк / (Lосн/2) = 2/3 = 0,667

Уклон крыши и кровельный материал

Скаты крыши:

Описание

Данный конструктор скатов является онлайн калькулятором для расчёта площади крыши из произвольного набора скатов соответствующих заданным геометрическим фигурам.

Чтобы посчитать площадь крыши, необходимо добавить в набор нужное количество подходящих фигур (скатов), ввести необходимые размеры и нажать кнопку «Посчитать». Приложение посчитает и выведет общую площадь крыши (добавленных скатов), а так же площадь каждого из скатов по отдельности.

Добавление скатов

Чтобы добавить скат в набор скатов крыши, выберите геометрическую фигуру которой он соответствует просто кликнув правой кнопкой мыши. Скат будет добавлен в набор в виде блока с полями для ввода размеров.

Для ряда геометрических фигур будут предложены дополнительные варианты в всплывающем окне.

Если вы добавили ненужный скат, то его можно удалить. Для этого наведите курсор мышки на блок ската который нужно удалить, в правом верхнем углу появится кнопка удаления — просто нажмите на неё и скат будет удалён из набора.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

  1. Постоянный.
    Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
  2. Переменный.
    Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый.
    Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ! Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят,

поскольку такой скат обеспечит сползание снега.

Ветровая нагрузка двухскатной крыши

О калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

Обратите внимание!

Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

Рекомендации

Крыша является одной из наиболее сложных конструкций при строительстве дома своими руками, поэтому перед началом работ необходимо тщательно подготовиться к предстоящим трудностям – изучить соответствующие нормативные документы, создать качественный проект сооружения и ознакомиться с технологиями сборки и монтажа.

Основные требования по эксплуатационным характеристикам крыш изложены в СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора двухскатной крыши.

Параметр, характеристикаОптимальный диапазон
Угол наклона крыши20-45°
Свес карнизный50-100 см
Свес фронтонный / Выпуск40-70 см
Размер мауэрлата100х150 мм 150х150 мм
Размер стропил50х150 мм 50х200 мм
Соотношение глубины запила и ширины стропил1/4 1/3
Шаг стропил60-100 см
Размер обрешетки25х100 мм 40х150 мм
Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)1-10 см 30-40 см 30-65 см
Размер контробрешетки30х50 мм
Нахлест гидроизоляции10-20 см
Толщина теплоизоляции10-15 см

Полезные схемы и таблицы при работе с двухскатной крышей:

Расчет стропильной системы

Материалы для кровли крыши

Материалы для кровли крыши
Чтобы посчитать, в каком количестве материалов нуждается кровля, производят калькуляцию в такой последовательности:

  1. Сначала кладут мауэрлаты по периметру здания, поскольку это самый главный элемент. Для этого необходимо знать длину всех сторон дома, поскольку данный элемент закрепляется на них. Для этих целей выбирают брусья или бревна толщиной от 10 см. Для домов из бруса или бревен он не нужен, поскольку в качестве мауэрлатов выступает верхний ряд кладки или обвязка. В кирпичных домах сначала укладывают гидроизоляцию, а поверх нее мауэрлаты. Чтобы рассчитать вес этого элемента с сечением бруса от 10х10 до 25х25 см, используют формулу m=rV, где:
      r — плотность дерева;
  2. V — общий объем мауэрлата.
  3. Объем определяют по формуле V=SL, где: S — сечение бруса;
  4. L — длина бруса.
    а — длина стропила;

Для каждого региона существуют таблицы, в которых указаны рекомендованные размеры для каждого элемента. В них учитывается среднегодовые осадки, сила ветра в разное время года и другие параметры.

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Дополнительная информация о калькуляторе

Онлайн-калькулятор мансардной (двухскатной) крыши поможет вам рассчитать углы наклона боковых и коньковых скатов, размер и количество боковых и коньковых стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены наиболее популярные кровельные материалы, такие как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Перед проектированием мансардного этажа крайне важно ознакомиться со СНиП 2.08.01-89 «Жилые Здания», где содержатся нормативные сведения о строительстве, в том числе мансардных этажей.

Обратите внимание!

Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Мансардная крыша (также встречаются термины «ломаная крыша», «покатая крыша») с каждой стороны имеет два ската, наклонённых под разным углом. Таким образом скаты формируют расширенное чердачное помещение, которое называется мансардным этажом или просто мансардой.

Мансардная крыша может быть построена изначально или надстроена к уже существующему зданию. Так можно выиграть полезное пространство, не достраивая дополнительных этажей.

Первые мансардные крыши современного типа известны с XVII века. Сегодня существует множество вариаций исполнения мансардного этажа, где могут располагаться хозяйственные или жилые помещения.

Особое внимание следует обратить на выбор материалов для кровли. Для максимизации площади мансардного этажа боковые скаты делаются довольно крутыми. Поэтому обустройство кровли может потребовать дополнительных затрат. Если помещения мансардного этажа предназначены для жилья, им потребуются увеличенные окна и улучшенная теплоизоляция.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация»

, под которым скрываются пояснения по каждому пункту.

Внизу страницы вы можете или оставить комментарий по улучшению данного калькулятора. Будем рады вашим отзывам!

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Определение сечения стропилин

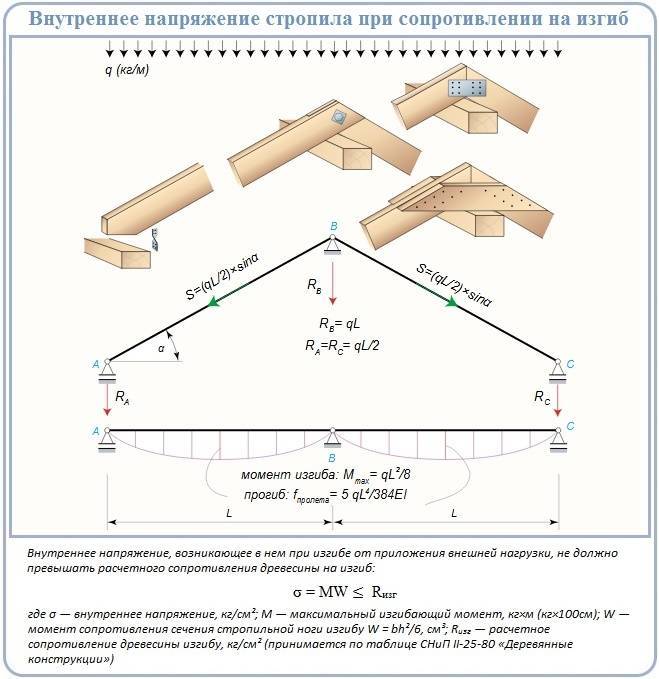

Стропильные ноги крыш различной крутизны выполняют неоднозначную работу. На стропила пологих конструкций действует в основном изгибающий момент, на аналоги крутых систем к нему добавляется еще сжимающее усилие. Потому в расчетах сечения стропил обязательно учитывается наклон скатов.

На стропильные ноги крыш указанной крутизны действует лишь изгибающее напряжение. Рассчитываются они на максимальный момент изгиба с приложением всех видов нагрузки. Причем временные, т.е. климатические нагрузки используются в вычислениях по максимальным показателям.

У стропилин, имеющих только опоры под обоими собственными краями, точка максимального изгиба будет находиться в самом центре стропильной ноги. Если стропилина уложена на три опоры и составлена из двух простых балок, то моменты максимального изгиба придутся на середины обоих пролетов.

У цельной стропилины на трех опорах максимальный изгиб будет в районе центральной опоры, но т.к. под изгибающимся участком находится опора, то направлен он будет вверх, а не так как у предыдущих случаев вниз.

Для нормальной работы стропильных ног в системе необходимо выполнить два правила:

  • Внутреннее напряжение, сформированное в стропилине при изгибе в результате приложенной к ней нагрузки, обязано быть меньше расчетного значения сопротивления пиломатериала на изгиб.
  • Прогиб стропильной ноги должен быть меньше нормируемого значения прогиба, который определен соотношением L/200, т.е. прогнуться элементу разрешается только на одну двухсотую долю его реальной длины.

Дальнейшие вычисления состоят в последовательном подборе размеров стропильной ноги, которые в результате удовлетворят указанным условиям. Для вычисления сечения имеются две формулы. Одна из них используется для определения высоты доски или бруса по произвольно заданной толщине. Вторая формула применяется для расчета толщины по произвольно заданной высоте.

В вычислениях необязательно пользоваться обеими формулами, достаточно применить только одну. Полученный в итоге расчетов результат проверяют по первому и второму предельному состоянию. Если расчетная величина получился с внушительным запасом по прочности, вводимый в формулу произвольный показатель можно уменьшить, чтобы не переплачивать за материал.

Если расчетная величина момента изгиба получится больше, чем L/200, то произвольное значение увеличивают. Подбор проводится в соответствии со стандартными размерами имеющихся в продаже пиломатериалов. Так подбирают сечение до того момента, пока не будет подсчитан и получен оптимальный вариант.

Рассмотрим простой пример вычислений по формуле b = 6Wh². Предположим, h = 15 см, а W это отношение M/Rизг. Величину М вычислим по формуле g×L2/8, где g – суммарная нагрузка, вертикально направленная на стропильную ногу, а L – это длина пролета, равная 4 м.

Rизг для пиломатериалов из хвойных пород принимаем в соответствии с техническим нормами 130 кг/см2. Допустим, суммарную нагрузку мы рассчитали заранее, и она у нас получилась равной 345 кг/м. Тогда:

Расчет стропильной системы: как рассчитать площадь, длину стропил и расстояние между ними Расчет односкатной крыши - онлайн калькулятор: расчет конструкции фермы (обрешетки, стропила, кровельные прокрытия) Онлайн калькулятор расчета крыши с чертежами - программа расчета кровли, в т.ч. двускатной и вальмовой | stroyka.expert Онлайн калькулятор расчета кровли или как самому рассчитать кровельное покрытие для мансардной крыши? Расчёт двускатной крыши Несложный расчет стропильной системы крыши Онлайн калькулятор расчета крыши с чертежами - программа расчета кровли, в т.ч. двускатной и вальмовой | stroyka.expert Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы Несложный расчет стропильной системы крыши

M = 345 кг/м × 16м2/8 = 690 кг/м

Чтобы перевести в кг/см делим результат на 100, получаем 0,690 кг/см.

W = 0,690 кг/см/130 кг/см2 = 0,00531 см

B = 6 × 0,00531 см × 152 см = 7,16 см

Округляем результат как положено в большую сторону и получаем, что для устройства стропил с учетом приведенной в примере нагрузки потребуется брус 150×75 мм.

Проверяем результат по обоим состояниям и убеждаемся в том, что нам подходит материал с рассчитанным сейчас сечением. σ = 0,0036; f = 1,39

Стропила крыш крутизной более 30º вынуждены сопротивляться не только изгибу, но и силе сжимающей их вдоль собственной оси. В этом случае помимо проверки по описанному выше сопротивлению на изгиб и по величине изгиба нужно рассчитывать стропилины по внутреннему напряжению.

Т.е. действия выполняются в аналогичном порядке, но проверочных расчетов несколько больше. Точно также задается произвольная высота или произвольная толщина пиломатериала, с ее помощью рассчитывается второй параметр сечения, а затем проводится проверка на соответствие вышеперечисленным трем техническим условиям, включая сопротивление сжатию.

При необходимости в усилении несущей способности стропилины вводимые в формулы произвольные значения увеличивают. Если запас прочности достаточно большой и нормативный прогиб ощутимо превышает вычисленное значение, то есть смысл еще раз выполнить расчеты, уменьшив высоту или толщину материала.

Подобрать первоначальные данные для производства расчетов поможет таблица, в которой сведены общепринятые размеры выпускаемых у нас пиломатериалов. Она поможет подобрать сечение и длину стропильных ног для первоначальных вычислений.

Рассчитываем деревянные балки перекрытия

Для деревянных балок оптимальная величина пролета составляет от 2.5 до 4 метров.

Оптимальное сечение – прямоугольное.

Соотношение высоты и ширины 1.4:1.

Расчет односкатной крыши — онлайн калькулятор кровли, стропил, обрешетки и угла наклона Онлайн расчета двускатной крыши | стройсоветы Расчет односкатной крыши, онлайн калькулятор Калькулятор стропил: расчёт стропильной системы крыши онлайн | perpendicular.pro Расчёт вальмовой крыши: онлайн калькулятор с чертежами стропил Расчёт стропильной системы Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора Расчет стропильной системы двухскатной крыши - онлайн калькулятор: он поможет вам рассчитать длину и площадь стропил Как рассчитать стропила для крыши: расчет длины, угла, сечения, нагрузки Расчет двухскатной крыши: площадь, стропила, высота

В стену балка должна заходить не менее чем на 12 см.

В идеале балки крепят к анкерам, который заранее установлен в стене.

Гидроизоляция балок выполняется «по кругу».

При расчете сечения балок учитывается нагрузка от собственного веса (как правило, 200 кг/кв. метр), и эксплуатационная временная нагрузка.

Ее значение равняется нагрузке постоянной – 200 кг/кв. метр.

Зная величину пролета и шаг установки балок, по таблице высчитывается их сечение:

Пролет (м)/ Шаг установки (м)

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет. свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Двускатная крыша — расчет параметров

Особенности двускатной конструкции крыши

  1. Определение угла наклона ската
  2. Расчет высоты конькового прогона
  3. Вычисление площади фронтона
  4. Расчет площади двускатной крыши
  5. Помощь онлайн-калькуляторов и специалистов

Обустройство — двускатной крыши, хоть и завершающий этап строительства любого дома, но относится к наиболее значимым элементам постройки. Роль её не уступает по значимости ни стенам, ни фундаменту. Она защитит ваш дом от попадания влаги и осадков, не допустит проникновения холода, поможет создать приятную и уютную атмосферу внутри, при этом придав экстерьеру завершенности и презентабельности. Сегодня есть разные типы крыш, и традиционно наиболее распространёнными являются двухскатные, они простые и удобные, заслужили к себе вековое доверие.

Как произвести расчет кровельного покрытия, обрешетки и стропил для односкатной крыши с помощью онлайн калькулятора Онлайн расчета двускатной крыши — стропильной системы Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора Расчёт вальмовой крыши Расчет вальмовой крыши: руководство, формулы, онлайн-калькулятор Расчет вальмовой крыши: минимизируем затраты и отходы Как произвести расчет вальмовой крыши + онлайн калькулятор с чертежами и фото Расчет кровли онлайн калькулятор с чертежами: как рассчитать мансардную крышу дома и произвести расчет строительных материалов Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы

Что характерно для расчета двускатной крыши, и какие элементы подлежат математическим вычислениям

Прежде, чем разобраться, как провести расчет двухскатной крыши, отметим, что конструктивно двухскатная крыша является самым простым из всех существующих типов и форм. Такая крыша состоит из двух наклонных поверхностей, называемых скатами, которые расположены под определенным углом в отношении наружных стен дома. Это обязательное условие, т.е. благодаря наклону происходит естественный сток дождевой воды и отход талого снега, поэтому как минимум в пять-десять градусов угол должен быть. Примечательно, что во многих случаях целесообразно делать наклон даже более, чем на 60 градусов.

Ещё одной отличительной чертой конструкции рассматриваемого типа является фронтон, часто называемый «лицом» крыши. Данный элемент имеет форму треугольника, он образован карнизом и двумя скатами, и становится верхней частью переднего фасада здания.

Занимаясь строительством небольшого дачного домика, такую незамысловатую и наиболее простую в монтаже форму кровли многие предпочитают возводить самостоятельно

Это действительно реально, но необходимо понимать, насколько важно выполнить максимально верные вычисления. Сказать точно, как сделать расчет двухскатной крыши невозможно, т.к

есть общие правила и направления исчислений, но необходимо при этом учитывать индивидуальные особенности каждой постройки и ряд нюансов.

Назначение калькулятора

Расчет двухскатной крыши применяется для вычисления наклона монтируемых стропил, нагрузки, определения обрешетки и требуемых других материалов для всей возводимой конструкции. Расчеты осуществляются в соответствии с требованиями безопасности. Двускатная крыша считается очень практичным и экономически выгодным. Стропила опираются друг на друга и соединяются обрешеткой. По торцам стены имеют треугольный вид.

Калькуляторы способны проводить определять следующие параметры:

  • наклон ската;
  • количество подкровельных материалов;
  • количество материалов на обрешетку;
  • вес материалов и конструкции;
  • длину стропил;
  • количество стропила;
  • площадь поверхности;
  • сечение.

Рассчитать площадь кровли двухскатной при помощи калькулятора можно одновременно с определением устанавливаемых систем конструкции. Перед началом расчетов надо указать тип покрытия. Ширина крыши зависит от покрытия и габаритов коробки, что влияет на угол наклона. Уклон зависит от климатических условий региона и материала кровли. Этими показателями определяется высота всей конструкции.

Размеры крыши зависят от многих факторов: от климатического места расположения до используемых материаловИсточник aviarydecor.com

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Как рассчитать стропила для крыши: расчет длины, угла, сечения, нагрузки Расчет деревянных стропил крыши Калькулятор мансардной крыши и угла наклона стропил Калькулятор двухскатной крыши и расчёт стропильной системы онлайн Расчет стропильной системы крыши Онлайн калькулятор расчета крыши с чертежами Расчет стропильной системы двухскатной крыши: подробные примеры + советы инженеров Как рассчитать стропила для крыши: определение длины, сечения и нагрузки на стропила Расчет деревянных стропил крыши Расчет деревянных стропил крыши

Результаты расчетов

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Какие параметры обязательно необходимо рассчитать

Неопытные в строительном деле, могут предположить, что программа для расчета крыши дома предназначена исключительно для того чтобы увидеть, какой будет конструкция по завершению работ. На самом же деле это далеко не так.

Редактирование кровли дома в программе Аркон

Такие утилиты позволяют точно определить все важнейшие для прочности и долговечности конструкции, параметры. Программы помогут определить:

  • длину балок, из которых будет создана основа кровли;
  • количество требуемых стропил для стойкости конструкции;
  • также, программы, которые помогают сконструировать крыши онлайн, качественно и полноценно, рассчитают необходимую прочность основы, чтобы была выдержана нагрузка от кровельного материала;
  • программа для проектирования крыш домов, помогут определить, какое количество изоляционного материала, сохраняющего тепло и защищающего от шума, необходимо приобрести;
  • еще специализированные программы рассчитают объем сырья, необходимого для завершающего этапа установления крыши;
  • и один из важных факторов, который поможет определить программа – это стоимость необходимого сырья.

Посчитать ее можно, отталкиваясь от расчетов материалов, которые выполнила утилита по проектированию крыши здания.

Все эти моменты важны и каждый из них, обязательно должен быть определен на этапе планирования строительства или реконструкции кровли дома.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь .

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Онлайн калькулятор расчета стропильной системы, обрешетки и угла наклона ската мансардной крыши Расчёт стропильной системы своими силами Расчёт односкатной крыши Расчет односкатной крыши - онлайн калькулятор: расчет конструкции фермы (обрешетки, стропила, кровельные прокрытия) Калькулятор стропил: расчёт стропильной системы крыши онлайн | perpendicular.pro Расчет стропильной системы двухскатной крыши - онлайн калькулятор: он поможет вам рассчитать длину и площадь стропил Расчет вальмовой крыши - онлайн калькулятор с чертежами и фото + расчет стропильной системы и площади четырехскатной крыши Расчет кровли онлайн калькулятор с чертежами: как рассчитать мансардную крышу дома и произвести расчет строительных материалов Расчет односкатной крыши, онлайн калькулятор Онлайн расчета двускатной крыши | стройсоветы

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Можно ли доверять современным онлайн-калькуляторам

Строительство – это, по сути, целая наука, которая не терпит и не прощает даже малейших неточностей в любых вычислениях. Специалисты, безусловно, знают, как правильно выполнить те или иные действия, как быстро определить любой из описанных выше показателей.

Непрофессионалу, который собирается обустроить и покрыть крышу своего, например, небольшого дачного домика, справиться с задачей будет намного сложнее. Двускатные конструкции – это наиболее простой вариант, но и он тоже требует повышенной скрупулезности в вычислениях.

Сегодня на просторах Интернета есть немало сайтов, на которых работает онлайн-калькулятор для расчета двухскатной крыши, рассчитать двускатную крышу с его помощью можно за несколько секунд, если ввести в соответствующие поля запрашиваемые данные. Это удобный и быстрый способ решения проблемы, но вы должны понимать и то, что каждый расчет – это дело индивидуальное, всё должно быть выполнено с учетом нюансов конкретного объекта.

Расчет стропильной системы двухскатной крыши

Как посчитать площадь крыши дома: онлайн калькулятор

Как посчитать квадратуру крыши дома и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор, который считает не только квадратуру дома, но и производит расчет угла наклона, количества кровли, стропил и многое другое.

Данный калькулятор производит расчет покрытия для двускатной кровли. Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

  • Расчет односкатной крыши,
  • Расчет двускатной крыши,
  • Расчет вальмовой крыши,
  • Расчет мансардной крыши.

9

Что необходимо знать перед расчетом?

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Двухскатная крыша и ее преимущества в малоэтажном строительстве

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Как выбрать оптимальный угол наклона и форму двухскатной крыши для снежных регионов

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

  • Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
  • Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
  • Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Как найти размеры двухскатной крыши

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Как сделать расчет двухскатной крыши

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

  • керамическую черепицу;
  • цементно-песчаную черепицу;
  • битумную черепицу;
  • металлочерепицу;
  • шифер;
  • профнастил, алюминиевый фальц и другие металлические кровли;
  • битумный шифер;
  • сланцевое покрытие;
  • крыша, созданная на основе природных материалов.

3

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

  • скаты (наклонные плоскости),
  • обрешетка,
  • стропила,
  • брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

8

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Расчет кровли онлайн калькулятор

Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество кровельного покрытия, вес, обрешетку, стропила, угол наклона и многое другое.

ВАЖНО!

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

  • Расчет односкатной крыши,
  • Расчет двускатной крыши,
  • Расчет вальмовой крыши.

9

Обозначения полей калькулятора

Укажите кровельный материал:—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)кг/м2Введите параметры крыши (фото выше):Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки:Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки
F (см) Расчёт снеговой нагрузки (на фото ниже):Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVIIВысота до конька здания 5 мот 5 м до 10 мот 10 мТип местности Открытая местностьЗакрытая местностьГородские районы

Результаты расчетов

Крыша:Угол наклона крыши: 0 градусов. Угол наклона подходит для данного материала.Угол наклона для данного материала желательно увеличить!Угол наклона для данного материала желательно уменьшить!Площадь поверхности крыши: 0 м2. Примерный вес кровельного материала: 0 кг.Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.Стропила:Нагрузка на стропильную систему: 0 кг/м2.Длина стропил: 0 см. Количество стропил: 0 шт.

10

Обрешетка:Количество рядов обрешетки (для всей крыши): 0 рядов. Равномерное расстояние между досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 шт.Объем досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

8

Расшифровка полей калькулятора

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями. В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму.

ОБРАТИТЕ ВНИМАНИЕ!На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

4

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом. В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера.

5

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Расчет площади покрытия

2

Расчет площади крыши неминуем в любом проектирования навеса. Если
поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло с вычислениями.

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

6

Расчет площади кровли

Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте. Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов. Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм вычисления на примере двускатной крыши:

  1. Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета — В, высота будет Н.
  2. Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
  3. Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

9

Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

ВАЖНО!Для измерения вертикального ряда следует учитывать размер нахлеста (обычно принимают в значении 140-150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса.

Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.

После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Наиболее популярные виды крыш

Постройка кровли представляет достаточно сложный процесс, в котором нужно учитывать не только кровельный материал, но гидро — и теплоизоляцию. Также нужно определиться с типом кровли. Итак, строители различают несколько разновидностей кровли:

  • односкатная;
  • двухскатная;
  • четырехскатная (вальмовая);
  • мансардная крыша;
  • многоскатная;
  • многощипцовая.

Если кровля достаточно простой формы, без лишних изломов, то рассчитать ее площадь не составит большого труда. Если же крыша более сложной конфигурации, с множеством скатов, то тут придется вооружиться всеми своими знаниями в геометрии. Это объясняется тем, что нам придется высчитывать параметры геометрических фигур, входящих в условный рисунок кровли, а сложность будет состоять в типе этих самых фигур.

8

В большинстве случаев, крыши частных построек бывают следующих геометрических форм. Площадь скатных крыш считается с помощью этих формул:

  1. Трапеция. Формула расчета (A+B)*H/2.
  2. Прямоугольник — A*B.
  3. Параллелограмм — A*H.
  4. Треугольник с равными сторонами — (A*H)/2.

ОБРАТИТЕ ВНИМАНИЕ!Стоит понимать, что чем сложнее кровля, т.е. если она состоит из нескольких скатов, тем она сложнее в постройке, а также в иных моментах — утеплении, обслуживании и т.д. Финансовый вопрос также никто не отменял, ведь на такую крышу понадобится больше строительных материалов.

Площадь односкатной крыши

Расчет площади односкатной кровли представляется самым простым, ведь для этого не требуется подробный план кровли.

Рассчитывается она по очень простой формуле:

S = A * B, где

S — это площадь самой крыши (в данном случае, прямоугольника).

A — это ширина кровли.

B — это длина.

Допустим, длина односкатной крыши составляет 7 метров, а ширина равна 4. Рассчитываем:

S = 4 * 7 = 28 метров.

7

Как рассчитать площадь крыши двускатного типа?

Такой тип кровли представляет собой две односкатные крыши с разных сторон, поэтому и вычисление будет происходить по схожему алгоритму. Остается только сложить получившиеся значения вместе.

Возьмем для расчета те же параметры, что и в предыдущем примере, т.е. ширина будет ровняться 4 метрам, а длина равна 7. Производим расчет:

S = (4*7) + (4*7) = 28 + 28 = 56 метров.

6

Квадратура четырехскатной кровли

Если взглянуть на такую крышу сверху, то можно увидеть, что она состоит из четырех геометрических фигур, площади которых нам и нужно вычислить. Иными словами, нам нужно рассчитать эти значения для двух трапеций и двух равносторонних треугольников. Все получившиеся показатели нужно будет сложить.

В качестве длины и ширины возьмем те же значения, т.е. 7 (значение A) и 4 (значение B) метра, а высота будет ровняться условным 3 (значение H) метрам.

Рассчитываем по следующей формуле:

S = A*H/2 = 7*3/2 = 21/2 = 10,5 метров. Значение второго треугольника будет такой же, поэтому складываем эти значения: 10,5 + 10,5 = 21 метр.

Рассчитываем площадь трапеции:

S = (A+B)*H/2 = (7+4)*3/2 = 11*1,5 = 16,5 метра. Прибавляем значение второй трапеции: 16,5 + 16,5 = 33 метра.

Складываем получившиеся значения: 21 + 33 = 54 метра. Это и будет конечная площадь четырехскатной поверхности.

3

Как произвести расчет площади крыши сложной формы?

В принципе, расчет площади кровли сложной конфигурации мало чем отличается от предыдущих способов. Конечно, придется затратить чуть больше времени, но правила расчета для всех общие:

  • Разбиваем пространство на отдельные геометрические элементы. В результате мы получаем различные прямоугольники, треугольники, трапеции и прочие фигуры.
  • Далее нужно воспользоваться математическими формулами, знакомыми еще со школьной программы, рассчитывая таким образом площадь для каждой фигуры.
  • Помните, что длина ската берется от крайней линии карниза и заканчивая коньком крыши.
  • Рассчитываем показатели для всех получившихся фигур, после чего складываем вместе все эти значения.
  • Если вы видите, что скат кровли неправильной формы, то лучше разбить его на две простейшие фигуры, ведь куда проще рассчитывать площадь двух трапеций, чем площадь многоугольника. Так вы сэкономите себе время и нервы.

5

ОСТОРОЖНО!Ни в коем случае не вычитайте из получившегося значения площади такие элементы крыши, как дымоход, каналы вентиляции, окна мансарды и прочее. Это может привести к тому, что вы просто приобретете меньше кровельного материала, чем это требуется. Будьте предельно бдительны!

Расчет крыш сложных форм

Зависимость площади от типа кровельного материала

2

Мы уже говорили о том, что вычисление площади кровли необходимо для
того, чтобы рассчитать приблизительное количество кровельного материала.

Но даже в том случае, если мы провели все расчеты правильно, то материала все равно нужно приобретать с небольшим запасом, чтобы не столкнуться с его нехваткой в процессе монтажа. Тип кровельного материала также играет важную роль, ведь технология его настила может быть разной.

Шифер, металлическая черепица и профнастил. Каждый из этих материалов реализуется в форме листов, а укладывать их нужно внахлест. Есть такое понятие, как «полезная площадь» материала, поэтому нужно брать в расчет именно ее, а не фактические показатели. Если компания-производитель высокого уровня, то она обязательно отображает подобную информацию на упаковках.

Вот несколько рекомендаций, позволяющих приобрести необходимое количество материала:

  • Длина постройки делится на ширину листа материала. К получившемуся значению необходимо прибавить еще 10%, которые пойдут на обрезку. Так мы узнаем точное число листов на всю ширину кровли.
  • Значение длины ската делим на длину листа материала. Затем нужно прибавить 13%, что пойдет на нахлест при установке листов.
  • Затем перемножаем число листов в ширину кровли и общее число рядов до карниза. Искомая цифра и будет являться общим количество листов шифера или металлочерепицы для конкретной кровли.

4

Расчет сложной крыши

В принципе, расчет всех параметров оказывается не таким уж сложным процессом, если следовать вышеизложенным рекомендациям.

Наш строительный калькулятор может произвести все расчеты за вас. Вам же остается только ввести данные длины, ширины, высоты и прочих показателей постройки, а также используемого кровельного материала.

Расчет фронтона крыши, онлайн калькулятор

Расчет площади фронтона двускатной крыши по ширине стены дома и высоте до конька крыши. Расчет фронтона крыши, онлайн калькулятор

Расчет угла наклона вальмовой крыши

Расчет угла наклона скатов четырехскатной вальмовой крыши. Расчет угла наклона вальмовой крыши

Расчет балки перекрытия, онлайн калькулятор

Расчет предельной нагрузки на деревянные балки перекрытия дома. Расчет балки перекрытия, онлайн калькулятор

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

ВНИМАНИЕ!Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

5

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

6

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

8

ВНИМАНИЕ!Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м2. Общее значение площади – 82 м2, т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

9

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Источник https://str-mebel.ru/remont-i-strojka/kak-rasschitat-ploshchad-kryshi.html

Источник https://woodimart.ru/rascet-stropilnoj-sistemy-dvuhskatnoj-krysi-onlajn-kalkulator-on-pomozet-vam-rasscitat-dlinu-i-plosad-stropil/

Источник https://akak7.ru/raschet-stropilnoj-sistemy-dvuxskatnoj-kryshi-onlajn-kalkulyator-on-pomozhet-vam-rasschitat-dlinu-i-ploshhad-stropil.html

Источник

X

Читайте также:

Добавить комментарий

Ваш адрес email не будет опубликован.

8 − семь =
