Как установить тройник трубу канализационную


Канализационный тройник

Тройник канализационный – это раструб, каждый отдельно взятый рукав которого располагается под определенным углом относительно другого. Все рукава имеют разные диаметры сечения. Труба с завальцованными краями – это входная часть фитинга, два дополнительных отверстия – раструб, непосредственно к которым и присоединяются канализационные трубы.

Тройники, пожалуй, являются самым главным и незаменимым элементом при возведении канализационных систем. С помощью подобных устройств можно изменить наклон труб и их направление. Тройники помогут соединить между собой трубы разного диаметра и обеспечить герметичное соединение всех конструкций в общей системе.

Плюс таких конструкций – доступная стоимость, широкая область применения, прекрасная устойчивость к появлению коррозии, легкий и простой монтаж, долговечность и практичность.

Без фитингов невозможно обустроить септик, смонтировать систему слива и отвода воды и даже подключить некоторую бытовую технику.

Классификация равнопроходных тройников

Равнопроходные тройники делятся на следующие виды:

  • простые врезные без усиления — нужны в системах с давлением до 2,5 МПа, если давление выше 2,5 МПа, то трубы должны быть малого диаметра;
  • тройники с усилением — применяются в системах с большим давлением до 4 МПа, где требуется усиление конструкции. Такие тройники делятся на подвиды — с утолщенным штуцером, с седловиной и с накладками.

По типу изготовления равнопроходные тройники делятся на:

  • сварные — изготавливаются путем сваривания двух частей трубы (горловины и корпуса). Корпус — это та часть, которая соединит два элемента магистральной трубы, а горловина — это часть тройника, которая соединяется с ответвлением трубопровода. Из всех сварных элементов самые экономичные простые врезные;
  • штампованные — изготавливаются при помощи выдавливания на прессах. Отличаются высокой прочностью из-за плавного перехода от корпуса к горловине;
  • штамповочно-сварные — таким способом изготавливаются тройники с большим диаметром. Сначала отдельно штампуются корпус и горловина, а уже потом свариваются между собой.

Разновидности фитингов


Прямое соединение

Современные производители представляют несколько разных видов тройников. Они отличаются между собой габаритами, формой и предназначением:

  • Прямые фитинги. Подобные конструкции оборудованы рукавами, расположенными под прямым углом относительно друг друга. С помощью таких устройств можно легко соединить между собой водопроводные стояки, вертикального и горизонтального расположения.
  • Наклонный тройник чугунный канализационный. Рукава таких конструкций располагаются под углом в 45 градусов. Подобные изделия, как правило, используются для обустройства трубопровода в санузлах, ванных, кухонных помещениях. Они исключают вероятность засоров, так как в них полностью отсутствуют сложные участки.
  • Муфты-ревизии. Позволяют быстро и просто проверить состояние канализационной системы, а также при необходимости почистить ее. Конструкции оснащены удобным закручивающимся клапаном. Такие устройства используются на сложных участках, вероятность засорения которых достаточно высока. Данные участки, как правило, имеют сложные переходы.

Рукава равнопроходных тройников имеют равный диаметр. С помощью подобных конструкций осуществляется соединение труб единого диаметра.

Рукава разнопроходных фитингов имеют разный диаметр. Такие изделия позволяют надежно соединить трубы разного диаметра. В большинстве случаев данные конструкции используются для сооружения канализационных систем в квартирах и частных домах.

Существует еще одно различие между разными видами тройников – способ крепления изделий. Некоторые модели оснащены специальной пресс-гильзой и гайкой. Комбинированные конструкции имеют внутреннюю резьбу либо накидную гайку.

Пластиковые тройники: типы и применение

Пластиковые тройники используются для канализационных трубопроводов. Существуют несколько распространенных типов:

  • тройник канализационный ПВХ на 87 или 90 градусов — для соединения вертикальных стояков с горизонтальными трубами;
  • тройник канализационный из ПВХ на 45 градусов — для крепления пластиковых труб в горизонтальном ответвлении;
  • ревизия ПВХ — это муфта с дополнительным третьим отверстием, закручивающаяся специальной крышкой. Она нужна для того, чтобы в определенных частях труб можно было справляться с засорами.

Материалы конструкций

Для изготовления тройников производители используют разные материалы. Очень популярными и востребованными являются полимерные изделия. Однако в некоторых областях используются металлические, керамические фитинги, а также конструкции, выполненные из асбоцемента. Согласно нормам, предусмотренным соответствующим ГОСТом, подобные изделия используются для соединения труб, изготовленных из идентичных материалов. Только в этом случае все системы будут герметичны.

Однако чаще всего для соединения различных труб используются тройники, выполненные из специального, прочного пластика. Это может быть полиэтилен либо полипропилен.

Фитинги, изготовленные из полиэтилена, предназначены для обустройства безнапорной канализационной системы. Такие изделия используются для соединения различных труб без сварки. Для изготовления применяется определенный метод литья, кроме того заготовка дополнительно подвергается механической обработке.

Для соединения тройников с трубами используются специальные компрессионные муфты, оборудованные надежными зажимами. Благодаря такому способу соединения, значительно упрощается и ускоряется процесс монтажных работ. Он совершенно не подходит для обустройства различных напорных систем. Жидкости в таких системах проходят под большим давлением, замки могут не выдержать напора и демонтироваться.

Область применения тройников, изготовленных из полипропилена, достаточно широка. Подобные конструкции отличаются повышенной устойчивостью к температурным перепадам и негативному воздействию низких и высоких температур. Тройник сантехнический канализационный из полипропилена может использоваться для соединения любых труб. Очень важно учитывать при подборе и монтаже, что при продолжительном контакте с горячей водой такие конструкции незначительно расширяются.

Определить уровень максимально допустимой нагрузки очень просто. Об этом параметре расскажет цвет тройника. Конструкции серого цвета обладают мягкой однослойной структурой. Уровень теплопроводности изделий достаточно высок. Благодаря этому качеству, можно не опасаться за герметичность всех соединений, даже если в систему попадет очень горячая вода.

Тройники рыжего цвета предназначены для возведения внешних трубопроводов. Подобные изделия обладают прекрасной устойчивостью к различным механическим нагрузкам. Такие тройники легко выдерживают нагрузки, возникающие при незначительных подвижках пластов грунта, негативном воздействии, вызванном движением разного транспорта и так далее.

Для соединения гофрированных труб используются специальные тройники. Подобные изделия, как правило, производятся из прочного пластика, обладают определенной структурой, состоящей из двух слоев. Все внутренние поверхности гладкие, ровные. Соединение данных конструкций с трубами осуществляется с помощью раструбов.

Варианты соединений


Отвод трубы при помощи тройника

В зависимости от материала, из которого изготовлен тройник, определяется способ монтажа конструкции и труб. Немаловажную роль в этом также играет основное предназначение тройника и его габариты. Фитинги, изготовленные из полиэтилена, и трубы фиксируются с помощью специальных муфт, а также сварки. Тройники из полипропилена присоединяются к трубам раструбами. Соединение изделий, выполненных из металлопластика, как правило, осуществляется обжимным либо прессовочным способом.

Виды тройников для водопровода

Классифицируют фитинги по нескольким параметрам. В первую очередь выделяют изделия по материалу изготовления:

  • Металлические водопроводные тройники. Стальные, чугунные, латунные, бронзовые. Первые два вида чаще используют для муниципального строительства общественных магистралей. Сталь и чугун долговечны, устойчивы к коррозии. Как правило, эти виды арматуры монтируют методом сварки или фланцевых соединений. Латунные и бронзовые фитинги чаще используются в частном строительстве. Оба материала прочны, долговечны. Латунный тройник еще и универсален. Его можно ставить не только на металлический водопровод, но и на пластиковый.
  • Полимерные. Эти фитинги используют исключительно внутри помещения для монтажа системы водоподачи из труб ПВХ, ПНД или полипропилена. Производят арматуру из полиэтилена, полипропилена и поливинилхлорида. Пластиковые тройники удобны в установке, имеют высокий показатель герметичности и долговечности.

Арматуру из металла производят одним из нескольких способов – сварка, горячая штамповка или гидроштамповка. Заготовка изначально имеет вид электросварной или бесшовной трубы. Чтобы оформить торцы арматуры, используют нарезные станки или торцевые.

По способу монтажа и соединения все тройники делят на такие виды:

  • Резьбовые. Крепятся с помощью внутренней или внешней нарезки.
  • Сварные. Подлежат только сварке. Причем это могут быть и металлические фитинги, и полимерные.

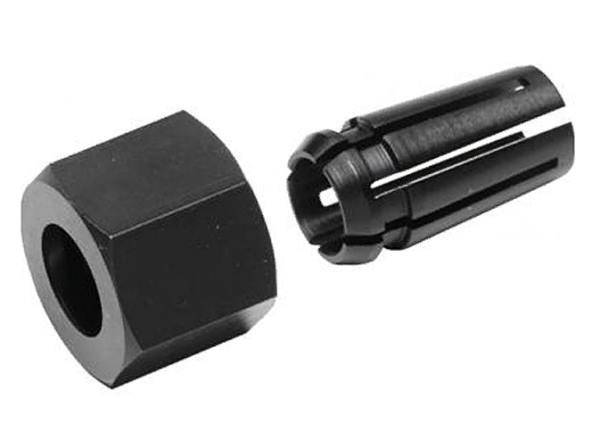

  • Обжимные. Их еще называют цанговыми.
  • Пресс-фитинги.
  • Комбинированные.

Рекомендации по установке канализационных тройников

Процесс выполнения работ по замене пришедших в негодность труб, стояков и других конструкций, а также возведению новой канализационной системы, не вызовет особых затруднений даже у неопытного мастера. Все можно выполнить быстро и просто своими руками.

Сначала необходимо демонтировать старое оборудование. Только после этого можно приступать к обустройству новой системы либо замене отдельных элементов. Для этого стоит воспользоваться рекомендациями:

  • Для обустройства горизонтальной разводки необходимо воспользоваться специальными косыми тройниками с углом наклона в 45 градусов. Это поможет в дальнейшем избежать вероятных засоров системы, значительно увеличить срок службы трубопровода и снизит риск возникновения непредвиденных аварийных ситуаций. Категорически не рекомендуется использовать для обустройства таких горизонтальных систем прямые тройники. Это увеличит в разы вероятность засорения системы, снизит срок службы.
  • Прежде чем приступить к замене фитинга, прокладки либо установке нового тройника, необходимо учесть, что нельзя ни в коем случае подрезать или удалять уплотнительные кольца. Это может привести к нарушениям герметизации и, как следствие, повышению вероятности возникновения различных аварийных ситуаций. Чтобы облегчить процесс демонтажа старых деталей и установки новых, достаточно лишь хорошенько смазать внутренние поверхности конструкций крепким мыльным раствором.
  • Установку специальных ревизионных муфт необходимо осуществлять на открытых участках трубопровода. Только так демонтировать заглушку будет значительно проще. Кроме того, это позволит беспрепятственно проникнуть внутрь системы и тщательно прочистить ее.
  • Чтобы обеспечить более надежное и герметичное соединение толстых участков трубопровода, диаметр сечения которых превышает 50 мм, необходимо использовать специальные кронштейны, фиксирующиеся на несущей поверхности конструкции.
  • Снизить вероятность засоров и обеспечить правильное направление потока жидкости позволит правильная установка всех конструкций. При этом очень важно, чтобы муфтно-раструбный торец тройника смотрел на начальную точку трубопровода.

Используя вышеперечисленные правила и рекомендации, можно легко и просто заменить конструкции, выполнить все работы качественно и продлить срок службы трубопровода. Канализационные фитинги являются очень важным элементом трубопровода, они обеспечивают герметичность системы.

Какие бывают виды фитингов для системы водоотведения

Существует несколько классификаций, которые основаны на особенностях эксплуатации и установки. В основе первой лежит место расположения трубы. Они могут находиться как на внешней части трубопровода, так и внутри канализационной системы.

Другим основополагающим признаком является метод крепежа. Детали могут соединяться двумя способами:

  • с помощью уплотнительного кольца;
  • посредством склеивания.

Схема соединения пластиковых труб фитингами

Схема соединения пластиковых труб фитингами

Для внешней и внутренней сети также характерны различные виды фитингов для канализационных труб, каждый из которых выполняет строго определенную функцию. В строении внешней стороны механизма предусмотрены следующие составные части:

  • муфты;
  • ревизии с крышкой;
  • крестовины;
  • компенсационные патрубки;
  • редукции и т. д.

В качестве специфических приспособлений для внутренней канализации используются обратные клапаны, заглушки, отводы и др.

Фитинги для внутренней канализации

Фитинги для внутренней канализации

Способы соединения тройников для канализационных труб

Определение и назначение тройников для канализационных труб


Пластиковый тройник для наружной канализации
Канализационная система, как внутренняя, так и внешняя, состоит не только из труб. Для правильной укладки необходимы фитинги, чтобы магистраль соответствовала техническим требованиям. Большинство строительных компаний и частные лица используют пластик для канализации, поэтому промышленность предлагает большой выбор разнообразных тройников, которые помогают сделать систему стабильно работающей и безопасной.

Преимущества пластиковых изделий:

  • легкий вес – все работы можно выполнять без привлечения тяжелой строительной техники;
  • удобство монтажа – детали оснащены специальными стыками, которые не нуждаются в дополнительном применении каких-либо материалов;
  • пластик устойчив к образованию ржавчины, поэтому служит долго;
  • на внутренних стенках не откладывается налет, что позволяет экономить на частых профилактических мероприятиях;
  • низкая стоимость изделий.

Без покупки тройников возможно обустроить только прямую магистраль – без поворотов и разветвлений, что не позволяет пользоваться ею комфортно.

В магазинах и строительных супермаркетах можно найти детали для чугунной или стальной канализации, но для их использования нужны другие способы соединения, например, сварка. Принцип работы и назначение чугунных или стальных фитингов такие же, как и для пластиковой системы.

Детали для канализационных труб

Важно правильно провести монтаж канализационных труб, как правило, современные модели состоят из комплектующих деталей разного формата. Они могут быть выполнены из полипропилена, чугуна, поливинилхлорида, стали, керамики. Детали выполняются в разных вариантах, это могут быть муфты, используются также крестовины с углами 45 и 90 градусов и отводы с углами 45 и 90 градусов.

Вам будет интересно  Как сделать врезку в канализационную трубу – проверенные способы от мастера

Фитинги разделяются на устройства для внешней и внутренней части системы. Также в канализационной системе присутствуют такие элементы:

  • сифоны с двумя коленами;
  • обратные клапаны;
  • отводы с резиновыми уплотнителями.

Все детали должны быть выполнены из прочных и износостойких материалов. Старайтесь правильно подбирать комплектующие.

Виды тройников для канализации


Наклонный тройник 110 на 50 мм для внутренней канализации
В строительстве канализационной магистрали применяются следующие виды фитингов:

  1. Прямые. Свое название они получили, потому что используются для горизонтальных и вертикальных участков с углом наклона 90 градусов. Это неотъемлемый элемент, который применяется в каждой системе.
  2. Наклонные тройники. Необходимы для организации стока под углом 45 градусов. Наиболее востребованы во внутренних системах, чтобы предотвратить образование потенциального засора.
  3. Ревизионные муфты устанавливаются для облегчения прочистки труб в особо сложной разводке. Если засор все-таки образовался, мастер снимает заглушку и тросом прочищает участок.
  4. Равнопроходные тройники необходимы в тех местах, где труба разделяется. Диаметр при этом сохраняется, но появляется дополнительная ветка магистрали.
  5. Разнопроходные фитинги. Если диаметр трубы во внутренней канализации 50 мм, а во внешней 110, то нужно удобно соединить эти два элемента конструкции. В этом случае подбирается деталь, которая имеет разный диаметр для подсоединения, чтобы состыковать внутреннюю и наружную канализацию.

Количество тройников рассчитывается заранее, во время проектирования системы, чтобы вместе с трубами закупить нужное количество и конфигурацию деталей исходя из документации.

Материал изготовления

Самые распространенные материалы, которые применяются для строительства частной или городской канализации:

  • сталь;
  • чугун;
  • пластик;
  • керамика;
  • асбестоцемент;
  • гофрированные трубы.


Фитинг из нержавеющей стали
Преимущество тройников из нержавеющей стали в том, что материал хорошо переносит негативные воздействия окружающей среды, имеет тип соединения, при котором исключены расхождения труб и протечки. Сталь с нержавеющим покрытием длительное время не поддается коррозии, поэтому не виляет на качество воды. Используется в заведениях общественного питания, так как имеет длительный срок эксплуатации.

Пластиковые тройники легче по весу и дешевле в производстве, но по прочности соперничают со стальными или чугунными. С помощью пластика можно состыковать внутреннюю канализацию, выполненную из полимеров, и внешнюю чугунную магистраль. Для этого понадобятся дополнительные материалы, чтобы не образовалась протечка. Такой способ практикуется в многоквартирных домах. Можно подобрать полимерные трубы для напорной и безнапорной канализационной системы, чтобы выдерживали давление внутри при работе насоса. Для этого существуют разные виды пластика – полиэтилен нескольких видов, полипропилен, металлопластик.

Керамические фитинги служат более чем 100 лет с момента установки. Устойчивы к перепадам температур и внешним механическим воздействиям, поэтому в эксплуатации прочнее, чем обычный полимер или чугун. Внутренняя поверхность гладкая, почти без шероховатостей, что обеспечивает высокую скорость потока. Чистить внутреннюю часть труб приходится редко, так как налипания частиц органики не происходит. Материал химически нейтрален – не повреждается при соприкосновении с кислотами и щелочами. Тройники из керамики подходят для соединения в нужной конфигурации керамических труб. Плотная структура защищает окружающую среду от содержимого канализации.

Асбестоцемент – материал, который применяется для напорных и безнапорных конструкций. Асбестоцементные фитинги и трубы самые дешевые из всех имеющихся на рынке, поэтому подходят для обустройства бюджетной канализации частного дома или дачи.

Чугун – самый распространенный материал в зданиях старой постройки, поэтому иногда требуется ремонт соединений. Для этого промышленность выпускает разнообразные виды тройников. Для установки применяют сварку или раструбный метод – от этого зависит, какое соединение будет у деталей.

Фитинги для гофрированных труб выполняются двухслойными, то есть по структуре похожи на основные детали. Основной тип соединения – раструб.

Вид соединения


Раструбный тройник из высокопрочного чугуна с шаровидным графитом
В монтаже используются следующие виды соединений:

  • раструбные;
  • сварка;
  • соединительные муфты с зажимами;
  • резьба;
  • клеевое соединение.

Раструб – наиболее надежный и прочный способ. На фитинге имеется расширение, в которое вставляется труба. Могут использоваться дополнительные уплотнители – резиновые или ветошь. Поток должен двигаться в направлении раструба, чтобы не возникало засоров.

Сварка применяется в стальных конструкциях, чугунных или полимерных. При соединении полимеров такой метод обеспечивает полную герметизацию, что дает возможность подключать насос для транспортировки стоков. Ограничением является высокое внутреннее давление, которое способно прорвать место стыка. Для высоконапорных магистралей применяются более прочные виды полимеров.

Муфты с металлическими зажимами – этот способ подразумевает стыковку дополнительными приспособлениями, при котором конец трубы входит в муфту и укрепляется скобой. В процессе эксплуатации может возникнуть расхождение металлических элементов, что повлечет за собой разгерметизацию магистрали.

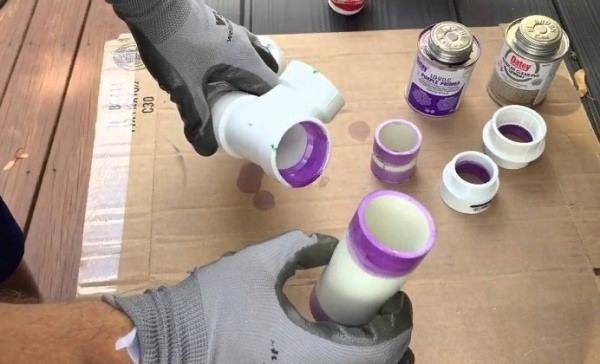

Для клеевого соединения используется специальный состав, который обычно продается в комплекте с фитингами. Есть ряд правил, которым необходимо следовать, чтобы соединение выдерживало нагрузки. Обычно такой метод применяется в безнапорных системах.

Резьба используется для всех материалов, кроме асбеста и керамики. В основном резьбовое соединение применяется для облегченных конструкций.

Виды тройников для канализации Тройник с наружной резьбой

Особенности тройников пвх


Тройник для сантехнических труб

Тройник пластиковый является соединительной деталью трубопровода. Она состоит из трех проходных отверстий, оснащенных соединениями соответствующего типа.

С помощью фитинга подключают к магистральной трубе отводы, сантехнические приборы, запорную и регулирующую арматуру. Они применяются для соединения труб в углах, на прямых отрезках, а также для перехода на другой диаметр, подключения в конце системы, установления заглушки.

Тройники из поливинилхлорида разрешено применять только для труб из того же материала. ПВХ не отличается чрезмерной устойчивостью к высоким температурам, поэтому изделия из него разрешено эксплуатировать при температуре не выше 50 градусов. Чаще всего ПВХ применяют в канализационных сетях. Тройники из пластмассы являются обязательной частью любой канализационной или ливневой системы, если установлены трубы из поливинилхлорида.

Часто соединителями ПВХ пользуются в безнапорных системах водопровода, например, если нужно подключить шланги к дачному водопроводу. Также их используют в процессе установки круглых каналов вентиляции и кондиционирования.

Преимущество таких тройников в отличных физических и механических качествах. Они очень прочны и имеют длительный срок службы, не подвергаются коррозии, экологичны, сохраняют герметичность соединения.

В зависимости от конфигурации, различают разные варианты тройников из ПВХ. По направлению трубопровода они представлены в виде:

  • прямых конструкций с выводящим отверстием, расположенным под прямым углом:
  • наклонных элементов с выводом под углом наклона в 30 и 45 градусов.

Чтобы врезать в магистраль или вертикальный стояк отвод такого же диаметра пользуются равносторонними тройниками. При соединении труб разного диаметра необходимо воспользоваться переходником. Существуют также и комбинированные варианты, которые обладают выводами с резьбой.

Чтобы прочищать засоры в сети на определенных участках устанавливают тройники-ревизии. Они оснащены выходным отверстием, которое можно закрыть крышкой. Ее легко снять, если нужно провести прочистку трубопровода.

Корпус тройника, изготовленный из поливинилхлорида, представлен в виде раструбной конструкции, содержащей различные варианты отверстий. Выходные отверстия обычно располагают под углом в 45 и 90 градусов.

В комплекте с деталями содержатся уплотнительные кольца из резины. Они позволяют обеспечить более надежную герметизацию соединений.

Размеры тройников

В домашней канализации редко применяются тройники большого размера. Обычно это диаметр 50, 110 и 160 мм. Конфигурация зависит от того, какое сечение трубы необходимо соединить, например, при подключении выходной трубы диаметром 50 мм к наружной системе в 110 мм.

Большие размеры тройников для канализационных труб необходимы для строительства городской системы или многоквартирного дома. Для этих целей выпускаются детали сечением 400 и 500 мм.

Виды и размеры

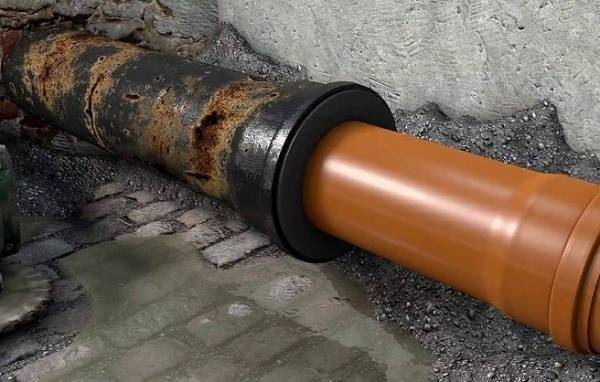

В домах старой постройки до сих пор встречаются чугунные трубопроводы. Отводы, использованные в таких системах, также изготовлены из чугуна. Они тяжелые, трудно монтируются и требуют высокой квалификации от сантехников. Сегодня они практически не используются, хотя в продаже такие элементы до сих пор есть.

Современные канализационные отводы изготавливаются из разных типов пластика:

  • ПВХ;
  • полипропилен;
  • полиэтилен низкого или среднего давления.

Все трубы, вне зависимости от материала, полностью совместимы друг с другом. Это означает, что размеры отводов канализации из ПВХ ничем не отличаются от параметров фасонных элементов из полипропилена или полиэтилена. Это удобно при монтаже или ремонтных работах. Наиболее распространены трубопроводы диаметром 50 мм (внутренняя канализация, проложенная до унитаза) и 110 мм (тройник унитаза и остальная часть системы, включая стояк). Иногда в маркировке встречается указание на диаметр 100 мм. Необходимо иметь в виду, что это те же трубы диаметром 110 мм.

Существуют разные типы канализационных отводов-двойников. Они представляют собой фасонные элементы, отличием которых друг от друга является диаметр и угол наклона. Наиболее распространенные виды отводов для канализационных труб 110 по величине угла:15°;

  • 15°;
  • 30°;
  • 45°;
  • 67°;
  • 87°.

Виды тройников для канализации отличаются большим разнообразием. Их можно разделить по следующим признакам:

  • диаметр;
  • количество отводов;
  • угол наклона отводов;
  • функциональное назначение.

Диаметр фитингов соответствует размерам основных трубопроводов. Наиболее распространены тройники для канализационных труб 110, виды которых соответствуют всем возможным функциональным задачам. При этом, для наружной части канализации могут быть использованы элементы большего размера:

  • 125 мм;
  • 150 мм;
  • 160 мм;
  • 200 мм;
  • 250 мм;
  • 300 мм и т.д.

Правила проведения монтажных работ


Вариант монтажа тройников внутренней канализации
Работу по монтажу сантехнического канализационного тройника можно проводить самостоятельно, но при этом учитывать советы:

  1. В горизонтальной разводке рекомендуется применять тройники с углом 45 градусов, чтобы снизить риск возникновения засора. Прямоточные детали не используются.
  2. Учитывать направление потока и установку раструба – он должен смотреть в ту сторону, откуда течет жидкость.
  3. Детали, диаметр которых превышает 50 мм дополнительно крепят на стену при вертикальной разводке.
  4. При замене уплотнительных колец старую резину оставляют на месте. Чтобы детали лучше стыковались, их смазывают жидким мылом.

Проще всего соединять пластиковые детали, потому что они легче по весу и не требуют посторонней помощи. Для обрезки лучше использовать мелкозубную ножовку по металлу, чтобы меньше повредить край трубы. После этого конец зачищается наждачной бумагой. Далее соединение собирается по схеме.

Чтобы собрать участок канализации с помощью тройника методом сварки, нужно подготовить дополнительные приборы, которые разогревают концы пластика, после чего их соединяют и удерживают в течение 20 секунд.

тройник сантехнический

В настоящее время успешно применяется несколько разновидностей соединительных тройников:

  1. Тройник сантехнический на 90о. Данная разводящая конструкция активно используется при необходимости соединения вертикальных стояков с горизонтальными участками канализации.
  2. Тройник на 45о служит для закрепления труб при формировании сложных ответвлений в горизонтальной и вертикальной плоскости.
  3. Ревизия – соединение представляет собой особую муфту, где третье дополнительное отверстие перекрывается специальной заглушкой в виде резьбовой крышки. Применяется тройник для избавления системы от засоров в отдельных частях канализации.

Стоимость канализационных тройников

Самыми дешевыми деталями для канализации являются пластиковые и асбестоцементные. Следом за ними по стоимости идет чугун, нержавеющая сталь, керамика. Цена зависит от количества расходного материала, а также от конфигурации изделия. Чем больше диаметр и сложнее конструкция, тем дороже обойдется фитинг.

Наклонный тройник сечением 50 мм обойдется в 150 рублей. Фитинг из ПВХ диаметром 500 мм будет стоить около 2000 рублей.

Обустройство наружной канализации будет стоить дороже из-за материалов, которые имеют большую плотность, более устойчивы к механическим воздействиям и условиям окружающей среды. В целом детали и трубы внешней разводки выше по стоимости, чем такие же по размеру, но предназначенные для внутренних работ.

Монтаж

тройник сантехнический канализационный

Давайте рассмотрим особенности работ, которые позволят надежно установить тройник сантехнический канализационный. Сделать это можно на примере широко востребованных полимерных конструкций.
Важно! Элементы светло-коричневого и оранжевого оттенка, согласно требованиям, рекомендуется устанавливать вне помещений. Для выполнения внутренних работ применяются фитинги белой и серой окраски.

Если тройник сантехнический обладает размерами, которые не соответствуют параметрам трубопровода, достаточно укоротить пластиковый элемент. Работать следует ножовкой с мелкими зубьями, что позволит сделать гладкий срез и не повредить изделие.

Перед установкой стыкуемые поверхности необходимо тщательно зачистить от загрязнений и мелких заусениц мелкой наждачной бумагой. Проникнуть в труднодоступные места можно с помощью напильника.

Далее на срезе трубы следует выполнить фаску, что обеспечит надежное сцепление поверхностей полимерного тройника с прочими фитингами. В завершение внутренняя часть соединений смазывается тонким слоем герметика, после чего конструкция собирается в единое целое.

Вам будет интересно  Канализационные насосы: виды, как правильно выбрать

Как установить тройник на канализационную ПВХ трубу

Тройники ПВХ для канализационных труб могут использоваться, как для внутренней, так и для внешней канализации.

Как установить тройник на канализационную трубу, можно, рассмотреть на примере подключения раковины и унитаза:

  • в первую очередь, нужно поставить унитаз в отведенное ему место в туалете и пометить то место, где планируете устанавливать тройник;
  • затем унитаз с будущего его месторасположения нужно убрать или просто отставить в сторонку;
  • при помощи использования герметика тройник следует вставить в раструб стояка;

Пример установки тройника для подсоединения с унитазом

Так наносится герметик для подсоединения унитаза

Так выглядит подключенный унитаз к тройнику гофрой

Например, если вам необходимо сделать всего лишь один отвод от водопроводной трубы, то применение обычного тройника станет самым оптимальным и удобным вариантом.

Если водопроводная система состоит из металлических труб, то потребуется найти места их соединения и раскрутить их.

Итак, установка тройника на трубу водопровода осуществляется следующим образом:

Использование тройников канализационных труб

  • для начала нужно отключить по стояку воду и, естественно, предупредить соседей о том, что вы будете проводить ремонтные работы, которые требуют отключения воды;
  • затем нужно найти место соединения труб, где вы хотите, собственно, установить тройник и сделать разветвление;
  • место соединения следует раскрутить, и именно сюда вставить тройник;
  • для этого потребуется несколько раздвинуть трубы и, возможно, даже одну трубу придется укоротить и нарезать в ней резьбу;
  • после этого можно спокойно устанавливать тройник и места соединения лучше обмазать герметиком, дабы избежать протечки воды. Однако если вы все сделаете правильно, подберете соответствующий вид тройника под размеры водопроводных труб, то соединения сами по себе должны быть герметичными и не должны протекать.

Так выглядит установка тройников ПВХ

Как видите, установка тройника не представляет собой какую-то непосильную задачу, и справиться с ней сможет каждый хозяин, даже без наличия каких-либо знаний и навыков.

Кроме того, установка тройника не требует применения какого-либо оборудования, типа сварки, и монтаж длится считанные минуты.

Способы соединения тройников для канализационных труб

Не все металлы хорошо провариваются, иногда качество швов плохое. Резьбовые стыки недостаточно герметичны, винтовая нарезка на металле со временем разрушается.

Бессварочные соединения технологичные. Приспособления используют на газопроводах высокого давления, при транспортировке разогретых сред. Для монтажа уплотнителей не требуется предварительной подготовки стыков, разделки кромок. Достаточно очистить торцы от грязи, пыли.

Способы соединения металлических труб без сварки:

  1. Хомутная стяжка. Герметичная плотно прилегающая накладка используется для устранения протечек. Ремонт можно сделать быстро.
  2. Фланцевое. Плотность прилегания пластин регулируется болтовым крепежом, герметичность обеспечивает резиновая прокладка.
  3. Монтаж ремонтно-монтажной обоймы. Стык надежно фиксируется в небольшом металлическом корпусе.
  4. Использование муфты Гебо. Фитинг, создающий компрессию, подходит для многократного применения.
  5. Крепление фитингов без резьбы. Образуется неразъемное герметичное соединение высокой прочности.
  6. Краб-системы. Используются для профильного проката.

Для безрезьбовых соединений не требуется специального электрического или газового оборудования, достаточно монтажного инструмента. Для установки устройства не нужна техническая подготовка специалистов.

Как выбрать

Прежде всего, если нет опыта выполнения сантехнических работ, к подбору арматуры желательно привлечь специалиста, способного объективно оценить критерии качества товара:

  • приобретению товара на рынке следует предпочесть профильный магазин, где тщательно производится контроль качества товара;
  • сравнительная ее дешевизна должна насторожить – где бывает бесплатный сыр – известно всем;
  • необходимым условием приобретения является целостность корпуса изделий, сколы, трещины и даже царапины недопустимы;
  • нужно выяснить данные на производителя вплоть до проверки сертификатов качества и производителя;
  • нужно убедиться в соответствии присоединительных размеров арматуры размеру труб;
  • поворотный элемент крана или вентиля должен соответствовать месту установки в системе, чтобы пользование им было удобным;
  • выясните материал запирающего элемента, если он изготовлен из пластика, изделие будет дешевле, но металлические детали долговечнее, выбор за покупателем;

Что касается соотношения цена – качество, нужно отметить продукцию производителей из Китая. При низком уровне цен качество ее крайне нестабильно. Можно приобрести хорошее изделие дешево, но вполне вероятны дополнительные расходы из-за его низкого качества.

Свойства переходников устанавливаемых на трубах из чугуна

Во многих домах еще остались чугунные изделия. Поэтому при монтаже канализационной системы довольно часто встречаются ситуации, при которых необходимо провести соединение труб, изготовленных из совершенно разного материала. Чаще всего приходится стыковать пластик с чугуном.

Для выполнения такой технологической операции с высоким качеством, без специального переходника для чугуна, просто невозможно обойтись. Он поможет сделать эту работу быстро с минимальными затратами.

Для осуществления герметичности применяется резиновая манжета. Она устанавливается при любом переходе.

Внутренняя манжета вставляется в раструб из чугуна. Это дает возможность вставить пластиковую трубу, определенного диаметра.

Наружный диаметр манжеты равен диаметру раструба. Поэтому соединение не требует дополнительной обработки герметиком.

При отсутствии раструба, применяется специальный наружный переходник, для осуществления подключения.

Когда подсоединение чугуна завершено, можно продолжать монтаж пластиковой канализации.

Виды и отличия

Казалось бы, какие вообще могут быть разновидности тройников? Ведь это всего лишь простенький фитинг.

А тройники бывают разные, на что стоит обратить ваше внимание. Мы, конечно же, подразумеваем именно форму тройников

Как подключаться к трубе – вопрос открытый. Канализация – система безнапорная. В ней огромное влияние оказывает то, как вы систему проложили, под каким углом, и в каком направлении.

Ошибка в ориентировке наверняка скажется в будущем. К примеру, именно плохо спроектированная подземная канализация является причиной частого образования засоров.

Если ваша канализация забивается с завидной регулярностью, значит где-то строители не угадали с углом наклона, поворота и врезкой в трубу.

Соответственно различают тройники ПВХ:

  • прямые;
  • наклонные;
  • равнопроходные;
  • разнопроходные.

Прямой тройник – самый обыкновенный и часто встречающийся. Состоит из части трубы и вывода под 90 градусов.

Соединение канализационных пластиковых труб: как соединить сантехнические трубы для канализации, как вставить трубу в трубу разного диаметра, стыковка, сварка Как соединить трубы без сварки: пластиковые, стальные, полипропиленовые Как соединить трубы без сварки: пластиковые, стальные, полипропиленовые Как можно соединить канализационные трубы пвх между собой Канализационный тройник как элемент соединения Тройники для канализационных труб: виды и инструкция по установке Тройник канализационный для унитаза - Как соединить канализационные трубы: пластиковые, стальные, полипропиленовые Универсальный канализационный тройник Пвх тройник: виды и отличия, советы по выбору угла и установке на пластиковые трубы

Наклонный образует вывод от 30 до 55 градусов, то есть позволяет подключить канализацию под наклоном. Для врезки в стояк многоквартирного дома – лучший вариант. Две последних группы различаются только между собой. И различия в них касаются диаметров труб.

Равнопроходный тройник имеет равный диаметр на всех отверстия. То есть диаметр целевой трубы и выхода тройника у них равен одному и тому же числу.

Разнопроходный образец имеет разные диаметры. В нем, к примеру, диаметр трубы составит 50 мм, а диаметр вывода тройника составит 30 мм. Разнопроходные модели идеально подойдут для монтажа на стояк канализации. Ведь сечение трубы стояка, как правило, гораздо больше сечения побочной трубы канализации из квартиры.

Установка

Устанавливают тройники, как мы уже отметили, преимущественно в процессе сборки трубы канализации. Любой другой вариант развития событий подразумевает лишние траты энергии и ресурсов, что не есть хорошо.

Монтируют тройники двумя путями:

  1. Раструбными соединениями;
  2. С помощью клея.

Монтаж в раструб – стандартная практика для канализационных изделий. И ПВХ тройники – не исключения. Раструб – это крайняя расширенная часть трубы или фитинга. Один из краев изделия формируется с увеличенным диаметром. Разница составляет примерно 2-3 см, но и этого достаточно.

Внутри раструба еще на заводе наклеивают резиновые прокладки-уплотнители. Монтировать такие фитинги – то же самое что собирать конструктор. Трубу просто всовывают в раструб предыдущей, и так по цепочке. При необходимости соединение дополнительно промазывают герметиками и клеем.

С клеем работать чуть сложнее, зато интереснее. Строители тоже часто выбирают раструбные типы соединения труб канализации, только в качестве основного фиксатора берут специальный клей для ПВХ изделий.

Им обмазывают края трубы, затем всовывают ее в раструб и оставляют на некоторое время. За несколько часов клей схватится и застынет, а трубы уже будет не разобрать.

Последний описанный способ именуют холодной сваркой, потому что химический состав клея сначала расплавляет пластик, с которым контактирует, а затем, когда реакция замедляется, провоцирует застывание. Сам же пластик после обработки становится монолитным, как будто бы его соединили сваркой.

Что собой представляет переходник и зачем он нужен

Переходники канализационные представляют собой трубопроводную арматуру, которая нужна для того, чтобы соединить две конструкции различного диаметра.

Кроме того, использование переходников незаменимо для соединений канализационных труб, выполненных из различных материалов.

Стоит сказать, что совсем не важно, какой это трубопровод, для внешней или наружной канализации, использование переходников является незаменимым в любом случае. На сегодняшний день существует множество разновидностей переходников, а именно, материалов, из которых они изготавливаются. Это может быть, например, пластик ПХВ, полипропилен, чугун или сталь, и так далее

Это может быть, например, пластик ПХВ, полипропилен, чугун или сталь, и так далее

На сегодняшний день существует множество разновидностей переходников, а именно, материалов, из которых они изготавливаются. Это может быть, например, пластик ПХВ, полипропилен, чугун или сталь, и так далее.

В первую очередь, следует заметить, что всего существует два вида переходников, а именно:

  • концентрические, которые используются только для трубопровода вертикального;
  • эксцентрические, используемые для горизонтально расположенных труб.

Назначение и сферы применения

Тройник пластиковый предназначен для создания отводов от центрального трубопровода. Он должен перенаправлять поток жидкости в требуемую сторону. Другие назначения дополнительной детали:

Варианты соединения канализационных пластиковых труб – преимущества и недостатки способов Разводка канализационных труб какие есть тройники Фитинги для канализационных труб: пвх трубы и фитинги для канализации, размеры пластиковых фитингов, фото и видео примеры Фасонные части канализационных труб: виды, типы, преимущества Виды тройников для канализации | все о септиках Виды и размеры фитингов для канализационных труб Тройник канализационный: размеры Способы соединения тройников для канализационных труб Как можно соединить канализационные трубы пвх между собой Канализационный тройник: чугунные и полипропиленовые виды для сантехнических труб канализации

  • подключение бытовых приборов;
  • установка запорной арматуры, регулирующих механизмов;
  • подключение переходника.

Чаще тройники из ПВХ устанавливаются на канализационные сливы, дренажные каналы.

Из-за особенностей поливинилхлорида тройник не подходит для подключения деталей из другого материала. Дополнительно к этому существует ограничение по давлению. Нельзя использовать элементы трубопровода из ПВХ для высокого давления. Они используются для изготовления безнапорных магистралей.

Как провести уплотнение соединения чугунной канализационной трубы с пластиковой?

Поскольку чугунные трубы уступили свою популярность изделиям из ПВХ, на данном этапе развития технологий всё чаще возникает необходимость в сборке комбинированных, чугунно – пластиковых канализационных каналов.

В контексте рассмотренной ситуации возникает вполне резонный вопрос: как сделать стыки деталей из разных материалов герметичными?

Рассматриваемые работы должны выполняться в рамках следующей схемы:

  • Начать стоит с приобретения необходимых запчастей, в данном случае речь идет о переходниках. Для достижения оптимального результата рекомендуется применять продукцию, изготовленную из полимеров или резины.
  • С поверхности чугунной трубы необходимо тщательно удалить следы коррозии, наличие других загрязнений также является недопустимым.
  • После обезжиривания и очистки раструба на его поверхность необходимо нанести силикон.
  • После высыхания герметика переходник также тщательно обрабатывается (очищается и промазывается силиконом) и фиксируется относительно чугунной трубы.

Конструкция тройника ПВХ

Внешне тройник представляет собой часть трубы с боковым выводом, к которому легко присоединить дополнительную трубу и создать нужное разветвление.

Тройник можно использовать и для обычного соединения без присоединения еще одной магистрали, но с учетом того, что в будущем это может понадобиться. Например, если планируется вывести еще одну трубу через какое-то время, то тройник можно установить заранее, а дополнительный вывод пока можно закрыть заглушкой. Монтаж трубопроводного ответвления, когда придет время, будет довольно простой операцией: нужно просто снять заглушку и подсоединить трубу.

Рекомендуем ознакомиться: Обсадные трубы для скважин из ПВХ

Разновидности канализационных фитингов

Существует несколько разновидностей канализационных линий:

  • пластиковые;
  • чугунные;
  • керамические;
  • асбоцементные.

Все эти разновидности имеют собственные характеристики, плюсы и минусы. Под каждый тип выпускаются свои фитинги для труб канализации. Преобладающим вариантом является пластиковая система, которая быстро монтируется, имеет малый вес и низкую стоимость. Основным достоинством этих каналов считается высокая скорость сборки. Канализационные трубы и фитинги ПВХ (или полипропиленовые) имеют два варианта соединения:

  • под резиновое кольцо;
  • под клей.

Чаще всего применяют изделия из ПВХ с присоединительным элементом в виде резинового кольца, поскольку сборка таких линий не составляет труда даже абсолютно неподготовленному человеку.

Фитинги для канализационных труб ПВХ выпускаются в соответствии с действующими размерами труб. Их конструкция позволяет изменить направление, соединить линии встык или сделать ответвление канала. В продаже имеются:

  • муфта. Используется для прямого соединения двух одинаковых каналов;
  • редукция. Элемент, Действующий по принципу муфты, но предназначенный для стыковки труб разного диаметра;
  • ревизия. Это род муфты с отверстием в центральной части. Оно плотно закрыто резьбовой крышкой и применяется для проведения прочистки или иных работ;
  • тройник. Обеспечивает прямой проход и отвод под углом 45° или 90°;
  • крестовина (иное название — четверник канализационный). Это большая группа фитингов, способных соединять линии в одной плоскости или с пересечением, предназначенная для присоединения каналов одинакового или разного диаметра;
  • отвод. Фитинг, обеспечивающий изгиб линии на 30°, 45° или 90°;
  • компенсационный патрубок. Нужен для замены вырезанного дефектного участка, способен компенсировать тепловое расширение линии;
  • заглушка. Устанавливается на свободном торце трубы и обеспечивает герметичность внутренней полости канала;
  • обратный клапан. Препятствует перемещению стоков в обратном направлении;
  • вентиляционный клапан. Предназначен для нормализации давления воздуха внутри системы, предохраняет гидрозатворы сантехники от срыва.
Вам будет интересно  Устройство канализации в частном доме - советы и нюансы

Существуют также гибкие соединения, состоящие из эластичного гофрированного участка трубы. Они используются в случаях, когда угол стыка линий нестандартный и требует подгонки по месту.

Фитинги для внутренней части системы

Фитинги для канализации, размещенной внутри здания, имеют серый цвет. Это позволяет легко отличить их от других элементов и не допустить путаницы. Материал труб и фитингов для внутренних канализационных линий должен совпадать, поскольку здесь постоянно производится сброс горячей воды.

Размеры присоединительных патрубков в точности совпадают с параметрами труб, что облегчает сборку и исключает ошибки при покупке фурнитуры. Для монтажа продаются специальные хомуты из металла или пластика, позволяющие фиксировать каналы на стене или на полу.

Если используются клеевые соединения, необходимо давать некоторое время для застывания состава. Соединения под резиновое кольцо можно эксплуатировать тотчас после установки. Некоторые источники рекомендуют усиливать стыки герметиком или обматывать их снаружи специальной лентой. Однако, подобные фитинги вполне могут работать без дополнительных мер.

Наружные фитинги

Для сборки наружных частей системы используются оранжевые канализационные трубы и фитинги, размеры которых соответствуют принятым стандартам. Наиболее распространенная разновидность — образцы диаметром 110 мм. Наружные части системы располагаются под землей и выдерживают немалые механические нагрузки. Горячей воды в них практически не бывает, поэтому основной упор делается на кольцевую прочность и морозоустойчивость. Монтаж таких труб может производиться в зимнее время, поэтому пользователи предпочитают фитинги под резиновое кольцо. Элементы под клеевое соединение тоже используются, но не пользуются высоким спросом из-за сложности сборки.

Состав элементов наружной канализации мало отличается от номенклатуры внутренних линий. Он дополнен двухколенным сифоном, образующим гидрозатвор и не пропускающим канализационные газы. Установка такого устройства допускается только при погружении системы ниже глубины промерзания, иначе жидкость превратится в пробку из льда.

Соединение канализационных труб: как соединять две трубы для канализации разного диаметра, чем соединить между собой, как правильно стыковать Отводы канализационные пластиковые 110 размеры и виды тройников Тройники для канализационных труб: виды, установка своими руками Пвх тройник: виды, устройство, характеристики, установка Фасонные части канализационных труб: пвх, размеры Пвх тройник: виды, устройство, характеристики, установка Канализационный тройник для труб: чугунный, пластиковый, сантехнический, видео-инструкция по монтажу своими руками, размеры 110, 100х100х50, 50х32, фото и цена Размеры канализационных фитингов пвх Соединение труб канализации: какие методы сборки существуют и в чем их суть? Соединяем канализационные трубы пвх между собой: все способы

Соединение пластиковых труб

Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.

Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.

В раструб

Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой – торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.

Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.

В раструб соединяются трубы ПВХ и из полипропилена.

Фитинги

Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.

Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае – обжимного кольца.

Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.

Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.

Цанговый метод

При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.

  1. Надеть цангу на внутреннюю полость.
  2. Закрутить разводным ключом фитинговую гайку.
  3. Произвести такие же действия на второй трубе.

Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.

Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.

Муфты

Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:

  • На трубу надевается гильза;
  • Развальцовывается конец трубы в гильзе;
  • Вставляется муфта;
  • Гильза надвигается на муфту;
  • Все перечисленное производится со вторым краем стыка.

Использование муфт подходит для труб из сшитого полиэтилена.

Склеивание

Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.

Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.

Канализационные тройники: описание разновидностей и сфера примениния Канализационные тройники: их виды Виды тройников для канализации Фитинги для канализационных труб - виды и назначение Какие бывают соединения канализационных труб в зависимости от используемого материала для трубопровода Обзор пластиковых пвх тройников: какой лучше, как выбрать правильный угол и самостоятельно врезать деталь? Особенности пвх тройников Тройник пвх сантехнический для канализационных труб Тройник канализационный для унитаза Канализационный тройник: основные разновидности и способы применения

Иногда термином “склеивание” также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.

При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.

Тройник для канализации

Тройник для канализации выпускается производителями систем водоотведения нескольких типов:

  • прямой – средний патрубок расположен под углом 90˚
  • наклонный – патрубок подходит под углом 45˚
  • равнопроходные – все три патрубка имеют одинаковое внутреннее сечение
  • разнопроходные – средний патрубок имеет другое сечение

Для каждого типоразмера труб имеются собственные фитинги этого типа. Тройники ПВХ соединяются раструбами ПП аналогичным способом, ПНД крепятся компрессионными муфтами либо привариваются одним из двух способов:

  • электромуфтовым – внутри фитинга установлен электронагреватель, к которому подключают паяльник
  • стыковым – концы труб нагревают до размягчения, соединяют, фиксируют до остывания

Трубопроводы из ПВХ получаются менее громоздкими, имеют эстетичный вид, не требуют маскировки.

Во внутренних системах отсутствуют механические нагрузки, крепление к стенам обеспечивает стабильность уклонов. В наружных системах на трубы, фитинги действуют силы пучения, передается нагрузка от грунта, движения людей, транспорта. Поэтому, характеристики рыжих тройников и серых аналогов несколько отличаются.

В первом случае изделия имеют рыхлую структуру, незначительную теплопроводность, зато, обеспечивают стабильность формы. Серые тройники мягче, однослойные по структуре, имеют повышенную теплопроводность, что позволяет сбрасывать в них кипяток. Рекомендуемая температура стоков для них составляет 60˚С. Существуют специальные фитинги для гофротруб, сделанные из этого же материала. Например, компания Корсис выпускает двухслойные фитинги для аналогичных труб. Внутри изделие имеет белую гладкую поверхность, снаружи гофр обеспечивает жесткость, окрашивается в другой цвет. Для этих изделий используются спецсоединения раструбами.

Тройник ПНД для канализации

Полиэтиленовые фитинги соединяются сваркой, поэтому, обычно используются лишь в напорной, вакуумной канализации. Тройник для канализации изготавливается литьем, проходит механическую обработку, имеет высокую прочность. Для изделий малого диаметра (110 мм включительно) используются компрессионные муфты с зажимными элементами. Это ускоряет процесс монтажа, однако, для напорных систем этот метод крепления не подходит, поскольку, не обеспечивает достаточную герметичность.

Основным назначением данных фитингов является объединение/разветвление потока, подключение сифонов сантехники без сварки. В последнем случае на сифон одевается резиновая манжета, вставляющаяся в патрубок тройника с небольшим усилием. Через эти же патрубки тройников для канализации производится очистка засоров горизонтальных линий.

Тройники из ПП для канализации

Полипропиленовые фитинги используются во всех системах водоотведения. Тройник для канализации из этого материала не боится высоких нагрузок, температур, устойчив к холоду. Материал позволяет использовать раструбное соединение, что очень удобно при самостоятельной сборке магистралей. Тройник для канализации может стыковаться с трубами либо с другими фитингами, при этом, следует учитывать расширение изделий при транспортировке горячих стоков. Поэтому, внутри раструба должен быть оставлен зазор в 1 см, для чего, на фитингах производителями изготавливается отметка.

Тройники 45 градусов чаще используются в стояках, 90 градусов более универсальны, применяются повсеместно. Принципиальных отличий в изделиях разных типоразмеров не наблюдается, принцип крепления одинаков. То же самое относится к разнопроходным тройникам, их так же соединяют с зазором, ориентируясь на риску гладкой стороны изделия.

Тройник для канализации Виды тройников для канализации. Материалы для изготовления фитингов и тройников для труб

Особенности монтажа

Главное условие при монтаже канализации из любого материала — герметичность соединений. Для состыковки труб и отводов применяют:

  • соединение в раструб;
  • монтаж на клей;
  • использование замков специальной конфигурации;
  • аргоновую или газосварку для стальных и нержавеющих труб.

В домашних условиях самый распространенный тип — соединение в раструб.

Для облегчения работы выбирают подходящие по конфигурации отводы и трубы нужного диаметра. Учитывают угол поворота, выход справа или слева. В таком случае детали соединяют состыковкой раструба с гладким концом.

Пластиковые трубы и фасонные части оснащены с одной стороны специальной фаской, в которой установлена уплотнительная резинка треугольной в разрезе формой. Это облегчает соединение.

Если размеры помещения или наличие в продаже деталей вызывают необходимость обрезки труб, гладкий конец стачивают напильником на конус. За образец берут отрезанную часть детали. Попытка вставить обрезанную и необработанную трубу в раструб, скорее всего, приведёт к порче резинового уплотнителя. Для облегчения стыковки, особенно в случаях покупки изделий разных марок, рекомендуется смазать уплотнительное кольцо любым жидким средством, например, мыльным раствором.

Для чугунных труб раструбное соединение уплотняют набивкой и замазывают цементным раствором.

Монтаж канализационных труб и отводов на клей применяют для труб без раструбов. Такие системы выбирают, когда есть уверенность, что переделки не потребуется. В противном случае демонтаж возможен только с разрушением деталей и последующей заменой их новыми.

Трубы из пропилена низкого давления соединяют фитингами с затяжной гайкой или специальными отводами при помощи электрической пайки, о чем было рассказано выше. В частных домах такие трубы используют редко из-за непрезентабельного внешнего вида соединений.

Общие правила

Вне зависимости от типа унитаза и материала канализационных труб подсоединение унитаза к канализации должно выполняться с соблюдением ряда несложных правил:

  • От унитаза до коллектора диаметр труб не может уменьшаться. Зато он может (и должен) быть увеличен при объединении нескольких веток канализации с разными источниками стоков;
  • Горизонтальные участки труб прокладываются с постоянным уклоном. Для наиболее ходового диаметра в 110 мм оптимальный уклон составляет 2 сантиметра на погонный метр;
  • На горизонтальных участках труба должна крепиться с шагом, не превышающим 10 диаметров во избежание ее провисания.

Вертикальные стояки в обязательном порядке крепятся под горловиной каждого раструба. Тем самым мы предотвратим самопроизвольную расстыковку соединений;

Все соединения (труба с трубой, труба с фасониной, труба с унитазом) должны быть абсолютно герметичными. Помимо сточных вод, в канализации присутствуют их испарения, причем воздух жилых помещений они отнюдь не озонируют;

Схема подключения унитаза из старого учебника по монтажу сантехники

Обратите внимание на требование зачеканить раструбы

  • Повороты канализации я настоятельно рекомендую собирать с помощью косых тройников и отводов с углом в 45 градусов. 90-градусный поворот сильно затруднит прочистку при засоре;
  • Кроме того, для прочистки возможных засоров каждый поворот снабжается тройником или ревизией. Чем меньше расстояние от них до изгиба трубы, тем более удобной будет прочистка.

Для чего они нужны

Основная задача канализационных отводов — обеспечить поворот канализационного трубопровода на определенный угол, или организовать присоединение одной линии к другой.

Существуют разные виды канализационных тройников или двойников, позволяющие организовать любое изменение конфигурации системы. Любой сантехнический прибор подключается к канализационному лежаку с помощью соответствующего тройника, вставленного в разрыв трубопровода. Сам лежак присоединяется к стояку канализации также путем установки тройника на 110 мм.

Как выполнить соединение труб канализации своими руками? Способы соединения тройников для канализационных труб Канализационный тройник: чугунные и полипропиленовые виды для сантехнических труб канализации Виды тройников для канализации | все о септиках Фитинги для канализационных труб: пвх трубы и фитинги для канализации, размеры пластиковых фитингов, фото и видео примеры Соединение канализационных пластиковых труб: как соединить сантехнические трубы для канализации, как вставить трубу в трубу разного диаметра, стыковка, сварка Соединение канализационных труб: как соединять две трубы для канализации разного диаметра, чем соединить между собой, как правильно стыковать Отводы канализационные пластиковые 110 размеры и виды тройников Канализационный тройник как элемент соединения

Стандартные размеры тройника канализации 110 позволяют подключить его к стояку, обеспечить присоединение слива унитаза или использовать в других частях системы. Если необходим поворот линии в любом направлении — в вертикальной или горизонтальной плоскости, используются двойники.

При создании проекта следует исключать резкие повороты трубопроводов. Рекомендуется отказываться даже от поворотов сразу на 90°, устанавливая последовательно два отвода на 120°. Это снизит опасность скопления отходов и появления засора.

Для исключения ошибок надо иметь достаточно полное представление, какие бывают канализационные трубы и отводы. Это позволит выбрать наиболее эффективные и безопасные элементы, организовать плавную конфигурацию системы без резких поворотов. Значительную помощь в этом окажет схема или чертеж канализационной сети, где видны все направления и указаны размеры. На схеме сразу видны наиболее проблемные участки системы, требующие внесения необходимых поправок.

Источник https://spark-welding.ru/kanalizaciya/razmer-trojnika-kanalizacionnogo-110.html

Источник https://master-pmg.ru/aksessuary/vidy-trojnikov-110.html

Источник https://zalpstroy.ru/kanalizacionnyj-trojnik-naznacenie-vidy-razmery-i-cena/

Источник

X

Читайте также:

Добавить комментарий

Ваш адрес email не будет опубликован.

18 − 4 =
